En el ámbito de los sistemas de control de fluidos de gas de ultra alta pureza (UHP) , la precisión y la limpieza son primordiales. Industrias como la fabricación de semiconductores, la farmacéutica, la biotecnología y la producción de gases especiales requieren componentes que minimicen los riesgos de contaminación y garanticen un rendimiento fiable. Entre estos componentes críticos, las válvulas de diafragma electropulidas de 5 Ra destacan como un referente para el manejo de gases y fluidos sensibles. La designación "5 Ra" se refiere a una rugosidad superficial promedio (Ra) de 5 micropulgadas o menos, lograda mediante electropulido, un proceso que mejora la suavidad y la pureza de la superficie. Este artículo profundiza en los aspectos técnicos de estas válvulas, explorando su diseño, beneficios, aplicaciones y consideraciones de mantenimiento, y destacando por qué son indispensables en entornos UHP.

Las válvulas de diafragma funcionan mediante un diafragma flexible que aísla la ruta del fluido del mecanismo de accionamiento. Este diseño evita el contacto directo entre el fluido del proceso y los posibles contaminantes del cuerpo o vástago de la válvula, lo que las hace ideales para sistemas UHP. Al combinarse con el electropulido para lograr un acabado de 5 Ra, estas válvulas ofrecen una limpieza inigualable, reduciendo la generación de partículas, la desgasificación y la adhesión microbiana. A medida que las industrias globales buscan estándares de pureza más altos, impulsados ​​por los avances en microelectrónica y bioprocesamiento, la adopción de estas válvulas se ha disparado, garantizando el cumplimiento de estrictas regulaciones como las de SEMI (Semiconductor Equipment and Materials International) y las directrices de la FDA.

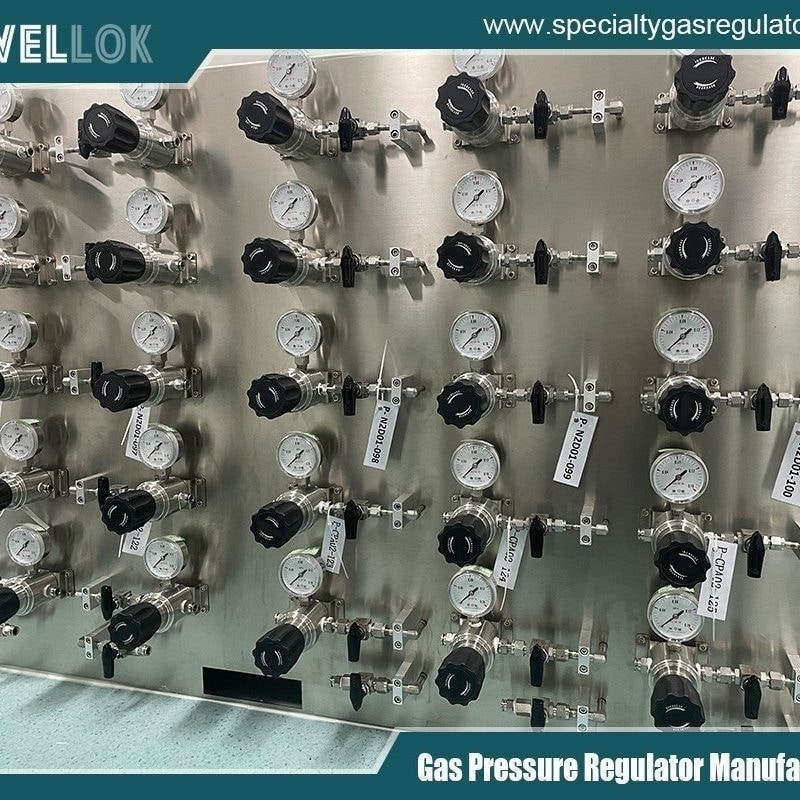

Fabricantes de reguladores de gases especiales de alta presión
Comprensión del electropulido y la rugosidad superficial

El electropulido es un proceso electroquímico que elimina material de una superficie metálica para producir un acabado liso, similar a un espejo. A diferencia del pulido mecánico, que puede provocar arañazos o incrustaciones de partículas, el electropulido disuelve preferentemente los picos de la superficie, lo que resulta en una topografía nivelada. En el caso de las válvulas de diafragma, generalmente fabricadas en acero inoxidable 316L u otras aleaciones resistentes a la corrosión, este proceso no solo alisa la superficie, sino que también la pasiva, formando una capa de óxido rica en cromo que mejora la resistencia a la corrosión.

El valor Ra mide la rugosidad superficial como la media aritmética de las desviaciones absolutas del perfil con respecto a la línea media. Un acabado Ra 5 indica una superficie excepcionalmente lisa, a menudo especificada para aplicaciones UHP donde incluso las irregularidades microscópicas pueden atrapar contaminantes o promover el crecimiento bacteriano. En comparación, las superficies mecanizadas estándar pueden tener un Ra de 32 o superior, lo cual es inadecuado para sistemas donde la pureza es crítica. Para lograr un Ra 5 mediante electropulido, se sumergen los componentes de la válvula en un baño electrolítico, se aplica una corriente continua y se controlan parámetros como la temperatura, el voltaje y el tiempo de inmersión. Esto da como resultado una superficie no solo más lisa, sino también libre de rebabas, picaduras e inclusiones, lo que reduce el riesgo de desprendimiento de partículas durante el funcionamiento.

En el control de fluidos de gas UHP, la rugosidad superficial afecta directamente la integridad del sistema. Las superficies rugosas pueden albergar humedad, residuos orgánicos o partículas metálicas, lo que provoca contaminación en los procesos posteriores. Por ejemplo, en las fábricas de semiconductores, incluso niveles de impurezas de partes por billón (ppb) pueden afectar negativamente el rendimiento de las obleas. Las superficies electropulidas a 5 Ra minimizan estos riesgos al facilitar la limpieza y acelerar la purga, garantizando así que gases como el nitrógeno, el argón o las mezclas especiales permanezcan sin contaminación.



Diseño y funcionalidad de las válvulas de diafragma

Las válvulas de diafragma constan de un cuerpo, una tapa, un diafragma y un actuador. El diafragma, generalmente fabricado con elastómeros como EPDM, PTFE o aleaciones metálicas para las variantes de ultra alta presión (UHP), actúa como una barrera que se flexiona para abrir o cerrar el paso del fluido. En los modelos electropulidos de 5 Ra, todas las superficies en contacto con el fluido se tratan para cumplir con los criterios de suavidad. Esto incluye el asiento de la válvula, el vertedero (la zona elevada contra la que sella el diafragma) y los conductos internos.

El accionamiento puede ser manual, neumático o eléctrico, siendo las opciones neumáticas las más comunes en los sistemas automatizados de UHP por su fiabilidad y funcionamiento limpio. Los actuadores neumáticos utilizan aire limpio y seco para mover el diafragma, evitando así componentes eléctricos que podrían introducir interferencias electromagnéticas en entornos sensibles. El diseño de la válvula garantiza un volumen muerto cero, lo que significa que no hay bolsas donde el fluido pueda estancarse, lo cual es crucial para prevenir la contaminación cruzada en líneas multigas.

Las especificaciones técnicas clave para estas válvulas incluyen presiones nominales de hasta 150 psi o superiores, tolerancias de temperatura de -40 °C a 150 °C y tasas de fuga tan bajas como 1 × 10⁻⁹ scc/s de helio. Las configuraciones de los puertos varían, como sellado frontal (VCJ), soldadura a tope de tubo o conexiones sanitarias, lo que permite una integración perfecta en las tuberías existentes. Para el control de gas de ultra alta presión (UHP), las válvulas suelen incorporar diafragmas multivuelta para una regulación precisa, a diferencia de las válvulas de bola de encendido/apagado que podrían provocar picos de presión.



Beneficios en aplicaciones de ultra alta pureza

La principal ventaja de las válvulas de diafragma electropulidas de 5 Ra reside en su contribución a la pureza del sistema. El electropulido elimina los daños subsuperficiales durante la fabricación, eliminando así los puntos de inicio de la corrosión. Esto es vital para el manejo de gases corrosivos como el cloruro de hidrógeno o el silano, donde las picaduras podrían provocar fugas o fallos. La superficie lisa también reduce la desgasificación (liberación de gases o volátiles atrapados), lo cual es fundamental en sistemas de vacío o baja presión.

La fiabilidad es otra ventaja clave. Los diafragmas de estas válvulas pueden soportar millones de ciclos sin fallar gracias a materiales resistentes a la fatiga y geometrías optimizadas. A diferencia de las válvulas de globo o de aguja, los diseños de diafragma no tienen piezas deslizantes ni giratorias en el paso del fluido, lo que minimiza el desgaste y la generación de partículas. Esto se traduce en un mayor tiempo medio entre fallos (MTBF) y una reducción del tiempo de inactividad en entornos de producción.

Desde el punto de vista de la limpieza, estas válvulas son compatibles con protocolos de limpieza rigurosos, como los que utilizan agua desionizada o purga con gas inerte. El acabado 5 Ra permite una pasivación y esterilización eficaces, cumpliendo con la norma ISO 14644 para salas blancas. En aplicaciones farmacéuticas, previenen la acumulación de carga biológica, garantizando el cumplimiento de las cGMP (Buenas Prácticas de Fabricación vigentes).

La eficiencia energética es una ventaja que a menudo se pasa por alto. Las superficies internas lisas reducen la resistencia al flujo, lo que disminuye las caídas de presión y la necesidad de bombeo en los sistemas de suministro de fluidos. Esto puede generar ahorros significativos en operaciones a gran escala, como los colectores de distribución de gas en las fábricas.



Aplicaciones en todas las industrias

La fabricación de semiconductores representa el mayor mercado para las válvulas de diafragma electropulidas de 5 Ra. En los procesos de deposición química en fase vapor (CVD) o grabado, el control preciso de los gases precursores es esencial. Estas válvulas regulan los flujos en armarios de gas, cajas de distribución de válvulas (VMB) y purificadores de punto de uso, manteniendo niveles de pureza inferiores a 1 ppb para la humedad y el oxígeno.

En los sectores farmacéutico y biotecnológico, estas válvulas se utilizan en equipos de bioprocesamiento para la manipulación de gases y fluidos estériles. Por ejemplo, en fermentadores o sistemas de cromatografía, controlan gases de aireación como el oxígeno o el dióxido de carbono, evitando la contaminación que podría deteriorar los lotes. Sus superficies electropulidas son compatibles con los procedimientos de limpieza in situ (CIP) y esterilización in situ (SIP), lo que garantiza un funcionamiento higiénico.

Las industrias de gases especiales, incluidas las que producen mezclas de calibración para instrumentos analíticos, dependen de estas válvulas para la mezcla y el suministro. En la industria aeroespacial y de defensa, gestionan gases propulsores en plataformas de prueba, donde la pureza influye en el rendimiento y la seguridad.

Las aplicaciones emergentes incluyen sistemas de pilas de combustible de hidrógeno e investigación de materiales avanzados, donde el hidrógeno UHP o los gases nobles exigen un control impecable. A medida que las industrias adoptan los principios de la Industria 4.0, las versiones inteligentes de estas válvulas con sensores integrados para la monitorización del caudal y el mantenimiento predictivo están ganando terreno.



Comparación con tecnologías de válvulas alternativas

Si bien las válvulas de diafragma son excelentes para aplicaciones de UHP, alternativas como las válvulas de fuelle o de bola tienen sus ventajas. Las válvulas de fuelle ofrecen un aislamiento similar, pero pueden ser más voluminosas y costosas, con potencial de fatiga en el fuelle. Las válvulas de bola, aunque rentables para uso general, introducen partículas debido al desgaste del asiento y no son adecuadas para UHP debido a sus mayores tasas de fuga.

Las válvulas de aguja proporcionan un control preciso, pero exponen las roscas al fluido, lo que aumenta el riesgo de contaminación. En cuanto al acabado superficial, las válvulas pulidas mecánicamente pueden alcanzar un Ra de 10-15, pero carecen de las ventajas de pasivación del electropulido, lo que aumenta su susceptibilidad a la corrosión.

En general, las válvulas de diafragma electropulidas 5 Ra equilibran costo, rendimiento y pureza, lo que las hace preferibles para la mayoría de las necesidades de control de fluidos de gas UHP.



Instalación, mantenimiento y mejores prácticas

Una instalación correcta es crucial para un rendimiento óptimo. Las válvulas deben montarse en orientaciones que eviten la flexión del diafragma, generalmente con el actuador hacia arriba. Las tuberías deben estar limpias y libres de residuos; se recomienda la soldadura orbital en las conexiones para mantener su integridad.

El mantenimiento implica el reemplazo periódico del diafragma, guiado por conteos de ciclos o inspecciones visuales. Pruebas no destructivas, como la detección de fugas con helio, verifican la integridad del sello. Los protocolos de limpieza incluyen un lavado con nitrógeno de alta pureza seguido de un secado al vacío para eliminar los residuos.

Las mejores prácticas incluyen la selección de válvulas con certificaciones trazables de materiales y acabados, lo que garantiza la compatibilidad con las presiones y los fluidos del sistema. Es fundamental capacitar al personal en su manejo para evitar rayones superficiales, ya que incluso daños menores pueden comprometer la pureza.




Fabricantes de reguladores de gases especiales de alta presión
Conclusión

Las válvulas de diafragma electropulidas 5 Ra representan la cumbre de la ingeniería para el control de fluidos gaseosos de ultraalta pureza. Sus superficies lisas y pasivadas, combinadas con un robusto aislamiento de diafragma, ofrecen pureza, fiabilidad y eficiencia inigualables. A medida que las industrias evolucionan hacia la precisión a nanoescala y el procesamiento estéril, estas válvulas seguirán desempeñando un papel vital, garantizando la calidad del producto y la seguridad operativa. Al invertir en estos componentes avanzados, las organizaciones pueden lograr un rendimiento superior y, al mismo tiempo, cumplir con las rigurosas exigencias de la fabricación moderna.
