En aplicaciones críticas, desde la resonancia magnética (RM) hasta la fabricación de semiconductores y la investigación avanzada, el helio es un recurso insustituible. Sus propiedades únicas, como la inercia y el punto de ebullición ultrabajo, lo hacen esencial; sin embargo, su cadena de suministro es frágil, caracterizada por la escasez y la volatilidad de los precios. Cualquier interrupción en el suministro de helio puede provocar paradas operativas catastróficas, pérdidas financieras significativas y riesgos para la seguridad. Este artículo explora el papel fundamental de los sistemas automatizados de colectores de cambio de gas para garantizar un suministro continuo, fiable y seguro de helio. Analizaremos sus principios operativos, componentes clave, beneficios y consideraciones críticas para su implementación, proporcionando un modelo técnico para salvaguardar las operaciones que dependen del helio.

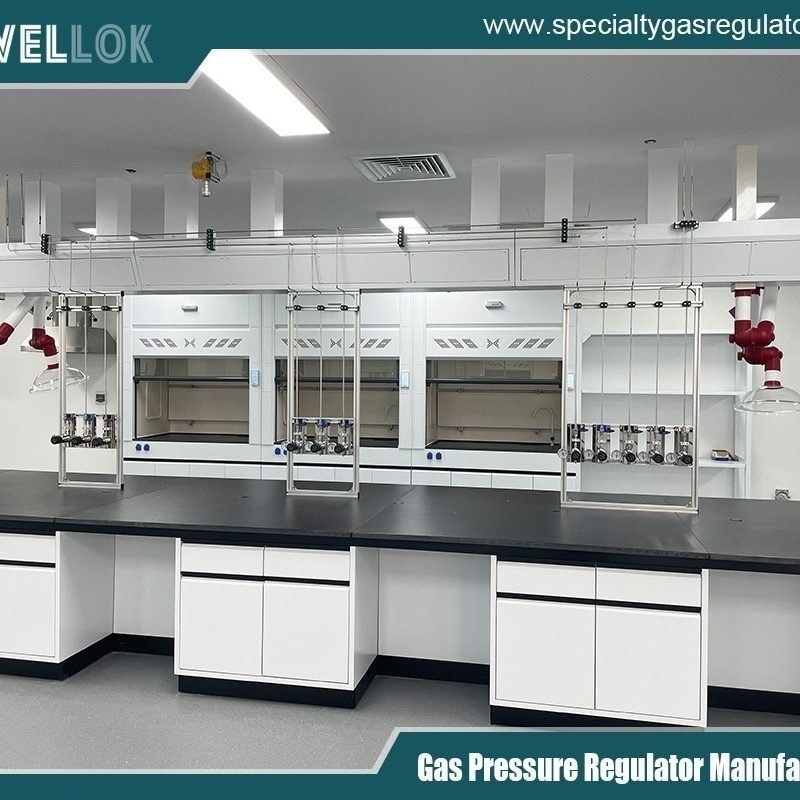

Fabricantes de colectores de cambio de cilindros de gas
El imperativo del helio y el desafío de la continuidad
El helio (He) no es un simple gas industrial; es un elemento estratégico no renovable. Extraído principalmente de reservas de gas natural, su suministro global está geográficamente concentrado y sujeto a presiones geopolíticas y económicas. Más allá de los globos para fiestas, sus aplicaciones críticas son numerosas:

Cuidado de la salud: Enfriamiento de los imanes superconductores en los escáneres de resonancia magnética. Una pérdida de superconductividad debido a la evaporación del helio es una emergencia multimillonaria.
Fabricación de alta tecnología: Esencial para crear atmósferas inertes en el crecimiento de cristales de fibra óptica y semiconductores (por ejemplo, para obleas de silicio) y como gas portador en cromatografía.
Análisis e investigación: Se utiliza en cromatografía de gases (GC), cromatografía de gases-espectrometría de masas (GC-MS) y como criógeno en espectrómetros de resonancia magnética nuclear (RMN) y aceleradores de partículas.
Detección de fugas: El estándar de la industria para pruebas de fugas de alta sensibilidad debido a su pequeño tamaño atómico.
El denominador común de estas aplicaciones es la necesidad de un suministro ininterrumpido . El cambio manual de cilindros conlleva riesgos: errores humanos, fluctuaciones de presión y posible contaminación por entrada de aire. En un imán de resonancia magnética, incluso una breve exposición al aire (que contiene oxígeno y humedad) puede degradar la bobina superconductora. En un laboratorio de cromatografía de gases, una interrupción del suministro puede arruinar muestras de larga duración y requerir una recalibración exhaustiva del sistema.

Es aquí donde los colectores de cambio automático de gas pasan de ser una comodidad a una pieza fundamental de la infraestructura.



Arquitectura del sistema y principios operativos
Un colector de cambio automático es un sistema inteligente diseñado para cambiar automáticamente el suministro de gas de una fuente primaria (en uso) a una secundaria (de reserva) cuando la primaria se agota. En los sistemas de helio, estos colectores suelen configurarse para cilindros de alta presión (p. ej., 200-300 bar) o recipientes Dewar de helio líquido con vaporizadores.

2.1 Componentes principales:

Corrientes de entrada duales: Conectado a las fuentes de helio primaria y secundaria. Cada entrada cuenta con un regulador para reducir la alta presión del cilindro a una presión constante y utilizable en el sistema (p. ej., 10 bar).
Transductores o interruptores de presión: El "cerebro" de la operación. Estos sensores monitorean continuamente la presión en la línea de suministro principal aguas abajo de su regulador.
Válvulas solenoides: Válvulas eléctricas (normalmente abiertas o normalmente cerradas) controladas por la lógica del sistema. Aíslan o conectan los suministros primario y secundario.
Válvulas de retención (válvulas antirretorno): Es fundamental para evitar el reflujo de gas desde el suministro activo hacia la fuente agotada o la contaminación cruzada entre las líneas primarias y secundarias.
Panel de control/Controlador lógico: Un controlador lógico programable (PLC) o de estado sólido que recibe señales de los sensores de presión. Se programa con un punto de ajuste de cambio—un umbral de presión en el que se inicia el cambio.
Sistema de alarma y notificación: Alarmas visuales (luces de baliza) y audibles, además de notificaciones remotas cada vez más comunes (correo electrónico, SMS, trampas SNMP) para alertar al personal sobre un evento de cambio y la necesidad de reemplazar el cilindro vacío.
Regulador de salida y válvula de purga: Proporciona un ajuste final de presión para la aplicación final. Suele incluirse una válvula de purga manual para el mantenimiento del sistema o la purga tras el reemplazo del cilindro.
2.2 La secuencia de cambio:

Operación normal: El helio fluye desde los cilindros primarios, a través de su válvula solenoide abierta, a través de la válvula de retención y hacia la aplicación. La válvula solenoide secundaria está cerrada. El controlador monitorea la presión de la línea primaria.
Detección de agotamiento: A medida que el cilindro primario se vacía, su presión comienza a disminuir. Una vez que la presión desciende por debajo del punto de ajuste de cambio predefinido (ajustado cuidadosamente por encima de la presión de entrada mínima requerida para la aplicación), el controlador activa una acción.
Interruptor automático: El controlador envía una señal para cerrar la válvula solenoide primaria y, simultáneamente, abrir la válvula solenoide secundaria. Las válvulas de retención garantizan el flujo únicamente desde la fuente secundaria hasta la salida. Esta transición ocurre en milisegundos, manteniendo la presión del sistema sin interrupciones.
Activación de alarma: Inmediatamente después del cambio, el sistema activa alarmas locales y envía alertas remotas, señalando que la fuente principal está agotada y requiere reemplazo.
Reemplazo y reinicio del cilindro: El personal reemplaza el cilindro primario vacío. Una vez conectado el nuevo cilindro, purgado (si es necesario) y abierta su válvula, se restablece la presión del sistema. El colector puede entonces reiniciarse manual o automáticamente, designando el cilindro nuevo como la nueva fuente primaria o secundaria, según la lógica del sistema.


Ventajas técnicas y beneficios clave
La implementación de un sistema de cambio automático ofrece profundos beneficios operativos, de seguridad y económicos.

Cero tiempo de inactividad e integridad del proceso: El beneficio fundamental. Los instrumentos analíticos siguen funcionando, los imanes de resonancia magnética se mantienen estables y los procesos de fabricación no se ven afectados por el agotamiento de los cilindros. Esto protege experimentos sensibles, lotes de producción y la programación de pacientes.
Seguridad Reforzada: Al automatizar una tarea rutinaria pero crítica, el sistema reduce la necesidad de manipular manualmente cilindros de alta presión con frecuencia, minimizando así los riesgos asociados. También evita la peligrosa situación de un sistema funcionando al vacío total, que podría absorber contaminantes o aire.
Prevención de la contaminación: La acción de conmutación rápida y sellada, combinada con válvulas de retención, minimiza el riesgo de retrodifusión de aire o humedad en las líneas de gas, lo cual es fundamental para mantener la pureza del helio (a menudo, 99.999 % o más para Grado 5.0/5.5).
Eficiencia operativa y ahorro de mano de obra: El personal se libera de la supervisión constante de la presión y de las tareas urgentes de cambio de cilindros. Las alertas permiten un reemplazo planificado y eficiente de los cilindros durante el horario laboral normal, en lugar de tener que acudir a urgencias.
Estabilidad de presión y calidad de datos: Elimina las caídas y picos de presión asociados con los cambios manuales. En instrumentos como GC-MS, esto garantiza señales de referencia estables y resultados reproducibles.
Optimización del suministro: Facilita el uso de paquetes de cilindros más grandes o recipientes Dewar para líquidos como fuente principal con cilindros como respaldo, optimizando la logística de entrega y mejorando potencialmente el costo del gas por unidad.


Consideraciones críticas de diseño e implementación
El diseño y la especificación de un sistema de cambio automático de helio requieren una cuidadosa atención a los detalles.

Compatibilidad de materiales e integridad del helio: Todos los materiales en contacto con el fluido (especialmente las juntas) deben ser compatibles con el helio a alta presión. Es obligatorio utilizar juntas específicas para helio (a menudo fabricadas con materiales como Kel-F/PCTFE), ya que los elastómeros estándar pueden permitir la permeación del helio, lo que provoca fugas lentas y pérdida de pureza.
Requisitos de pureza: El colector debe estar construido con componentes de alta integridad y herméticos al helio (por ejemplo, conexiones VCJ o de sellado frontal en lugar de roscas cónicas). Para aplicaciones de ultra alta pureza (UHP), el sistema debe estar electropulido, certificado como limpio y ser apto para el desgasificado.
Calibración del punto de ajuste de cambio: Esto no es arbitrario. Debe calcularse en función de la presión mínima de entrada requerida por la aplicación, las características del regulador y la caída de presión en el sistema. Un ajuste demasiado bajo puede provocar una interrupción del suministro; un ajuste demasiado alto desperdicia gas utilizable en el "talón" del cilindro.
Jerarquía e integración de alarmas: Los sistemas deben ofrecer alarmas escalonadas: una advertencia de prealarma de agotamiento inminente, una alarma principal de cambio de suministro y una alarma crítica si el suministro secundario también disminuye. La integración con los sistemas de gestión de edificios (BMS) o plataformas de monitorización central es clave para la gestión de instalaciones.
Diseño a prueba de fallos: El sistema debe establecer un estado seguro por defecto en caso de corte de energía (por ejemplo, si las válvulas fallan al abrirse o cerrarse, según la evaluación de riesgos de la aplicación). Es posible que se requieran sensores de presión redundantes o una fuente de alimentación de respaldo para aplicaciones críticas como la resonancia magnética.
Ventilación y seguridad: Aunque el helio no es tóxico, es asfixiante. Los colectores, especialmente los de espacios cerrados, deben instalarse con ventilación adecuada. Considere la posibilidad de instalar monitores de agotamiento de oxígeno en la habitación.


Configuraciones avanzadas y tendencias futuras
Más allá del sistema estándar de doble alimentación, existen configuraciones más sofisticadas:

Colectores multibanco: Utilizando tres o más bancos de cilindros, con lógica para rotar el uso de manera uniforme, garantizando la máxima extracción de gas y un suministro extendido entre visitas de servicio.
Respaldo de líquido a cilindro: Un suministro principal proviene de un gran termo de helio líquido con evaporador, respaldado por un banco de cilindros de alta presión. Esto es común en grandes centros de investigación u hospitales con múltiples equipos de resonancia magnética.
Gestión de gas “totalmente automatizada”: Integración del colector con el monitoreo de inventario (a través de sistemas de escala o algoritmos de presión/flujo) para generar automáticamente pedidos con proveedores de gas, creando una cadena de suministro verdaderamente sin intervención.
IoT y análisis predictivo: Los colectores modernos con conectividad digital pueden transmitir datos de rendimiento, lo que permite un mantenimiento predictivo (por ejemplo, detectar la deriva del regulador) y un análisis más profundo de los patrones de consumo de gas.

Fabricantes de colectores de cambio de cilindros de gas
Conclusión
En una era marcada por la escasez e indispensabilidad del helio, depender de procesos manuales e intermitentes para su suministro representa un riesgo inaceptable. Los colectores de cambio automático de gas constituyen una solución de ingeniería madura, robusta e inteligente para garantizar la continuidad del suministro. Son mucho más que simples tuberías; son sistemas integrados de seguridad y confiabilidad que protegen activos multimillonarios, aseguran la integridad de procesos críticos y optimizan la eficiencia operativa.

Invertir en un sistema de cambio automático correctamente especificado, instalado y mantenido no es una opción para los usuarios de helio; es un componente fundamental de una gestión responsable de riesgos operativos. Al garantizar la disponibilidad constante del gas, estos sistemas proporcionan la base ininterrumpida sobre la que se sustentan de forma fiable los avances críticos en los ámbitos sanitario, científico e industrial. A medida que la gestión del helio cobra cada vez mayor importancia, el colector automatizado se erige como la primera línea de defensa para preservar este valioso elemento y la función vital que permite.
