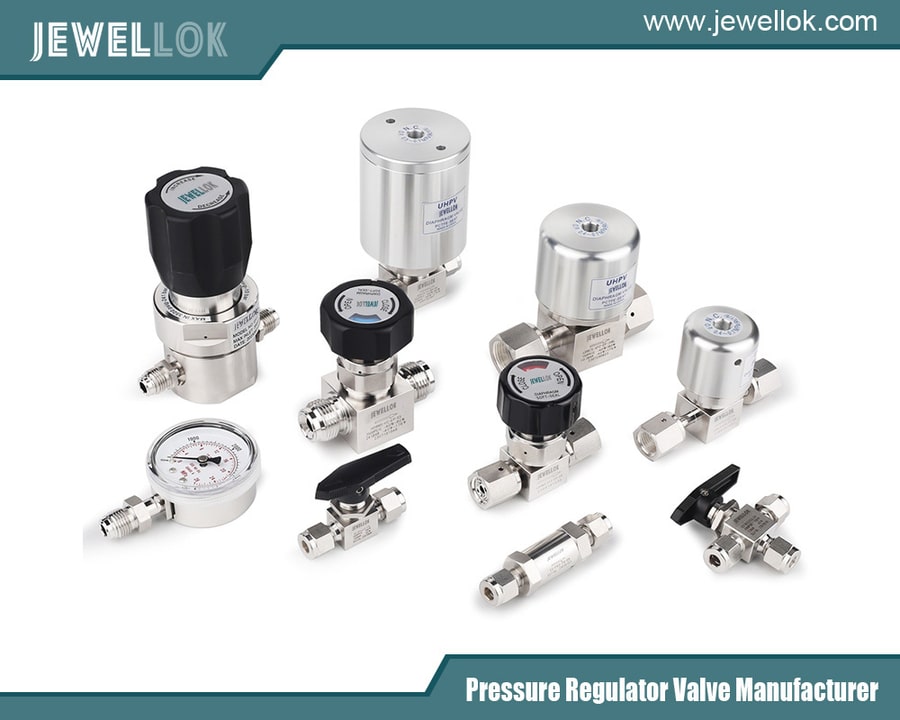

Válvulas de diafragma de ultra alta pureza para productos químicos corrosivos y de alta pureza

Válvulas de diafragma de ultra alta pureza para productos químicos corrosivos y de alta pureza

En la fabricación de semiconductores, la producción farmacéutica, el procesamiento químico y otras industrias avanzadas, el manejo seguro y preciso de productos químicos corrosivos y de alta pureza requiere más que equipos convencionales de control de fluidos. Cada componente que entra en contacto con el fluido del proceso puede influir en la calidad del producto, la fiabilidad del sistema, los niveles de contaminación y la seguridad operativa. Entre estos componentes, la válvula de diafragma de ultra alta pureza desempeña un papel fundamental en el control del flujo químico, minimizando la contaminación, la generación de partículas, las fugas y la exposición a los productos químicos.

Las válvulas de diafragma de ultra alta pureza están diseñadas específicamente para aplicaciones exigentes donde la pureza química y la integridad del proceso son esenciales. Su diseño compacto, excelente capacidad de sellado, bajo volumen muerto interno y compatibilidad con productos químicos agresivos las convierten en una opción importante para sistemas de suministro de productos químicos, bancos de trabajo húmedos, unidades de dispensación de productos químicos, herramientas para procesos de semiconductores y sistemas de distribución de fluidos de alta pureza.

Este artículo explica los principios de funcionamiento, la selección de materiales, las características de diseño, las aplicaciones y los criterios clave de selección para las válvulas de diafragma de ultra alta pureza utilizadas con productos químicos corrosivos y de alta pureza.


¿Qué es una válvula de diafragma de ultra alta pureza?
Una válvula de diafragma de ultra alta pureza es una válvula de control de fluidos de precisión diseñada para regular o aislar líquidos o gases de alta pureza, evitando al mismo tiempo que el fluido del proceso entre en contacto con el mecanismo de funcionamiento de la válvula.

A diferencia de las válvulas convencionales, que pueden usar empaquetaduras, vástagos o sellos deslizantes expuestos directamente al fluido del proceso, una válvula de diafragma utiliza un diafragma flexible como barrera de aislamiento principal. Cuando se acciona la válvula, el diafragma se mueve contra el asiento de la válvula o se separa de él para controlar el flujo.

Esta configuración ofrece varias ventajas para aplicaciones en semiconductores y productos químicos de alta pureza.

En primer lugar, el fluido del proceso permanece separado del actuador y del vástago de la válvula. En segundo lugar, la válvula puede diseñarse con un recorrido interno de flujo suave y un volumen muerto mínimo. En tercer lugar, la ausencia de empaquetadura convencional en el vástago reduce significativamente el potencial de fugas externas y la generación de partículas.

Estas características resultan especialmente valiosas para aplicaciones que implican productos químicos corrosivos como ácidos, bases, oxidantes y disolventes.

¿Por qué son importantes las válvulas de ultra alta pureza para productos químicos corrosivos?
Los productos químicos corrosivos pueden atacar materiales metálicos y poliméricos inadecuados, provocando corrosión, contaminación, fallos prematuros de componentes o fugas. En la fabricación de semiconductores, incluso cantidades ínfimas de iones metálicos, partículas o contaminantes orgánicos no deseados pueden afectar negativamente a procesos delicados.

Por este motivo, el sistema de suministro de productos químicos debe diseñarse en función de las propiedades del medio de proceso propiamente dicho.

Una válvula de diafragma de ultra alta pureza proporciona una barrera controlada entre el producto químico y los componentes mecánicos de la válvula. El diafragma, el cuerpo, el asiento y las superficies en contacto con el fluido se seleccionan según la concentración, la temperatura, la presión y los requisitos de compatibilidad del producto químico.

Entre los productos químicos corrosivos típicos que pueden ser manipulados por válvulas de diafragma de alta pureza se incluyen:

Ácido clorhídrico (HCl)
Ácido fluorhídrico (HF)
Ácido nítrico (HNO₃)
Ácido sulfúrico (H₂SO₄)
Ácido fosfórico (H₃PO₄)
Hidróxido de amonio (NH₄OH)
Peróxido de hidrógeno (H₂O₂)
TMAH y otros productos químicos de proceso
Disolventes de alta pureza y productos químicos especiales
El material adecuado para la válvula depende de las condiciones químicas y de funcionamiento específicas. Siempre se debe verificar la compatibilidad química antes de seleccionar una válvula.

Características clave del diseño de las válvulas de diafragma de ultra alta pureza
1. Aislamiento del diafragma
El diafragma es el componente central de la válvula. Proporciona una separación física entre el fluido del proceso y el mecanismo de accionamiento.

Este diseño elimina muchas superficies de sellado convencionales que pueden convertirse en fuentes de contaminación. Además, reduce el riesgo de fugas externas en el proceso causadas por el desgaste del empaque del vástago.

Por lo tanto, en sistemas químicos de alta pureza, la integridad del diafragma es un factor fundamental a la hora de seleccionar la válvula.

2. Volumen muerto bajo
El volumen muerto se refiere a las áreas dentro de un sistema de fluidos donde el medio de proceso puede quedar atrapado. Un volumen muerto excesivo puede provocar retención de sustancias químicas, contaminación cruzada, un lavado incompleto o condiciones de proceso inconsistentes.

Las válvulas de diafragma de ultra alta pureza suelen diseñarse con geometrías internas optimizadas para minimizar las zonas muertas y las áreas de estancamiento.

Un diseño de bajo volumen muerto permite que los productos químicos se muevan de manera eficiente a través de la válvula y ayuda a mejorar el rendimiento del lavado y la purga.

3. Superficies internas lisas
El acabado superficial es especialmente importante para aplicaciones de alta pureza.

Las superficies internas rugosas pueden propiciar la acumulación de partículas o residuos químicos. Por ello, las válvulas de diafragma de alta calidad utilizan acabados superficiales internos cuidadosamente controlados para reducir la contaminación y facilitar la limpieza.

En los sistemas de suministro de productos químicos para semiconductores, se pueden especificar superficies en contacto con el agua electropulidas o con otro tipo de acabado de alta calidad, según la aplicación.

4. Alta estanqueidad
La prevención de fugas es fundamental al manipular productos químicos agresivos o peligrosos.

Una válvula de diafragma diseñada correctamente proporciona un cierre hermético y reduce el riesgo de fugas del fluido a través del vástago. El diseño de la válvula, el material del diafragma, la configuración del asiento, las tolerancias de fabricación y el sistema de accionamiento influyen en el rendimiento final del sellado.

Las pruebas de fugas deben realizarse de acuerdo con los requisitos de la aplicación y las normas industriales aplicables.

Selección de materiales para aplicaciones corrosivas y de alta pureza
La compatibilidad de los materiales es uno de los factores más importantes a la hora de elegir una válvula de diafragma de ultra alta pureza.

Acero Inoxidable
El acero inoxidable 316L se utiliza ampliamente en sistemas de fluidos y gases de alta pureza debido a su resistencia a la corrosión, su resistencia mecánica y su uso consolidado en equipos para la industria de semiconductores y farmacéutica.

Para aplicaciones exigentes en el sector de los semiconductores, pueden ser necesarios procesos especializados de fabricación y tratamiento de superficies para lograr la limpieza y el estado superficial deseados.

Sin embargo, el acero inoxidable 316L no es universalmente compatible con todos los productos químicos. Deben tenerse en cuenta la concentración química, la temperatura, la presión y el tiempo de exposición.

Fluoropolímeros
Los materiales fluoropoliméricos, como el PTFE, el PFA y otros polímeros resistentes a los productos químicos, pueden proporcionar una excelente resistencia a muchos productos químicos agresivos.

Son especialmente útiles en sistemas de distribución de productos químicos donde se debe minimizar la contaminación metálica o donde el medio de proceso presenta una fuerte reactividad química.

La selección entre los diferentes materiales de fluoropolímero debe basarse en la compatibilidad química, la temperatura, los requisitos mecánicos, la permeabilidad y las especificaciones de pureza.

Materiales del diafragma
El diafragma está expuesto a movimientos mecánicos repetidos y, dependiendo del diseño de la válvula, también puede estar expuesto directamente al fluido del proceso.

Por lo tanto, su material debe proporcionar un equilibrio adecuado entre resistencia química, flexibilidad, resistencia a la fatiga y capacidad de sellado.

Las distintas aplicaciones pueden requerir diferentes materiales para el diafragma, por lo que los fabricantes deben proporcionar datos de compatibilidad química y recomendaciones específicas para cada aplicación.

Aplicaciones en la fabricación de semiconductores
La industria de los semiconductores es una de las usuarias más exigentes de válvulas de diafragma de ultra alta pureza.

Las modernas fábricas de semiconductores utilizan una gran cantidad de productos químicos corrosivos y de alta pureza durante la limpieza, el grabado, el decapado, la deposición y otros pasos del proceso de las obleas.

Las válvulas de diafragma de ultra alta pureza se pueden integrar en:

Sistemas de suministro de productos químicos
Unidades dispensadoras de productos químicos
Sistemas de distribución de productos químicos húmedos
Equipos de limpieza de obleas
Bancos mojados
Sistemas de grabado
Herramientas de limpieza

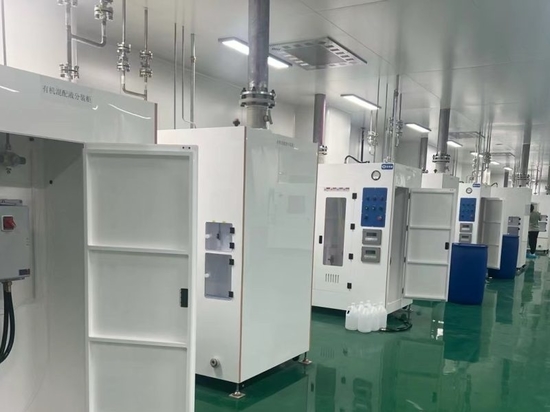

armarios para productos químicos
Sistemas de suministro de productos químicos en el punto de uso
Colectores químicos para herramientas de proceso
En estos sistemas, el rendimiento de la válvula puede influir directamente en la estabilidad del proceso. Una válvula que introduce partículas, contaminación metálica o residuos químicos puede generar problemas en procesos posteriores.

En consecuencia, las aplicaciones de semiconductores suelen requerir un control estricto sobre la limpieza de la fabricación, los materiales de los componentes, el embalaje y las pruebas.

Uso en sistemas de administración de productos químicos
Un sistema de suministro de productos químicos transporta los productos químicos de proceso desde los contenedores de almacenamiento hasta los equipos de fabricación.

Un sistema típico puede contener tanques de almacenamiento, bombas, filtros, reguladores, válvulas, sensores, tuberías, conexiones y equipos de dispensación en el punto de uso.

La válvula de diafragma se utiliza con frecuencia para el aislamiento, el enrutamiento, la dosificación y el control del flujo.

Por ejemplo, una válvula puede aislar una línea de suministro de productos químicos durante el mantenimiento. Otra válvula puede controlar el flujo de productos químicos de alta pureza hacia una cámara de proceso o un punto de dispensación.

Las válvulas de diafragma automatizadas también pueden integrarse con sistemas de control neumáticos o electrónicos, lo que permite que el sistema de suministro de productos químicos funcione según secuencias de proceso programadas.

La activación fiable de las válvulas es especialmente importante en la fabricación automatizada, ya que la respuesta de la válvula afecta directamente a la sincronización del proceso y al consumo de productos químicos.

Importancia de la fabricación limpia
Una válvula de alto rendimiento no puede ofrecer un rendimiento de alta pureza si se fabrica, ensambla o empaqueta en un entorno no controlado.

Por lo tanto, los componentes de ultra alta pureza deben producirse utilizando procedimientos de limpieza y manipulación adecuados.

Dependiendo de la aplicación, los controles de fabricación pueden incluir:

Procesos de limpieza controlados
Montaje en sala limpia
Control de partículas
Limpieza con agua desionizada
Embalaje especializado
Prueba de fugas de helio o presión
Inspección dimensional
Inspección del acabado superficial
Trazabilidad de materiales
Los requisitos específicos dependen de la aplicación prevista y de las especificaciones de pureza del cliente.

En la fabricación de semiconductores, el embalaje de los componentes también es importante. Un embalaje inadecuado puede permitir que partículas o contaminantes entren en la válvula después de la limpieza final.

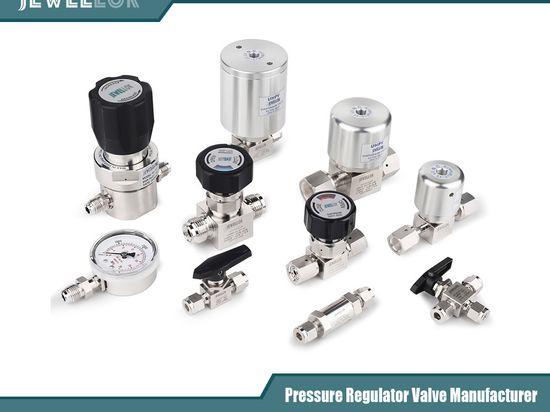

Accionamiento neumático y manual
Las válvulas de diafragma de ultra alta pureza pueden suministrarse con diferentes métodos de accionamiento.

Las válvulas manuales son adecuadas para aplicaciones en las que los operarios necesitan un control directo y el número de ciclos de funcionamiento es relativamente bajo.

Las válvulas de accionamiento neumático se utilizan habitualmente en sistemas automatizados de dosificación de productos químicos. Se pueden controlar de forma remota e integrar con sistemas de control de procesos.

La actuación automática ofrece varias ventajas, entre ellas un funcionamiento constante, una respuesta más rápida, una menor exposición del operario y una integración más sencilla en secuencias de procesos automatizados.

El actuador debe seleccionarse en función de la presión neumática disponible, el tiempo de respuesta requerido, la frecuencia del ciclo, los requisitos de seguridad ante fallos y el entorno de instalación.

Cómo seleccionar la válvula de diafragma de ultra alta pureza adecuada
Seleccionar una válvula basándose únicamente en el tamaño de la conexión no es suficiente para aplicaciones químicas de alta pureza.

Se deben evaluar varios parámetros técnicos.

Compatibilidad química
Antes de seleccionar los materiales en contacto con el fluido, determine con exactitud la composición química, la concentración, la temperatura y las condiciones de funcionamiento.

La compatibilidad debe confirmarse utilizando datos fiables del fabricante, en lugar de basarse en suposiciones generales.

Presión y temperatura
La válvula debe estar diseñada para soportar la presión y la temperatura máximas de funcionamiento del sistema.

Los ingenieros de diseño también deben tener en cuenta los picos de presión, las condiciones de vacío, los ciclos térmicos y las condiciones de funcionamiento anormales.

Requisitos de flujo
La capacidad de flujo de la válvula debe coincidir con el caudal requerido del proceso.

Una válvula de tamaño excesivo puede proporcionar una resolución de control deficiente, mientras que una válvula de tamaño insuficiente puede generar una caída de presión excesiva.

Tipo de conexión
Las configuraciones de conexión más comunes incluyen extremos de tubo, conexiones de sellado frontal y otras interfaces de proceso de alta pureza.

La conexión debe ser compatible con la infraestructura de suministro de productos químicos existente y debe minimizar el volumen muerto y los riesgos de contaminación.

Requisitos de pureza
Las diferentes industrias tienen diferentes requisitos de limpieza.

Los procesos de fabricación de semiconductores pueden requerir niveles de partículas extremadamente bajos y un control estricto de la contaminación metálica y orgánica. Las aplicaciones farmacéuticas pueden tener requisitos adicionales relacionados con la facilidad de limpieza y el cumplimiento normativo.

Vida útil de la válvula y frecuencia del ciclo
Si una válvula va a funcionar durante miles o millones de ciclos, la fatiga del diafragma se convierte en un factor importante a tener en cuenta.

El fabricante deberá proporcionar información adecuada sobre la vida útil del producto en función de las condiciones de funcionamiento previstas.

Consideraciones de mantenimiento y confiabilidad
Si bien las válvulas de diafragma están diseñadas para un funcionamiento fiable, la inspección periódica sigue siendo importante.

Los programas de mantenimiento deben supervisar el funcionamiento de las válvulas, las fugas, el rendimiento de la actuación y la estabilidad del proceso.

Si una válvula muestra una respuesta anormal, fugas, un aumento de la fuerza de funcionamiento o un control de flujo inconsistente, debe evaluarse de inmediato.

En sistemas químicos de alta pureza, los procedimientos de mantenimiento también deben prevenir la contaminación durante el reemplazo de componentes. Es fundamental aplicar prácticas adecuadas de limpieza, manipulación e instalación.

Los operarios deben seguir las instrucciones de mantenimiento del fabricante de la válvula y los procedimientos de seguridad química de la instalación.


Regulador reductor de presión de dos etapas de ultraalta pureza Reguladores de grado semiconductor
Conclusión
Las válvulas de diafragma de ultra alta pureza son componentes esenciales en los sistemas modernos de suministro de productos químicos y control de fluidos, donde el control de la contaminación, la compatibilidad química, la prevención de fugas y la fiabilidad del proceso son fundamentales.

Su diseño de aislamiento mediante diafragma, su bajo volumen muerto, su alto rendimiento de sellado y su compatibilidad con materiales avanzados de alta pureza los hacen especialmente adecuados para la fabricación de semiconductores, el procesamiento químico, los sistemas farmacéuticos y otras industrias exigentes.

Al seleccionar una válvula de diafragma de ultra alta pureza, los ingenieros deben evaluar más que solo la presión y el tamaño de la conexión. Deben considerarse la compatibilidad química, los materiales en contacto con el fluido, el acabado superficial, el volumen interno, los requisitos de pureza, la temperatura, el caudal, el método de accionamiento, la vida útil y la limpieza del proceso de fabricación.

Para productos químicos corrosivos y de alta pureza, la válvula adecuada puede proteger el proceso de la contaminación, a la vez que mejora la fiabilidad del sistema y la seguridad operativa. A medida que los dispositivos semiconductores se miniaturizan y los procesos de fabricación se vuelven cada vez más sensibles a la contaminación, las válvulas de diafragma de alto rendimiento seguirán desempeñando un papel importante en los sistemas avanzados de dosificación de productos químicos y gestión de fluidos de alta pureza.
