En el ámbito de las aplicaciones industriales y científicas, los reguladores de gas de alta pureza desempeñan un papel fundamental para garantizar el control y el suministro precisos de gases, manteniendo su integridad frente a la contaminación. Estos dispositivos son esenciales en sectores como la fabricación de semiconductores, la producción farmacéutica, los laboratorios analíticos y la biotecnología, donde incluso las impurezas mínimas pueden comprometer los procesos, provocando fallos costosos o riesgos para la seguridad. Un regulador de gas de alta pureza está diseñado para manejar gases como nitrógeno, oxígeno, helio o mezclas especiales con niveles de pureza que a menudo superan el 99.999 %, minimizando la introducción de partículas, humedad u otros contaminantes.

La cuestión de si estos reguladores se pueden personalizar no es meramente académica; aborda las necesidades prácticas de ingenieros y técnicos que deben adaptar los equipos a demandas operativas específicas. La respuesta breve es sí: los reguladores de gas de alta pureza se pueden personalizar ampliamente. Esta personalización permite adaptarlos a condiciones ambientales únicas, requisitos de presión, caudales y compatibilidad con diversos tipos de gases. Sin embargo, el proceso implica una cuidadosa consideración de los materiales, las normas de diseño y el cumplimiento normativo para preservar el rendimiento y la seguridad del regulador.

Este artículo profundiza en los aspectos técnicos de los reguladores de gas de alta pureza, explora la viabilidad y los métodos de personalización, analiza las características clave de personalización, describe el proceso de personalización, examina los beneficios y los posibles desafíos, y concluye con información sobre las tendencias emergentes. Al comprender estos elementos, los profesionales pueden tomar decisiones informadas sobre si la personalización es la opción adecuada para sus aplicaciones.

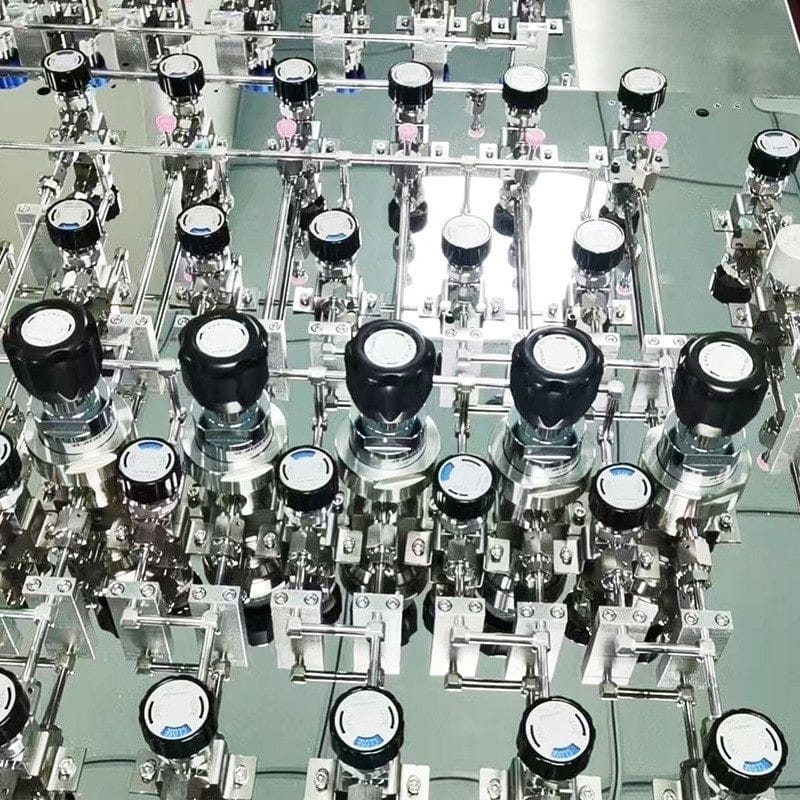

Válvulas para cilindros de gas de ultraalta pureza
Comprensión de los reguladores de gas de alta pureza

Para apreciar el alcance de la personalización, es fundamental comprender primero el diseño y la función fundamentales de los reguladores de gas de alta pureza. En esencia, estos reguladores reducen la presión del gas de una fuente de alta presión, como un cilindro o una tubería, a un nivel inferior utilizable, manteniendo una presión de salida estable. A diferencia de los reguladores estándar, las versiones de alta pureza incorporan características para prevenir la contaminación.

Los componentes clave incluyen:

– Cuerpo y partes húmedas: generalmente construidos de acero inoxidable electropulido (por ejemplo, grado 316L) o aleaciones exóticas como Hastelloy o Monel para resistir la corrosión y minimizar el desprendimiento de partículas.

Diafragma o pistón: Actúa como elemento sensor. En diseños de alta pureza, las configuraciones de diafragma unido son comunes para eliminar posibles vías de fuga.

– Asientos y sellos: Fabricados con materiales como PTFE, PCTFE o Viton, elegidos por su inercia y propiedades de baja desgasificación.

– Conexiones de entrada y salida: Suelen incorporar conexiones VCJ o de sellado frontal para garantizar conexiones herméticas.

– Manómetros y válvulas: Integrados u opcionales, con conjuntos probados contra fugas de helio para lograr tasas de fugas inferiores a 10^-9 atm-cc/seg.

Estos reguladores funcionan según el principio de equilibrio de presión, donde la presión de entrada actúa contra un diafragma accionado por resorte para controlar el flujo. Para aplicaciones de pureza ultraalta, pueden incluir barreras resistentes a la difusión o carcasas purgadas con helio.

Los reguladores estándar disponibles en el mercado son suficientes para muchos usos, pero la personalización se hace necesaria cuando se trabaja con gases agresivos (por ejemplo, cloro o fluoruro de hidrógeno), temperaturas extremas (-196 °C para criogenia a 200 °C para procesos calentados) o dinámicas de flujo especializadas.



¿Por qué personalizar un regulador de gas de alta pureza?

La personalización surge de la diversidad de aplicaciones. En la fabricación de semiconductores, por ejemplo, los reguladores deben manejar argón ultrapuro para el grabado de plasma sin introducir contaminantes de silicio o metal. En las salas blancas farmacéuticas, suministran aire o nitrógeno estéril que cumple con las normas de la USP (Farmacopea de los Estados Unidos). Los laboratorios pueden requerir reguladores para cromatografía de gases que mantengan niveles de impurezas inferiores a ppm.

Los modelos estándar a menudo resultan insuficientes en situaciones que implican:

– Rangos de presión no estándar: las presiones de entrada predeterminadas pueden ser 3000 psig, pero las necesidades personalizadas pueden extenderse a 6000 psig para cilindros de alta presión.

– Compatibilidades únicas de gases: Los gases corrosivos exigen aleaciones específicas para evitar la degradación.

– Integración con sistemas: Soportes de montaje personalizados o integraciones de colectores para configuraciones de múltiples gases.

– Factores ambientales: Operación en áreas peligrosas (por ejemplo, certificadas ATEX para atmósferas explosivas) o en condiciones de vacío.

La personalización garantiza un rendimiento óptimo, mejora la seguridad y puede reducir los costos a largo plazo al evitar tiempos de inactividad debido a equipos no compatibles.



Aspectos clave personalizables

Los reguladores de gas de alta pureza ofrecen una amplia gama de opciones de personalización, clasificadas en modificaciones mecánicas, de materiales, funcionales y de accesorios.

Selección de Materiales

Los materiales son fundamentales para mantener la pureza. Los cuerpos estándar utilizan acero inoxidable 316L con un acabado superficial de 10 Ra o superior mediante electropulido. La personalización puede incluir:

– Aleaciones exóticas: Hastelloy C-22 para servicio con cloro, reduciendo la corrosión por picaduras.

– Recubrimientos: Recubrimientos de cerámica o de carbono tipo diamante (DLC) en superficies internas para minimizar la fricción y la generación de partículas.

– Elastómeros: Cambio de Viton a Kalrez para una mejor resistencia química en aplicaciones de gases fluorados.

Estas elecciones están guiadas por tablas de compatibilidad y análisis de elementos finitos (FEA) para predecir el comportamiento del material bajo tensión.

Configuraciones de presión y flujo

Los reguladores se pueden ajustar para caídas de presión y coeficientes de caudal (Cv) específicos. Por ejemplo:

– Presiones de entrada/salida: rangos personalizados desde vacío hasta 10 000 psig de entrada, con estabilidad de salida dentro de ±0.1 % del punto de ajuste.

– Caudales: Ajuste del tamaño de los orificios o adición de limitadores de caudal para valores Cv de 0.02 (caudal bajo) a 1.0 (caudal alto).

– Diseños de múltiples etapas: para aplicaciones que requieren una presión de salida ultraestable, se puede personalizar un regulador de dos etapas con válvulas de alivio intermedias.

Tipos de conexión

Las conexiones estándar como NPT o CGA son comunes, pero la personalización incluye:

– Conectores de ultra alta pureza: compatibles con VCJ, VCO o Swagelok para conexiones de volumen muerto cero.

– Puertos personalizados: Puertos de medición adicionales o líneas de ventilación para monitorear la presión.

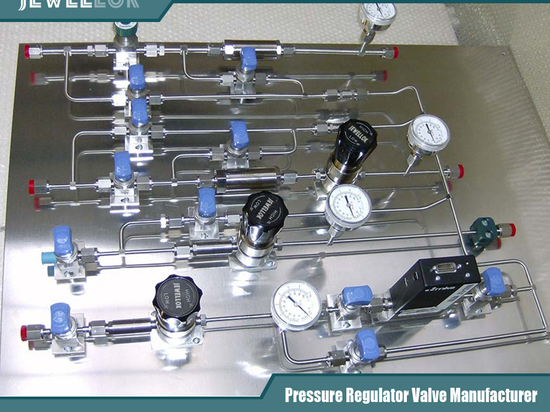

– Conjuntos de colectores: Integración de múltiples reguladores en un solo panel para estaciones de mezcla de gases.

Funciones de seguridad y control

Mejorar la seguridad mediante:

– Dispositivos de alivio de presión: discos de ruptura personalizados configurados para presiones de ruptura específicas.

– Mecanismos de bloqueo: Ajustes a prueba de manipulaciones para entornos regulados.

– Integración electrónica: Adición de transductores para señales de salida de 4-20 mA, lo que permite la compatibilidad con SCADA (Supervisión, Control y Adquisición de Datos).

– Filtración: Incorporación de filtros de metal sinterizado con clasificaciones de 0.1 micrones para capturar contaminantes aguas arriba.

Personalizaciones estéticas y ergonómicas

Si bien son menos técnicos, estos incluyen codificación por colores para identificación de gases, etiquetado personalizado o perillas ergonómicas para una operación que facilita el uso de guantes en salas blancas.



El proceso de personalización

La personalización de un regulador de gas de alta pureza generalmente sigue un proceso de ingeniería estructurado:

Evaluación de necesidades: colaborar con el fabricante para definir los requisitos a través de cuestionarios que cubran el tipo de gas, las especificaciones de presión/flujo, las condiciones ambientales y las necesidades de cumplimiento (por ejemplo, ASME, ISO 9001).
Fase de diseño: Utilizar software CAD para modelar el regulador. Las simulaciones mediante CFD (Dinámica de Fluidos Computacional) predicen los patrones de flujo y los posibles riesgos de contaminación.
Abastecimiento de materiales y componentes: seleccionar y adquirir materiales certificados, a menudo con trazabilidad hasta los certificados de fábrica.
Prototipado: Construir un prototipo, sometido a pruebas de fugas de helio, ciclos de presión (hasta 10,000 ciclos) y análisis de pureza utilizando técnicas como APIMS (espectrometría de masas de ionización a presión atmosférica).
Pruebas y validación: Se realizan pruebas de ruptura, resistencia a la vibración según MIL-STD-810 y pruebas de compatibilidad por inmersión. Para una alta pureza, las tasas de desgasificación se miden al vacío.
Fabricación y control de calidad: Ensamblaje en salas blancas ISO Clase 5, con cada unidad serializada y documentada.
Entrega y soporte: incluye guías de instalación, certificados de calibración y planes de mantenimiento continuo.
Los plazos de entrega pueden variar entre 4 y 12 semanas, dependiendo de la complejidad, con costes entre un 20 y un 50 % más elevados que los de los modelos estándar.



Beneficios de la personalización

Las ventajas son multifacéticas:

– Rendimiento mejorado: los diseños personalizados minimizan las fluctuaciones de presión, mejorando el rendimiento del proceso en aplicaciones como CVD (deposición química de vapor).

– Rentabilidad: La personalización preventiva reduce las fallas; por ejemplo, un regulador personalizado resistente a la corrosión evita reemplazos frecuentes en ambientes ácidos.

– Cumplimiento y seguridad: Cumple con estándares específicos como las pautas de SEMI (Semiconductor Equipment and Materials International), lo que reduce la responsabilidad.

– Escalabilidad: Los colectores personalizados admiten la expansión en instalaciones en crecimiento.

En una planta de semiconductores hipotética, la personalización de los reguladores para el suministro de gas silano evitó la contaminación cruzada, aumentando la producción de obleas en un 15%.



Desafíos y Consideraciones

A pesar de los beneficios, existen desafíos:

– Implicaciones de costos: mayores gastos iniciales y tiempos de adquisición más largos.

– Complejidad: La personalización excesiva puede generar problemas de confiabilidad si no se prueba exhaustivamente.

– Dependencias de la cadena de suministro: Los materiales raros pueden retrasar los proyectos.

– Mantenimiento: Las piezas personalizadas pueden requerir servicio especializado.

Las consideraciones clave incluyen la presupuestación de los costos del ciclo de vida, la asociación con fabricantes de buena reputación y la realización de evaluaciones de riesgos utilizando FMEA (análisis de modos de falla y efectos).



Tendencias emergentes en personalización

De cara al futuro, los avances están dando forma a la personalización:

– Reguladores Inteligentes: Integración con IoT para monitoreo en tiempo real y mantenimiento predictivo a través de algoritmos de IA.

– Fabricación aditiva: Impresión 3D de componentes personalizados para prototipado rápido y geometrías complejas.

– Materiales sostenibles: cambio hacia aleaciones reciclables y fabricación con bajas emisiones.

– Diseños modulares: permiten módulos actualizables en campo para necesidades cambiantes.

Estas tendencias prometen una personalización más ágil y eficiente, alineada con los principios de la Industria 4.0.




Reguladores de oxígeno de alto volumen y alta presión
Conclusión

En resumen, los reguladores de gas de alta pureza pueden personalizarse ampliamente para satisfacer las demandas de aplicaciones especializadas, ofreciendo flexibilidad en materiales, presiones, conexiones y características. Esta capacidad no solo mejora la eficiencia operativa, sino que también garantiza la seguridad y el cumplimiento normativo en industrias críticas. Si bien el proceso requiere una planificación e inversión cuidadosas, los beneficios a largo plazo suelen superar los desafíos. A medida que la tecnología evoluciona, la personalización será aún más accesible, lo que permitirá innovaciones en los sistemas de manejo de gases. Los profesionales deben evaluar sus necesidades específicas y consultar con expertos para determinar la estrategia de personalización óptima.
