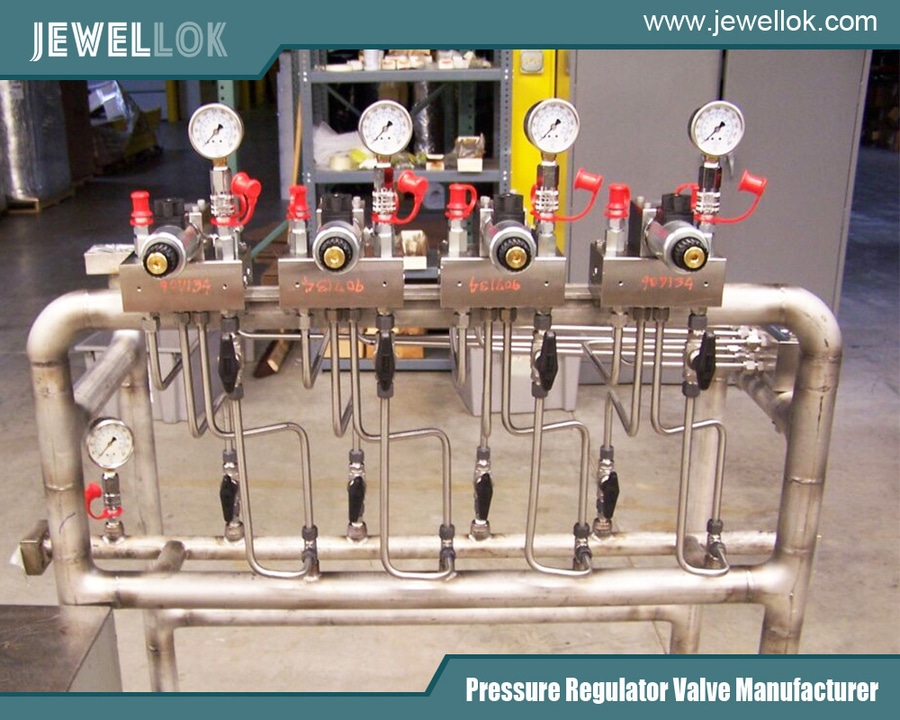

El colector de gas de alta pureza ofrece un suministro sin contaminación y sistemas de control de presión precisos.

El colector de gas de alta pureza ofrece un suministro sin contaminación y sistemas de control de presión precisos.

En industrias donde la precisión y la pureza son imprescindibles —como la fabricación de semiconductores, la farmacéutica, la aeroespacial y la soldadura de alta precisión— los sistemas de distribución de gases de alta pureza son fundamentales para un suministro fiable. Estos sistemas garantizan que gases ultrapuros, como nitrógeno, argón, helio o hidrógeno, lleguen a su punto de uso sin contaminación, manteniendo la integridad de los procesos sensibles. Ya sea la fabricación de microchips con precisión nanométrica o la soldadura de componentes aeroespaciales sin defectos, hay mucho en juego. Una sola impureza o fluctuación de presión puede provocar fallos costosos, productos dañados o incluso riesgos para la seguridad. Es aquí donde los sistemas de distribución de gases de alta pureza destacan, ofreciendo un suministro sin contaminación y un control preciso de la presión para cumplir con los estrictos estándares de la industria.



La demanda global de gases de alta pureza está en aumento, impulsada por los avances tecnológicos y de fabricación. Según la información del sector, los sistemas de gases de alta pureza son cruciales en aplicaciones que requieren entornos libres de contaminación, como salas blancas y laboratorios. Estos sistemas no se limitan a suministrar gas, sino que también brindan confianza: confianza en que cada molécula cumple con las especificaciones exactas y en que la presión se mantiene estable en condiciones exigentes. En este artículo de 2000 palabras, exploraremos las complejidades de los sistemas de colectores de gases de alta pureza, abarcando su diseño, funcionalidad, criterios de selección, características de seguridad y prácticas de mantenimiento. Al finalizar, comprenderá cómo elegir y gestionar un sistema que garantice un suministro sin contaminación y un control preciso de la presión, sin margen para concesiones en sus operaciones de alto riesgo.



¿Por qué centrarse en la contaminación cero y un control preciso? La contaminación en aplicaciones de alta pureza puede provocar defectos que cuestan millones, mientras que las inconsistencias de presión pueden interrumpir procesos como el grabado por plasma o la soldadura TIG. Organismos reguladores como la Asociación de Gases Comprimidos (CGA) y normas como la ISO 9001 establecen directrices estrictas para la pureza del gas y el rendimiento del sistema. Un sistema de colectores bien diseñado es su defensa contra estos riesgos, garantizando el cumplimiento normativo y la excelencia operativa. Profundicemos en el mundo de los colectores de gas de alta pureza y descubramos cómo logran estos objetivos cruciales.




Regulador reductor de presión de una sola etapa de ultraalta pureza
Comprensión de los sistemas de colectores de gas de alta pureza

Un sistema de colector de gases de alta pureza es una configuración sofisticada diseñada para suministrar gases con purezas que a menudo superan el 99.9999 % (6N) desde cilindros o fuentes a granel hasta el punto de uso sin introducir contaminantes. Estos sistemas son esenciales en industrias donde incluso trazas de impurezas, medidas en partes por billón (ppb), pueden arruinar los resultados. Por ejemplo, en la fabricación de semiconductores, la contaminación por oxígeno o vapor de agua puede causar defectos en los circuitos de microchips. En la soldadura, los gases de protección impuros, como el argón, pueden provocar imperfecciones en la soldadura, comprometiendo la integridad estructural.



El sistema suele estar compuesto por varios componentes: cilindros o tanques de alta pureza, reguladores, válvulas, filtros, tuberías y accesorios, todos conectados a un colector central. Este colector actúa como centro de control, gestionando el flujo, la presión y la pureza del gas. Existen tres tipos principales: manuales, semiautomáticos y totalmente automáticos. Los sistemas manuales son más sencillos y requieren la intervención del operador para cambiar de cilindro, lo que resulta ideal para laboratorios con bajo volumen de trabajo. Los colectores semiautomáticos utilizan sensores de presión para cambiar de cilindro, lo que reduce el tiempo de inactividad y mantiene la pureza. Los sistemas totalmente automáticos, equipados con controles y monitorización avanzados, son ideales para entornos de alta demanda, como plantas de semiconductores, ya que garantizan un funcionamiento ininterrumpido con mínima supervisión humana.



¿Cómo funcionan? El gas fluye desde los cilindros a través de tubos de acero inoxidable electropulido (generalmente de grado 316L) para evitar el desprendimiento de partículas o la desgasificación. Los reguladores de alta pureza mantienen una presión precisa (p. ej., 50-150 psi para soldadura o inferior para aplicaciones analíticas), mientras que los filtros eliminan partículas de hasta 0.003 micras. Las válvulas de retención y los sistemas de purga evitan el reflujo y eliminan los contaminantes residuales, lo que garantiza un suministro sin contaminación. Los sistemas avanzados pueden incluir analizadores en tiempo real para monitorear trazas de impurezas, lo que proporciona datos para mantener el cumplimiento de estándares como SEMI (Semiconductor Equipment and Materials International). El diseño prioriza la compatibilidad de los materiales. Por ejemplo, los gases corrosivos como el amoníaco requieren componentes de Monel o Hastelloy, mientras que los gases inertes como el helio utilizan latón o acero inoxidable. En la soldadura, los colectores para argón o helio deben garantizar un flujo constante para mantener la eficacia del gas de protección y evitar la oxidación. Estos sistemas también son escalables, lo que permite cilindros o puntos de uso adicionales a medida que aumenta la producción. Comprender estos fundamentos prepara el terreno para seleccionar un sistema que satisfaga sus necesidades específicas, equilibrando la pureza, la presión y las demandas operativas.



Criterios de selección clave

La elección de un sistema de colector de gas de alta pureza requiere una cuidadosa consideración para adecuarse a las exigencias de su aplicación. Estos son los factores críticos:

Compatibilidad de gases: El sistema debe adaptarse al tipo de gas. Los gases inertes, como el argón, requieren una resistencia mínima a la corrosión, pero los gases reactivos, como el hidrógeno, requieren materiales especializados para evitar la degradación o las reacciones. Verifique la compatibilidad con las normas CGA para accesorios y reguladores.
Requisitos de pureza: Cada aplicación tiene necesidades de pureza específicas. Los procesos de semiconductores pueden requerir una pureza de 6N (99.9999 %), mientras que la soldadura puede tolerar 5N (99.999 %). El colector debe incluir filtros y válvulas de purga para mantener estos niveles. Busque sistemas con certificaciones de pureza documentadas.
Control de presión y caudal: Un control preciso de la presión es vital. Por ejemplo, la soldadura TIG requiere un suministro estable de baja presión (10-30 psi), mientras que los procesos industriales pueden requerir rangos más altos. Los reguladores con tolerancias ajustadas (±1 psi) y los caudalímetros garantizan la consistencia. Verifique las presiones máximas de entrada y salida con las especificaciones de su equipo.
Calidad de materiales y construcción: Los componentes deben ser resistentes a la contaminación. El acero inoxidable 316L electropulido es estándar para tubos y accesorios, lo que minimiza la generación de partículas. Las válvulas de diafragma con bajo volumen interno reducen el espacio muerto donde pueden acumularse contaminantes.
Automatización y Monitoreo: En entornos de alto rendimiento, los sistemas de conmutación automática con alarmas o interfaces digitales reducen el tiempo de inactividad y los errores humanos. El monitoreo remoto mediante sensores con IoT es cada vez más común en las instalaciones modernas, proporcionando datos en tiempo real sobre la presión y la pureza.
Escalabilidad y flexibilidad: Elija un sistema modular que se pueda expandir con su operación. Por ejemplo, un colector que admita bancos de cilindros adicionales es ideal para líneas de producción en expansión.
Cumplimiento y certificaciones: Asegúrese de que el sistema cumpla con las normas de la industria, como CGA, SEMI o ISO 14644, para su compatibilidad con salas blancas. Las certificaciones de los fabricantes garantizan la calidad y la seguridad.
Soporte y mantenimiento del proveedor: Elija proveedores que ofrezcan un soporte sólido, que incluya guía de instalación, repuestos y contratos de servicio. El tiempo de inactividad en aplicaciones de alta pureza es costoso, por lo que la fiabilidad es clave.
El equilibrio de estos factores garantiza que el sistema suministre gas cero contaminación con un control preciso, adaptado a las demandas de su industria.



Características de seguridad y cero contaminación

La seguridad y la pureza van de la mano en los sistemas de colectores de gas de alta pureza. Los riesgos de contaminación, como la humedad, el oxígeno o las partículas, pueden comprometer los procesos, mientras que las fugas de gas suponen riesgos para la salud y de explosión. Así es como estos sistemas mitigan los riesgos:

Sistemas de purga: Las purgas de nitrógeno o gas inerte eliminan los contaminantes residuales antes y después de los cambios de cilindros, lo que garantiza un suministro sin contaminación.
Componentes de alta pureza: Las superficies electropulidas y la soldadura orbital reducen las partículas atrapadas, manteniendo la integridad del gas.
Diseño a prueba de fugas: Los racores VCJ y las válvulas de doble sellado evitan las fugas, algo fundamental para gases tóxicos o inflamables como el hidrógeno.
Dispositivos de seguridad de presión: Las válvulas de alivio y los discos de ruptura protegen contra la sobrepresurización, mientras que los sensores alertan a los operadores sobre anomalías.
Seguridad específica para gases: para gases inflamables, los colectores incluyen supresores de retroceso de llama (relevantes en soldadura) o conexión a tierra para evitar la acumulación de estática.
Sistemas de monitoreo: Los analizadores de gases traza y los transductores de presión brindan información en tiempo real, lo que garantiza el cumplimiento de los estándares de pureza y seguridad.
El mantenimiento regular, que incluye pruebas de fugas y reemplazo de filtros, es esencial para mantener estas características. Los operadores deben recibir capacitación sobre las Hojas de Datos de Seguridad de Materiales (MSDS) de cada gas para manejar emergencias. Estas medidas garantizan que no pase desapercibida ninguna contaminación ni riesgo de seguridad.



Mejores prácticas de instalación y mantenimiento

Una instalación correcta es fundamental para el rendimiento. Instale el sistema en un área limpia y bien ventilada que cumpla con las directrices de la NFPA o la OSHA. Utilice únicamente tubos y accesorios de alta pureza y siga los protocolos de montaje del fabricante. Purgue completamente el sistema antes de la puesta en servicio para eliminar cualquier contaminante.

El mantenimiento implica:

Controles diarios: Inspeccione si hay fugas utilizando detectores de fugas de helio (sensibilidad de hasta 10^-9 atm-cc/s).
Cambios de filtro mensuales: Reemplace los filtros de alta pureza para mantener la calidad del gas.
Servicio anual: La inspección profesional de reguladores, válvulas y sensores garantiza confiabilidad a largo plazo.
Documentación: Registre todo el mantenimiento para el cumplimiento normativo y la trazabilidad.
Evite reparaciones improvisadas o componentes no certificados, ya que existe riesgo de contaminación.




Regulador y válvulas de caudal de gas argón
Conclusión

Los sistemas de distribución de gases de alta pureza son los héroes anónimos de las industrias de precisión, ya que suministran gases ultrapuros con un control de presión impecable. Al seleccionar un sistema con la compatibilidad, las características de seguridad y el plan de mantenimiento adecuados, se garantiza un suministro sin contaminación y una excelencia operativa. En un mundo donde la pureza es primordial, estos sistemas son su garantía de calidad, seguridad y fiabilidad.
