1. Introducción
Un sistema centralizado de suministro de gases para laboratorios es un componente esencial en laboratorios modernos, instituciones de investigación, universidades, plantas farmacéuticas, centros de análisis químicos y entornos de investigación industrial. Proporciona un suministro fiable y controlado de gases desde áreas de almacenamiento centralizadas a múltiples estaciones de trabajo, instrumentos analíticos, equipos de ensayo y procesos experimentales.

En comparación con los cilindros de gas individuales instalados en cada estación de trabajo, un sistema centralizado de distribución de gas puede mejorar la utilización del espacio del laboratorio, simplificar la gestión de los cilindros, reducir su manipulación dentro de las áreas de trabajo y garantizar un suministro de gas más uniforme. Si se diseña e instala correctamente, también ayuda a los laboratorios a establecer procedimientos eficaces de seguridad de gas y a mantener condiciones de funcionamiento estables para los instrumentos analíticos sensibles.

Sin embargo, los gases de laboratorio presentan diferentes propiedades físicas, requisitos de pureza, características de presión y riesgos potenciales. El nitrógeno, el oxígeno, el argón, el helio, el hidrógeno, el dióxido de carbono y los gases especiales no siempre pueden compartir el mismo diseño de tubería ni la misma configuración de seguridad. Por lo tanto, los materiales de la tubería, los reguladores de presión, las válvulas, los accesorios, la ventilación y los equipos de monitorización deben seleccionarse en función del servicio de gas previsto.

Esta guía explica las principales consideraciones que intervienen en el diseño de un sistema central de suministro de gas para laboratorios , la selección de materiales para las tuberías, el control de la presión, la instalación, la puesta en marcha y el mantenimiento a largo plazo.

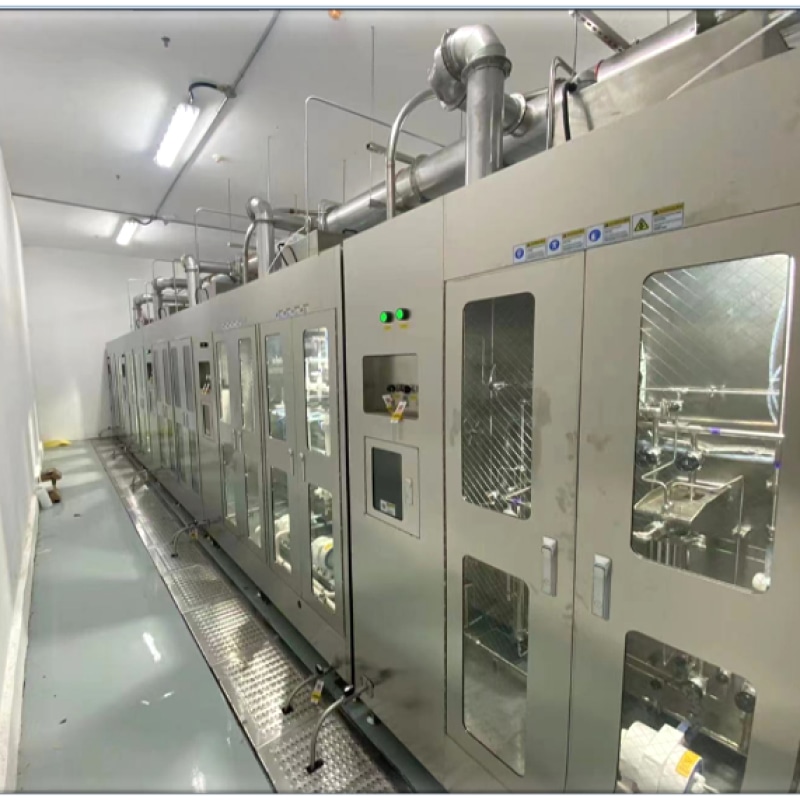

Módulo de suministro de productos químicos (CDM) y sistema de suministro de productos químicos (CDS)
2. Comprensión de la estructura de un sistema central de suministro de gases para laboratorios.
Un sistema central de suministro de gas para laboratorio suele constar de una zona de almacenamiento de gas, un conjunto de regulación de presión primaria, una red de tuberías de distribución, equipos de control de presión secundarios, salidas terminales y dispositivos de seguridad asociados.

La fuente de gas puede incluir cilindros de alta presión, haces de cilindros, depósitos de gas licuado u otros equipos de suministro homologados, según el consumo de gas y los requisitos de la instalación. El gas se transfiere desde la fuente a través de equipos de control de presión adecuados antes de entrar en la red de distribución.

Un sistema típico incluye los siguientes componentes:

Área central de almacenamiento de gas: Alberga cilindros u otras fuentes de gas autorizadas. El área debe contar con ventilación adecuada, control de acceso, sujeción de cilindros y segregación según la compatibilidad del gas y los requisitos de seguridad aplicables.

Panel de suministro de gas principal: Controla el gas que sale de la fuente. Puede incluir reguladores de presión, válvulas de aislamiento, manómetros, filtros, válvulas de retención y equipos de conmutación de fuente, según sea necesario.

Tuberías de distribución de gas: Transportan los gases desde la central de suministro hasta los laboratorios y las estaciones de trabajo individuales. El trazado de las tuberías debe minimizar las pérdidas de presión innecesarias, evitar servicios incompatibles y permitir la inspección y el mantenimiento.

Reguladores de presión secundarios: Reducen o estabilizan la presión cerca del punto de uso cuando la aplicación requiere una presión de suministro más baja o más precisa.

Tomas de gas terminales: Proporcionan conexiones controladas para instrumentos de laboratorio, equipos analíticos y aparatos experimentales. La configuración de las tomas debe evitar la conexión accidental a servicios de gas incompatibles.

Equipos de seguridad y monitorización: Pueden incluir sensores de presión, detectores de gas, alarmas, válvulas de cierre automático y dispositivos de aislamiento de emergencia, según los riesgos y los requisitos operativos.

La configuración final del sistema debe basarse en una evaluación documentada de los tipos de gas, la pureza requerida, el consumo, la presión de funcionamiento, la demanda simultánea y los requisitos de seguridad del laboratorio.

3. Diseño de gasoductos: Demanda de gas y capacidad del sistema
Los cálculos precisos de la demanda de gas son fundamentales para un sistema de suministro de gas fiable en un laboratorio central. Una tubería de tamaño insuficiente puede provocar caídas de presión excesivas y un rendimiento inestable de los instrumentos, mientras que una red sobredimensionada innecesariamente puede aumentar los costes del proyecto y complicar ciertas aplicaciones de bajo caudal.

El proceso de diseño debe comenzar con un inventario completo de los equipos que consumen gas.

Para cada instrumento o estación de trabajo, los ingenieros deben identificar:

Tipo de gas y grado de pureza requeridos.
Consumo normal y máximo de gas.
Presión de entrada requerida y variación de presión aceptable.
Horario de funcionamiento y patrones de uso previstos.
Número de tomas de corriente que pueden funcionar simultáneamente.
Requisitos de expansión futura.
La carga total conectada no representa necesariamente la demanda máxima real. Los ingenieros deben establecer un factor de diversidad realista basado en los horarios de operación y las condiciones del proceso, en lugar de asumir que cada salida funcionará continuamente a su caudal máximo.

El dimensionamiento de las tuberías debe tener en cuenta las propiedades del gas, la presión de operación, la temperatura, la longitud de la tubería, los accesorios, las válvulas, los reguladores y los caudales previstos. Los cálculos de pérdida de presión deben considerar tanto los tramos rectos de tubería como la resistencia local generada por codos, derivaciones, filtros y otros componentes.

Para gases analíticos de alta pureza, la estabilidad de presión que requieren los instrumentos puede ser tan importante como la capacidad de flujo total. La cromatografía de gases, la espectrometría de masas, la espectroscopia y otras aplicaciones analíticas pueden requerir condiciones de suministro cuidadosamente controladas.

El diseño también debe tener en cuenta la presión mínima de funcionamiento en la salida más alejada y la variación de presión que se produce cuando varios instrumentos funcionan simultáneamente.

Un ingeniero cualificado debe realizar los cálculos de dimensionamiento final utilizando un método apropiado para el flujo de gases compresibles y las normas de ingeniería aplicables. No se deben aplicar indiscriminadamente suposiciones simples sobre el flujo de líquidos a las tuberías de gas comprimido.

4. Selección de materiales adecuados para las tuberías
La selección del material de la tubería afecta a la pureza del gas, la resistencia a la corrosión, la integridad mecánica, la estanqueidad y los requisitos de mantenimiento.

Los distintos gases y aplicaciones de laboratorio requieren diferentes especificaciones de materiales. El proceso de selección debe tener en cuenta la compatibilidad con los gases, la presión de funcionamiento, la temperatura, la sensibilidad a la humedad, los límites de contaminación y el nivel de limpieza requerido.

4.1 Tuberías de acero inoxidable
El acero inoxidable se utiliza ampliamente en los sistemas de distribución de gases de laboratorio debido a su resistencia mecánica, resistencia a la corrosión y compatibilidad con muchos gases de laboratorio.

Para aplicaciones de alta pureza, se puede seleccionar acero inoxidable 316L si sus propiedades y el estado de su superficie cumplen con las especificaciones requeridas para el servicio de gas. Los tubos electropulidos o los tubos de acero inoxidable con limpieza especial pueden ser adecuados para aplicaciones que requieren una menor generación de partículas y contaminación superficial.

Sin embargo, el grado de acero inoxidable por sí solo no garantiza una alta pureza del gas. El acabado superficial, los procedimientos de limpieza, la calidad de la soldadura, el control de la humedad, el diseño de los accesorios y las prácticas de instalación también influyen en el rendimiento del sistema.

La soldadura orbital puede utilizarse para instalaciones de tuberías de acero inoxidable adecuadas con el fin de mejorar la uniformidad de la soldadura y reducir los riesgos de contaminación, siempre que la realice personal cualificado en condiciones controladas.

4.2 Tubería de cobre
Los tubos de cobre pueden ser adecuados para ciertos servicios de gas limpio y no corrosivo cuando el material, los accesorios, la presión nominal y los requisitos de limpieza son compatibles con la aplicación.

No debe seleccionarse automáticamente para todos los gases de laboratorio. Antes de la instalación, deben evaluarse la compatibilidad del gas, el contenido de humedad, los requisitos de servicio de oxígeno y la posibilidad de reacciones químicas.

4.3 Materiales especializados
Ciertos gases corrosivos o reactivos pueden requerir aleaciones especiales, componentes poliméricos homologados o sistemas de suministro de gas específicos. La elección depende de la composición, concentración, contenido de humedad, presión y temperatura exactas del gas.

Los materiales que funcionan bien con un gas pueden no ser adecuados para otro. Los ingenieros deben verificar la compatibilidad utilizando documentación técnica fiable y las normas industriales aplicables.

Todos los materiales de las tuberías, válvulas, juntas, reguladores y accesorios deben tener clasificaciones de presión adecuadas para las condiciones máximas de funcionamiento previsibles.

5. Regulación y control de la presión
El control de la presión es uno de los elementos más importantes en el diseño de un sistema central de suministro de gases para laboratorios.

Las bombonas de gas y las fuentes de gas a granel pueden operar a presiones considerablemente superiores a las requeridas por los instrumentos de laboratorio. Un sistema de regulación de presión adecuado reduce la presión de la fuente a una presión de distribución apropiada y mantiene un suministro estable a medida que cambian las condiciones de funcionamiento.

Una configuración típica incluye la regulación primaria de la presión cerca de la fuente de gas y la regulación secundaria cerca del laboratorio o punto de uso, cuando sea necesario.

Los reguladores primarios deben seleccionarse según la presión de entrada, la presión de salida, la capacidad de flujo, la compatibilidad con los gases y la estabilidad de control requerida. Para gases de alta pureza, los reguladores diseñados para servicio de gases limpios pueden ayudar a reducir los riesgos de contaminación.

Los reguladores de diafragma pueden ser adecuados para ciertas aplicaciones de alta pureza, ya que permiten un flujo de gas limpio y un control preciso de la presión cuando se especifican correctamente. Sin embargo, al seleccionar un regulador, también se debe considerar la compatibilidad del gas, los materiales del asiento, la construcción interna y las condiciones de funcionamiento.

Para gases con presión de suministro inestable o alta variación en el consumo, los ingenieros podrían necesitar evaluar sistemas de conmutación automática. Estos sistemas pueden alternar entre las fuentes de gas principal y de reserva para garantizar la continuidad del suministro.

Los sistemas de conmutación deben configurarse para evitar interrupciones de presión inaceptables y deben proporcionar una indicación de estado o alarmas adecuadas cuando sea necesario.

Cada servicio de gas debe tener límites de presión de funcionamiento claramente definidos. Los dispositivos de alivio de presión, la protección contra sobrepresión y los sistemas de aislamiento deben seleccionarse e instalarse de acuerdo con el diseño del sistema y los códigos aplicables.

6. Enrutamiento de tuberías y diseño del laboratorio
Un trazado eficaz de las tuberías reduce la pérdida de presión, simplifica el mantenimiento y contribuye a la seguridad del laboratorio.

La ruta principal de distribución debe planificarse antes de que comience la construcción. Los ingenieros deben coordinar el trazado del gasoducto con los planos arquitectónicos, las instalaciones eléctricas, los sistemas de ventilación, los equipos de protección contra incendios, los servicios de agua y el mobiliario de laboratorio.

Las tuberías deben estar sujetas a intervalos adecuados y protegidas contra vibraciones, impactos, daños mecánicos e interferencias no autorizadas.

Siempre que sea posible, las vías de distribución deben permanecer accesibles para su inspección y mantenimiento. Las instalaciones ocultas deben diseñarse de manera que las juntas y los componentes críticos puedan inspeccionarse o recibir mantenimiento según lo exijan las normas aplicables.

Los distintos servicios de gas deben identificarse claramente mediante etiquetas uniformes y los códigos de color locales correspondientes. Las etiquetas deben indicar el tipo de gas y, cuando sea necesario, la dirección del flujo y la información del servicio.

Las tuberías de gas no deben identificarse únicamente por su color. Las etiquetas escritas y las conexiones de salida compatibles brindan medidas de seguridad adicionales contra conexiones incorrectas.

Los gases incompatibles deben separarse cuando así lo exijan sus propiedades químicas y la normativa aplicable. Los gases inflamables, oxidantes, tóxicos, corrosivos e inertes pueden requerir diferentes medidas de almacenamiento, distribución, ventilación, monitorización y aislamiento de emergencia.

El hidrógeno y otros gases inflamables requieren especial atención a las fuentes de ignición, la ventilación, la detección de fugas y la idoneidad de los equipos eléctricos. Los gases tóxicos o corrosivos pueden requerir armarios de gas, ventilación por extracción localizada, monitorización específica y sistemas de parada automática basados ​​en una evaluación formal de riesgos.

Los sistemas de oxígeno requieren materiales y componentes adecuados para su uso. Es fundamental controlar la presencia de aceite, grasa y otros contaminantes combustibles, ya que pueden generar graves riesgos de incendio en entornos ricos en oxígeno.

7. Procedimientos de instalación y control de calidad
La instalación profesional es esencial para garantizar que un sistema de tuberías de gas de laboratorio funcione según lo previsto.

Antes de la instalación, el equipo del proyecto debe verificar los planos aprobados, las especificaciones de los materiales, las hojas de datos de los equipos, los requisitos de compatibilidad de gases y el plan de calidad de la construcción.

Paso 1: Verificar materiales y componentes.
Verifique las dimensiones de los tubos, los certificados de materiales cuando sean necesarios, las especificaciones del regulador, las presiones nominales de las válvulas, los tipos de conexiones, los sellos y las configuraciones de salida de los terminales.

Los materiales deben almacenarse en condiciones limpias y protegidos de la humedad, el polvo, el aceite y otros contaminantes. Los componentes destinados al servicio con gas de alta pureza deben permanecer sellados hasta su instalación, siempre que sea posible.

Paso 2: Prepare el área de instalación
Confirmar las rutas de las tuberías, las ubicaciones de soporte, las distancias de seguridad para los equipos, los requisitos de acceso y la coordinación con otros servicios del edificio.

La zona de instalación debe prepararse para minimizar la introducción de escombros de construcción y contaminación en la red de distribución de gas.

Paso 3: Instalar las tuberías
El corte, el desbarbado, la limpieza, la unión y la soldadura deben realizarse siguiendo los procedimientos aprobados que sean apropiados para el material y el servicio de gas.

Para sistemas de acero inoxidable de alta pureza, se puede especificar la soldadura orbital controlada u otros métodos de unión cualificados. Los parámetros de soldadura, las condiciones de purga y los requisitos de inspección deben establecerse antes de comenzar el trabajo.

Los extremos abiertos de los tubos deben taparse durante las interrupciones de la instalación. Las herramientas y los consumibles utilizados para sistemas de gas limpio deben ser adecuados para la aplicación y mantenerse limpios.

Paso 4: Instalación de válvulas y equipos de control de presión.
Instale las válvulas de aislamiento, los reguladores de presión, los filtros, los manómetros, los sensores y demás componentes de acuerdo con los planos aprobados y las instrucciones del fabricante.

Los equipos deben estar orientados para garantizar un funcionamiento, inspección y mantenimiento seguros. Deben respetarse la dirección del flujo, los requisitos de entrada y salida del regulador y las especificaciones de conexión de los instrumentos.

Paso 5: Etiquetar y documentar el sistema.
Coloque etiquetas de identificación de gas permanentes y verifique que cada toma de corriente corresponda al servicio de gas previsto.

Actualizar los planos finales para que reflejen las rutas reales de las tuberías, los puntos de aislamiento, la ubicación de los reguladores y los identificadores de los equipos.

8. Pruebas, puesta en marcha y purga de gas
Antes de poner en funcionamiento un sistema de suministro de gases de laboratorio, es necesario inspeccionarlo y probarlo.

Las pruebas deben realizarse siguiendo un plan de puesta en marcha documentado, basado en el servicio de gas, el diseño de la tubería, la presión nominal, las normas aplicables y los requisitos de los fabricantes de equipos.

8.1 Pruebas de presión y fugas
El oleoducto terminado deberá someterse a las pruebas de presión y fugas especificadas, utilizando un medio y un procedimiento de prueba aprobados.

La presión de prueba, la duración, los criterios de aceptación y las medidas de aislamiento deben ser establecidos por personal cualificado. Las pruebas neumáticas pueden almacenar una cantidad considerable de energía y, por lo tanto, requieren precauciones especiales, zonas de exclusión y presurización controlada.

El oxígeno, los gases inflamables y los gases tóxicos no deben utilizarse como sustitutos casuales de un medio de prueba aprobado. El método seleccionado debe ser apropiado para la tubería y el servicio previsto.

Los métodos de detección de fugas pueden incluir soluciones de detección de fugas aprobadas, procedimientos de caída de presión o pruebas instrumentales adecuadas. El método debe ser compatible con los requisitos de limpieza y materiales del sistema.

8.2 Purga y limpieza
Tras las pruebas, puede ser necesario purgar la tubería para eliminar el aire, la humedad, los residuos del medio de prueba, las partículas u otros contaminantes.

Los procedimientos de purga deben diseñarse para cada servicio de gas y configuración del sistema específicos. El gas de purga debe ser compatible con la tubería y su descarga debe dirigirse a un lugar seguro o a un sistema de tratamiento adecuado.

Deben considerarse la deficiencia de oxígeno, la inflamabilidad, la toxicidad y los riesgos de vertido ambiental. La purga no debe provocar una liberación incontrolada en espacios de laboratorio ocupados.

En el caso de sistemas de alta pureza, puede ser necesaria una verificación adicional para demostrar que la humedad, el oxígeno u otros contaminantes se encuentran dentro de los límites requeridos.

8.3 Puesta en marcha funcional
La puesta en marcha debe verificar la regulación de la presión, la capacidad de flujo, el funcionamiento de las válvulas, el rendimiento de conmutación, las alarmas, la detección de gas y las funciones de parada de emergencia, en caso de que estén instaladas.

Cada terminal debe verificarse conforme a los requisitos de identificación de gas y presión aprobados. Los resultados de las pruebas pertinentes deben registrarse antes de que el sistema sea aceptado para su funcionamiento.

9. Requisitos de seguridad y gestión de riesgos
La seguridad de los gases en el laboratorio depende de la interacción entre el diseño de ingeniería, la selección de equipos, los procedimientos operativos y la capacitación del personal.

Una evaluación formal de riesgos debe identificar los peligros asociados a cada gas y determinar las medidas de protección necesarias.

Las medidas de seguridad importantes pueden incluir:

Almacenamiento seguro de cilindros y procedimientos adecuados para su manipulación.
Ventilación adecuada en las zonas de almacenamiento y de equipos.
Detección de gases en servicios que presentan riesgos significativos de fugas.
Aislamiento automático o desconexión de emergencia cuando así lo requiera la evaluación de riesgos.
Válvulas de aislamiento de emergencia claramente accesibles.
Alivio de presión adecuado y protección contra sobrepresión.
Separación de gases incompatibles y correcta separación de fuentes de ignición.
Procedimientos operativos escritos y planes de respuesta ante emergencias.
Capacitación del personal en detección de fugas, respuesta a alarmas y reemplazo seguro de cilindros.
La necesidad de armarios de gas, válvulas de cierre automático, ventilación por extracción y monitorización continua depende de las propiedades del gas, la cantidad, la presión de suministro, la configuración de la sala y la normativa aplicable.

Los diseñadores deben consultar los códigos de construcción y contra incendios locales pertinentes, los requisitos de seguridad laboral, las normas específicas para gases y las guías de ingeniería reconocidas. En Estados Unidos, los requisitos aplicables pueden incluir disposiciones de la NFPA, la OSHA y los códigos mecánicos, contra incendios y de plomería pertinentes, según la instalación.

No existe una norma única que se aplique de forma idéntica a todos los laboratorios. Los requisitos que rigen el proyecto deben establecerse al inicio del mismo.

10. Mantenimiento y rendimiento a largo plazo
El mantenimiento regular ayuda a preservar la pureza del gas, la estabilidad de la presión, la disponibilidad del sistema y la seguridad operativa.

Un programa de mantenimiento debe abarcar los equipos de suministro central, los reguladores de presión, los paneles de conmutación automática, las válvulas, los filtros, los soportes de las tuberías, las salidas terminales, los detectores de gas y los sistemas de alarma.

Los intervalos de inspección deben basarse en las recomendaciones del fabricante, la gravedad del servicio, los requisitos reglamentarios y la evaluación de riesgos del laboratorio.

Las actividades de mantenimiento pueden incluir la comprobación del funcionamiento del regulador, la inspección de daños físicos o corrosión, la verificación de las lecturas de presión, la prueba de las alarmas, la confirmación de la calibración del detector y el examen de los sistemas de sujeción de los cilindros.

Los filtros deben reemplazarse según su estado y vida útil especificada. Los reguladores y las válvulas deben revisarse o reemplazarse cuando los resultados de la inspección indiquen deterioro o cuando su rendimiento esté fuera de los límites especificados.

Cualquier modificación en la red de tuberías debe evaluarse para determinar su efecto en la caída de presión, la capacidad de flujo, la compatibilidad de los gases y los controles de seguridad. Las nuevas salidas o instrumentos pueden aumentar la demanda simultánea y requerir una nueva evaluación de la capacidad.

Los registros de mantenimiento precisos, los planos actualizados y los resultados documentados de la puesta en marcha facilitan la resolución de problemas y la expansión futura.


11. Conclusión
Un sistema central de suministro de gases para laboratorio bien diseñado proporciona una base fiable para las pruebas analíticas, la investigación científica, el control de calidad y las operaciones de laboratorio industrial.

El diseño exitoso de un oleoducto requiere más que seleccionar tuberías y conectar cilindros de gas. Implica cálculos precisos de la demanda, materiales compatibles, una regulación de presión adecuada, un trazado eficaz del oleoducto, prácticas de instalación controladas, pruebas documentadas y una planificación de seguridad integral.

Cada servicio de gas debe evaluarse según sus requisitos de pureza, propiedades físico-químicas, presión de operación, caudal y riesgos potenciales. Una instalación y puesta en marcha adecuadas garantizan que el sistema suministre gas en las condiciones requeridas, minimizando la contaminación, las fugas y las interrupciones operativas.

Para los laboratorios que planifican una nueva instalación o la modernización de una existente, trabajar con ingenieros experimentados en sistemas de suministro de gas y contratistas de instalación cualificados puede ayudar a establecer una solución que satisfaga tanto los requisitos operativos actuales como las necesidades de expansión futuras. Un enfoque sistemático del diseño, la instalación y el mantenimiento garantiza la fiabilidad a largo plazo y operaciones de laboratorio más seguras.

Para obtener más información sobre el diseño de tuberías y las pautas de instalación para sistemas centrales de suministro de gas para laboratorios, puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
