Regulador de contrapresión vs. Regulador reductor de presión

Regulador de contrapresión vs. Regulador reductor de presión

En el ámbito de los sistemas de control de fluidos, los reguladores desempeñan un papel fundamental en el mantenimiento de niveles de presión óptimos para garantizar el funcionamiento eficiente, la seguridad y la vida útil de los equipos. Dos tipos de reguladores de uso común son el regulador de contrapresión (BPR) y el regulador reductor de presión (PRR). Si bien ambos dispositivos están diseñados para gestionar la presión en tuberías, tanques y sistemas de proceso, funcionan de maneras fundamentalmente diferentes y cumplen funciones distintas. Comprender las diferencias entre estos reguladores es crucial para ingenieros, técnicos y diseñadores de sistemas en industrias como la del petróleo y el gas, el procesamiento químico, la farmacéutica y el tratamiento de aguas.

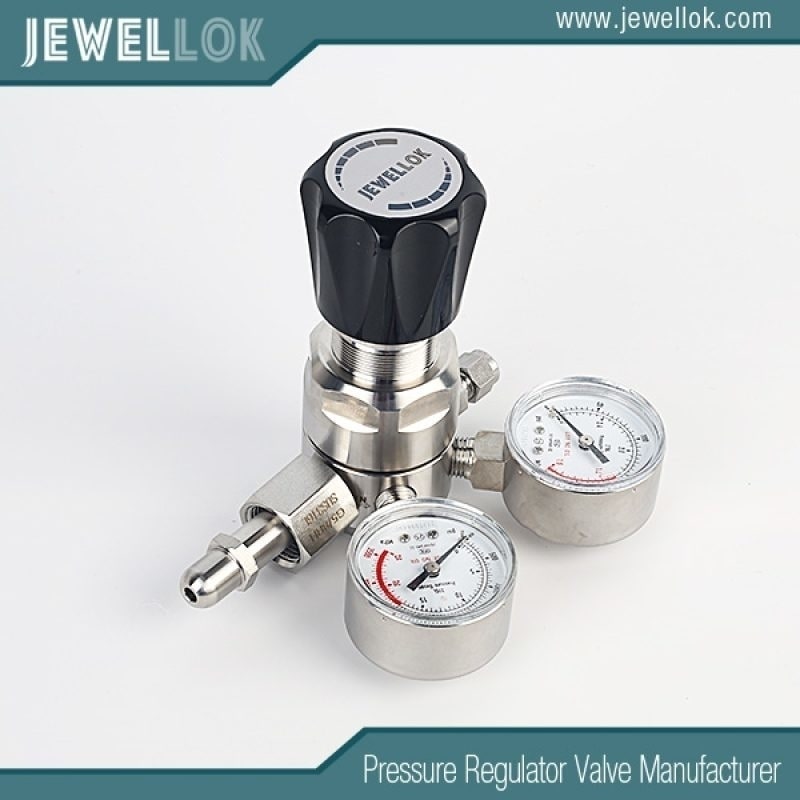

Un regulador reductor de presión, a menudo llamado simplemente reductor de presión, se utiliza principalmente para reducir la presión de una fuente de alta presión a un nivel más bajo y manejable aguas abajo. Esto garantiza que los equipos y procesos reciban un suministro constante de fluido a la presión deseada, evitando daños por sobrepresurización. Por otro lado, un regulador de contrapresión mantiene una presión constante aguas arriba controlando el flujo aguas abajo, generalmente ventilando o aliviando el exceso de presión. Actúa como válvula de alivio en muchos casos, protegiendo los componentes aguas arriba de caídas o fluctuaciones de presión.

Este artículo profundiza en los aspectos técnicos de ambos reguladores, explorando sus principios de funcionamiento, diseños, aplicaciones y diferencias clave. Al comparar estos dispositivos, buscamos ofrecer una guía completa para seleccionar el regulador adecuado para necesidades de ingeniería específicas. El análisis abarcará la mecánica operativa, las características de rendimiento, las consideraciones de instalación y las implicaciones prácticas, garantizando una comprensión completa tanto para principiantes como para profesionales con experiencia.




Sistema de suministro de gases especiales a granel (BSGS)
Comprensión de los reguladores reductores de presión

Los reguladores reductores de presión son comunes en sistemas donde es necesario reducir la presión de fluidos a alta presión para un uso seguro. La función principal de un regulador reductor de presión (PRR) es ajustar automáticamente la presión de salida a un valor preestablecido, independientemente de las variaciones en la presión de entrada o el caudal. Esto se logra mediante una combinación de componentes mecánicos que detectan y responden a los cambios de presión.

Principio de funcionamiento

En el corazón de un PRR se encuentra un diafragma o pistón que actúa como elemento sensor. El regulador consta de un puerto de entrada conectado a la fuente de alta presión, un puerto de salida que conecta con el lado de baja presión, un asiento de válvula, un obturador o tapón de válvula y un mecanismo accionado por resorte. Cuando la presión de entrada supera el punto de ajuste, el fluido presiona contra el diafragma, que a su vez mueve el tapón de la válvula para restringir el flujo y reducir así la presión de salida. Un resorte de referencia proporciona la fuerza opuesta al diafragma, lo que permite al usuario ajustar la presión de salida deseada.

En diseños más avanzados, como los PRR operados por piloto, una válvula piloto más pequeña controla la válvula principal. Esta configuración mejora la precisión, especialmente en aplicaciones de alto caudal, al utilizar la propia presión del sistema para operar la válvula principal. Por ejemplo, en un PRR de dos etapas, la primera etapa reduce la presión a un nivel intermedio y la segunda la ajusta a la presión de salida final, minimizando la caída de presión (la caída de la presión de salida a medida que aumenta el caudal).

Tipos de reguladores reductores de presión

Los PRR vienen en varias configuraciones para adaptarse a diferentes medios y condiciones:

**PRR de acción directa**: Sencillos y compactos, ideales para aplicaciones de bajo caudal, como el suministro de gases de laboratorio. Se basan únicamente en el resorte y el diafragma, sin pilotos externos.

– **PRR operados por piloto**: adecuados para sistemas de alta capacidad, como la distribución de gas industrial, donde ofrecen mayor precisión en una amplia gama de caudales.

– **PRR con domo cargado**: utilizan un domo de gas en lugar de un resorte para ajustar el punto de ajuste, lo que proporciona capacidades de control remoto en entornos peligrosos.

Los materiales de construcción varían según el fluido: acero inoxidable para gases corrosivos, latón para aplicaciones no corrosivas y elastómeros como Viton para sellar.

Aplicaciones

Los PRR son esenciales en numerosos sectores. En sistemas de gas residenciales y comerciales, reducen la presión de las tuberías de 60-100 psi a 0.5-5 psi para electrodomésticos. En plantas químicas, controlan la presión de los reactivos para prevenir explosiones. Las redes de distribución de agua utilizan PRR para mantener una presión constante en las tuberías principales, reduciendo fugas y roturas de tuberías. En sistemas neumáticos, garantizan que las herramientas funcionen a presiones óptimas, mejorando así la eficiencia.

Consideraciones de rendimiento

Las métricas clave para los reguladores de presión de retorno (PRR) incluyen la presión de bloqueo (el aumento de presión tras la interrupción del flujo), la caída de presión y la relación de reducción (el rango de caudales en el que se mantiene la precisión). Un dimensionamiento adecuado es fundamental; los reguladores subdimensionados causan una caída de presión excesiva, mientras que los sobredimensionados provocan inestabilidad. El mantenimiento consiste en revisar el desgaste del diafragma, la erosión del asiento y la fatiga del resorte, generalmente de forma periódica.



Comprensión de los reguladores de contrapresión

Los reguladores de contrapresión , también conocidos como reguladores de presión o de alivio, funcionan según el principio opuesto al de los reguladores de presión de alivio (PRR). En lugar de reducir la presión aguas abajo, mantienen una presión mínima aguas arriba controlando el caudal de salida. Esto los hace indispensables en sistemas donde la estabilidad de la presión aguas arriba es fundamental.

Principio de funcionamiento

Un BPR generalmente cuenta con una entrada aguas arriba, una salida a un sistema de ventilación o de baja presión, un diafragma sensor, un tapón de válvula y un resorte ajustable. El diafragma detecta la presión aguas arriba. Cuando esta presión supera el punto de ajuste, comprime el resorte, abriendo la válvula para permitir que el exceso de fluido escape aguas abajo, aliviando así la presión aguas arriba. Si la presión aguas arriba cae por debajo del punto de ajuste, la válvula se cierra para recuperar la presión.

A diferencia de los PRR, que regulan el caudal de entrada, los BPR regulan el caudal de salida. En las versiones con piloto, este detecta la presión aguas arriba y modula la válvula principal para un control preciso en condiciones fluctuantes. Los BPR autónomos utilizan el fluido del proceso para su accionamiento, mientras que los de piloto externo utilizan una fuente de fluido independiente para una mayor sensibilidad.

Tipos de reguladores de contrapresión

Los BPR se clasifican según el diseño y la aplicación:

– BPR con resorte: modelos básicos para uso general, ajustables mediante un tornillo de tensión de resorte.

– BPR operados por piloto: para aplicaciones de alta precisión, como en sistemas de cromatografía, donde pequeñas variaciones de presión pueden afectar los resultados.

– BPR con domo: permiten cambios de puntos de ajuste remotos, útiles en procesos automatizados.

Los materiales de construcción incluyen aleaciones para servicio de alta temperatura y polímeros para entornos corrosivos de baja presión.

Aplicaciones

Los BPR son fundamentales en situaciones que requieren mantenimiento de la presión aguas arriba. En sistemas de bombeo, previenen la cavitación al garantizar una presión de succión suficiente. En procesos de separación, como en columnas de destilación, los BPR mantienen la presión de la columna para una eficiencia de separación óptima. Las aplicaciones de alivio en tanques protegen contra la sobrepresurización mediante la ventilación de gases. En sistemas hidráulicos, mantienen la contrapresión para mejorar la respuesta de la válvula de control. La industria farmacéutica utiliza BPR para controlar las presiones de los reactores, garantizando velocidades de reacción constantes.

Consideraciones de rendimiento

Los parámetros importantes incluyen la capacidad de alivio (caudal a plena apertura), la presión de reasiento (presión a la que la válvula cierra tras el alivio) y el cierre hermético (capacidad de sellar completamente). El dimensionamiento implica calcular el caudal máximo de alivio en función de las perturbaciones del sistema. El mantenimiento se centra en la integridad del asiento de la válvula y la flexibilidad del diafragma, con pruebas periódicas para detectar la desviación del punto de ajuste.



Diferencias clave entre reguladores de contrapresión y reductores de presión

Si bien ambos reguladores gestionan la presión, sus orientaciones operativas y sus impactos en la dinámica del sistema difieren significativamente.

Orientación funcional

La principal distinción radica en la ubicación del control de presión. Los PRR controlan la presión aguas abajo modulando el caudal de entrada, lo que los convierte en dispositivos de acción directa. Los BPR controlan la presión aguas arriba modulando el caudal de salida, actuando como dispositivos de acción inversa. Esto significa que un PRR se instala aguas arriba del punto de uso, mientras que un BPR se coloca aguas abajo o en los puntos de alivio.

Diseño y Componentes

Los PRR suelen tener orificios más grandes para un alto caudal, con énfasis en minimizar la caída de presión. Los BPR priorizan la respuesta rápida a los picos de presión, con diseños que incorporan vías de alivio más amplias. Los elementos sensores de los PRR están expuestos a la presión de salida, mientras que en los BPR, detectan la presión de entrada (aguas arriba). Los sistemas piloto de los PRR amplifican la fuerza para el cierre, mientras que en los BPR, ayudan a la apertura.

Características de flujo

En los PRR, el flujo aumenta a medida que aumenta la demanda, con una mayor apertura del regulador. En los BPR, el flujo solo ocurre durante los eventos de alivio, permaneciendo cerrado en caso contrario. Esta operación intermitente en los BPR contrasta con la modulación continua en los PRR.

Aplicaciones e integración de sistemas

Los PRR son adecuados para el control del lado del suministro, como los procesos de alimentación desde fuentes de alta presión. Los BPR destacan en funciones de protección y mantenimiento, como en circuitos de derivación o sistemas de venteo. En una configuración combinada, un PRR puede reducir la presión de suministro, mientras que un BPR mantiene la contrapresión en una línea de recirculación.

Ventajas y Desventajas de la Cirugía de

Los PRR ofrecen una presión de salida estable, eficiencia energética (al reducir la alta presión innecesaria) y facilidad de integración en los sistemas de distribución. Sin embargo, pueden presentar ruido y vibraciones, y requieren filtros para evitar obstrucciones. Los BPR ofrecen una excelente protección aguas arriba, una respuesta rápida a las sobretensiones y versatilidad en aplicaciones de alivio. Entre sus desventajas se incluyen la posible pérdida de fluido durante el alivio y mayores necesidades de mantenimiento debido al flujo erosivo.

En términos de costo, los PRR suelen ser más económicos para aplicaciones estándar, mientras que los BPR especializados para alivio de alta presión pueden ser más costosos. En términos de energía, los PRR ahorran energía al reducir la presión, mientras que los BPR pueden desperdiciarla mediante el venteo.



Análisis comparativo mediante ejemplos

Considere un sistema de distribución de gas natural: Un PRR en la estación de entrada de la ciudad reduce la presión de la línea de transmisión de 500 psi a 50 psi para las tuberías principales locales. Aguas abajo, un BPR en una línea de derivación mantiene la presión mínima durante la baja demanda, lo que evita problemas de empaquetamiento de la línea.

En un reactor químico: Un PRR suministra materia prima a presión controlada, lo que garantiza un aporte constante. Un BPR en la línea de efluentes mantiene la presión del reactor, optimizando el rendimiento.

En prensas hidráulicas: los PRR regulan la entrada a los actuadores, mientras que los BPR en las líneas de retorno proporcionan contrapresión para un funcionamiento suave.

Estos ejemplos resaltan cómo los PRR se centran en la entrega, y los BPR en el mantenimiento y la protección.



Criterios de selección

La elección entre un PRR y un BPR depende de los requisitos del sistema:

– Punto de control de presión: aguas abajo para PRR, aguas arriba para BPR.

– Régimen de flujo: Continuo para PRR, intermitente para BPR.

– Propiedades del medio: La viscosidad, la corrosividad y la temperatura influyen en la selección del material.

– Cumplimiento normativo: Las normas de seguridad como ASME para recipientes a presión pueden exigir tipos específicos.

– Costo y mantenimiento: Equilibrar la inversión inicial con la confiabilidad a largo plazo.

Los ingenieros deben realizar cálculos de caída de presión, simulaciones de flujo y evaluaciones de riesgos para garantizar la elección óptima.




Fabricante de sistemas de control de fluidos en China
Conclusión

Los reguladores de contrapresión y los reguladores reductores de presión son herramientas indispensables en la gestión de sistemas de fluidos, cada uno con una excelente experiencia en su nicho. Los PRR garantizan un suministro seguro y eficiente de fluidos a presiones reducidas, mientras que los BPR protegen la integridad aguas arriba al eliminar los excesos. Sus diferencias en principio, diseño y aplicación subrayan la importancia de una selección precisa para evitar ineficiencias o fallos.

A medida que las industrias evolucionan con las demandas de automatización y sostenibilidad, los sistemas híbridos que incorporan ambos reguladores serán cada vez más comunes. Comprender estos dispositivos no solo mejora el rendimiento del sistema, sino que también contribuye a operaciones más seguras y fiables. Para los ingenieros, dominar las diferencias entre los reguladores de presión (BPR) y los reguladores de presión de presión (PRR) es clave para encontrar soluciones innovadoras en el control de la presión.
