¿Cuál es la diferencia entre un sistema de gas integrado (IGS) y un sistema de gas integrado modular (TMS)?

¿Cuál es la diferencia entre un sistema de gas integrado (IGS) y un sistema de gas integrado modular (TMS)?

En la industria de semiconductores, en constante evolución, el control y suministro precisos de gases de alta pureza son fundamentales para procesos de fabricación como el grabado, la deposición y la limpieza. Los sistemas de suministro de gas garantizan que gases especiales como el nitrógeno, el argón, el hidrógeno y diversos gases reactivos se suministren de forma segura, eficiente y sin contaminación. Entre estos sistemas, los Sistemas Integrados de Gas (IGS) y los Sistemas Modulares Integrados de Gas (TMS) representan tecnologías clave que han transformado la gestión de gases en las instalaciones de fabricación.

IGS se refiere a plataformas integradas que combinan válvulas, accesorios, reguladores y otros componentes en un sistema unificado para el control de gases. Estos sistemas surgieron como respuesta a la necesidad de mayor pureza, fiabilidad y compacidad en la producción de semiconductores. Por otro lado, TMS, a menudo asociado con diseños modulares avanzados como el Sistema Modular Talon, se basa en los principios de IGS, priorizando la modularidad, la configurabilidad y la escalabilidad. Si bien ambos buscan optimizar el suministro de gas, sus diferencias radican en la filosofía de diseño, la facilidad de instalación, los requisitos de mantenimiento y el rendimiento general.

Este artículo explora los fundamentos de IGS y TMS, destacando sus características, aplicaciones y distinciones clave. Al comprender estas diferencias, los ingenieros y gerentes de instalaciones pueden tomar decisiones informadas para mejorar la productividad, reducir el tiempo de inactividad y disminuir los costos operativos en entornos de fabricación de alta tecnología. Profundizaremos en los aspectos técnicos, las ventajas y las posibles desventajas, ofreciendo una comparación completa para guiar la implementación práctica.

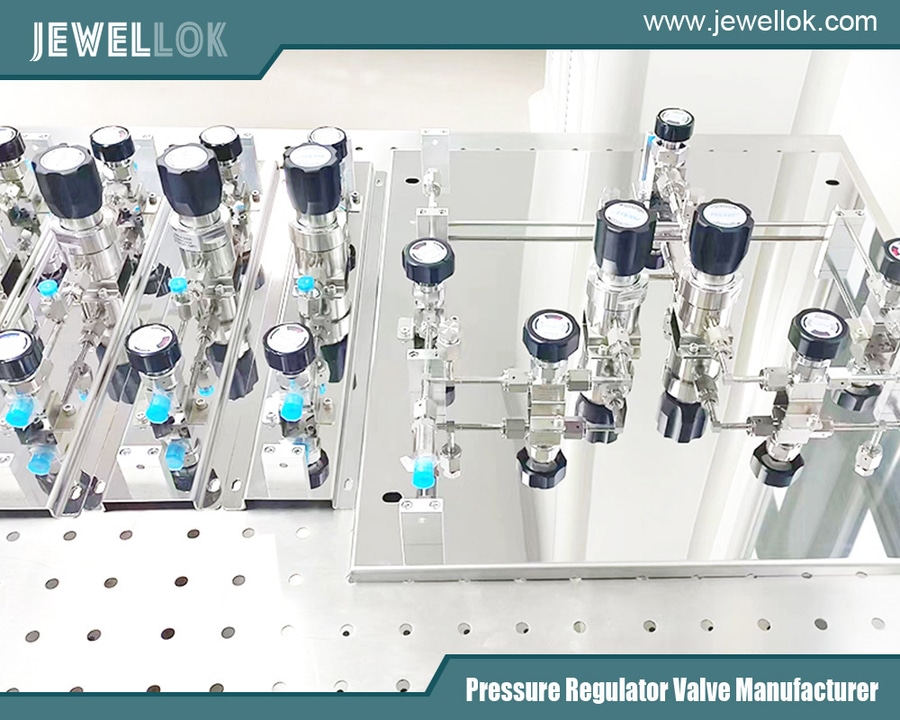

Colectores de cambio semiautomáticos de acero inoxidable de alta pureza
Descripción general de los sistemas integrados de gas (IGS)

Los Sistemas Integrados de Gas (SIG) son soluciones de ingeniería diseñadas para optimizar la manipulación de gases en entornos industriales, especialmente en la fabricación de semiconductores. Estos sistemas integran múltiples componentes, como válvulas manuales y neumáticas, reguladores de presión, filtros, controladores de flujo y transductores, en una sola unidad cohesiva. El objetivo principal es minimizar las fugas, garantizar la pureza del gas y mantener caudales constantes en condiciones de proceso variables.



Características principales de IGS

Los sistemas IGS suelen contar con una arquitectura de montaje superficial que cumple con estándares como los de Semiconductor Equipment and Materials International (SEMI). Este diseño permite montar los componentes directamente sobre un sustrato base, lo que reduce el número de conexiones y los posibles puntos de fallo. Por ejemplo, los sistemas suelen utilizar sellos metal-metal, como los sellos W o C, para lograr la hermeticidad y evitar la contaminación por gases o partículas atmosféricas.

Las especificaciones técnicas varían según el fabricante, pero los atributos comunes incluyen:
– Presiones de funcionamiento de hasta 1 MPa (aproximadamente 145 psi).
– Rango de temperatura de -10°C a 80°C, adecuado para el manejo de gases de materiales especiales.
– Dimensiones compactas, con series como 1.125W o 1.5W que ofrecen espacios tan pequeños como 1.125 pulgadas para rutas de flujo estándar.
– Materiales como acero inoxidable (SUS316L) para resistencia a la corrosión y pureza ultra alta.

Los conceptos básicos de los IGS se centran en la mejora del rendimiento mediante mejoras tecnológicas, su compacidad para adaptarse a salas blancas con espacio limitado y la fiabilidad mediante robustos mecanismos de sellado. Por ejemplo, algunos IGS incorporan puertos de fuga y piezas desmontables que facilitan inspecciones rápidas sin interrumpir el funcionamiento del sistema.



Aplicaciones en la industria de semiconductores

En la fabricación de semiconductores, los IGS son indispensables para procesos que requieren mezclas de gases precisas. Se utilizan en la deposición química de vapor (CVD), el grabado de plasma y la implantación de iones, donde incluso impurezas mínimas pueden provocar defectos en los microchips. Más allá de los semiconductores, los IGS se aplican en los sectores farmacéutico, aeroespacial y de procesamiento químico, donde los entornos de gases controlados son esenciales.



Beneficios de IGS

En comparación con los sistemas más antiguos, no integrados, los IGS ofrecen varias ventajas:
– Mayor tiempo de actividad al reducir los tiempos de mantenimiento mediante diagnósticos integrados y menos soldaduras o uniones.
– Seguridad mejorada con funciones de alivio y monitoreo de presión integradas.
– Ahorro de costes gracias a la estandarización, que permite un escalamiento y reemplazo de piezas más sencillo.
– Mejor eficiencia del gas debido a recorridos de flujo más cortos que minimizan los volúmenes muertos y los tiempos de purga.

Sin embargo, los IGS tradicionales a veces pueden tener una configuración rígida y requerir ingeniería personalizada para configuraciones específicas, lo que puede aumentar los plazos de entrega y los costos iniciales.



Descripción general de los sistemas modulares integrados de gas (TMS)

Los sistemas modulares integrados de gas (TMS) representan una evolución de los sistemas integrados de gas (IGS), centrándose en la modularidad para superar las limitaciones de los diseños integrados más rígidos. Los TMS, como el sistema modular Talon, permiten configuraciones personalizables donde se pueden añadir, quitar o reorganizar módulos individuales sin necesidad de modificar toda la instalación. Esta modularidad se logra mediante interfaces estandarizadas y componentes intercambiables, lo que hace que los TMS sean altamente adaptables a los requisitos cambiantes del proceso.



Características principales de TMS

TMS se basa en los principios de IGS, pero incorpora una arquitectura modular avanzada. Sus elementos clave incluyen:
– Tipos de sellos configurables, compatibles con conexiones Face Seal, C-Seal y W-Seal en varios tamaños (por ejemplo, flujo estándar de 1.125 pulgadas a flujo alto de 1.50 pulgadas).
– Integración de colectores donde los sellos se incorporan a los componentes, lo que reduce la cantidad de pernos y sellos necesarios.
– Colector de doble nivel para mezcla y distribución de gases complejos.
– Opciones de calefacción integradas para mantener la temperatura del gas y evitar la condensación.
– Pasos de varilla de gas de 1.4 pulgadas para sistemas compactos de 1.125 pulgadas y 1.7 pulgadas para variantes de alto flujo más grandes de 1.500 pulgadas.

Las especificaciones técnicas a menudo incluyen:
– Trayectorias mojadas de 0.18 pulgadas para caudal estándar y 0.30 pulgadas para caudal alto, utilizando tubos de diámetro exterior de 0.250 pulgadas o 0.375 pulgadas.
– Compatibilidad con los principales estándares de la industria, garantizando la interoperabilidad con los equipos existentes.
– Accesibilidad desde la parte superior a los componentes, lo que simplifica el montaje y las pruebas de fugas.

La filosofía de diseño de TMS prioriza la reconfigurabilidad en campo, lo que permite a los ingenieros añadir futuras líneas de gas o modificar los flujos in situ. Esto resulta especialmente útil en entornos dinámicos donde las líneas de producción evolucionan con frecuencia.



Aplicaciones en la industria de semiconductores

El TMS se adopta ampliamente en las fábricas de semiconductores por su flexibilidad para gestionar diversas recetas de gases. Es compatible con nodos avanzados en la fabricación de chips, donde el prototipado rápido y los ajustes de procesos son comunes. Además, el TMS se utiliza en la producción de dispositivos médicos, la generación de energía y la industria aeroespacial, donde las actualizaciones modulares pueden prolongar la vida útil del sistema sin grandes inversiones.



Beneficios de TMS

TMS ofrece ventajas mejoradas respecto al IGS estándar:
– Ahorro de espacio significativo con un tamaño más pequeño y liviano, ideal para salas blancas abarrotadas.
– Instalación y reconfiguración más rápida, reduciendo el tiempo de montaje al integrar colectores y minimizando las conexiones.
– Mayor confiabilidad gracias a tiempos de servicio reducidos y la capacidad de realizar mantenimiento sin apagar todo el sistema.
– Eficiencia de costos gracias a la disponibilidad de inventario y plazos de entrega más cortos, ya que los componentes modulares pueden almacenarse e intercambiarse fácilmente.

Una ventaja notable es la eficiencia de purga mejorada debido a recorridos de gas más cortos, lo que puede reducir los tiempos del ciclo del proceso y el consumo de gas.



Diferencias clave entre IGS y TMS

Si bien el IGS y el TMS comparten el objetivo común de un suministro eficiente de gas, sus diferencias radican en el enfoque de diseño, la funcionalidad y el impacto operativo. A continuación, se describen las principales distinciones.

Diseño y Arquitectura

Los sistemas IGS suelen ofrecer una integración más fija, donde los componentes se ensamblan en un panel unificado con diseños predefinidos. Esto proporciona robustez, pero limita la flexibilidad. Por el contrario, los sistemas TMS emplean una estructura modular, lo que permite apilar o disponer los componentes en secuencias personalizadas. Por ejemplo, los sistemas TMS integran el sello del colector directamente en el sello del componente, eliminando hardware adicional y simplificando la estructura. Esto resulta en menos puntos de fuga potenciales, lo que a menudo reduce el número de sellos y pernos a la mitad en comparación con los sistemas IGS tradicionales.

Instalacion y configuracion

La instalación de un IGS suele implicar soldaduras o ajustes personalizados, lo que puede requerir mucho tiempo y herramientas especializadas. Sin embargo, el TMS admite la modularidad plug-and-play con interfaces estandarizadas como sellos C y sellos W. Esto permite un montaje rápido desde la parte superior, agilizando las comprobaciones de fugas y la configuración inicial. En la práctica, el TMS puede reducir el tiempo de instalación entre un 30 % y un 50 % en comparación con el IGS, lo que lo hace ideal para instalaciones con cambios frecuentes de línea.

Mantenimiento y tiempo de actividad

El mantenimiento en sistemas de gestión de instalaciones (IGS) puede requerir el desmontaje de partes del sistema, lo que podría prolongar los tiempos de inactividad. TMS destaca en este aspecto gracias a sus módulos desmontables y diseños reconfigurables en campo, que permiten reemplazar componentes individuales sin afectar a los demás. Esta modularidad mejora el tiempo de actividad, una métrica crucial en semiconductores, donde incluso paradas breves pueden costar miles de dólares por minuto. Además, TMS suele incluir diagnósticos integrados para el mantenimiento proactivo, una función menos común en sistemas de gestión de instalaciones (IGS) básicos.

Rendimiento y eficiencia

Ambos sistemas garantizan un suministro de gas de alta pureza, pero el TMS ofrece una eficiencia superior gracias a sus rutas de flujo más cortas y una purga optimizada. Por ejemplo, las configuraciones de alto flujo del TMS gestionan mayores volúmenes con mínimas caídas de presión, lo que facilita procesos avanzados. El IGS, si bien es fiable, puede tener rutas más largas en configuraciones no modulares, lo que aumenta el desperdicio de gas durante los cambios. En términos cuantitativos, el TMS puede lograr un ahorro de espacio de hasta un 40 % y reducir los tiempos de purga entre un 20 % y un 30 %, lo que se traduce en una reducción de los costes operativos.

Implicaciones de costos

Los costos iniciales de IGS pueden ser menores para aplicaciones sencillas gracias a sus diseños estandarizados. Sin embargo, TMS ofrece un mayor valor a largo plazo gracias a su escalabilidad y la reducción de los gastos de mantenimiento. Su modularidad permite actualizaciones graduales, evitando la necesidad de reemplazar el sistema completo. En producciones de alto volumen, las mejoras de productividad de TMS suelen compensar las mayores inversiones iniciales.

Escalabilidad y Adaptabilidad

IGS es escalable, pero a menudo requiere rediseño para expansiones. La modularidad de TMS facilita el crecimiento, con opciones para añadir colectores o elementos calefactores según sea necesario. Esta adaptabilidad es crucial en industrias como la de semiconductores, donde los nodos tecnológicos se reducen y las necesidades de gas evolucionan rápidamente.



Ventajas y Desventajas de la Cirugía de

Ventajas de IGS
– Fiabilidad probada en aplicaciones estándar.
– Menor complejidad para configuraciones básicas.
– Rentable para procesos estáticos.

Desventajas de IGS
– Flexibilidad limitada para cambios.
– Posiblemente mayores tiempos de inactividad por mantenimiento.
– Huellas más grandes en diseños no optimizados.

Ventajas de la TMS
– Alta configurabilidad y escalabilidad.
– Reducción de espacio y tiempo de instalación.
– Mayor tiempo de actividad y eficiencia.

Desventajas de la TMS
– Costos iniciales más elevados debido a funciones avanzadas.
– Requiere capacitación para el manejo modular.
– Dependencia de componentes compatibles.



Estudios de casos y ejemplos prácticos

Considere una fábrica de semiconductores que actualiza sus paneles de gas tradicionales con IGS. Inicialmente, la adopción de IGS redujo las fugas en un 50 % y mejoró los niveles de pureza. Sin embargo, a medida que la producción aumentó, el diseño fijo dificultó los ajustes rápidos. El cambio a TMS permitió reconfigurar las varillas de gas en cuestión de horas, lo que aumentó la productividad en un 15 %.

En otro escenario, un fabricante aeroespacial utilizó TMS por su perfil compacto, que le permite adaptar mezclas de gases complejas a espacios limitados y al mismo tiempo mantener la confiabilidad en condiciones extremas.




Fabricantes de reguladores de presión de China
Tendencias futuras

A medida que los nodos semiconductores avancen por debajo de los 2 nm, aumentará la demanda de control de gases ultrapreciso. Los sistemas IGS y TMS evolucionarán con sensores inteligentes para la monitorización en tiempo real y el mantenimiento predictivo basado en IA. Podrían surgir sistemas híbridos que combinen la estabilidad de los IGS con la modularidad de los TMS, difuminando aún más las fronteras, pero mejorando el rendimiento general. La sostenibilidad también impulsará diseños que minimicen el desperdicio de gas y el consumo de energía.

En conclusión, mientras que el IGS proporciona una base sólida para la gestión integrada de gases, el TMS ofrece una modularidad y eficiencia superiores, lo que lo hace ideal para entornos dinámicos. La elección entre ambos depende de las necesidades específicas, pero el TMS se consolida cada vez más como la opción ideal para operaciones con visión de futuro en industrias de alta tecnología.
