Introducción

Los reguladores de presión de gas son componentes esenciales en diversas aplicaciones industriales, comerciales y residenciales donde se requiere suministrar combustibles gaseosos o gases de proceso a una presión constante y segura. Estos dispositivos funcionan reduciendo la alta presión de entrada de una fuente de gas, como un cilindro, una tubería o un tanque de almacenamiento, a una presión de salida más baja, adecuada para equipos posteriores como quemadores, electrodomésticos o instrumentos analíticos. Sin una regulación adecuada, el gas a alta presión podría dañar los equipos, representar riesgos para la seguridad o provocar operaciones ineficientes.

Los principales tipos de reguladores de presión de gas son los de una y dos etapas. Un regulador de una etapa reduce la presión en un solo paso, directamente desde la alta presión de entrada hasta la presión de salida deseada. En cambio, un regulador de dos etapas realiza la reducción en dos pasos secuenciales: la primera etapa reduce la presión a un nivel intermedio y la segunda la reduce aún más hasta la presión de salida final. Esta diferencia fundamental en el diseño genera variaciones en el rendimiento, la fiabilidad y la idoneidad para aplicaciones específicas.

Comprender las diferencias entre estos dos tipos es crucial para que ingenieros, técnicos y usuarios finales seleccionen el regulador adecuado a sus necesidades. Factores como la estabilidad de la presión, las características de caída de presión, las variaciones de la presión de suministro y las condiciones ambientales influyen significativamente en esta decisión. Este artículo profundiza en los aspectos técnicos de ambos tipos de reguladores, destacando sus principios de funcionamiento, ventajas, desventajas y diferencias clave. Al final, los lectores comprenderán claramente cuándo y por qué se puede preferir uno sobre el otro.

Los reguladores de presión de gas funcionan según los principios de la dinámica de fluidos y el equilibrio mecánico. Suelen incluir componentes como un diafragma, un resorte, un asiento de válvula y un orificio. El diafragma detecta la presión de salida y ajusta la posición de la válvula para mantener la presión de ajuste. En los reguladores de una etapa, este mecanismo es sencillo, pero puede ser susceptible a fluctuaciones en la presión de entrada. Los reguladores de dos etapas mitigan esto aislando la segunda etapa de las variaciones de la presión de entrada, lo que proporciona una salida más estable.

La elección entre reguladores de una o dos etapas suele depender de las exigencias de precisión y consistencia de la aplicación. Por ejemplo, en entornos de laboratorio donde el control preciso de la presión es vital para los experimentos, o en procesos industriales donde el flujo de gas debe mantenerse constante a pesar de los cambios en el suministro, la opción de dos etapas puede ser indispensable. Por el contrario, para configuraciones más sencillas con presiones de entrada estables, un regulador de una etapa es suficiente, ya que ofrece ahorro de costes y simplicidad.




Regulador reductor de presión de dos etapas de ultraalta pureza Reguladores de grado semiconductor
Principio de funcionamiento de los reguladores de presión de gas de una sola etapa

Un regulador de presión de gas de una sola etapa está diseñado para reducir la presión del gas en una sola operación. Consta de una entrada de alta presión conectada a la fuente de gas, una salida de baja presión que se dirige a la aplicación y un mecanismo interno que controla el flujo.

En el núcleo de su funcionamiento se encuentra un conjunto de diafragma accionado por resorte. El gas de entrada entra al cuerpo del regulador a alta presión y pasa a través del orificio de la válvula. El diafragma, ubicado sobre la válvula, se equilibra mediante un resorte de ajuste en un lado y la presión de salida en el otro. Cuando la presión de salida cae por debajo del ajuste (debido al aumento de la demanda aguas abajo), el resorte empuja el diafragma hacia abajo, abriendo la válvula para permitir un mayor flujo de gas, aumentando así la presión de salida hasta el ajuste. Por el contrario, si la presión de salida supera el ajuste (debido a una menor demanda), el diafragma se mueve hacia arriba, cerrando la válvula y reduciendo el flujo hasta que se restablece el equilibrio.

Este bucle de retroalimentación garantiza que el regulador mantenga una presión de salida relativamente constante. Sin embargo, el diseño de una sola etapa presenta limitaciones inherentes. Un problema clave es la caída de presión, que se refiere a la disminución de la presión de salida a medida que aumenta el caudal. La caída de presión se produce porque el resorte debe comprimirse más para abrir la válvula, reduciendo así la fuerza que contrarresta la presión de salida. En términos técnicos, la caída de presión se puede cuantificar como el cambio porcentual en la presión de salida desde condiciones de flujo nulo a flujo pleno. Para un regulador típico de una sola etapa, la caída de presión puede oscilar entre el 5 % y el 15 %, según el modelo y el tamaño.

Otro desafío es la sensibilidad del regulador a las variaciones de la presión de entrada. Si la presión de suministro disminuye (por ejemplo, al vaciarse un cilindro de gas), el regulador debe abrir más la válvula para mantener la presión de salida, lo que puede provocar inestabilidad o bloqueos. Estos bloqueos se producen cuando la válvula se cierra completamente con flujo cero y la presión de salida aumenta ligeramente por encima del punto de ajuste debido a pequeñas fugas o efectos térmicos.

Los reguladores de una sola etapa suelen estar disponibles en diversos materiales, como latón, acero inoxidable o aluminio, para funcionar con distintos gases, como oxígeno, acetileno, propano o gas natural. Suelen incluir características de seguridad como válvulas de alivio para purgar el exceso de presión y manómetros para controlar las presiones de entrada y salida.

Las ventajas de los reguladores de una etapa incluyen su tamaño compacto, menor costo y facilidad de instalación. Son ideales para aplicaciones donde la presión de entrada es estable y el caudal no varía drásticamente. Por ejemplo, en sopletes de soldadura o parrillas de gas portátiles, donde el cilindro de gas proporciona una presión de suministro constante hasta casi agotarse, los modelos de una etapa ofrecen un rendimiento adecuado.

Sin embargo, las desventajas se hacen evidentes en escenarios exigentes. Las fluctuaciones en la presión de entrada pueden causar variaciones correspondientes en la presión de salida, lo que podría afectar la eficiencia o la seguridad del proceso. En aplicaciones de alto caudal, una caída excesiva de presión puede provocar condiciones de subpresión, sobrecargando los equipos aguas abajo. El mantenimiento también es un factor a considerar; los reguladores de una sola etapa pueden requerir ajustes o reemplazos más frecuentes en entornos variables.

Para ilustrarlo, considere el caso de una planta de fabricación que utiliza aire comprimido para herramientas neumáticas. Si el compresor de aire se enciende y se apaga cíclicamente, provocando fluctuaciones en la presión de entrada, un regulador de una sola etapa en la herramienta podría no mantener una presión constante, lo que provoca un rendimiento errático de la herramienta. Los ingenieros suelen sobredimensionar los reguladores de una sola etapa para minimizar la caída de presión, pero esto puede aumentar los costos y reducir la precisión.



Principio de funcionamiento de los reguladores de presión de gas de dos etapas

Los reguladores de presión de gas de dos etapas solucionan las limitaciones de los diseños de una sola etapa al dividir el proceso de reducción de presión en dos fases, lo que proporciona una mayor estabilidad y un mejor rendimiento.

La primera etapa funciona de forma similar a un regulador de una sola etapa, pero reduce la alta presión de entrada a una presión intermedia fija, normalmente entre 10 y 20 psi por encima del punto de ajuste final. Esta presión intermedia se alimenta a la segunda etapa, que la reduce aún más hasta alcanzar la presión de salida deseada. Las dos etapas se alojan en un solo cuerpo o, a veces, se conectan en serie, pero los diseños integrados son más comunes por su compacidad.

En la primera etapa, un diafragma y un resorte más pequeños controlan la mayor parte de la caída de presión. Dado que la presión intermedia es fija, actúa como un "suministro" estable para la segunda etapa. Esta, con su propio diafragma y resorte ajustable, ajusta la presión al punto de ajuste. Este aislamiento significa que las variaciones en la presión de entrada afectan principalmente a la primera etapa, mientras que la segunda experimenta fluctuaciones mínimas, lo que resulta en una mayor estabilidad de la presión de salida.

La caída de presión en los reguladores de dos etapas se reduce significativamente, a menudo a menos del 1-2%, gracias a que la segunda etapa opera con una presión de entrada constante. Esto los hace adecuados para aplicaciones que requieren un control preciso en un amplio rango de caudales. Además, los modelos de dos etapas presentan una mejor resistencia a los efectos de la presión de suministro (SPE), donde las variaciones de presión de salida debidas a las variaciones de entrada son insignificantes.

Los componentes de los reguladores de dos etapas incluyen diafragmas dobles, válvulas y resortes, a menudo con puertos de ventilación para mayor seguridad. Los materiales se seleccionan según la compatibilidad con los gases, con opciones para gases corrosivos como el amoníaco o el cloro.

Sus ventajas son numerosas: excelente estabilidad de presión, mínima caída de presión y fiabilidad en condiciones de entrada variables. Son los preferidos en laboratorios de cromatografía de gases, donde incluso pequeños cambios de presión pueden distorsionar los resultados, o en sistemas de suministro de oxígeno médico que requieren un flujo constante.

Las desventajas incluyen un mayor costo, mayor complejidad y mayor tamaño en comparación con sus contrapartes de una sola etapa. El mantenimiento puede implicar el mantenimiento de ambas etapas, y una configuración incorrecta puede provocar problemas como oscilaciones de presión.

Por ejemplo, en un sistema de distribución de gas natural, donde la presión de las tuberías puede fluctuar debido a picos de demanda, un regulador de dos etapas en la entrada de servicio garantiza una presión constante para los electrodomésticos, evitando la extinción de la luz piloto o la ineficiencia del quemador.



Diferencias clave entre reguladores de una y dos etapas

Al comparar los reguladores de presión de gas de una etapa y de dos etapas , varios parámetros técnicos ponen de manifiesto sus diferencias.

Diseño y construcción: Los reguladores de una etapa tienen un diseño más sencillo, con un solo diafragma y un conjunto de válvula, lo que los hace más ligeros y compactos. Los modelos de dos etapas incorporan conjuntos dobles, lo que aumenta la complejidad y mejora la funcionalidad. Esto hace que los reguladores de dos etapas sean más voluminosos, a menudo entre un 20 % y un 50 % más grandes, lo que puede ser un factor en instalaciones con limitaciones de espacio.

Estabilidad de Presión y Caída de Presión: Como se mencionó, la caída de presión es un factor diferenciador importante. Los reguladores de una sola etapa presentan una mayor caída de presión, que se puede modelar como ΔP_salida = (Caudal * Constante del Regulador), donde la constante depende de la rigidez del resorte y el tamaño del orificio. En diseños de dos etapas, la caída de presión efectiva es el producto de las caídas de presión de ambas etapas, significativamente menor. Por ejemplo, si cada etapa tiene una caída de presión del 5%, el valor total podría ser inferior al 0.25%.

Respuesta a las variaciones de entrada: Los reguladores de una etapa presentan cambios de presión de salida proporcionales a los cambios de entrada, cuantificados por la SPE = ΔP_salida / ΔP_entrada. Los valores pueden ser de 0.1 a 0.5 psi por cada 100 psi de cambio de entrada. Los reguladores de dos etapas tienen una SPE cercana a cero, ya que la primera etapa absorbe las variaciones.

Capacidad de caudal y dimensionamiento: Ambos tipos se dimensionan según las curvas de capacidad, que representan la presión de salida frente al caudal. Las curvas de una sola etapa presentan pendientes de caída más pronunciadas, lo que requiere tamaños mayores para caudales altos. Las curvas de dos etapas son más planas, lo que permite tamaños menores para un rendimiento equivalente.

Costo y mantenimiento: Los reguladores de una sola etapa suelen ser entre un 30 % y un 50 % más económicos debido a su menor número de piezas. El mantenimiento es más sencillo, a menudo simplemente reemplazando el diafragma. Los modelos de dos etapas son más costosos, pero pueden durar más en condiciones adversas, ya que el mantenimiento involucra ambas etapas.

Aplicaciones: Los sistemas de una sola etapa son ideales para configuraciones estables y de baja variación, como cilindros de gas fijos o usos de corta duración. Los sistemas de dos etapas son excelentes en entornos dinámicos, como el almacenamiento de gas a granel con presiones de agotamiento o procesos con demandas variables.

Consideraciones de seguridad: Ambos incluyen válvulas de alivio, pero el de dos etapas ofrece mayor protección contra la sobrepresión gracias a la reducción gradual. En el manejo de gases explosivos, el de dos etapas reduce el riesgo de retroceso de llama o ignición al mantener un control preciso.

Métricas de rendimiento: La eficiencia es mayor en el sistema de dos etapas para el ahorro de energía en sistemas de gas comprimido. El ruido y la vibración son menores en el sistema de dos etapas gracias a un funcionamiento más suave.

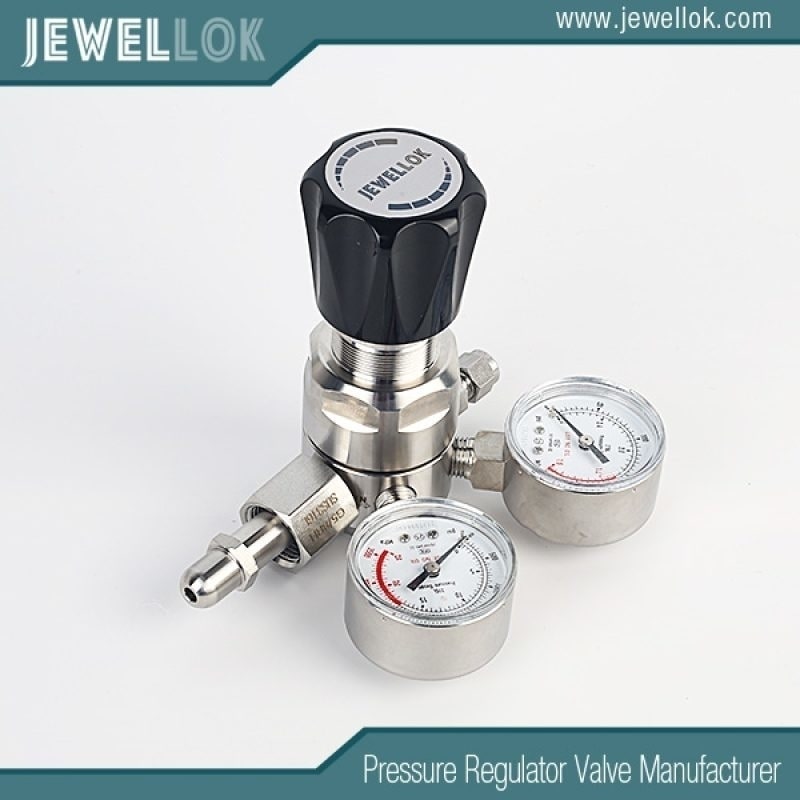

Regulador reductor de presión de una sola etapa de ultraalta pureza
Conclusión

En resumen, la elección entre reguladores de presión de gas de una o dos etapas depende de los requisitos específicos de la aplicación. Los reguladores de una etapa ofrecen una solución rentable y sencilla para situaciones con presiones de entrada estables y variaciones moderadas de caudal. Su simplicidad los hace omnipresentes en aplicaciones cotidianas como barbacoas de propano o herramientas industriales básicas. Sin embargo, para aplicaciones que exigen alta precisión, como instrumentación científica, suministro de gases medicinales o procesos industriales a gran escala, los reguladores de dos etapas son superiores gracias a su mayor estabilidad, menor caída de presión y resistencia a las fluctuaciones de entrada.

Los ingenieros deben evaluar factores como el rango de presión de entrada, la estabilidad de salida requerida, los caudales y el presupuesto al seleccionar un regulador. Una instalación adecuada, que incluya filtros para prevenir contaminantes e inspecciones periódicas, garantiza la longevidad de ambos tipos. Los avances en materiales y sensores inteligentes están difuminando algunas diferencias, con el surgimiento de diseños híbridos, pero la distinción principal sigue radicando en sus enfoques de reducción de presión por etapas y directa.

En definitiva, comprender estas diferencias permite un mejor diseño del sistema, lo que mejora la seguridad, la eficiencia y el rendimiento en diversas aplicaciones de manejo de gas. Ya sea que se opte por el económico sistema de una sola etapa o el robusto sistema de dos etapas, el objetivo siempre es un suministro de gas confiable y adaptado a la tarea en cuestión.
