Introducción

Los reguladores de gases especiales son dispositivos esenciales en diversos entornos industriales, médicos y de laboratorio donde el control preciso de la presión del gas es fundamental. A diferencia de los reguladores de gas estándar utilizados en aplicaciones cotidianas como parrillas de propano o sistemas de calefacción domésticos, los reguladores de gases especiales están diseñados para manejar gases de alta pureza como oxígeno, nitrógeno, argón, helio, dióxido de carbono e incluso gases corrosivos o tóxicos. Estos reguladores garantizan que el gas se suministre a una presión constante y segura, evitando daños en los equipos, asegurando la precisión del proceso y mejorando la seguridad del usuario.

En esencia, los reguladores de gases especiales funcionan reduciendo la alta presión de una fuente de gas (normalmente un cilindro o tubería de gas comprimido) a una presión de salida más baja y utilizable. Esta reducción de presión es vital, ya que los cilindros de gas pueden almacenar gases a presiones superiores a 2,000 libras por pulgada cuadrada (psi), una presión excesiva para la mayoría de las aplicaciones. Sin una regulación adecuada, esto podría provocar fugas, explosiones o un rendimiento inconsistente en procesos sensibles como la fabricación de semiconductores, la producción farmacéutica o la instrumentación analítica.

La importancia de los reguladores de gases especiales es innegable. En los laboratorios, mantienen la pureza de los gases utilizados en cromatografía o espectroscopia, donde incluso contaminantes menores pueden distorsionar los resultados. En entornos médicos, controlan el flujo de oxígeno o gases anestésicos a los pacientes, donde la precisión influye directamente en los resultados de salud. En la industria, facilitan la soldadura, la calibración y el procesamiento químico al proporcionar una presión estable a pesar de las fluctuaciones en la fuente.

Este artículo profundiza en los detalles del funcionamiento de los reguladores de gases especiales. Exploraremos los principios básicos de la regulación de presión, los componentes clave, los tipos de reguladores, el mecanismo de funcionamiento detallado, las aplicaciones, las prácticas de mantenimiento y las consideraciones de seguridad. Al comprender estos elementos, los usuarios podrán seleccionar, operar y mantener mejor estos dispositivos para un rendimiento óptimo.

Los reguladores de gases especiales se diferencian de los de uso general en sus materiales de construcción y características de diseño. Suelen utilizar materiales resistentes a la corrosión, como acero inoxidable o latón, para manipular gases reactivos e incorporan características como diafragmas metálicos para minimizar la contaminación. Su principio de funcionamiento se basa en un equilibrio de fuerzas (presión de entrada, presión de salida y mecanismos de carga) para lograr un control preciso. A continuación, lo explicaremos paso a paso.

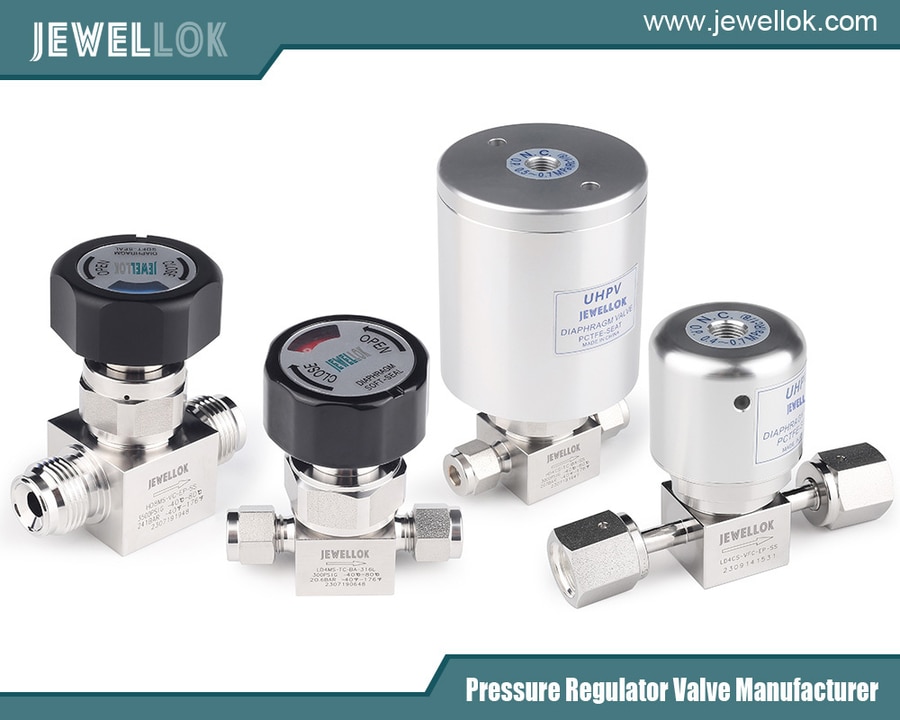

Fabricante de sistemas de gas integrados en China
Principios básicos de la regulación de la presión

La regulación de la presión en gases se rige por principios físicos fundamentales, que involucran principalmente el control de la dinámica de fluidos y el equilibrio de fuerzas. Un regulador de gas actúa como una válvula que se ajusta automáticamente para mantener una presión de salida establecida, independientemente de los cambios en la presión de entrada o la demanda de caudal.

El proceso comienza con la entrada del gas a alta presión al regulador desde la fuente. Dentro del regulador, un elemento sensor detecta la presión de salida y la compara con una fuerza de referencia, generalmente proporcionada por un resorte. Si la presión de salida cae por debajo del punto de ajuste (debido al aumento de la demanda aguas abajo), el regulador se abre para permitir el flujo de más gas, aumentando así la presión. Por el contrario, si la presión supera el punto de ajuste, el regulador se cierra para restringir el flujo y reducir la presión.

Este bucle de retroalimentación es lo que hace que los reguladores se autorregulen. Se basa en el principio del equilibrio entre fuerzas opuestas: la fuerza del gas de entrada que intenta cerrar la válvula, la presión del gas de salida que empuja hacia atrás y la fuerza de carga ajustable que abre la válvula. En aplicaciones especializadas, esto debe ser muy preciso, ya que incluso pequeñas variaciones pueden afectar la pureza o la velocidad de reacción.

Existen dos categorías principales de reducción de presión: monoetapa y multietapa. En un regulador monoetapa, la presión se reduce en un solo paso, lo cual es eficiente, pero puede provocar variaciones a medida que disminuye la presión de la fuente (lo que se conoce como "caída"). Los reguladores multietapa, comunes en aplicaciones especializadas, reducen la presión en pasos secuenciales, lo que proporciona una salida más estable.

Los materiales desempeñan un papel crucial en estos principios. Para gases especiales, los reguladores utilizan materiales resistentes a la difusión para evitar la entrada de contaminantes en la corriente de gas. Los sellos y diafragmas suelen estar hechos de elastómeros como Viton o PTFE, que resisten el ataque químico y la desgasificación (la liberación de gases atrapados que podrían contaminar la corriente).

La temperatura también influye en la regulación. Los gases se expanden o contraen con los cambios de temperatura, lo que afecta la presión. Los reguladores especializados pueden incluir compensadores o estar clasificados para rangos de temperatura específicos para mantener la precisión.

En resumen, el principio básico es la reducción de presión mediante fuerzas equilibradas, lo que garantiza un suministro seguro y constante. Esta base permite a los reguladores especializados afrontar desafíos únicos como la alta pureza y la corrosividad, lo que los distingue de los modelos estándar.



Componentes clave de los reguladores de gases especiales

Un regulador de gases especiales consta de varios componentes interconectados, cada uno diseñado para ofrecer durabilidad, precisión y compatibilidad con gases especiales. Comprender estas partes es fundamental para entender cómo funciona el dispositivo en su conjunto.

La conexión de entrada es el punto de entrada donde el regulador se conecta al cilindro o tubería de gas. Debe soportar altas presiones, a menudo de hasta 3,000 psi o más, y cuenta con conexiones estandarizadas, como las de la CGA (Asociación de Gas Comprimido) específicas para cada tipo de gas, para evitar desajustes. Aquí se integran elementos de seguridad, como válvulas de retención o discos de ruptura, para evitar el reflujo o la sobrepresión.

A continuación se encuentra la válvula reductora de presión, el corazón del regulador. Esta válvula, a menudo de asiento o de aguja, controla el flujo de gas abriendo o cerrando un orificio. En los diseños de una sola etapa, está accionada por resorte; en los de dos etapas, existen válvulas secuenciales para una reducción escalonada.

El diafragma o pistón actúa como elemento sensor. Los diafragmas, generalmente de acero inoxidable o elastómeros, se flexionan en respuesta a los cambios de presión, lo que proporciona una alta sensibilidad para aplicaciones de baja presión. Los pistones se utilizan para presiones más altas, ofreciendo robustez pero menor precisión. Este componente aísla el lado de alta presión del lado de baja presión, previniendo fugas y contaminación.

El mecanismo de carga, generalmente un resorte ajustable controlado por una perilla o tornillo, establece la presión de salida deseada. Al comprimir el resorte, el usuario aumenta la fuerza sobre el elemento sensor, lo que a su vez abre la válvula para lograr un mayor caudal.

Los manómetros son esenciales para el monitoreo. La mayoría de los reguladores tienen dos: un manómetro de entrada que muestra la presión de la fuente y un manómetro de salida para la presión de suministro. Estos suelen ser de tubo Bourdon, calibrados en psi o bar, y ayudan a los usuarios a detectar problemas como fugas o el agotamiento de los cilindros.

Las válvulas de alivio protegen contra la sobrepresión al ventilar el exceso de gas si la presión excede los límites de seguridad. Los dispositivos de purga, a menudo sistemas con válvulas en la entrada, permiten la purga de gases residuales durante los cambios de cilindro para mantener la pureza.

Los caudalímetros, aunque no siempre están integrados, son accesorios comunes. Miden el caudal mediante rotámetros o sensores electrónicos, lo que facilita un suministro preciso.

Los filtros y purificadores eliminan partículas o impurezas, cruciales para gases de alta pureza. Las válvulas, como las de diafragma sin empaquetadura, permiten el control de apertura y cierre sin necesidad de prensaestopas que puedan presentar fugas.

Finalmente, el cuerpo y el capó albergan estos componentes, fabricados con materiales como latón para uso general o acero inoxidable para gases corrosivos. Los sellos garantizan un funcionamiento hermético.

Estos componentes funcionan en armonía, con materiales elegidos para resistir la corrosión, minimizar la difusión y garantizar la longevidad en entornos exigentes.



Tipos de reguladores de gases especiales

Los reguladores de gases especiales se presentan en varios tipos, cada uno adaptado a necesidades específicas en función del rango de presión, la precisión y la aplicación.

Los reguladores de una etapa reducen la presión en un solo paso, lo que los hace sencillos y económicos. Son ideales para aplicaciones con presiones de entrada estables, como sistemas de tuberías o gases licuados, pero requieren ajustes a medida que disminuye la presión del cilindro. En entornos especializados, son ideales para uso intermitente donde la precisión no es fundamental, como en la soldadura básica con argón.

Los reguladores de dos etapas, también llamados de doble etapa, son los más comunes para gases especiales. Realizan la reducción en dos fases: la primera etapa reduce la presión a un nivel intermedio (alrededor de 350-500 psi) y la segunda se ajusta a la salida final. Este diseño minimiza la caída de presión, proporcionando una presión constante incluso cuando la fuente se agota. Son esenciales para tareas de alta precisión como la cromatografía de gases o los estándares de calibración.

Los reguladores de precisión ofrecen mayor exactitud, a menudo con mecanismos de ajuste más precisos y baja caída de presión. Utilizados en laboratorios o dispositivos médicos, pueden mantener presiones en fracciones de psi e incorporan características como diafragmas metálicos para mayor pureza.

Los reguladores de alta presión manejan presiones de entrada de hasta 6,000 psi o más, y se utilizan para gases como el hidrógeno en celdas de combustible. Cuentan con pistones robustos y cuerpos reforzados.

Los reguladores resistentes a la corrosión están construidos para gases reactivos como el cloro o el amoníaco, utilizando materiales como Monel o Hastelloy.

Los reguladores de línea controlan la presión en las líneas de distribución, a menudo de una sola etapa con solo un manómetro de salida.

Los reguladores de extremo de manguera son versiones compactas y portátiles para trabajo de campo, que se conectan directamente a las mangueras.

Los reguladores de alivio de presión incluyen respiraderos incorporados para mayor seguridad en situaciones de sobrepresión.

Los reguladores de tres etapas amplían el concepto para presiones ultra altas, manteniendo salidas bajas de manera estable.

La selección depende del tipo de gas, los requisitos de presión, los caudales y los factores ambientales. Por ejemplo, el oxígeno requiere materiales antichispas para evitar la ignición.



Mecanismo de trabajo

El mecanismo de funcionamiento de un regulador de gases especiales implica un equilibrio dinámico de fuerzas para lograr un control preciso de la presión. Analicémoslo paso a paso.

Primero, el regulador se conecta a la fuente de gas a través de la entrada. La válvula del cilindro se abre lentamente, permitiendo que el gas a alta presión (p. ej., 2,000 psi) entre en la cámara de alta presión. En este punto, la perilla de ajuste se gira en sentido antihorario para minimizar la tensión del resorte y mantener la válvula cerrada.

Para ajustar la presión, el usuario gira la perilla en sentido horario, comprimiendo el resorte de rango. Esta fuerza de carga presiona el diafragma o pistón, que a su vez mueve el vástago de la válvula para abrir el orificio. El gas fluye hacia la cámara de baja presión, generando presión de salida.

El elemento sensor (diafragma/pistón) monitorea esta presión de salida. A medida que la presión aumenta, ejerce fuerza contra el resorte, intentando cerrar la válvula. El equilibrio se alcanza cuando la fuerza de la presión de salida es igual a la fuerza del resorte más cualquier influencia de la presión de entrada, manteniendo así la presión de ajuste.

Fuerzas clave en juego:
– Fuerza de presión de entrada: Empuja para cerrar el vástago, evitando un flujo descontrolado.
– Fuerza de presión de salida: Actúa sobre el elemento sensor para equilibrar y ajustar.
– Fuerza del mecanismo de carga: Se opone a las demás, abriendo la válvula según sea necesario.

En los reguladores de una sola etapa, al disminuir la presión del cilindro, la presión de suministro aumenta ligeramente, lo que requiere un reajuste. Los modelos de dos etapas mitigan este problema: la primera etapa reduce la presión a una presión intermedia fija y la segunda gestiona un control preciso, garantizando la estabilidad.

Para gases especiales, se utilizan mecanismos adicionales como válvulas de purga. Durante la configuración, la purga elimina el aire o los residuos para preservar la pureza. Las válvulas de alivio se activan si la presión excede los límites, ventilando el gas de forma segura.

La demanda de caudal afecta el funcionamiento. Un mayor caudal aguas abajo reduce la presión de salida, lo que provoca la flexión del diafragma y la apertura de la válvula hasta que se restablece el equilibrio. Esta caída de presión se minimiza en reguladores de alta calidad.

El bloqueo se produce cuando el flujo se detiene; la válvula se cierra herméticamente, con un ligero aumento de presión por encima del punto de ajuste para garantizar el sellado.

En aplicaciones corrosivas, el mecanismo incluye recubrimientos inertes para evitar la degradación.

En general, esta interacción de componentes y fuerzas permite que los reguladores especializados suministren gas de manera confiable, adaptándose a las variaciones y al mismo tiempo protegiendo la pureza y la seguridad.



Aplicaciones

Los reguladores de gases especiales se utilizan en diversos campos. En laboratorios, controlan los gases para instrumentos analíticos como los espectrómetros de masas, garantizando un flujo constante para obtener lecturas precisas. En el ámbito médico, se utilizan para regular el oxígeno en respiradores o el óxido nitroso en anestesia, donde la precisión es vital.

En la industria, respaldan la fabricación de semiconductores con gases ultrapuros, lo que previene la contaminación en salas blancas. En soldadura, los reguladores utilizan argón o helio como protección, manteniendo así la estabilidad del arco. Los laboratorios de calibración los utilizan como gases estándar en metrología.

El monitoreo ambiental emplea reguladores para el muestreo de gases como el metano. En la industria farmacéutica, facilitan los procesos de síntesis que requieren atmósferas inertes.

Las tecnologías aeroespaciales y de pilas de combustible dependen de ellos para el suministro de hidrógeno y el manejo seguro de altas presiones.

Estas aplicaciones resaltan el papel de los reguladores a la hora de permitir tecnologías avanzadas a través de la gestión precisa del gas.



Mantenimiento y seguridad

Un mantenimiento adecuado prolonga la vida útil de los reguladores de gases especiales y garantiza la seguridad. Las inspecciones periódicas verifican la corrosión, las fugas o el desgaste con agua jabonosa para realizar pruebas de burbujas. Limpie las superficies externas con paños no abrasivos; la limpieza interna requiere el desmontaje según las instrucciones del fabricante.

Lubrique las piezas móviles con grasas compatibles. Reemplace rápidamente los sellos, diafragmas o resortes desgastados. En los modelos de alta pureza, evite la contaminación durante la manipulación.

Las prácticas de seguridad incluyen usar equipo de protección, no exceder nunca la presión nominal y ventilar los sistemas antes de desconectarlos. Úselo solo con los gases previstos para evitar reacciones. Instálelo en áreas bien ventiladas, especialmente para gases tóxicos.

Las pruebas de presión y la calibración periódicas mantienen la precisión. Almacene los reguladores en entornos limpios y secos.

El cumplimiento de estas normas garantiza un funcionamiento fiable y minimiza riesgos como explosiones o exposiciones.




Sistema de suministro de gas de alta pureza y alta presión
Conclusión

Los reguladores de gases especiales son dispositivos sofisticados que reducen y controlan la presión del gas mediante fuerzas equilibradas y componentes precisos. Desde los de una sola etapa hasta los de múltiples etapas, se adaptan a aplicaciones exigentes, priorizando la pureza y la seguridad. Comprender su funcionamiento permite a los usuarios optimizar el rendimiento en campos críticos.
