Los colectores de conmutación de gas son sistemas críticos en industrias e instalaciones que dependen de un suministro continuo de gases comprimidos, como hospitales, laboratorios, plantas químicas, operaciones de soldadura y fabricación de semiconductores. Estos colectores garantizan una conmutación fluida entre bancos de cilindros de gas cuando uno se agota, evitando interrupciones que podrían provocar tiempos de inactividad, riesgos para la seguridad o la alteración de los procesos. La eficacia de un colector de conmutación de gas depende de sus componentes, cada uno diseñado para realizar funciones específicas, desde la regulación de la presión hasta la monitorización de la seguridad. Comprender estos componentes es fundamental para que ingenieros, administradores de instalaciones y especialistas en compras puedan seleccionar, instalar y mantener colectores que cumplan con sus requisitos operativos y de seguridad.

Este artículo de 2000 palabras ofrece una exploración exhaustiva de los componentes de un colector de cambio de gas, detallando sus funciones, tipos, materiales, importancia y aplicaciones en entornos industriales y médicos. También abordaremos consideraciones de instalación, prácticas de mantenimiento, normas regulatorias, tendencias emergentes y consejos prácticos para la selección de colectores. Al finalizar, comprenderá a fondo cómo estos componentes funcionan en conjunto para garantizar un suministro de gas confiable y seguro.


Fabricante y proveedor de sistemas de suministro de productos químicos y gases de ultraalta pureza (UHP)

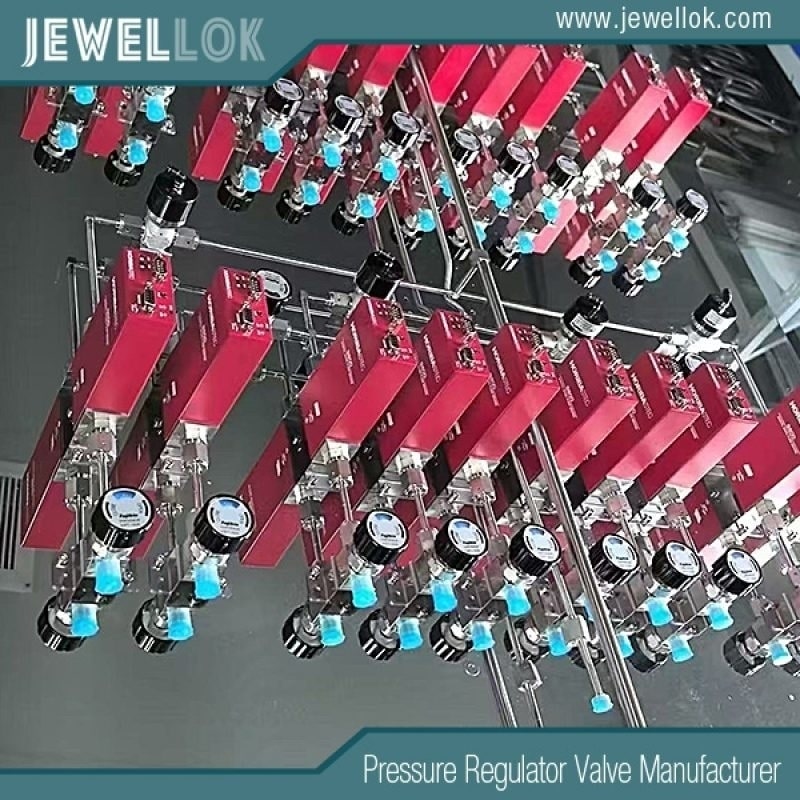

¿Qué es un colector de cambio de gas?

Un colector de cambio de gas es un sistema centralizado que conecta múltiples cilindros o tanques de gas a una única línea de salida, lo que permite la conmutación automática o manual entre las fuentes primarias y de reserva para mantener un flujo de gas ininterrumpido. Se utiliza para gases como oxígeno (médico e industrial), nitrógeno (inerte y laboratorios), argón (soldadura), hidrógeno (energía) y CO₂ (bebidas y fabricación). El colector monitoriza los niveles de presión y conmuta al banco de reserva cuando el primario se agota, garantizando un suministro continuo sin intervención manual en sistemas automatizados.

Los componentes del colector funcionan en armonía para regular el flujo, mantener la presión, prevenir la contaminación y garantizar la seguridad. Cada componente está diseñado para garantizar su durabilidad, compatibilidad con gases específicos y cumplimiento de normas como NFPA 55, CGA P-1 e ISO 7396. A continuación, analizamos en detalle los componentes clave, sus funciones y su importancia en aplicaciones industriales y médicas.



Componentes clave de un colector de cambio de gas

Un colector de cambio de gas consta de varios componentes críticos, cada uno de los cuales contribuye a su funcionalidad, seguridad y fiabilidad. A continuación, se detallan:

Cabezales de cilindros
Función: Los cabezales conectan múltiples cilindros de gas en un solo banco, lo que permite el uso simultáneo de varios cilindros para satisfacer demandas de alto flujo.
Descripción: Un colector es un tubo colector rígido o flexible con múltiples puertos de entrada, cada uno conectado a un cilindro mediante un cable flexible. Los colectores suelen organizarse en bancos primario y de reserva.
Materiales: Acero inoxidable para gases corrosivos (por ejemplo, cloro), latón para gases no corrosivos (por ejemplo, nitrógeno) o aluminio para configuraciones livianas.
Importancia: Permite la escalabilidad al acomodar múltiples cilindros, lo que reduce la frecuencia de cambios en entornos de alta demanda, como plantas químicas.
Aplicaciones: Se utiliza en hospitales para bancos de oxígeno o en talleres de soldadura para suministro de argón.
Ejemplo: Los colectores de Pattons Medical cuentan con colectores con hasta 10 conexiones de cilindros, compatibles con NFPA 99.
Coletas (Mangueras flexibles)
Función: Conectar cilindros individuales al cabezal, permitiendo que el gas ingrese al sistema múltiple.
Descripción: Mangueras flexibles con accesorios (p. ej., conformes con CGA) para válvulas de cilindro. Suelen incluir válvulas de retención para evitar el reflujo.
Materiales: Acero inoxidable para gases de alta presión o corrosivos, revestido de teflón para aplicaciones UHP o caucho reforzado para gases de baja presión.
Importancia: Garantiza conexiones seguras y sin fugas, con flexibilidad para adaptarse a las variaciones de ubicación del cilindro.
Aplicaciones: Crítico en laboratorios para gases UHP como el helio para evitar la contaminación.
Ejemplo: Los cables de Middlesex Gases utilizan trenzado de acero inoxidable para lograr mayor durabilidad.
Las válvulas de aislamiento
Función: Permite apagar cilindros o bancos individuales para reemplazo o mantenimiento sin detener todo el sistema.
Descripción: Válvulas manuales o automáticas (de bola o de aguja) instaladas en cada conexión de cilindro o entrada de cabezal.
Materiales: Acero inoxidable o latón, con sellos de PTFE o Viton para compatibilidad con gases.
Importancia: Mejora la seguridad al aislar los cilindros agotados, evitando la exposición a gas a alta presión durante los cambios.
Aplicaciones: Esencial en hospitales para el intercambio seguro de cilindros de oxígeno.
Ejemplo: Los colectores Amico incluyen válvulas de bola para un fácil aislamiento, según los estándares NFPA.
Sensores/transductores de presión
Función: Monitorear la presión del gas en cada banco para detectar el agotamiento y activar el cambio.
Descripción: Transductores electrónicos o medidores mecánicos que miden la presión (por ejemplo, 0-3000 psi) y envían señales a la unidad de control.
Materiales: Acero inoxidable o aleaciones resistentes a la corrosión para carcasas de sensores.
Importancia: Garantiza una conmutación oportuna para evitar interrupciones del suministro, algo fundamental en aplicaciones sensibles al tiempo como la fabricación de semiconductores.
Aplicaciones: Se utiliza en colectores automatizados para la monitorización de la presión en tiempo real.
Ejemplo: Los colectores de Genstar Technologies utilizan transductores de alta precisión para una detección precisa.
Válvula de cambio/interruptor
Función: El mecanismo central que cambia el flujo de gas del banco primario al de reserva.
Descripción: Puede ser una válvula mecánica (de tipo diferencial de presión) o una electroválvula en sistemas automáticos. Se activa cuando los sensores de presión detectan un umbral bajo.
Materiales: Acero inoxidable o latón, con sellos robustos para evitar fugas.
Importancia: Garantiza una transición perfecta sin interrupción del flujo, vital para procesos continuos como la soldadura o el suministro de gases médicos.
Aplicaciones: Se encuentra en todos los tipos de colectores, desde manuales hasta completamente automáticos.
Ejemplo: Las válvulas de cambio de Swagelok ofrecen un volumen muerto bajo para gases UHP.
Los reguladores de presión
Función: Reducir la presión alta del cilindro (por ejemplo, 2000 psi) a un nivel seguro y utilizable (por ejemplo, 50-150 psi) para el equipo aguas abajo.
Descripción: Reguladores de una o dos etapas con diafragmas o pistones, a menudo uno por banco para mantener una presión de salida constante.
Materiales: Acero inoxidable (316L para gases corrosivos) o latón, con juntas de elastómero.
Importancia: Previene daños al equipo y asegura un flujo estable, fundamental en aplicaciones precisas como la cromatografía de gases.
Aplicaciones: Se utiliza en plantas químicas para el suministro de nitrógeno o hidrógeno.
Ejemplo: Los reguladores Tescom en colectores garantizan una precisión de ±1 psi.
Panel de Control
Función: Proporciona una interfaz para monitorear y controlar el colector, incluidas alarmas e indicadores de estado.
Descripción: Incluye pantallas digitales o analógicas para presión, indicadores LED para el estado del banco y alarmas (audibles/visuales) para baja presión o fallas.
Materiales: Carcasas de plástico o metal duraderas, generalmente con clasificación IP65 de resistencia al polvo y al agua.
Importancia: Mejora la conciencia del operador, reduciendo el tiempo de respuesta a problemas como agotamiento o fugas.
Aplicaciones: Fundamental en hospitales para monitorización 24 horas al día, 7 días a la semana de colectores de oxígeno.
Ejemplo: Los colectores Airgas cuentan con paneles digitales con capacidades de alarma remota.
Válvulas de alivio de seguridad
Función: Ventilar el exceso de presión para evitar la sobrepresurización, que podría provocar la ruptura del cilindro o una falla del sistema.
Descripción: Válvulas accionadas por resorte o discos de ruptura que se abren a una presión establecida (por ejemplo, 1.5 veces la presión de trabajo) y se vuelven a asentar o se rompen.
Materiales: Acero inoxidable o latón, con recubrimientos resistentes a la corrosión.
Importancia: Protege contra picos de presión por cambios de temperatura o fallas del regulador, crucial para gases inflamables como el hidrógeno.
Aplicaciones: Obligatorio en sistemas de alta presión como plantas de pilas de combustible de hidrógeno.
Ejemplo: Los colectores médicos de Pattons incluyen válvulas de alivio que cumplen con la norma NFPA.
Válvulas de retención
Función: Evitar el reflujo de gas de un banco a otro o de la salida a la entrada.
Descripción: Válvulas unidireccionales (de bola o de asiento) integradas en pigtails o cabezales.
Materiales: Acero inoxidable o latón, con juntas de elastómero.
Importancia: Evita la contaminación o mezcla de gases incompatibles, reduciendo riesgos de explosión o corrosión.
Aplicaciones: Esencial en la fabricación de semiconductores para gases UHP.
Ejemplo: Los colectores de suministro CK utilizan válvulas de retención en los cables.
Filtros
Función: Eliminar impurezas como polvo, humedad o partículas de la corriente de gas.
Descripción: Filtros de metal sinterizado o de membrana, generalmente en línea o en la salida.
Materiales: Acero inoxidable para sistemas UHP, latón para uso general.
Importancia: Mantiene la pureza del gas, evitando daños al equipo o contaminación del proceso.
Aplicaciones: Se utiliza en la producción farmacéutica para gases estériles.
Ejemplo: Los colectores de Jewell Instruments incluyen filtros de 0.01 micrones para aplicaciones de alta pureza.
Tuberías y accesorios
Función: Conectar el colector al equipo aguas abajo.
Descripción: Tubos soldados o sin costura con accesorios (por ejemplo, de compresión o roscados).
Materiales: Acero inoxidable para gases corrosivos, cobre para oxígeno médico.
Importancia: Garantiza una entrega sin fugas a los puntos de uso final.
Aplicaciones: Se encuentra en todas las instalaciones de colectores, desde soldadura hasta laboratorios.
Alarmas y Monitoreo Remoto
Función: Alertar a los operadores sobre baja presión, eventos de cambio o fallas.
Descripción: Zumbadores audibles, LED intermitentes o alertas digitales vía SMS/correo electrónico.
Materiales: Integrado en paneles de control.
Importancia: Garantiza una respuesta rápida a problemas críticos en hospitales o plantas químicas.
Aplicaciones: Se utiliza en colectores totalmente automáticos para monitorización en tiempo real.


Importancia de cada componente

Cada componente desempeña un papel específico:

Los cabezales y los cables pigtail permiten escalabilidad y conexiones seguras de cilindros.
Las válvulas de aislamiento y las válvulas de retención mejoran la seguridad del mantenimiento y previenen la contaminación.
Los sensores y las válvulas de conmutación garantizan un suministro ininterrumpido.
Los reguladores y válvulas de alivio mantienen niveles de presión seguros.
Los filtros protegen los equipos que se encuentran aguas abajo, mientras que las alarmas proporcionan información operativa.
Juntos, garantizan confiabilidad, seguridad y eficiencia.



Aplicaciones de los colectores de intercambio de gases

Los colectores se utilizan en:

Soldadura: Suministro continuo de argón/CO2 para soldaduras sin defectos.
Procesamiento Químico: Nitrógeno para inertizar reactores.
Semiconductores: Gases UHP como silano para fabricación.
Alimentos y bebidas: CO2 para carbonatación.
Hospitales: Oxígeno para la atención del paciente.
Energía: Hidrógeno para pilas de combustible.
Estas aplicaciones resaltan la versatilidad del colector.



Consideraciones de instalación

La instalación correcta garantiza la funcionalidad del componente:

Sitio: Área ventilada y segura, lejos de fuentes de ignición.
Montaje: Soportes de pared o suelo para mayor estabilidad.
Conexiones: Utilice accesorios compatibles con CGA.
Pruebas: Realice pruebas de presión y fugas según ASME B31.3.
Eléctrico: Conecte alarmas y controles al BMS.
Cumplimiento: Siga NFPA 55, CGA P-1 o ISO 7396.
Se recomienda la instalación profesional.



Prácticas de mantenimiento

El mantenimiento conserva los componentes:

Diariamente: Verificar indicadores y alarmas.
Semanalmente: Inspeccione los pigtails y las válvulas.
Mensualmente: Limpieza de filtros, cambio de prueba.
Anual: Calibrar sensores, prueba de presión.
Manipulación de cilindros: siga las pautas de CGA.


Mantener registros para el cumplimiento de las normas regulatorias.

Las normas que rigen los componentes incluyen:

NFPA 55: Requiere válvulas de alivio y alarmas.
CGA P-1: Especifica el diseño de válvulas de retención y de coleta.
ASME B31.3: Rige tuberías y accesorios.
ISO 7396: Para colectores de gases médicos.
OSHA 1910.101: Garantiza el manejo seguro del gas.
El cumplimiento garantiza la seguridad y la confiabilidad.



Tendencias emergentes en componentes de colectores

Las tendencias incluyen:

Sensores IoT: monitorización de presión en tiempo real mediante aplicaciones.
Materiales de alta pureza: Acero inoxidable electropulido para gases UHP.
Alarmas inteligentes: predicción de fallas impulsada por IA.
Diseños ecológicos: materiales reciclables.
Componentes compactos: Reguladores más pequeños para ahorrar espacio.


Estas tendencias mejoran el rendimiento y la seguridad.

Consejos prácticos para seleccionar un colector

Tipo de gas: combine los materiales con las propiedades del gas (por ejemplo, acero inoxidable para corrosivo).
Demanda: Dimensionar los cabezales para el caudal.
Automatización: Totalmente automático para aplicaciones críticas.
Proveedor: Elija marcas como Swagelok o Pattons Medical.
Presupuesto: equilibrar costos con TCO.


Casos Prácticos

Planta química (EE. UU.): El colector con cabezales de acero inoxidable redujo el tiempo de inactividad en un 95 %.
Fábrica de semiconductores (Taiwán): Los filtros UHP garantizaron un suministro de gas sin contaminación.
Taller de soldadura (Alemania): Las válvulas de cambio automático mejoraron la eficiencia.

Fabricante y proveedor de sistemas de suministro de productos químicos y gases de ultraalta pureza (UHP)
Conclusión

Los componentes de un colector de cambio de gas (cabezales, pigtails, válvulas, sensores, reguladores y alarmas) trabajan en conjunto para garantizar un suministro de gas continuo, seguro y eficiente. Desde aplicaciones de soldadura hasta médicas, estos componentes son cruciales para la confiabilidad y el cumplimiento de normas como NFPA y CGA. Una instalación, un mantenimiento y una selección adecuados según el tipo de gas y la demanda son esenciales. A medida que evolucionan tendencias como el IoT y los diseños de alta pureza, los colectores se volverán aún más avanzados. Invierta en un colector de calidad con componentes robustos para optimizar sus operaciones industriales o médicas.
