En entornos industriales donde un suministro continuo y fiable de gases es esencial, los colectores de conmutación de gases desempeñan un papel fundamental. Estos sistemas están diseñados para alternar automáticamente entre múltiples fuentes de gas, como cilindros o tanques, garantizando un flujo ininterrumpido cuando una fuente se agota. Esto es especialmente crítico en sectores como la fabricación, el procesamiento químico, la soldadura, los laboratorios y la producción de energía, donde incluso breves interrupciones pueden provocar paradas de producción, riesgos para la seguridad o problemas de calidad. A medida que las industrias dependen cada vez más de gases como el nitrógeno, el argón, el hidrógeno, el oxígeno y el CO₂ para procesos que van desde la soldadura hasta la inertización y la purga, la demanda de colectores de conmutación de gases eficientes y seguros ha aumentado significativamente.

El mercado global de colectores de gas, incluyendo los sistemas de cambio de gas, está en expansión gracias a los avances en automatización, las normativas de seguridad y el auge de industrias como las energías renovables y los semiconductores. Según análisis de mercado, el mercado de colectores de gas está impulsado por la necesidad de mayor seguridad y eficiencia, con sistemas automáticos que reducen la intervención manual y minimizan los riesgos. En este artículo de 2000 palabras, exploraremos qué son los colectores de cambio de gas, cómo funcionan, sus tipos, componentes, aplicaciones industriales, beneficios, características de seguridad, instalación, mantenimiento, normas regulatorias, tendencias emergentes y consejos prácticos para su selección. Esta guía tiene como objetivo ayudar a ingenieros, gerentes de instalaciones y especialistas en compras a comprender e implementar estos sistemas eficazmente para un rendimiento industrial óptimo.


Regulador de grado semiconductor de ultraalta pureza de una sola etapa
¿Qué es un colector de cambio de gas?

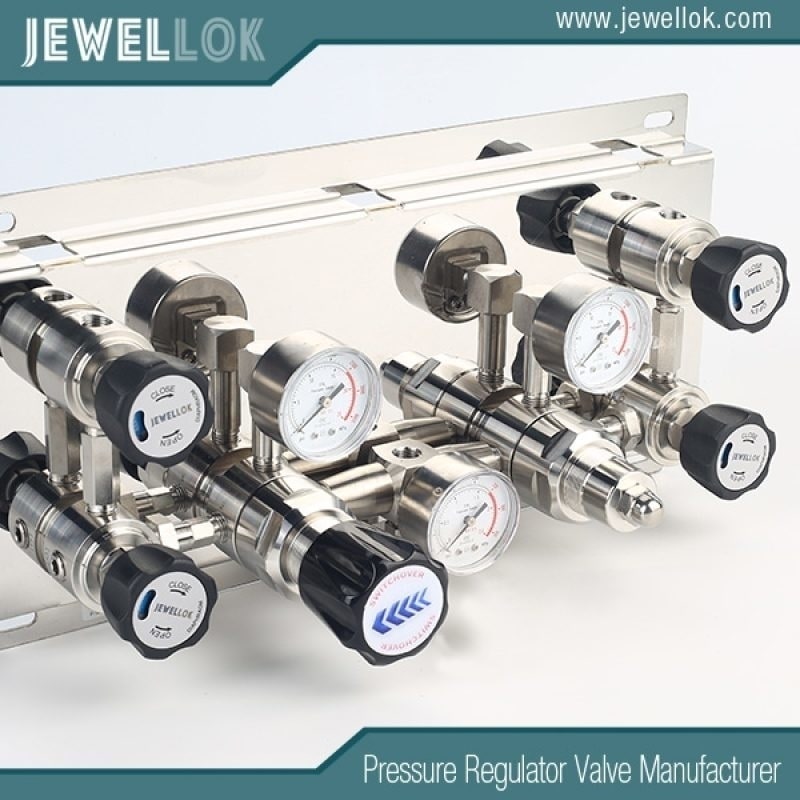

Un colector de cambio de gas es un sistema de distribución centralizado que conecta múltiples cilindros o tanques de gas a una única línea de salida, lo que permite la conmutación automática o manual entre fuentes para mantener un suministro continuo de gas. Monitorea la presión en el banco de gas activo (primario) y cambia al banco de reserva cuando el primario se agota, sin interrumpir el flujo a los equipos aguas abajo. Esta transición fluida es vital en aplicaciones industriales donde se utiliza gas para procesos como soldadura, corte, inertización o reacciones químicas.

Los colectores se suelen instalar en salas de almacenamiento de gas o cerca de puntos de uso, conectados mediante mangueras de alta presión (pigtails) a los cilindros. Admiten diversos gases, desde inertes (nitrógeno, argón) hasta inflamables (hidrógeno, acetileno) o corrosivos (cloro), con diseños adaptados a las propiedades del gas. En entornos industriales, los colectores reducen la frecuencia de cambio de cilindros, mejoran la seguridad al minimizar la manipulación manual y optimizan el uso del gas al garantizar el vaciado completo de los cilindros.

El concepto de colectores de gas evolucionó desde simples configuraciones de válvulas manuales a principios del siglo XX hasta sofisticados sistemas automáticos en la década de 20, impulsados ​​por las necesidades de automatización industrial y seguridad. Hoy en día, son parte integral de las operaciones en fábricas, refinerías y laboratorios, donde la confiabilidad es primordial.



¿Cómo funciona un colector de cambio de gas?

El funcionamiento de un colector de cambio de gas se basa en la monitorización de la presión y la conmutación de válvulas para garantizar un flujo de gas ininterrumpido. A continuación, se presenta una explicación paso a paso:

Configuración inicial: Los cilindros se agrupan en bancos (primario y de reserva), conectados mediante conectores flexibles con válvulas de retención para evitar el reflujo. El colector está configurado para extraer primero del banco primario.
Operación normal: El gas fluye desde el banco primario a través de válvulas de entrada, reguladores de presión (para reducir la presión alta del cilindro a niveles utilizables) y la salida hacia el equipo. Los sensores de presión monitorean los niveles continuamente.
Detección de baja presión: A medida que el banco primario se vacía, la presión disminuye. Cuando alcanza un umbral preestablecido (p. ej., 50-100 psi), los sensores detectan el cambio y envían una señal a la unidad de control.
Conmutación automática: La válvula de conmutación (solenoide o mecánica) se activa, redirigiendo el flujo al banco de reserva. Esto ocurre de forma continua, sin interrupciones.
Alarma y notificación: Las alarmas (audibles, visuales o digitales) alertan a los operadores para que repongan el depósito vacío. Los sistemas avanzados envían notificaciones por SMS o correo electrónico.
Reinicio y continuación: Tras reemplazar los cilindros, los operadores reinician el sistema, intercambiando las designaciones de primario y de reserva. El ciclo se repite.
Integración de seguridad: Las válvulas de alivio ventilan el exceso de presión, los filtros eliminan las impurezas y las válvulas de retención evitan la mezcla.
En los colectores manuales, los operadores monitorean los medidores y conmutan las válvulas, mientras que las versiones semiautomáticas conmutan automáticamente pero requieren un reinicio manual.

Los sistemas totalmente automáticos gestionan todo electrónicamente.



Tipos de colectores de cambio de gas

Los colectores varían según la automatización, la capacidad y la aplicación:

1. Colectores de cambio manual:

Descripción: Sistemas básicos con válvulas y manómetros manuales.
Características: Bajo costo, diseño simple.
Aplicaciones: Pequeños talleres o industrias de baja demanda.
Ventajas: Asequible, fácil de mantener.
Desventajas: Requiere mucha mano de obra, riesgo de tiempo de inactividad.
2. Colectores de cambio semiautomáticos:

Descripción: Conmutación automática con reinicio manual.
Características: Presostatos, alarmas.
Aplicaciones: Fabricación mediana, soldadura.
Ventajas: Reduce el monitoreo, respuesta rápida.
Desventajas: Todavía requiere intervención.
3. Colectores de cambio totalmente automáticos:

Descripción:Automatización completa con controles electrónicos.
Características: Pantallas digitales, monitoreo remoto.
Aplicaciones: Plantas químicas, semiconductores.
Ventajas: Suministro continuo, error mínimo.
Desventajas: Mayor costo, dependencia de la energía.
4. Alta presión vs. baja presión:

Alta presión: para gases como el hidrógeno (hasta 3000 psi).
Baja presión: para CO2 o aire (hasta 500 psi).
5. Montaje en pared vs. de suelo:

Montaje en pared: ahorro de espacio para instalaciones compactas.
De suelo: para bancos de cilindros de gran tamaño.
La selección depende del tipo de gas, la demanda y el presupuesto.



Componentes de un colector de cambio de gas

Un colector industrial típico incluye:

Encabezados de cilindros: conectan varios cilindros en un banco.
Pigtails: Mangueras flexibles con válvulas de retención.
Válvulas de aislamiento: para reemplazo de cilindros.
Transductores de presión: para monitoreo.
Unidad de cambio: Válvula solenoide para conmutación.
Reguladores: Mantienen la presión de salida.
Panel de Control: Con alarmas e indicadores.
Válvulas de alivio de seguridad: ventilan el exceso de presión.
Filtros: Para mantener la pureza.
Materiales como el acero inoxidable garantizan resistencia a la corrosión.



Aplicaciones de los colectores de cambio de gas en entornos industriales

Los colectores se utilizan en:

Soldadura y fabricación de metales: Para suministro continuo de argón o CO2, evitando defectos de soldadura.
Procesamiento químico: Para gases inertes como el nitrógeno en reactores.
Semiconductores: Para gases UHP como el silano en la fabricación.
Alimentos y bebidas: Para CO2 en carbonatación.
Productos farmacéuticos: Para gases estériles en producción.
Energía del Hidrógeno: Para hidrógeno a alta presión en pilas de combustible.
Laboratorios: Para gases analíticos como el helio.
Estas aplicaciones demuestran la versatilidad de los colectores.



Beneficios de los colectores de cambio de gas

Los colectores ofrecen:

Suministro continuo: sin tiempos de inactividad durante los cambios de cilindros.
Seguridad: Reduce riesgos de manipulación manual, previene fugas.
Eficiencia: Automatizar procesos, optimizar el uso del gas.
Ahorro de costes: minimiza el desperdicio de mano de obra y gas.
Cumplimiento: Cumplir con los estándares de seguridad.
Escalabilidad: Ampliable para necesidades crecientes.
En entornos industriales, mejoran la productividad.



Características de seguridad de los colectores de cambio de gas

La seguridad es fundamental:

Conmutación automática: evita fallos de suministro.
Válvulas de alivio: ventilan el exceso de presión.
Válvulas de retención: evitan el reflujo.
Alarmas: Notifica de baja presión.
Filtros: Eliminan impurezas.
Válvulas de aislamiento: para un mantenimiento seguro.
Estas características mitigan riesgos como fugas o sobrepresión.



Instalación de colectores de cambio de gas

Pasos de instalación:

Selección del sitio: Área ventilada y segura.
Montaje: Fijar a paredes o suelos.
Conexión del cilindro: utilice conectores con válvulas de retención.
Tubería: Conecte la salida con los reguladores.
Instalación Eléctrica: Para sistemas automáticos.
Pruebas: Pruebas de presión y fugas.
La instalación profesional garantiza el cumplimiento.



Mantenimiento de colectores de cambio de gas

Prácticas de mantenimiento:

Diariamente: Verificar indicadores y alarmas.
Semanalmente: Inspeccione los pigtails y las válvulas.
Mensualmente: Pruebe el cambio y limpie los filtros.
Anual: Calibrar sensores, prueba de presión.
El mantenimiento regular previene fallas.



Normas reglamentarias para colectores de cambio de gas

Los estándares incluyen:

NFPA 55: Para gases comprimidos, que requieren válvulas de alivio y alarmas.
CGA P-1: Pautas de manipulación segura.
ASME B31.3: Diseño de tuberías.
OSHA 1910.101: Seguridad del gas comprimido.
ISO 7396: Para gases medicinales.
El cumplimiento es obligatorio por razones de seguridad.



Tendencias emergentes en colectores de cambio de gas

Las tendencias incluyen:

Integración IoT: Monitoreo remoto.
Diseños de alta pureza: para semiconductores.
Sostenibilidad: Materiales ecológicos.
Mejoras de automatización: IA para mantenimiento predictivo.
Sistemas Modulares: Fácil expansión.
Estas tendencias impulsan la innovación.



Consejos prácticos para seleccionar un colector de cambio de gas

Consejos:

Evaluar la demanda de gas: calcular el flujo y la presión.
Automatización: Totalmente automático para alta demanda.
Material: Acero inoxidable para gases corrosivos.
Proveedor: De gran reputación como Swagelok.
Presupuesto: considere el TCO.
Casos Prácticos

Planta química (EE. UU.): El colector automático redujo el tiempo de inactividad en un 90 %.
Planta de fabricación (Alemania): El sistema semiautomático mejoró la seguridad.
Planta solar (India): el colector garantizó el suministro continuo de gas.

Regulador de grado semiconductor de ultraalta pureza de una sola etapa
Conclusión

Los colectores de cambio de gas son indispensables para aplicaciones industriales, ya que garantizan un suministro continuo de gas y priorizan la seguridad. Desde válvulas automáticas de conmutación y alivio hasta alarmas y filtros, sus características de seguridad mitigan los riesgos y mejoran la fiabilidad. La instalación, el mantenimiento y el cumplimiento de normas como NFPA y CGA son cruciales. A medida que evolucionan tendencias como el Internet de las Cosas (IoT) y la sostenibilidad, los colectores serán aún más eficientes. Al seleccionar el colector adecuado según el tipo de gas, la demanda y el presupuesto, las industrias pueden optimizar sus operaciones. Invierta en un colector de cambio de gas de calidad para proteger sus procesos y garantizar un rendimiento óptimo.
