Compendio

Los sistemas de suministro de gases de alta pureza son una infraestructura esencial en laboratorios de investigación y universidades, ya que permiten un control preciso y una manipulación segura de los gases utilizados en experimentos que abarcan desde la síntesis química hasta la fabricación de semiconductores. Este artículo explora el diseño, los componentes, la instalación, el mantenimiento y los aspectos de seguridad de dichos sistemas. Al garantizar una contaminación mínima y un suministro fiable, estos sistemas respaldan la investigación de vanguardia, cumpliendo al mismo tiempo con las estrictas normas regulatorias. El análisis se centra en las especificaciones técnicas, las mejores prácticas y las tendencias emergentes para guiar a ingenieros, investigadores y gestores de instalaciones en la implementación de soluciones eficaces.


Los 10 mejores reguladores de presión de gas de ultra alta pureza en la India
Introducción

En los entornos dinámicos de los laboratorios de investigación y las universidades, los gases de alta pureza desempeñan un papel fundamental en el avance de los descubrimientos científicos. Gases como el nitrógeno, el oxígeno, el helio, el argón, el hidrógeno y las mezclas especiales son indispensables para aplicaciones como la cromatografía, la espectroscopia, las operaciones láser y las incubaciones biológicas. Sin embargo, el suministro de estos gases debe gestionarse con la máxima precisión para evitar la contaminación que podría comprometer la integridad experimental o suponer riesgos de seguridad.

Un sistema de suministro de gas de alta pureza abarca todo el proceso, desde el almacenamiento hasta el punto de uso, e incorpora cilindros, reguladores, tuberías, válvulas y equipos de monitoreo. Estos sistemas están diseñados para mantener niveles de pureza del gas que a menudo superan el 99.999 % (cinco nueves), minimizando impurezas como humedad, partículas e hidrocarburos que podrían interferir con procesos sensibles.

La evolución de estos sistemas ha sido impulsada por los avances en la ciencia de los materiales y la automatización, lo que ha permitido una mayor eficiencia y fiabilidad. Por ejemplo, la transición de sistemas de colectores manuales a automatizados ha reducido los errores humanos y el tiempo de inactividad. Este artículo profundiza en las complejidades técnicas del diseño y la operación de estos sistemas, diseñados específicamente para entornos académicos y de investigación, donde las limitaciones presupuestarias, de espacio y las diversas necesidades de los usuarios son desafíos comunes.



Importancia de los gases de alta pureza en la investigación

Los gases de alta pureza son esenciales para muchas disciplinas de investigación. En química analítica, el helio de ultraalta pureza (UHP) es crucial para la cromatografía de gases-espectrometría de masas (GC-MS), donde incluso impurezas traza pueden distorsionar la resolución de los picos y dar lugar a identificaciones imprecisas. De igual manera, en los laboratorios de física, el argón se utiliza en procesos de grabado por plasma y pulverización catódica, lo que requiere niveles de pureza que eviten reacciones indeseadas en los sustratos.

En la investigación biológica y médica, las atmósferas controladas que utilizan mezclas de dióxido de carbono y oxígeno de alta pureza son vitales para las incubadoras de cultivos celulares. Los contaminantes presentes en estos gases podrían alterar los niveles de pH o introducir toxinas, lo que afecta la viabilidad celular y la reproducibilidad experimental. Las universidades suelen albergar proyectos interdisciplinarios, como los de ciencia de materiales, donde se utiliza hidrógeno para procesos de recocido en laboratorios de semiconductores. En estos casos, la pureza garantiza un crecimiento cristalino sin defectos.

El impacto económico es significativo; los gases impuros pueden provocar experimentos fallidos, desperdicio de recursos y retrasos en las publicaciones. Además, organismos reguladores como la Administración de Seguridad y Salud Ocupacional (OSHA) y la Asociación Nacional de Protección contra Incendios (NFPA) exigen estrictas normas de pureza y manipulación para proteger al personal y los equipos.

Campos emergentes como la computación cuántica y la nanotecnología exigen umbrales de pureza aún más altos, que a menudo alcanzan el 99.9999 % (seis nueves), para evitar la decoherencia cuántica o los defectos a nanoescala. Por lo tanto, invertir en sistemas de administración robustos no solo mejora la calidad de la investigación, sino que también fomenta la innovación al permitir experimentos que antes eran inviables.



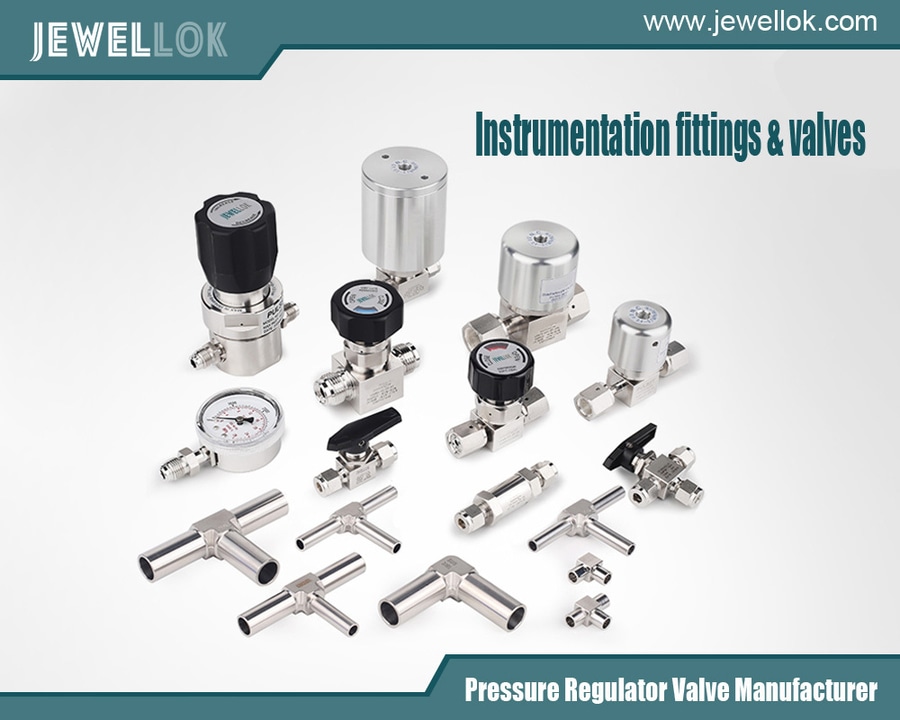

Componentes de un sistema de suministro de gas

Un sistema integral de suministro de gas de alta pureza consta de varios componentes interconectados, cada uno diseñado para preservar la integridad del gas.

Almacenamiento y suministro de gas

La base es el suministro de gas, generalmente en forma de cilindros de alta presión, recipientes Dewar para líquidos criogénicos o tanques a granel. Los cilindros están fabricados en acero sin costura o aluminio, con capacidad para presiones de hasta 3000 psi. Para aplicaciones de UHP, los cilindros se someten a un electropulido para reducir la rugosidad de la superficie interna y minimizar los puntos de adsorción de impurezas.

Los colectores conectan varios cilindros, lo que permite una conmutación fluida entre fuentes para garantizar un suministro continuo. Los colectores de cambio automático utilizan sensores de presión para detectar el agotamiento y cambiar a un cilindro de reserva, a menudo integrado con alarmas para notificaciones de baja presión.

Reguladores y control de presión

Los reguladores de presión son fundamentales para reducir la presión del cilindro a niveles utilizables, típicamente de 0 a 100 psi en el punto de uso. Los reguladores de una etapa son suficientes para aplicaciones estables, pero los modelos de dos etapas proporcionan una mayor estabilidad de la presión al reducir las fluctuaciones de la presión de salida causadas por las variaciones de la presión de entrada.

Los materiales importan: el acero inoxidable o el latón con sellos de teflón son comunes para gases no corrosivos, mientras que Monel o Hastelloy se utilizan para gases corrosivos como el cloro. La pureza se mantiene mediante diseños de diafragma que aíslan el elemento sensor del flujo de gas, evitando la contaminación.

Tuberías y tubos

Las tuberías transportan el gas desde la fuente hasta las mesas de laboratorio. Se prefieren los tubos de acero inoxidable con soldadura orbital (p. ej., grado 316L) por su estanqueidad y baja desgasificación. Los interiores electropulidos logran acabados superficiales inferiores a 10 Ra, lo que reduce la generación de partículas.

Para mayor flexibilidad, se utilizan tubos en espiral o mangueras flexibles con conexiones VCJ en los extremos. Para evitar la difusión, se emplean materiales de barrera como PVDF o PFA para gases reactivos.

Válvulas y controles de flujo

Las válvulas incluyen válvulas de cierre, de retención y de alivio. Las válvulas de diafragma sin empaquetadura eliminan el empaque del vástago, una fuente común de contaminación. Los medidores de flujo, como los controladores de flujo másico (MFC), regulan con precisión los caudales mediante sensores térmicos o de presión, a menudo con interfaces digitales para automatización.

Purificación y Filtración

Los purificadores en línea eliminan las impurezas residuales. Los purificadores getter para gases inertes absorben el oxígeno y la humedad, mientras que los purificadores catalíticos procesan los hidrocarburos. Los filtros de partículas de 0.003 micras capturan el polvo, y los filtros coalescentes eliminan los aerosoles.

Sistemas de Monitoreo y Control

Los sensores monitorizan la pureza, la presión, el caudal y la detección de fugas. Los cromatógrafos de gases o analizadores de humedad permiten verificar la pureza en tiempo real. Los sistemas PLC (controladores lógicos programables) los integran para un control automatizado, con interfaces SCADA (control de supervisión y adquisición de datos) para la monitorización remota en entornos universitarios.



Consideraciones de diseño

El diseño de un sistema de suministro de gas de alta pureza requiere un enfoque integral que equilibre el rendimiento, el coste y la escalabilidad.

Disposición y dimensionamiento del sistema

El diseño comienza con un estudio del sitio para evaluar el espacio, la ventilación y la proximidad a los puntos de uso. Los sistemas centralizados con una sala de gases que alimenta a varios laboratorios mediante paneles de distribución son eficientes para las universidades. Los cálculos de dimensionamiento tienen en cuenta las demandas de caudal: por ejemplo, un sistema de GC-MS podría requerir de 20 a 50 ml/min de helio, en función del número de instrumentos.

Los cálculos de caída de presión utilizan la ecuación de Darcy-Weisbach: ΔP = f (L/D) (ρ v² / 2), donde f es el factor de fricción, L la longitud, D el diámetro, ρ la densidad y v la velocidad. Los diámetros de las tuberías (p. ej., 1/4″ o 1/2″) se seleccionan para mantener velocidades inferiores a 10 m/s y minimizar la turbulencia y el arrastre de partículas.

Selección de Materiales

La compatibilidad es clave; el hidrógeno fragiliza ciertos aceros, lo que requiere acero inoxidable austenítico. Para lograr una pureza ultraalta, los componentes horneados al vacío reducen la desgasificación. En cuanto a costos, las universidades podrían optar por diseños modulares que permitan expansiones graduales.

Integración con la infraestructura del edificio

Los sistemas deben integrarse con el sistema de climatización (HVAC) para la extracción de gases, la extinción de incendios (p. ej., sistemas de CO₂) y el respaldo eléctrico. El arriostramiento sísmico es esencial en zonas propensas a terremotos, según la norma ASME B2.

Integración de automatización e IoT

Los diseños modernos incorporan IoT para el mantenimiento predictivo. Los sensores alimentan con datos a algoritmos de IA que predicen el agotamiento del cilindro o la saturación del filtro, reduciendo así el tiempo de inactividad. En entornos de investigación, la autenticación de usuarios mediante RFID impide el acceso no autorizado.

Factores ambientales y de sostenibilidad

Los diseños sostenibles reciclan los gases de escape o utilizan fuentes renovables, como los generadores de hidrógeno electrolítico. Los compresores de bajo consumo y los accesorios de baja fuga minimizan los residuos.



Instalación y mantenimiento

Una instalación adecuada garantiza longevidad y seguridad.

Proceso de instalación

La instalación comienza con la purga de las líneas con nitrógeno seco para eliminar la humedad y las partículas. Las pruebas de fugas con helio verifican la integridad, buscando tasas inferiores a 10^-9 atm-cc/s. La conexión a tierra eléctrica previene la acumulación de electricidad estática.

En las universidades, las instalaciones suelen realizarse fuera del horario laboral para minimizar las interrupciones. Es obligatorio cumplir con códigos como la NFPA 55 para gases comprimidos.

Protocolos de mantenimiento

El mantenimiento rutinario incluye inspecciones semestrales del regulador, reemplazo de filtros según la presión diferencial y auditorías anuales de pureza. La calibración de los MFC con estándares trazables garantiza la precisión.

El mantenimiento predictivo utiliza el análisis de vibraciones en las bombas y la monitorización de tendencias de los datos de los sensores. Los programas de capacitación para el personal de laboratorio abarcan el manejo de cilindros y las paradas de emergencia.

Problemas comunes, como fugas, se detectan mediante pruebas de jabón o detectores ultrasónicos. El inventario de repuestos, como juntas tóricas y diafragmas, facilita reparaciones rápidas.



Protocolos de seguridad

La seguridad es primordial en el manejo de gas.

Identificación de peligros

Los gases presentan riesgos de asfixia, inflamabilidad o toxicidad. Los monitores de deficiencia de oxígeno activan la alarma a niveles de O₂ <19.5 %. Los detectores de gases inflamables se activan al 2 % del LIE (límite inferior de explosividad).

Equipo de Protección Personal (EPP)

Los usuarios usan guantes, gafas protectoras y respiradores según sea necesario. Los carros portacilindros evitan vuelcos.

Respuesta de emergencia

Los planes incluyen rutas de evacuación, kits para derrames de corrosivos y oxígeno medicinal para casos de exposición. Los enclavamientos interrumpen el suministro de gas durante las alarmas.

Cumplimiento de la normativa

Es fundamental cumplir con la norma OSHA 1910.101, los folletos de la CGA (Asociación de Gas Comprimido) y los sistemas de calidad ISO 9001. Las auditorías garantizan el cumplimiento continuo.



Casos Prácticos

En un laboratorio universitario de semiconductores, un sistema centralizado de suministro de argón con MFC redujo la contaminación, mejorando el rendimiento en un 20 %. Otro ejemplo: el sistema de CO₂ de un departamento de biología con monitorización automatizada evitó fallos en la incubadora durante un estudio a largo plazo.


Válvula de gas de alta pureza para distribuidores de gas natural en sistemas de GNC y GNL
Conclusión

Los sistemas de suministro de gases de alta pureza son indispensables para la excelencia en la investigación en laboratorios y universidades. Mediante la integración de componentes avanzados, un diseño inteligente, un mantenimiento riguroso y sólidas medidas de seguridad, estos sistemas permiten un suministro de gases fiable y sin contaminación. A medida que la investigación evoluciona, la adopción de tecnologías inteligentes mejorará aún más la eficiencia, garantizando que las instituciones se mantengan a la vanguardia de la innovación.
