Introducción

En el ámbito de las aplicaciones industriales y científicas, el control preciso del flujo y la presión del gas es fundamental. Los reguladores de gases especiales se sitúan a la vanguardia de esta tecnología, garantizando el suministro seguro y preciso de gases de alta pureza a diversos procesos. Estos dispositivos están diseñados para manejar gases que requieren niveles de pureza excepcionales, a menudo superiores al 99.999 %, y son cruciales en sectores como la fabricación de semiconductores, la industria farmacéutica y la química analítica. A diferencia de los reguladores de gas estándar utilizados en aplicaciones comunes como la soldadura o los sistemas de climatización, los reguladores de gases especiales incorporan características avanzadas para prevenir la contaminación, mantener la estabilidad y soportar gases corrosivos o reactivos.

La evolución de los reguladores de gases especiales se ha visto impulsada por la creciente demanda de precisión en las industrias modernas. A medida que los procesos se vuelven más sofisticados, crece la necesidad de reguladores capaces de suministrar gases a presiones ultrabajas o en cantidades mínimas. Este artículo profundiza en los aspectos técnicos de los reguladores de gases especiales, explorando su diseño, funcionalidad, tipos, aplicaciones y las mejores prácticas para su selección y mantenimiento. Al comprender estos componentes, los ingenieros y técnicos pueden optimizar el rendimiento del sistema, aumentar la seguridad y reducir los costos operativos.

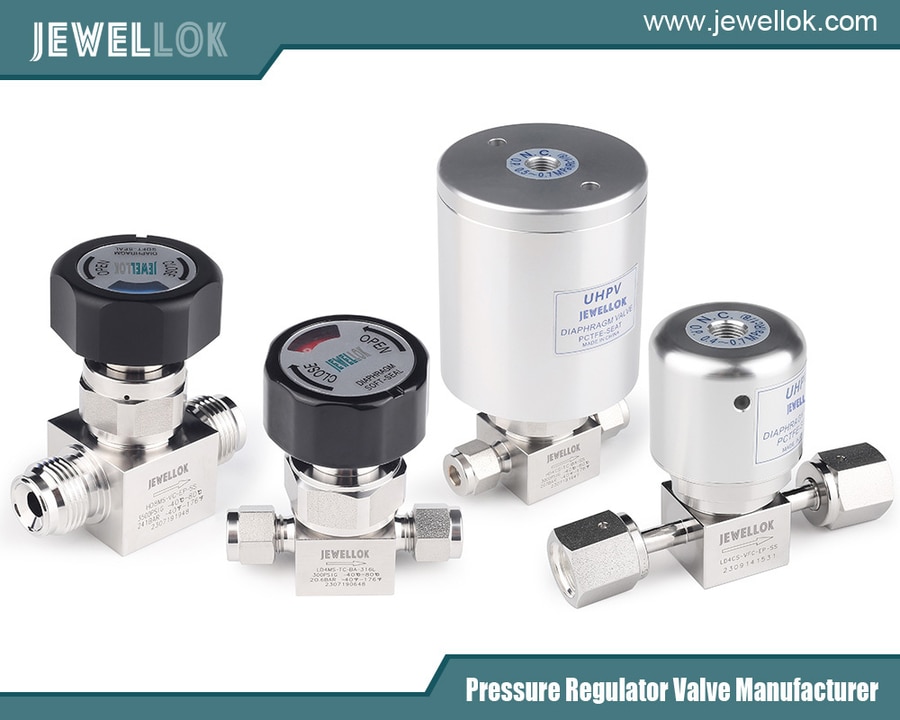

Fabricante y proveedor de sistemas de suministro de productos químicos y gases de ultraalta pureza (UHP)
Comprensión de los reguladores de gases especiales

Los reguladores de gases especiales son dispositivos reductores de presión diseñados específicamente para el manejo de gases especiales, como gases inertes como el helio y el argón, gases reactivos como el cloro y el amoníaco, y gases de ultraalta pureza utilizados en calibración e investigación. La función principal de un regulador es reducir la alta presión de un cilindro de gas o línea de suministro a una presión inferior y utilizable, manteniendo una salida constante.

En esencia, estos reguladores constan de varios componentes clave: la conexión de entrada, el mecanismo reductor de presión (a menudo un diafragma o pistón), la conexión de salida, manómetros para controlar las presiones de entrada y salida, y dispositivos de seguridad como válvulas de alivio. El diafragma, generalmente fabricado con materiales como acero inoxidable o elastómeros, aísla el gas de las piezas mecánicas, evitando la contaminación. En aplicaciones especiales, el regulador debe minimizar el espacio muerto, es decir, las áreas donde el gas puede estancarse y generar impurezas.

Una característica distintiva es su compatibilidad con estándares de alta pureza. Por ejemplo, los reguladores para gases semiconductores deben cumplir con los estándares SEMI (Semiconductor Equipment and Materials International), lo que garantiza la estanqueidad y la mínima generación de partículas. Las superficies internas suelen estar electropulidas para lograr una suavidad que reduce la adhesión de contaminantes. Los caudales pueden variar desde tan solo 0.1 litros por minuto (LPM) hasta varios cientos de LPM, según el modelo.



Tipos de reguladores de gases especiales

Los reguladores de gases especiales vienen en diversas configuraciones para adaptarse a diferentes necesidades. Los tipos más comunes incluyen reguladores de una etapa, de dos etapas y de línea.

Los reguladores de una etapa reducen la presión en un solo paso y son adecuados para aplicaciones donde la presión de entrada se mantiene relativamente constante. Son más sencillos y rentables, pero pueden experimentar fluctuaciones en la presión de salida a medida que disminuye la presión del cilindro. Por ejemplo, en laboratorios donde el uso a corto plazo es frecuente, un regulador de una etapa para nitrógeno podría ser suficiente.

Los reguladores de dos etapas, por otro lado, proporcionan mayor estabilidad al reducir la presión en dos pasos secuenciales. La primera etapa reduce la presión a un nivel intermedio y la segunda la ajusta con precisión hasta alcanzar la salida deseada. Este diseño minimiza el efecto de la presión de suministro, donde la presión de salida varía con los cambios en la entrada. Son ideales para aplicaciones críticas como la cromatografía de gases, donde una presión constante es esencial para obtener resultados precisos.

Los reguladores de línea se instalan en los sistemas de distribución de gas aguas abajo del regulador principal. Mantienen la presión en las tuberías y se utilizan a menudo en sistemas de colectores para el suministro continuo. Las variantes especializadas incluyen reguladores de alto caudal para el suministro de gas a granel y reguladores de baja presión para procesos asistidos por vacío.

Además, existen reguladores resistentes a la corrosión para el manejo de gases agresivos. Estos cuentan con cuerpos fabricados con materiales como Monel o Hastelloy, que resisten el ataque químico. Los reguladores electrónicos integran sensores y controles para el ajuste automático de la presión, conectándose a sistemas PLC para la monitorización en tiempo real.



Principios de funcionamiento de los reguladores de gases especiales

El funcionamiento de un regulador de gases especiales depende de un equilibrio de fuerzas. En un regulador de diafragma, el gas entra por la entrada a alta presión y presiona contra un diafragma accionado por resorte. El diafragma está conectado a una válvula de asiento que controla el flujo. Cuando la presión de salida cae por debajo del punto de ajuste, la fuerza del resorte supera la presión del gas en el diafragma, abriendo la válvula para permitir la entrada de más gas. Por el contrario, si la presión de salida aumenta, el diafragma se mueve para cerrar la válvula.

Matemáticamente, esto se puede describir mediante la ecuación de equilibrio de fuerzas: F_resorte = P_salida * A_diafragma + F_fricción, donde F_resorte es la fuerza del resorte, P_salida es la presión de salida y A_diafragma es el área del diafragma. Las fuerzas de fricción se minimizan en diseños especiales mediante materiales de baja fricción.

En los reguladores de pistón, este reemplaza el diafragma, lo que ofrece mayor capacidad de presión, pero puede generar más contaminación si no se sella correctamente. En los modelos de alta pureza, los pistones suelen estar recubiertos de teflón.

La dinámica de flujo juega un papel crucial. El regulador debe gestionar regímenes de flujo laminar o turbulento sin introducir vibraciones ni picos de presión. La caída de presión (la disminución de la presión de salida al aumentar el caudal) es una métrica clave de rendimiento. Los reguladores especializados buscan una caída de presión baja, a menudo inferior a 1 psi por cada 100 psi de cambio en la presión de entrada.

Los mecanismos de seguridad incluyen discos de ruptura que se rompen a presiones excesivas y filtros integrados para capturar partículas. En las versiones electrónicas, los bucles de retroalimentación utilizan control PID (Proporcional-Integral-Derivativo) para mantener la precisión del punto de ajuste dentro del 0.1 %.



Consideraciones sobre materiales y construcción

La elección de materiales en los reguladores de gases especiales es fundamental para garantizar la compatibilidad, la durabilidad y la pureza. El acero inoxidable 316L es el estándar para las carcasas y las piezas en contacto con el fluido debido a su resistencia a la corrosión y su baja emisión de gases. Para lograr una pureza ultra alta, las superficies se pasivan o se electropulen hasta alcanzar valores Ra inferiores a 10 micropulgadas.

Los sellos y diafragmas varían según el tipo de gas. Para gases inertes, son suficientes los elastómeros Viton o Buna-N, pero para gases reactivos, se utilizan perfluoroelastómeros Kalrez o Chemraz por su inercia química. Los sellos metal-metal eliminan por completo los materiales orgánicos en algunos diseños, lo que reduce el riesgo de permeación.

Las técnicas de construcción incluyen soldadura orbital para minimizar las grietas y pruebas de fugas de helio para verificar la integridad hasta 10^-9 atm-cc/s. Los reguladores para gases criogénicos incorporan componentes aislados para evitar la formación de escarcha.

En cuanto a las normas, los reguladores deben cumplir con las especificaciones de conexión de la CGA (Asociación de Gas Comprimido), lo que garantiza la conexión correcta para cada gas y evita confusiones. Por ejemplo, CGA-580 para nitrógeno y CGA-350 para hidrógeno.



Aplicaciones en Diversas Industrias

Los reguladores de gases especiales se utilizan ampliamente en diversos sectores. En la industria de semiconductores, controlan gases dopantes como la arsina y la fosfina en procesos de deposición química en fase de vapor (CVD), donde incluso trazas de impurezas pueden afectar el rendimiento de las obleas.

En la industria farmacéutica, los reguladores manipulan gases para la esterilización, como el óxido de etileno, o para la inertización en la formulación de fármacos a fin de prevenir la oxidación. Los laboratorios analíticos los utilizan como gases de calibración en espectrometría de masas y cromatografía, lo que garantiza una precisión de ppm.

El sector aeroespacial los utiliza para pruebas de pilas de combustible con hidrógeno y oxígeno, mientras que la monitorización ambiental emplea reguladores para el análisis de gases traza en estaciones de calidad del aire. En el sector de alimentos y bebidas, los reguladores de CO2 mantienen los niveles de carbonatación en las líneas de embotellado.

Las aplicaciones emergentes incluyen celdas de combustible de hidrógeno, donde los reguladores gestionan tanques de almacenamiento de alta presión, y biotecnología para incubadoras de cultivo celular que requieren mezclas precisas de CO2/O2.



Criterios de selección para reguladores de gases especiales

Seleccionar el regulador adecuado implica varios factores. En primer lugar, la compatibilidad con los gases: asegúrese de que los materiales no reaccionen ni se degraden. Los requisitos de presión determinan el tipo; las altas presiones de entrada favorecen los diseños de pistón.

El caudal se ajusta a la demanda de la aplicación; los reguladores sobredimensionados pueden provocar inestabilidad. El nivel de pureza influye en la elección del acabado electropulido frente al estándar.

Las condiciones ambientales, como temperaturas extremas o ubicaciones peligrosas, requieren aprobaciones ATEX o FM para modelos a prueba de explosiones.

Las consideraciones presupuestarias equilibran el coste inicial con la fiabilidad a largo plazo. Consultar las fichas técnicas del fabricante para conocer los valores de Cv (coeficiente de flujo) ayuda a predecir el rendimiento.



Prácticas de mantenimiento y seguridad

Un mantenimiento adecuado prolonga la vida útil del regulador y garantiza su seguridad. Las inspecciones periódicas buscan fugas con soluciones jabonosas o detectores electrónicos. Los diafragmas deben reemplazarse según lo programado, generalmente cada 1 o 2 años en aplicaciones de uso intensivo.

La limpieza implica purgar con gas inerte y evitar disolventes que puedan contaminar. El almacenamiento en entornos limpios y secos previene la corrosión.

Los protocolos de seguridad incluyen el uso exclusivo de reguladores para los gases previstos, su instalación en zonas ventiladas y la capacitación del personal sobre paradas de emergencia. Es obligatorio contar con válvulas de alivio para la protección contra sobrepresión.

Problemas comunes como el deslizamiento (aumento lento de la presión) indican una falla del diafragma, mientras que el traqueteo sugiere un tamaño inadecuado.



Tendencias futuras en reguladores de gases especiales

Los avances en la integración del IoT permiten la monitorización remota y el mantenimiento predictivo. Los reguladores inteligentes con sensores integrados pueden alertar sobre anomalías mediante aplicaciones.

La investigación de materiales se centra en nanocompuestos para obtener componentes más ligeros y resistentes. La sostenibilidad impulsa el diseño de materiales reciclables y un menor consumo energético.

A medida que crece la economía del hidrógeno, están surgiendo reguladores para sistemas de 700 bares que incorporan compuestos avanzados.

La miniaturización de los analizadores portátiles y la integración con microfluídica para dispositivos de laboratorio en chip representan avances de vanguardia.




Aplicación del regulador de presión de gas de ultraalta pureza
Conclusión

Los reguladores de gases especiales son indispensables para la manipulación precisa de gases en aplicaciones exigentes. Su sofisticado diseño garantiza pureza, estabilidad y seguridad, impulsando los avances tecnológicos y científicos. Mediante la selección, el mantenimiento y la innovación de estos dispositivos, las industrias pueden lograr una mayor eficiencia y fiabilidad. A medida que evolucione la demanda, también lo harán estos reguladores, que seguirán desempeñando un papel vital en nuestro panorama tecnológico.
