Introducción

En el ámbito del manejo de gases industriales, especialmente en entornos de alta pureza como la fabricación de semiconductores, la producción farmacéutica y el procesamiento químico, la distribución segura y eficiente de gases es fundamental. Los gabinetes de gas son componentes críticos en estos sistemas, ya que garantizan un suministro controlado y mitigan los riesgos asociados con materiales peligrosos. Entre las diversas configuraciones, los gabinetes de gas con panel colector de válvulas (VMP) y los gabinetes de gas con caja colectora de válvulas (VMB) destacan como soluciones especializadas para la distribución de gas. Estos sistemas están diseñados para recibir gas de fuentes centralizadas, como almacenes a granel o gabinetes de cilindros, y distribuirlo a múltiples puntos finales, como equipos de producción o cámaras.

Los gabinetes de gas VMP y VMB, si bien son similares en su función principal de división de gas mediante colector, difieren significativamente en diseño, aplicación, características de seguridad e idoneidad operativa. Este artículo profundiza en estas diferencias, ofreciendo un análisis técnico exhaustivo. Exploraremos la arquitectura, los componentes, los principios operativos, las ventajas, las limitaciones y los aspectos comparativos de cada sistema. Comprender estas distinciones es esencial para ingenieros, administradores de instalaciones y profesionales de la seguridad a la hora de seleccionar el equipo de distribución de gas adecuado para sus operaciones. Al finalizar este análisis, los lectores comprenderán cómo estos sistemas contribuyen a la integridad del proceso, el cumplimiento normativo y la eficiencia general del sistema en entornos industriales exigentes.

Los sistemas de distribución de gas en instalaciones modernas suelen utilizar gases de ultraalta pureza (UHP), donde incluso contaminantes diminutos pueden comprometer la calidad del producto. Los gabinetes VMP y VMB abordan este problema mediante la incorporación de mecanismos de control precisos, pero sus variaciones estructurales y funcionales se adaptan a diferentes tipos de gas y niveles de riesgo. Por ejemplo, si bien ambos admiten múltiples líneas de gas individuales, el diseño de sus gabinetes y los requisitos de ventilación los distinguen. Este artículo pretende dilucidar estos matices, basándose en especificaciones técnicas y consideraciones prácticas para ofrecer una perspectiva equilibrada.

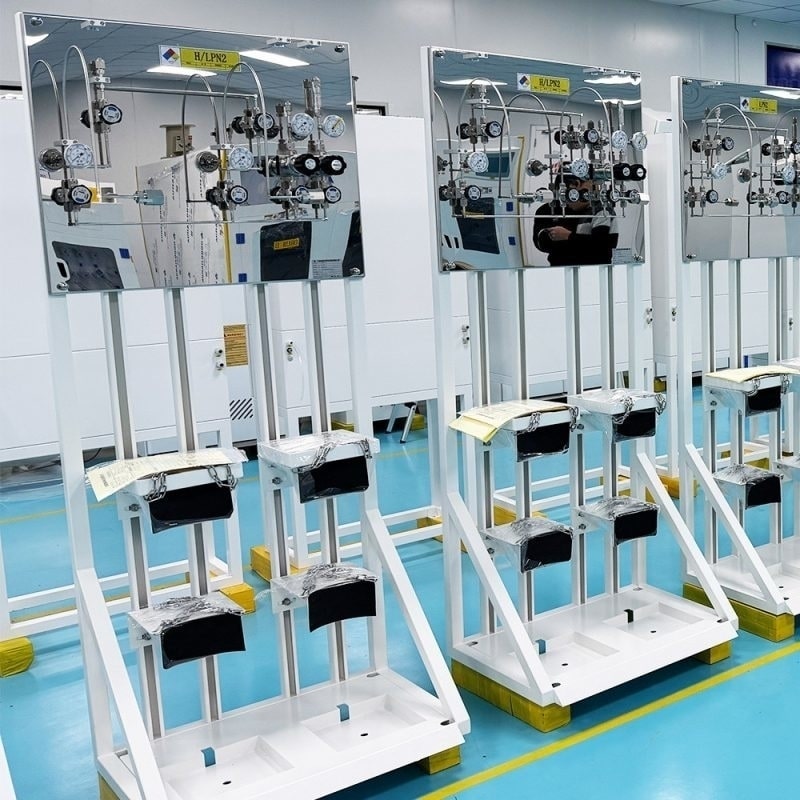

Sistemas de colectores de cambio de gases especiales
Descripción general del gabinete de gas del panel del colector de válvulas (VMP)

El armario de gas con panel colector de válvulas (VMP) es una configuración compacta de panel abierto que se utiliza principalmente para la distribución de gases inertes o no peligrosos en entornos controlados. A diferencia de los sistemas totalmente cerrados, el VMP consta de un conjunto plano montado sobre un panel donde las válvulas, los reguladores y los componentes asociados se disponen de forma lineal o modular. Este diseño facilita el acceso para el mantenimiento y la monitorización, lo que lo hace ideal para aplicaciones donde el espacio es limitado y los gases involucrados presentan riesgos mínimos.

Componentes clave y diseño

Un gabinete de gas VMP típico incluye varios elementos esenciales:

– Conjunto de colector: El núcleo del VMP es un colector que divide una línea de gas de entrada en múltiples salidas, a menudo denominadas "varillas". Cada varilla admite un control de flujo independiente, con capacidades que varían de 4 a 8 varillas en configuraciones estándar. El colector está fabricado con materiales de alta pureza, como acero inoxidable 316L, para evitar la corrosión y la contaminación.

Válvulas y reguladores: Las válvulas neumáticas o manuales (p. ej., válvulas de diafragma para aplicaciones de ultraalta presión) controlan el flujo de gas, mientras que los reguladores de presión mantienen presiones de salida constantes, generalmente ajustables de 0 a 150 psi. Las válvulas de retención y de aislamiento garantizan un flujo unidireccional y evitan el reflujo.

Instrumentación: Manómetros, transductores y caudalímetros integrados para monitorización en tiempo real. En las versiones automatizadas, los controladores lógicos programables (PLC) o sistemas de relés sencillos permiten el funcionamiento semiautomático, como las secuencias de purga.

Montaje e integración: El panel se monta en la pared o se integra en un bastidor, a menudo dentro de una sala limpia o un compartimento de herramientas. Carece de una carcasa completa, por lo que su ventilación depende del entorno circundante. Sus dimensiones son compactas, con un panel estándar de aproximadamente 30 cm de ancho, lo que permite una integración perfecta en las redes de tuberías existentes.

Principios operativos

El VMP funciona recibiendo gas de una fuente primaria, como un gabinete de cilindros de gas o un tanque a granel, a través de un puerto de entrada. El gas ingresa al colector, donde se distribuye entre las varillas. Cada varilla puede aislarse, purgarse o activarse de forma independiente, lo que facilita procesos como la calibración de herramientas o el llenado de la cámara. Para gases inertes como el nitrógeno o el argón, el sistema prioriza la preservación de la pureza mediante superficies electropulidas y soldadura orbital para minimizar la generación de partículas.

La purga es una operación crítica en los sistemas VMP, que generalmente implica ciclos asistidos por vacío para eliminar gases residuales o contaminantes. Los VMP manuales requieren la intervención del operador, mientras que los modelos semiautomáticos utilizan temporizadores o sensores para secuenciar las operaciones de las válvulas. Los enclavamientos de seguridad evitan la liberación accidental, pero al ser un sistema abierto, no es adecuado para gases que requieren extracción de gases.

Aplicaciones y ventajas

Los gabinetes de gas VMP son comunes en las fábricas de semiconductores para la distribución de gases de purga, en las plantas farmacéuticas para el recubrimiento inerte y en los laboratorios de investigación para el suministro de instrumentos analíticos. Sus ventajas incluyen:

– Rentabilidad: Menores costos de fabricación debido a la ausencia de sistemas de cerramiento y escape.

– Facilidad de mantenimiento: el diseño abierto permite el reemplazo rápido de componentes sin desmontarlos.

– Flexibilidad: Los módulos permiten una fácil expansión o reconfiguración para adaptarse a las necesidades cambiantes del proceso.

– Eficiencia de espacio: ideal para instalaciones estrechas donde los gabinetes completos serían poco prácticos.

Sin embargo, existen limitaciones: los VMP no son adecuados para gases peligrosos, ya que carecen de contención para fugas o humos. Las normas regulatorias, como las de SEMI (Semiconductor Equipment and Materials International), exigen su uso únicamente para aplicaciones no tóxicas.



Descripción general del gabinete de gas de la caja del colector de válvulas (VMB)

En cambio, el armario de gas Valve Manifold Box (VMB) es un sistema ventilado y completamente cerrado, diseñado para el manejo de gases peligrosos, tóxicos, inflamables o corrosivos. El término "caja" hace referencia a su estructura tipo armario, que proporciona contención secundaria e integra sistemas de extracción para mantener un entorno de presión negativa. Este recinto mejora la seguridad al capturar posibles fugas y dirigirlas a un depurador o sistema de extracción.

Componentes clave y diseño

El VMB se basa en el concepto de colector pero lo encierra en una carcasa robusta:

– Caja: Fabricada en acero con recubrimiento en polvo o acero inoxidable, la caja mide aproximadamente entre 30 y 60 cm de ancho, con puertas de acceso con ventanas de vidrio de seguridad para inspección visual. Incluye sellos y juntas para garantizar la hermeticidad.

– Manifold y Sticks: Similar al VMP, admite de 4 a 8 sticks, pero con funciones mejoradas como detectores de llama UV-IR o sensores de gases tóxicos para aplicaciones peligrosas.

Válvulas y reguladores: Se utilizan válvulas y reguladores de alta integridad (p. ej., con fuelle), a menudo con actuadores neumáticos para control remoto. Válvulas de retención y válvulas de exceso de flujo adicionales previenen descargas incontroladas.

Sistema de ventilación: Un factor clave a destacar es que el VMB incorpora un generador de vacío o soplador para la extracción continua, logrando caudales de aire de 150 a 200 metros lineales por minuto (XNUMX-XNUMX pies lineales por minuto). Esto mantiene una presión negativa, evitando el escape de gases.

Sistemas de control: Los VMB totalmente automáticos utilizan PLC avanzados con interfaces de pantalla táctil, compatibles con protocolos como Modbus para la integración con sistemas de gestión de instalaciones. Las alarmas de caídas de presión, fugas o apertura de puertas son estándar.

Principios operativos

El gas ingresa al VMB a través de una entrada sellada y se distribuye mediante el colector a múltiples salidas. Para gases peligrosos como el silano o el amoníaco, el sistema incluye ciclos de purga automatizados que utilizan gas inerte o vacío para evacuar las líneas antes del mantenimiento. El sistema de extracción ventila continuamente el recinto, dirigiendo los efluentes a las unidades de tratamiento. Las características de seguridad incluyen botones de parada de emergencia (EMO) e interbloqueos que detienen las operaciones si falla la ventilación.

Durante su funcionamiento, el VMB garantiza el cumplimiento de códigos como la NFPA 55 (Código de Gases Comprimidos y Fluidos Criogénicos), que exige el uso de recintos con ventilación para gases pirofóricos o tóxicos. Su diseño de presión negativa minimiza los riesgos de exposición, lo que lo hace adecuado para entornos de alto riesgo.

Aplicaciones y ventajas

Los VMB son esenciales en los procesos de semiconductores que involucran gases dopantes, la fabricación de LCD con reactivos de ataque corrosivos y la producción de paneles solares con precursores inflamables. Sus ventajas incluyen:

– Mayor seguridad: el recinto y el escape mitigan los riesgos, reduciendo el potencial de accidentes.

– Cumplimiento normativo: cumple con estrictos estándares para el manejo de gases peligrosos.

– Versatilidad: maneja una gama más amplia de gases, incluidas mezclas.

– Confiabilidad: Los controles automatizados minimizan el error humano y garantizan una entrega consistente.

Las desventajas incluyen mayores costos debido al cerramiento y la ventilación, mayor espacio ocupado y un mantenimiento más complejo que requiere capacitación especializada.



Diferencias clave entre los gabinetes de gas VMP y VMB

Si bien los sistemas VMP y VMB cumplen funciones de distribución de gas, sus diferencias radican en la filosofía de diseño, los requisitos de seguridad y los contextos operativos. A continuación, se presenta una comparación detallada:

Diseño y Estructura

– Caja: La diferencia más evidente es estructural. El VMP es un panel abierto que expone los componentes a la temperatura ambiente, mientras que el VMB es una caja sellada que proporciona contención. Esto afecta a la instalación: los VMP son más ligeros (entre 50 y 100 kg) y más fáciles de montar, mientras que los VMB (entre 200 y 400 kg) requieren soportes y conexiones de conductos resistentes.

Dimensiones y configuración: Los VMP son más delgados, a menudo de 2 a 4 cm de profundidad, ideales para instalaciones de montaje en pared. Los VMB son más profundos (12 a 24 cm) para acomodar cámaras de extracción y cableado interno.

Características de seguridad

Manejo de peligros: Los VMP se limitan a gases inertes (p. ej., helio, nitrógeno sin oxígeno) y carecen de mecanismos de extracción de humos. Los VMB son excelentes para gases peligrosos, ya que incorporan escape, sensores (p. ej., para detección de H₂S o Cl₂) y supresores de llamas.

Ventilación: Ausente en VMP, obligatoria en VMB. El flujo de aire de VMB garantiza el cumplimiento de los límites de exposición de OSHA, previniendo la acumulación de vapores tóxicos.

– Enclavamientos y alarmas: Ambos cuentan con enclavamientos básicos, pero los VMB cuentan con enclavamientos avanzados, como apagado automático al detectar fugas, integrado con la extinción de incendios del edificio.

Aspectos operativos y de control

Niveles de automatización: Los VMP suelen ser manuales o semiautomáticos y requieren la supervisión del operador. Los VMB admiten automatización completa, con software para monitoreo remoto y registro de datos.

– Capacidades de purga: Ambos ofrecen purga, pero los VMB incluyen ventilaciones asistidas por vacío para una evacuación completa, fundamental para los gases corrosivos.

– Gestión de flujo y presión: Capacidades similares (hasta 500 slpm por unidad), pero los VMB manejan presiones más altas (hasta 3000 psi de entrada) debido a su construcción robusta.

Aplicaciones e idoneidad

– Tipos de gas: VMP para no reactivos (Grupo A según estándares SEMI); VMB para reactivos/tóxicos (Grupos BD).

– Industrias: VMP en laboratorios de bajo riesgo; VMB en fábricas de gran volumen donde la diversidad de gases es alta.

Costo y mantenimiento: Los VMP cuestan entre un 20 % y un 50 % menos inicialmente y requieren un mantenimiento más sencillo. Los VMB requieren cambios y calibración regulares de los filtros de escape, lo que aumenta los gastos operativos.

Métricas de rendimiento

Para cuantificar las diferencias, considere una tabla que compara los parámetros clave:
Parámetro
Gabinete de gas VMP
Gabinete de gas VMB
Tipo de recinto
Panel abierto
Caja sellada con escape
Gases adecuados
Inerte (N2, Ar, He)
Peligrosos (SiH4, NH3, HF)
Ventilación
Ninguna
Presión negativa de 150-200 LFM
Automatización
Manual/Semiautomático
Semiautomático/Totalmente automático
Recuento típico de palitos
4-8
4-8
Rango de costos (USD)
5,000-15,000
10,000-30,000
Huella (pulgadas)
30 de ancho x 40 de alto x 4 de profundidad
30 de ancho x 40 de alto x 18 de profundidad
Cumplimiento de la seguridad
Básico (SEMI S2)
Avanzado (NFPA 55, SEMI S6)
Esta tabla destaca cómo los VMB priorizan la seguridad a expensas de la complejidad, mientras que los VMP enfatizan

Estudios de casos y consideraciones prácticas

En una planta de semiconductores que estaba modernizando sus procesos de grabado, se eligió un VMB para la distribución de gas HF debido a su naturaleza corrosiva, lo que evita que posibles fugas afecten la calidad del aire de la sala limpia. Por otro lado, un laboratorio de investigación optó por un VMP para suministrar argón para espectroscopia, valorando su bajo coste y facilidad de integración.

Al elegir entre VMP y VMB, se deben considerar factores como la clasificación de riesgo del gas, la distribución de las instalaciones, el presupuesto y la escalabilidad. Los sistemas híbridos, donde los VMP se alimentan de fuentes protegidas por VMB, están surgiendo para configuraciones optimizadas.




Fabricante y proveedor de sistemas de suministro de productos químicos y gases de ultraalta pureza (UHP)
Conclusión

Los gabinetes de gas del Panel de Manifold de Válvulas (VMP) y la Caja de Manifold de Válvulas (VMB) representan soluciones a medida en la tecnología de distribución de gas. El VMP ofrece una eficiencia optimizada para aplicaciones inertes, mientras que el VMB proporciona una seguridad robusta para aplicaciones peligrosas. Sus diferencias en cuanto a la sofisticación del gabinete, la ventilación y el control subrayan la necesidad de opciones específicas para cada contexto. A medida que las industrias evolucionan hacia una mayor automatización y sostenibilidad, estos sistemas seguirán desempeñando un papel vital, garantizando un suministro de gas preciso y seguro. Los ingenieros deben evaluar los riesgos y requisitos específicos de cada sitio para aprovechar las ventajas de cada uno, mejorando así la confiabilidad operativa y el cumplimiento normativo en entornos de alto riesgo.
