Reguladores de presión UHP Neon: diseñados para garantizar la integridad de gases nobles y especiales

Reguladores de presión UHP Neon: diseñados para garantizar la integridad de gases nobles y especiales

En el selecto mundo de la fabricación avanzada y la investigación de vanguardia, los gases utilizados suelen ser tan importantes como las máquinas que los contienen. Entre ellos, el neón ocupa una posición única y cada vez más crucial. Si bien antes se asociaba principalmente con la señalización luminosa, el neón de ultra alta pureza (UHP) es ahora un componente indispensable en los láseres que alimentan la litografía de semiconductores, las pantallas de plasma de la electrónica de alta gama y la investigación en física fundamental. Sin embargo, las mismas propiedades que hacen que el neón y sus gases nobles afines (argón, criptón, xenón) y otros gases especiales (por ejemplo, helio, silano) sean tan valiosos —inercia química, propiedades espectrales específicas y altos potenciales de ionización— también los hacen excepcionalmente difíciles de manipular. En el corazón de cualquier sistema de suministro de gas seguro y eficaz para estas aplicaciones se encuentra un componente crítico, aunque a menudo pasado por alto: el regulador de presión de neón de ultra alta pureza . Diseñado específicamente para gases nobles y especiales, este dispositivo no es simplemente una válvula; es un indicador meticulosamente diseñado de pureza, estabilidad y seguridad.

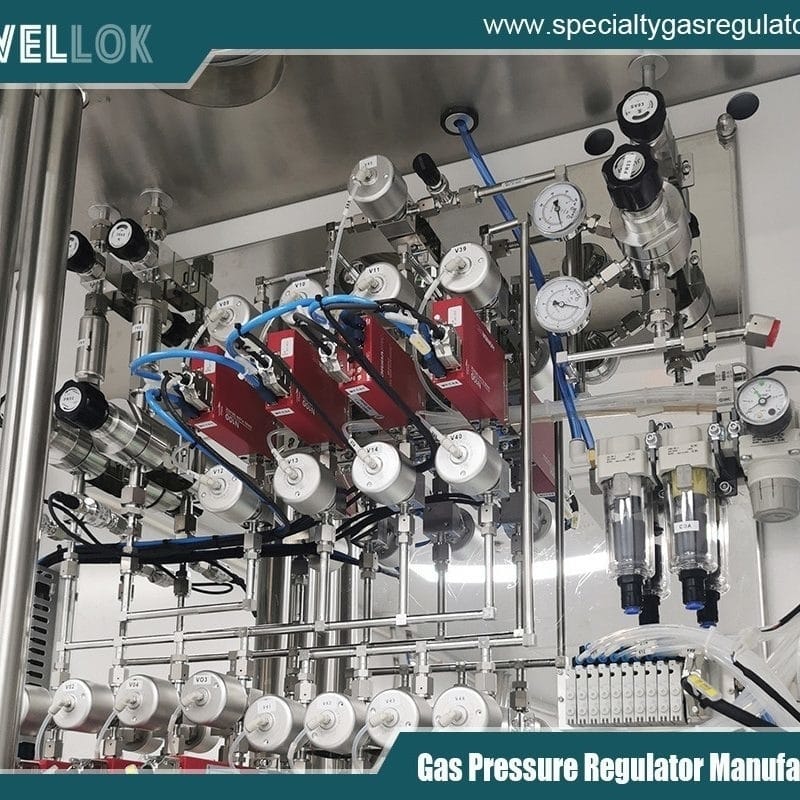

Reguladores de presión de gas de acero inoxidable UHP 316L
Las demandas únicas del neón y los gases nobles

Para apreciar el diseño especializado de estos reguladores, primero hay que entender los desafíos que plantean los propios gases.

Requisitos de pureza ultraalta: En la fabricación de semiconductores, específicamente en la litografía ultravioleta profunda (DUV) que modela los microchips más modernos, el neón se utiliza en láseres excímeros (p. ej., láseres ArF). Las impurezas en niveles de partes por billón (ppb) o incluso partes por billón (ppt) pueden absorber la energía del láser, reducir la potencia de salida, crear haces inestables y depositar contaminantes en costosos componentes ópticos. Una sola introducción de humedad o hidrocarburos puede inutilizar una herramienta litográfica multimillonaria. El regulador no solo debe mantener esta pureza, sino también proteger activamente contra la retrodifusión y la desgasificación interna.
Inercia química: un arma de doble filo Los gases nobles no reaccionan con la mayoría de los materiales. Si bien esto previene la corrosión, significa que no tienen efectos de autolimpieza ni pasivación dentro del sistema de gas. Cualquier contaminante introducido permanece activo. Además, su inercia dificulta la detección de fugas por medios químicos convencionales, lo que refuerza la hermeticidad y la estanqueidad del regulador.
Precisión y estabilidad: Aplicaciones como las mezclas de gases de calibración para la monitorización ambiental o los estándares analíticos requieren no solo pureza, sino también un control de presión extremadamente preciso. Las fluctuaciones en la presión de suministro se traducen directamente en imprecisiones en la composición del gas o en la respuesta del instrumento. El regulador debe proporcionar una presión de salida estable a pesar de la disminución de la presión de entrada del cilindro de suministro.
Consideraciones de seguridad: Si bien el neón en sí no es tóxico y es prácticamente inerte, muchos gases especiales utilizados en sistemas UHP similares no lo son (por ejemplo, el silano pirofórico, la arsina tóxica y el argón asfixiante). Los principios de contención y pureza son idénticos, pero la seguridad es primordial. Los reguladores a menudo deben incorporar características de seguridad adicionales, como válvulas de retención integradas, opciones de ventilación mejoradas y una construcción robusta para contener altas presiones de forma segura.


Anatomía de un regulador de gases nobles de ultra alta presión : filosofía de diseño y características clave.

Un regulador UHP para neón trasciende el diseño básico de diafragma y resorte de los reguladores industriales. Cada componente y proceso está optimizado para eliminar la contaminación y garantizar la fiabilidad.

Materiales de construcción:
Cuerpo y componentes internos: Acero inoxidable 316L, preferiblemente electropulido (EP) con acabado de espejo (p. ej., Ra < 10 µin). El electropulido elimina los picos microscópicos de la superficie, creando una superficie lisa y pasiva que minimiza la adhesión de partículas y proporciona una excelente barrera contra la permeación de gases. Para aplicaciones de máxima pureza, las piezas a presión pueden fabricarse con aleaciones especiales como Hastelloy C-22.
Sellos y diafragmas: Los elastómeros son una fuente principal de desgasificación y permeación. Los reguladores UHP, en cambio, utilizan diafragmas metálicos, generalmente de acero inoxidable. Estos proporcionan una barrera hermética de permeación cero entre las cámaras de entrada y salida y la atmósfera. Los sellos estáticos son casi exclusivamente metálicos (por ejemplo, juntas de cobre o níquel para conexiones CGA, o juntas especiales de acero inoxidable chapadas en oro para conexiones de sellado frontal VCJ®/VCO®). Debes Aunque se pueden utilizar (por ejemplo, en algunos mecanismos de ajuste de presión), se limitan a perfluoroelastómeros (FFKM) de alta integridad y baja desgasificación como Kalrez® o Chemraz®.
Geometría interna y tratamientos superficiales:
Trayectoria de flujo: El flujo interno está diseñado para ser aerodinámico y sin volumen muerto. Se eliminan las esquinas afiladas y las cavidades donde el gas puede estancarse o acumularse partículas. Esto se conoce como diseño de "evacuación rápida".
pasivación: Todas las superficies mojadas se someten a un riguroso proceso de limpieza y pasivación. Este suele implicar una secuencia de baños alcalinos y ácidos, seguidos de un enjuague con agua de alta pureza y disolventes, todo ello realizado en una sala limpia. El paso final suele incluir un horneado al vacío para eliminar los contaminantes volátiles de la superficie.
Conexiones de entrada y salida:
Para evitar la contaminación atmosférica durante la conexión de la bombona, los reguladores UHP utilizan conexiones CGA (Compressed Gas Association) o DISS (Diameter Index Safety System) específicas para cada gas. Para gases neón e inertes, se suele utilizar la conexión CGA 580. La interfaz de conexión es fundamental y suele ser un sellado metal-metal. Para una máxima integridad, la entrada del regulador puede equiparse con una conexión de sellado frontal de alta integridad, como una prensaestopas y tuerca VCJ®, que utiliza una junta metálica comprimida por una punta mecanizada con precisión para un sellado hermético al helio.
Funcionalidad avanzada:
Diseño de detección de diafragma: A diferencia de los reguladores de pistón, que utilizan juntas tóricas deslizantes que pueden desgastarse y generar partículas, los mejores reguladores UHP utilizan un diseño de diafragma de acción directa. Esto elimina una importante fuente de contaminación interna.
Puertos de purga y ventilación: Muchos reguladores UHP cuentan con puertos auxiliares que permiten al usuario purgar de manera segura y efectiva el cuerpo del regulador y las líneas de salida con un gas inerte antes de introducir el gas de proceso, lo que garantiza la eliminación de cualquier aire ambiente.
Integridad de fugas: Todo el conjunto, en particular el sello entre el diafragma y el cuerpo, está diseñado y probado para tasas de fuga de helio de < 1 x 10⁻⁹ atm cc/seg, lo que garantiza que no haya fugas de contaminantes atmosféricos.
Clasificaciones de presión y manómetros: Los manómetros, si se suministran, son de diseño UHP con componentes internos de acero inoxidable y tubos Bourdon recubiertos de Teflon®. Los reguladores están diseñados para altas presiones de entrada (hasta 3000 o 4500 psi para mezclas de helio/neón) y proporcionan un control preciso incluso con bajas presiones de salida (los rangos típicos son de 0-50 y 0-100 psi).


Aplicaciones: Donde la precisión se une al proceso crítico

El despliegue de estos reguladores especializados abarca industrias donde el fracaso no es una opción.

Litografía de semiconductores: La aplicación estrella. Los reguladores de neón UHP garantizan un flujo constante y puro de mezclas de neón y helio en las cámaras de láser excimer, lo que impacta directamente en el rendimiento y la productividad en la fabricación de chips.
Laboratorios Analíticos y de Calibración: En cromatografía de gases, espectrometría de masas y sistemas de monitoreo ambiental, los reguladores proporcionan flujos estables y no contaminados de gases portadores nobles (He, Ar) o mezclas de gases de calibración, formando la línea de base para una medición precisa.
Fabricación avanzada de iluminación y exhibiciones: En la producción de pantallas de plasma y lámparas especiales, se deben introducir cantidades precisas de neón, xenón y criptón en las envolturas de vidrio. La contaminación provoca cambios de color y reduce la vida útil del producto.
Investigación y desarrollo: Desde los laboratorios de física universitarios que estudian fenómenos cuánticos hasta las instalaciones nacionales de investigación sobre fusión, estos reguladores permiten el manejo preciso de gases de grado de investigación en configuraciones experimentales.
Fabricación Aditiva (Impresión 3D): En la fusión de lechos de polvo metálico (p. ej., fusión selectiva por láser), se utiliza argón o nitrógeno de alta pureza para crear una atmósfera inerte. Un suministro de gas estable y limpio es esencial para prevenir defectos de oxidación en componentes aeroespaciales y médicos de alto valor.


Mejores prácticas de selección y uso

Seleccionar y utilizar el regulador UHP correcto es un proceso sistemático:

Servicio de gas: Confirme que el regulador esté certificado y designado para su gas específico (por ejemplo, “Neón, UHP”).
Grado de pureza: Adapte el nivel de pureza especificado del regulador (por ejemplo, 99.999 % frente a 99.9999 % de neón) y la clasificación de partículas a los requisitos de su proceso.
Conexiones: Asegúrese de que la conexión de entrada coincida con la válvula de su cilindro (por ejemplo, CGA 580) y que la conexión de salida se ajuste a su tubería aguas abajo (por ejemplo, ¼” VCJ® hembra).
Instalación: Trabaje siempre en un entorno limpio. Purgue completamente el regulador antes de conectarlo a equipos sensibles. Utilice llaves dinamométricas adecuadas en las conexiones para evitar dañar las juntas.
Mantenimiento: Estos son instrumentos de precisión. Siga las instrucciones del fabricante para los intervalos de mantenimiento y utilice siempre kits de reparación originales (OEM) para mantener las especificaciones. Nunca utilice un regulador que haya sido utilizado para una aplicación menos pura o para un servicio de gas diferente.

Reguladores de presión de gas de acero inoxidable UHP 316L
Conclusión

En la búsqueda del avance tecnológico —transistores más pequeños, sensores más precisos, pantallas más brillantes, un conocimiento científico más profundo— la integridad de los materiales en su nivel más fundamental es primordial. El regulador de presión de neón UHP , y sus homólogos para otros gases nobles y especiales, opera discretamente en segundo plano en estos ambiciosos proyectos. Es una obra maestra de la ingeniería de precisión, que combina metalurgia, ciencia de superficies y dinámica de fluidos en un dispositivo que realiza una tarea aparentemente sencilla con una fiabilidad impecable: suministrar gas a la perfección.

Su valor no reside en lo que añade, sino en lo que previene meticulosamente: contaminación, inestabilidad y fallos. En una era definida por la pureza y la precisión, este regulador especializado no es ni mucho menos un producto básico; es un elemento esencial, un guardián silencioso que garantiza que el brillo neón que alimenta nuestras tecnologías más avanzadas se mantenga puro, estable y brillantemente eficaz.
