Reguladores de presión de gas neón de ultra alta pureza (UHP) para aplicaciones de semiconductores y láser

Reguladores de presión de gas neón de ultra alta pureza (UHP) para aplicaciones de semiconductores y láser

El avance imparable de la tecnología de semiconductores, impulsado por las exigencias de la inteligencia artificial, la computación de alto rendimiento y el Internet de las Cosas, depende de la precisión de sus procesos fundamentales. De igual modo, los sistemas láser avanzados, desde la litografía ultravioleta extrema (EUV) hasta las aplicaciones médicas y de defensa, requieren una estabilidad y pureza absolutas en su funcionamiento. En ambos campos, el gas neón se ha revelado como un elemento clave, aunque a menudo subestimado. Su manejo, en particular la reducción y el control precisos de la presión, desde cilindros de alta presión hasta herramientas de proceso sensibles, es una disciplina de ingeniería de alta precisión. Este artículo profundiza en el mundo especializado de los reguladores de presión de gas neón de ultra alta pureza (UHP) , examinando sus requisitos de diseño, la ciencia de los materiales, sus características de rendimiento y el papel fundamental que desempeñan para garantizar el rendimiento, la productividad y la innovación en tecnologías de vanguardia.

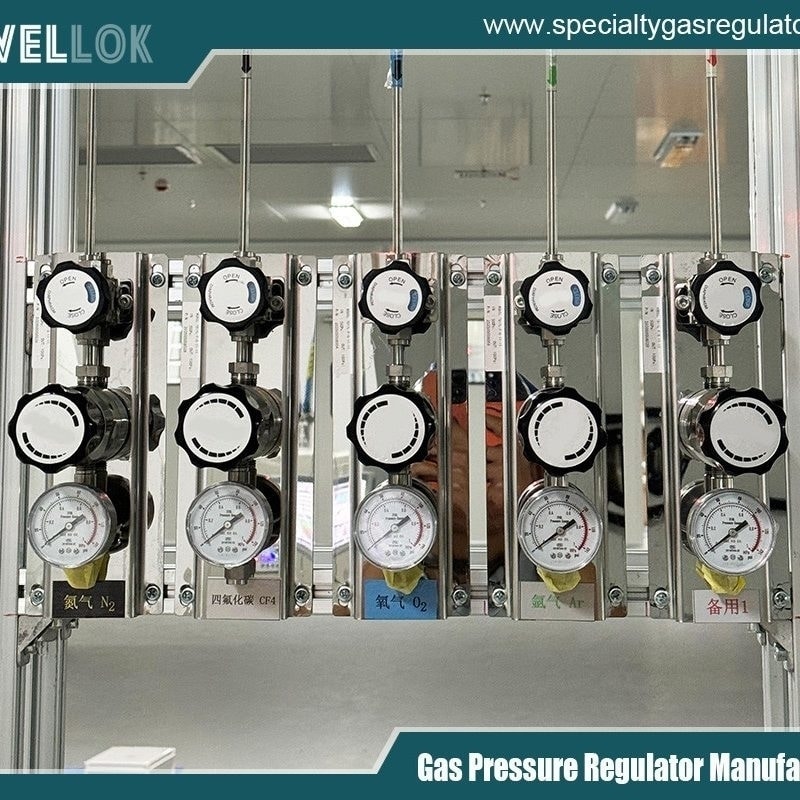

Regulador especial de dos etapas de alta pureza de acero inoxidable
La criticidad del neón y el suministro de gas de precisión
El neón, un gas noble, es mucho más que el elemento que subyace a los icónicos letreros rojos. En la industria de los semiconductores, es un componente irremplazable de las mezclas de láseres excimer utilizadas en la litografía ultravioleta profunda (DUV) y, de forma más crucial, como medio de ganancia en sistemas de plasma producido por láser (LPP) para la litografía EUV a 13.5 nm. El proceso EUV, que imprime características menores a 10 nm, consume neón en grandes cantidades tanto para la generación de plasma como para las funciones de gas tampón. En aplicaciones láser, las mezclas de neón y helio son esenciales en diversos tipos de láser, mientras que el neón puro se utiliza en indicadores especializados de alto voltaje y en la investigación con plasma.

El denominador común es la demanda de Ultra Alta Pureza (UHP), generalmente definida como 99.999 % (grado 5.0) o superior, con límites estrictos para contaminantes críticos como la humedad (H₂O), el oxígeno (O₂), los hidrocarburos totales (THC) y las partículas. Las impurezas en niveles de partes por millón (ppm) o incluso partes por mil millones (ppb) pueden causar efectos catastróficos: en los láseres, reducen la eficiencia del láser, desestabilizan la salida y dañan la óptica; en la fabricación de semiconductores, introducen defectos, reducen el rendimiento de las obleas y contaminan las cámaras de fuente de EUV, que cuestan millones de dólares.

Un regulador de presión es el guardián de esta cadena de pureza. Su función —reducir una presión alta y variable del cilindro (a menudo superior a 2000 psig) a una presión baja, estable y específica del proceso— debe lograrse sin añadir contaminantes, generar inestabilidad ni causar un flujo desproporcionado. Un regulador industrial estándar es una fuente de desgasificación, generación de partículas y contaminación metalúrgica, totalmente inadecuado para el servicio de UHP. Por lo tanto, el regulador de neón UHP es un componente a medida, diseñado según los principios de pureza, estabilidad y limpieza.



Filosofía del diseño y componentes clave de un Regulador de presión de gas neón UHP
El diseño de un regulador UHP es un ejercicio para minimizar todas las fuentes potenciales de contaminación y maximizar la capacidad y estabilidad del flujo.

2.1 Selección de materiales: la base de la pureza

Cuerpo y componentes internos: El acero inoxidable 316L, en particular su variante electropulida (EP) o fundida al vacío (p. ej., 316L VAR), es el estándar. El electropulido elimina las imperfecciones de la superficie, creando una capa de óxido lisa y pasiva que minimiza la adsorción y facilita la limpieza. Para las aplicaciones más críticas, los componentes pueden fabricarse con aleaciones especiales como Monel o Inconel para una compatibilidad específica.
Tecnología de sellado: Los sellos elastoméricos (p. ej., Viton, EPDM) suelen estar prohibidos debido a la permeabilidad y la desgasificación. En cambio, sellos de diafragma metálicos Se emplean diversos sistemas. El regulador utiliza un diafragma metálico soldado (a menudo de acero inoxidable) para separar el gas del proceso de la cámara del resorte. Todas las conexiones al sistema de gas emplean racores de sellado frontal (p. ej., VCJ®, VCO®) con juntas metálicas (de cobre blando o níquel), lo que garantiza un sellado hermético y sin holgura que puede realizarse y romperse repetidamente sin generar partículas.
Acabado de la superficie interna: Es esencial un pulido mecánico de alta calidad seguido de un electropulido. Esto da como resultado una superficie con un valor Ra (rugosidad media) bajo, a menudo inferior a 15 micropulgadas, lo que reduce la superficie donde pueden adherirse la humedad y las impurezas.
2.2 Configuración interna: diafragma vs. pistón

Reguladores de tipo diafragma: Son los preferidos para la mayoría de las aplicaciones de neón UHP. Un diafragma metálico flexible y soldado actúa como elemento sensor y sello. Ofrecen excelente sensibilidad, baja histéresis y, fundamentalmente, un diseño de extremo cerrado donde el resorte y el mecanismo de ajuste están aislados del flujo de gas, lo que evita la contaminación.
Reguladores de tipo pistón: Si bien ofrece una mayor capacidad de flujo para un tamaño determinado, la interfaz pistón-manguito deslizante es una fuente potencial de fricción, desgaste y generación de partículas. En el caso del neón UHP, son menos comunes, a menos que estén diseñados específicamente con superficies endurecidas y ajustadas con precisión, y filtración de partículas integrada.
2.3 Funciones especializadas para el servicio Neon

Coeficiente de flujo alto (Cv): El bajo peso molecular del neón (20.18 g/mol) implica que requiere un caudal volumétrico mayor que el de gases más pesados ​​como el argón para obtener un caudal másico equivalente. Los reguladores para neón deben diseñarse con orificios de gran tamaño y conductos internos optimizados para alcanzar el Cv necesario sin una caída de presión excesiva ni condiciones de flujo sónico.
Elementos getter no evaporables (NEG): Algunos reguladores avanzados incorporan materiales getter sinterizados en sus cavidades internas. Estos elementos adsorben activamente trazas de H₂, CO, CO₂ y N₂, purificando continuamente la corriente de gas a su paso.
Disipadores de calor o cuerpos calentados: En aplicaciones de alto caudal, la expansión adiabática del gas (efecto Joule-Thomson) puede causar un enfriamiento significativo, lo que podría provocar la formación de hielo (debido a trazas de humedad) e inestabilidad de la presión. Algunos reguladores integran disipadores de calor o calentadores de banda externos para mantener una temperatura corporal constante.


Características de rendimiento y validación
La hoja de especificaciones de un regulador de neón UHP cuenta la historia de sus capacidades.

Clasificación de presión de entrada: Generalmente 3000 o 6000 psig, compatible con cilindros de neón de alta presión estándar.
Rango de presión de salida: Los modelos de control fino pueden tener un rango de 0 a 100 psig, mientras que los de alto caudal pueden alcanzar hasta 500 psig. La estabilidad de la presión de suministro es fundamental.
Mantenimiento de la pureza del gas: El regulador debe estar certificado para añadir menos de 1 ppm de impurezas totales (H₂O, O₂, THC, CO, CO₂, N₂). Esto se valida mediante pruebas de fugas con espectrómetro de masas de helio (hasta < 4.0 x 10⁻¹⁰ atm cc/s de He) y un riguroso análisis de desgasificación según protocolos como SEMI F-20.
Capacidad de flujo: Se expresa como un valor Cv o con curvas de caudal específicas para neón. Debe ser suficiente para satisfacer la demanda máxima de la herramienta sin una caída de presión (una disminución de la presión de salida a medida que aumenta el caudal).
Limpieza: El recuento de partículas se mide según normas como la IEST-STD-CC1246D, que a menudo requieren < 5 partículas >0.1 µm por pie cúbico de volumen de gas. Los componentes se limpian en salas blancas de clase 100 mediante enjuagues con disolventes y se hornean al vacío.


Consideraciones específicas de la aplicación
4.1 Fabricación de semiconductores – Litografía EUV:
Esta es la aplicación más exigente. Una fuente EUV consume neón a un ritmo de decenas de litros por minuto. El sistema de suministro de gas, incluyendo los reguladores, debe proporcionar un flujo ultraestable y constante pulso a pulso para mantener la estabilidad del plasma y proteger la costosa óptica del colector. Los paneles reguladores dobles redundantes con conmutación automática son estándar para garantizar un suministro continuo durante los cambios de cilindro. Cualquier impureza puede recubrir la óptica, reduciendo la reflectividad y afectando negativamente el rendimiento del escáner.

4.2 Aplicaciones del láser:
Para los láseres excímeros (ArF, KrF) y los láseres He-Ne, la consistencia de la mezcla de gases es fundamental. Un regulador UHP en la fuente de neón garantiza que el gas de referencia esté libre de contaminantes. En los láseres de CO₂ de alta potencia, el neón se utiliza a menudo como gas amortiguador; las impurezas pueden provocar arcos eléctricos y descargas inestables. La estabilidad del regulador influye directamente en la calidad del haz y la consistencia de la potencia del láser.

4.3 Aplicaciones analíticas y de investigación:
En la espectrometría de masas u otros equipos analíticos que utilizan neón como gas portador o reactivo, la pureza es esencial para la estabilidad de la línea base y la sensibilidad de detección. La investigación en plasmas de baja temperatura o fusión nuclear (donde el neón puede utilizarse para enfriamiento radiativo) también exige los más altos niveles de integridad del gas.



Integración, mejores prácticas y tendencias futuras
Implementar un regulador de neón UHP no es solo cuestión de instalación. Requiere un enfoque integral del sistema de suministro de gas:

Componentes ascendentes/descendentes: Debe combinarse con válvulas de cilindro con clasificación UHP, filtros de partículas (a menudo de 0.003 µm) y colectores de válvulas PURGE-PROCESS-VENT.
Instalación adecuada: Son obligatorias técnicas como el “limado plano” de juntas metálicas, la secuenciación de torsión adecuada y la detección de fugas con un detector de helio sensible.
Pasivación y acondicionamiento: Antes del uso inicial, el sistema a menudo se pasiva con un gas inerte y se acondiciona mediante un flujo de gas de proceso para saturar los sitios de adsorción.
Las tendencias futuras están ampliando los límites aún más:

Reguladores inteligentes integrados: Incorpora sensores de presión y temperatura, medidores de flujo y conectividad IoT para monitoreo en tiempo real, mantenimiento predictivo y registro de datos para análisis de rendimiento.
Fabricación Aditiva (AM): La impresión 3D de cuerpos reguladores permite geometrías internas monolíticas optimizadas que minimizan los tramos muertos, mejoran la dinámica del flujo y reducen las zonas de contaminación potencial imposibles de mecanizar de manera tradicional.
Obtención mejorada: Desarrollo de materiales NEG más eficientes y selectivos integrados directamente en las trayectorias de corriente de gas para la purificación in situ en tiempo real.

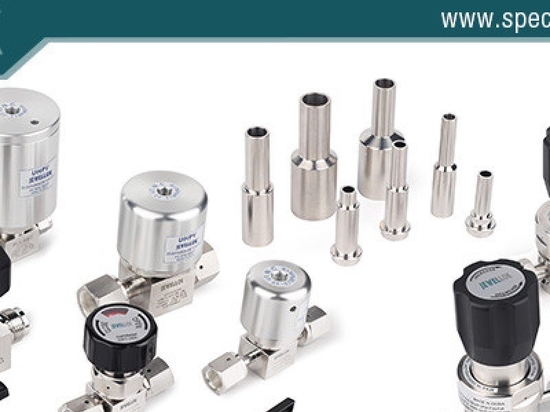

Regulador especial de dos etapas de alta pureza de acero inoxidable
Conclusión
El regulador de presión de gas neón de ultra alta pureza es un paradigma de la ingeniería de precisión, un nexo crítico donde el almacenamiento a alta presión se encuentra con el mundo infinitesimalmente preciso de la nanofabricación y la ciencia fotónica. No es una válvula común, sino una salvaguarda cuidadosamente diseñada que garantiza que el gas neón —un recurso vital y costoso— se suministre con la pureza impecable y la estabilidad inquebrantable que exigen las tecnologías más avanzadas del planeta. A medida que los nodos de semiconductores se miniaturizan y las aplicaciones láser se vuelven más sofisticadas, la evolución de estos reguladores —hacia una mayor inteligencia, integración y pureza inherente— seguirá siendo un facilitador silencioso pero esencial del progreso. En el ecosistema de la fabricación de alta tecnología, son una prueba de que controlar los fundamentos, hasta el último átomo de gas, es lo que, en última instancia, nos permite construir el futuro.
