Sistema completo integrado de manejo de gases UHP de grado industrial para salas blancas de clase 10000

Sistema completo integrado de manejo de gases UHP de grado industrial para salas blancas de clase 10000

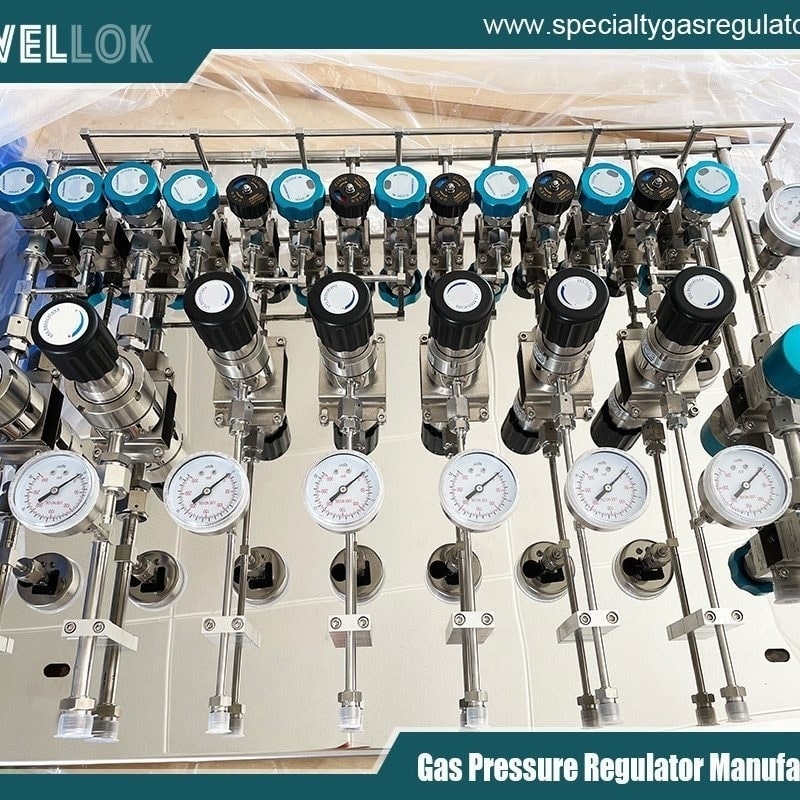

A medida que el tamaño de los componentes de los semiconductores siga reduciéndose en 2026, la demanda de sistemas de suministro de gases de ultra alta pureza (UHP) se ha extendido más allá de los entornos ISO 1-5 más estrictos, llegando a las salas blancas de Clase 10,000 2 (ISO 7). Estas instalaciones, si bien son menos restrictivas que las fábricas de semiconductores de última generación, son fundamentales para el empaquetado, el ensamblaje y la microelectrónica especializada. Un sistema UHP integrado completo garantiza que los gases de proceso, como el nitrógeno (N₂), el argón (Ar) y los gases especiales reactivos, mantengan los niveles de contaminantes por debajo de los umbrales de partes por mil millones (ppb) desde la fuente hasta la herramienta de proceso.


Fabricantes de reguladores de gases especiales de alta presión
Contexto de clasificación de salas blancas (Clase 10,000 / ISO 7)

Una sala limpia de Clase 10 000 se define por un recuento máximo permitido de partículas de 352 000 partículas (≥0.5 µm) por metro cúbico . Para los sistemas de gas de ultra alta pureza que operan en este entorno, el desafío consiste en mantener la pureza del gas (99.9999 % o superior) mientras que el aire ambiente circundante tiene una concentración de partículas significativamente mayor que en una fábrica ISO 5.

Los requisitos ambientales clave para estos sistemas en 2026 incluyen:

Cambios de aire:60 a 90 cambios de aire por hora (ACH) para garantizar la rápida eliminación de partículas.
Presión positiva:Mantener una presión más alta que los espacios adyacentes para evitar que contaminantes externos ingresen a través de penetraciones en las líneas de gas.
Integridad de fugas:Todos los sistemas fabricados con UHP deben ser prueba de fugas de helio para garantizar un entorno libre de poros, esencial tanto para la pureza como para la seguridad.


Componentes centrales del sistema

1 Fuente y almacenamiento de gas (gabinetes de gas)

El sistema comienza en el armario de gas, que alberga los cilindros de alta pureza. Los diseños modernos de 2026 utilizan sistemas de control totalmente automáticos con pantallas táctiles y purga automática del ciclo para evitar la contaminación durante el cambio de cilindros.

Características:Básculas integradas o transductores de presión para monitoreo en tiempo real y límites programables para cambio automático entre cilindros de proceso y de purga.
2 Filtración y purificación

Los purificadores en línea son el “corazón” de los sistemas UHP y eliminan trazas de humedad, oxígeno e hidrocarburos.

Tecnologías avanzadas:Las tendencias para 2026 prevén la integración de filtros basados ​​en nanotecnología que se dirigen a impurezas específicas a nivel molecular.
Especificaciones técnicas:Los filtros deben capturar partículas hasta Micras 0015 para garantizar que el flujo de gas permanezca significativamente más limpio que el aire ambiente de la Clase 10,000.
3 Red de Distribución: Tuberías y Soldadura

La distribución UHP utiliza tubos de acero inoxidable 316L electropulidos . El electropulido crea una superficie lisa y no reactiva con una baja rugosidad media (Ra), lo que minimiza las zonas donde pueden quedar atrapadas partículas o bacterias.

Soldadura orbital:Todas las uniones se realizan mediante soldadura orbital automatizada en un entorno controlado para eliminar errores humanos y vías de fuga.
Guarniciones:Los racores con sellado frontal siguen siendo el estándar de la industria en cuanto a estanqueidad y alta pureza.
4 Control y seguimiento

Los sensores integrados proporcionan un seguimiento en tiempo real de la calidad del gas.

Controladores de flujo másico (MFC):Regule con precisión el flujo de gas para adaptarse a los requisitos del proceso con alta repetibilidad.
Sistemas analíticos:La espectroscopia de cavidad redondeada (CRDS) y otros colectores analíticos de alta velocidad monitorean la contaminación cruzada sin temor a fugas.


Seguridad y cumplimiento normativo (normas 2026)

Las expectativas regulatorias para 2026 hacen hincapié en los sistemas de gestión de calidad (SGC) digitales y la monitorización en tiempo real.

Escape y detección:Los gabinetes deben estar ventilados mecánicamente con al menos seis cambios de aire por hora y equipados con detección de gas ambiental para gases tóxicos o inflamables.
Enclavamientos:Los botones de parada de emergencia y las válvulas de cierre automático deben estar interconectados con las alarmas de seguridad y contra incendios de la sala limpia.

regulador de presión vs válvula de alivio de presión
Conclusión

Un sistema integrado de manejo de gases UHP para una sala limpia de clase 10 000 es una sofisticada sinergia de hardware electropulido, control de precisión y rigurosa supervisión de seguridad. Al cumplir con las normas 2026 para soldadura orbital, pruebas de fugas de helio y supervisión analítica en tiempo real, los fabricantes pueden garantizar un alto rendimiento del producto y seguridad operativa en aplicaciones de semiconductores cada vez más complejas.
