Cómo elegir la válvula UHP de gas argón: Válvula de diafragma vs. válvula de fuelle

Cómo elegir la válvula UHP de gas argón: Válvula de diafragma vs. válvula de fuelle

En el mundo de la fabricación e investigación avanzadas —desde la fabricación de semiconductores y la energía fotovoltaica hasta la química aeroespacial y analítica— la integridad de los gases de proceso es innegociable. El argón, como gas inerte de protección y purga, es omnipresente en estos campos. Sin embargo, su valor depende completamente de su pureza. La introducción de contaminantes en concentraciones de partes por billón (ppb) o incluso partes por billón (ppt) puede provocar pérdidas catastróficas de rendimiento, datos de investigación erróneos o fallos en los componentes.

La válvula suele ser el punto más débil en un sistema de suministro de gas argón de ultra alta pureza (UHP) . Se trata de un dispositivo mecánico con piezas móviles ubicado directamente en el flujo de gas, lo que la convierte en un lugar propicio para la entrada de contaminantes, la acumulación de partículas y la desgasificación. Por lo tanto, seleccionar el tipo de válvula adecuado no es una cuestión de conveniencia, sino una decisión de ingeniería fundamental que afecta el rendimiento del sistema, la seguridad operativa y el costo total de propiedad.

Para el servicio de argón, el debate se centra principalmente en dos tecnologías superiores: la válvula de diafragma y la válvula de fuelle metálico. Este artículo ofrece una comparación técnica detallada, guiando a ingenieros y diseñadores de sistemas a través de los parámetros críticos para tomar una decisión informada.

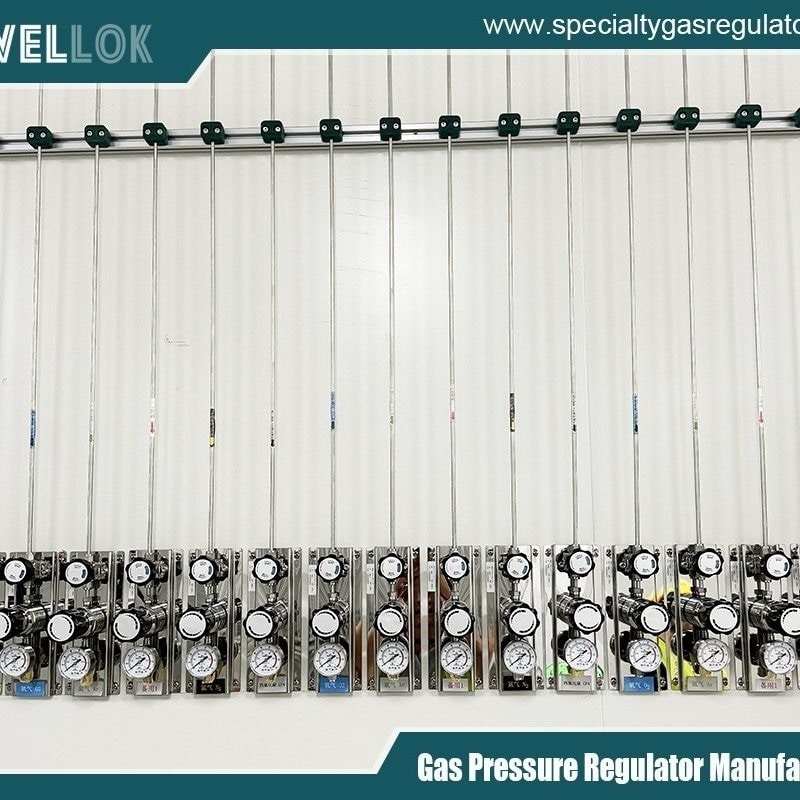

Caja del colector de válvulas de gas SIH4
Entendiendo el desafío de la contaminación

Antes de evaluar las válvulas, uno debe entender para qué están diseñadas:

Generación de partículas: El desgaste interno de los sellos y las piezas móviles crea partículas microscópicas.
Penetración: La difusión de gases atmosféricos (por ejemplo, O₂, N₂, H₂O) a través de sellos de polímero o paredes del cuerpo de la válvula.
Desgasificación: La desorción de humedad, hidrocarburos y otros volátiles de superficies internas y sellos.
Piernas muertas y fugas virtuales: Cavidades internas donde el gas puede estancarse, quedar atrapado y filtrarse lentamente de nuevo al arroyo.
Fuga: Tanto externa (a la atmósfera) como interna (del tallo al cuerpo).
Las válvulas UHP están diseñadas para minimizar todos estos fenómenos a través de filosofías de diseño específicas.





La válvula de diafragma: un diseño de protección sellada

Principio de operación:
Una válvula de diafragma utiliza un diafragma flexible, generalmente de polímero, como elemento de sellado y barrera. El vástago del actuador presiona el diafragma contra un asiento elevado (vertedero) en el cuerpo de la válvula para detener el flujo. Al retraerse, el diafragma se eleva completamente, ofreciendo un flujo fluido y sin obstrucciones. La característica fundamental es que el diafragma aísla completamente el mecanismo de la válvula (vástago, resorte, actuador) del gas de proceso.

Ventajas clave del argón UHP:

Aislamiento inigualable: El diseño hermético garantiza una ausencia total de fugas del vástago hacia la corriente de gas (fuga interna) y un contacto nulo del gas con el mecanismo del actuador. Esta es su mayor ventaja.
Volumen interno mínimo y tramos muertos: Al abrirse, el flujo es recto y puede ser extremadamente suave, imitando una tubería. Esto garantiza una purga eficiente y minimiza las zonas de residencia.
Baja generación de partículas: Al no haber sellos de vástago dinámicos expuestos al gas, y siendo la acción de sellado principal la suave compresión de un diafragma sobre un vertedero liso, la generación de partículas es muy baja.
Excelente estanqueidad al helio: Los diseños pueden lograr tasas de fugas externas excepcionalmente bajas (< 1 x 10⁻⁹ atm cc/seg He).
Resistencia a la corrosión: Los cuerpos suelen ser de acero inoxidable 316L VIM/VAR (fundido por inducción al vacío/refundido por arco al vacío) y el diafragma humedecido puede estar hecho de materiales altamente inertes como PCTFE (Kalrez®) o PTFE.


Limitaciones inherentes:

El diafragma como punto único de fallo: El diafragma es un componente consumible. Su resistencia a la flexión determina la vida útil de la válvula. Una falla puede provocar una ruptura catastrófica.
Rango limitado de temperatura y presión: El diafragma de polímero limita las temperaturas de funcionamiento (normalmente de -20 °C a 150 °C) y la presión nominal (de vacío total a ~1500 psi, según el diseño). Los picos repentinos de presión pueden dañarlo.
Potencial de permeación: Aunque es mínimo con fluoropolímeros de alta calidad, es posible cierto nivel de permeación de gas atmosférico a través del diafragma, lo que puede ser crítico para las aplicaciones de pureza más extrema.
Coeficiente de flujo (Cv): Si bien es bueno, el vertedero elevado puede crear una ruta de flujo ligeramente más restrictiva en comparación con una válvula de fuelle de puerto completo.


La válvula de fuelle metálico: una barrera robusta totalmente metálica

Principio de operación:
Una válvula de fuelle utiliza un fuelle metálico corrugado y hermético como sello móvil del vástago. El vástago está unido a la parte superior del fuelle, que se alarga y se contrae con el accionamiento. El sello principal en la punta del vástago suele ser un obturador metálico (p. ej., de acero inoxidable) que sella contra un asiento metálico (a menudo con una junta blanda e inerte, como níquel o plata). El fuelle forma una barrera dinámica, totalmente metálica, entre el gas de proceso y la atmósfera.



Principales ventajas de la válvula de gas argón UHP :

Trayectoria mojada totalmente metálica y de alta temperatura: El fuelle, el vástago y el cuerpo son totalmente metálicos (acero inoxidable 316L, aleación 600, etc.), lo que elimina la desgasificación y la permeación del polímero. Esto permite un horneado a alta temperatura (p. ej., 300 °C o más) para lograr las tasas de desgasificación más bajas posibles.
Durabilidad extrema y capacidad de alta presión: Los fuelles metálicos son robustos, capaces de soportar presiones muy altas (hasta 6000 psi o más) y no son susceptibles a fallos repentinos como los diafragmas. Su vida útil suele ser muy larga (más de 100 000 ciclos).
Superior para gases abrasivos o calientes: La construcción totalmente metálica es ideal si existe algún riesgo de plasma, calor o condiciones inusuales que puedan degradar un diafragma de polímero.
Alta capacidad de flujo (Cv): Los diseños a menudo cuentan con un paso de flujo directo de puerto completo con una restricción mínima, lo que ofrece una conductancia excelente.
Modo de falla confiable y predecible: Un fuelle generalmente falla al desarrollar una pequeña fuga, que se puede detectar mediante un aumento en la presión del paquete o una prueba de fugas, en lugar de una explosión repentina.


Limitaciones inherentes:

Volumen virtual: Las convoluciones del fuelle crean pequeños volúmenes difíciles de purgar donde el gas puede quedar atrapado. Esto constituye una "fuga virtual". Los diseños de alta calidad minimizan este riesgo mediante técnicas de embutición profunda y características especiales de purga.
Partículas de desgaste de metal con metal: El sellado suele implicar contacto metal con metal (vástago/asiento), lo que puede generar partículas metálicas. Las variantes con asiento blando mitigan este problema.
Fatiga del fuelle: Si bien es duradero, el fuelle está sujeto a fatiga cíclica. Su vida útil depende de la longitud de carrera, la presión diferencial y el material.
Posibilidad de fuga interna: Si el sello del asiento primario se degrada, puede ocurrir una fuga interna, aunque no provoca contaminación atmosférica.




Matriz de comparación y decisión cara a cara

Parámetro Válvula de diafragma Válvula de fuelle metálico Veredicto
Barrera de sellado primaria Diafragma de polímero Fuelles de metal Fuelle para temperatura/robustez; Diafragma para un aislamiento perfecto.
Máxima pureza (desgasificación) Excelente (con horneado) Superior (totalmente de metal, temperaturas de horneado más altas) Fuelle gana por las especificaciones de desgasificación más bajas.
Fuga interna (del vástago al cuerpo) Cero (completamente aislado) Posible (a través del sello del asiento) Diafragma es definitivo para prevenir la contaminación del tallo al cuerpo.
Generación de Partículas Muy Bajo Bajo (potencial del sello metálico) Diafragma tiene una ligera ventaja, pero ambos son excelentes en diseños UHP.
Ciclo de vida y previsibilidad Bueno (10,000-100,000 ciclos). El fallo es repentino. Muy Alta (Más de 100,000 ciclos). Falla gradual (fuga). Fuelle para aplicaciones de confiabilidad crítica o de alto ciclo.
Presión y temperatura Limitado por el diafragma (por ejemplo, 1500 psi, 150 °C) Alto (por ejemplo, 6000 psi, 450 °C) Fuelle para P/T alta o horneado >200°C.
Conductancia de flujo (Cv) Bueno Normalmente más alto (diseños de puerto completo) Fuelle Para aplicaciones de alto flujo.
Fugas virtuales / Purgas Excelente (volumen interno suave y mínimo) Bueno (requiere un diseño cuidadoso para minimizar el volumen del fuelle) Diafragma Es más sencillo purgarlo por completo.
Costo total de la propiedad Costo inicial más bajo; costo de reemplazo de diafragma. Mayor costo inicial; muy bajo mantenimiento. Diafragma para ciclo bajo, Fuelle por un alto costo de ciclo/vida útil.




Directrices de selección basadas en la aplicación

Elija una válvula de diafragma cuando:

El aislamiento absoluto es primordial: En instrumentos analíticos (por ejemplo, GC-MS, ICP-MS) o procesos sensibles donde cualquier posibilidad de que la desgasificación del lubricante o del actuador llegue a la muestra es inaceptable.
La purga rápida y el bajo volumen muerto son fundamentales: En cromatografía de gases o sistemas colectores donde el volumen de la cavidad de la válvula afecta directamente el tiempo de respuesta del sistema y la forma del pico.
Las condiciones de funcionamiento son moderadas: Su sistema de argón funciona dentro de rangos estándar de temperatura (<150 °C) y presión (<1500 psi).
El costo es una limitación principal para las aplicaciones de ciclo bajo: Para sistemas que funcionan con poca frecuencia (por ejemplo, válvulas de aislamiento para gabinetes de gas).


Elija una válvula de fuelle metálico cuando:

Se requiere pureza extrema con horneado: En sistemas de suministro de precursores de semiconductores o cámaras de simulación espacial donde las condiciones UHV/UHP exigen sellos totalmente metálicos horneables con niveles de impurezas de ppb/ppt.
Se necesitan durabilidad y un alto ciclo de vida: En bancos de pruebas automatizados, cambios frecuentes de colectores o cualquier aplicación que requiera cientos de ciclos por día.
Hay alta presión o alta temperatura involucrada: Para suministro de argón a alta presión (por ejemplo, para pulverización catódica) o sistemas que se someten a horneado in situ.
La confiabilidad y el mantenimiento predecible son clave: En sistemas de difícil acceso o críticos para la seguridad donde se prefiere un modo de falla gradual (fuga detectable) en lugar de uno repentino.

Caja del colector de válvulas de gas SIH4
Conclusión

La elección entre una válvula de diafragma y una de fuelle para argón UHP no se trata de encontrar una tecnología universalmente “mejor”, sino de alinear las características de la válvula con las prioridades del sistema.

La válvula de diafragma encarna la filosofía de la "contención perfecta". Sacrifica cierta robustez y límites de temperatura para lograr una barrera inquebrantable entre el proceso y el entorno mecánico. Es el bisturí del cirujano: preciso, limpio e ideal para entornos controlados.
La válvula de fuelle metálico encarna la filosofía de "integridad robusta". Su construcción totalmente metálica garantiza máxima estabilidad, durabilidad y rendimiento a altas temperaturas, a la vez que gestiona meticulosamente el equilibrio entre el volumen virtual interno y la presión. Es la herramienta industrial más robusta: potente, fiable y diseñada para condiciones exigentes.
Para la mayoría de las aplicaciones de válvulas de gas argón de ultra alta presión (UHP) , si su sistema puede soportar temperaturas superiores a 150 °C o requiere una durabilidad extrema, la válvula de fuelle metálico es la opción estándar de la industria. Si su aplicación es muy sensible al volumen interno, opera con baja presión y exige el máximo aislamiento del actuador, la válvula de diafragma es una solución excelente y, a menudo, más económica.

Consulte siempre las especificaciones certificadas del fabricante para conocer las tasas de fuga, el recuento de partículas, los datos de desgasificación y los valores Cv. En definitiva, la mejor opción es la que ofrece la pureza, la fiabilidad y el valor necesarios para su aplicación específica de argón.
