Diseño de ingeniería y especificaciones técnicas para sistemas centralizados de tuberías de gas para laboratorios

Diseño de ingeniería y especificaciones técnicas para sistemas centralizados de tuberías de gas para laboratorios

Introducción
En los laboratorios analíticos modernos, las instalaciones de investigación y desarrollo y las salas blancas de fabricación de alta tecnología, la pureza, la seguridad y la fiabilidad del suministro de gases son innegociables. Los métodos tradicionales que dependen de cilindros de gas comprimido independientes dispersos en estaciones de trabajo individuales presentan importantes riesgos para la seguridad, desorden en el espacio de trabajo y presiones de suministro inconsistentes. Esto ha impulsado la transición en toda la industria hacia sistemas centralizados de tuberías de gas para laboratorios.
Los sistemas centralizados de suministro de gas consolidan las fuentes de gas —como cilindros, termos y generadores— en un área de almacenamiento exterior o sala de gas específica y bien ventilada. Desde este centro, los gases de alta pureza se distribuyen a través de una compleja red de tuberías especializadas hasta los puntos de uso (PdU) precisos. Sin embargo, diseñar e instalar dicha red es una tarea de ingeniería de alto riesgo. Un pequeño fallo de diseño, una selección incorrecta de materiales o una regulación inadecuada de la presión pueden comprometer los resultados analíticos sensibles, dañar instrumentación costosa o, lo que es peor, provocar incidentes de seguridad catastróficos.
Para los contratistas de EPC (Ingeniería, Adquisiciones y Construcción), los ingenieros de laboratorio y los directores técnicos, dominar las normas de diseño de tuberías de gas para laboratorios es fundamental. Esta guía técnica explora los rigurosos principios de ingeniería, la ciencia de los materiales y los marcos de seguridad necesarios para diseñar sistemas centralizados de tuberías de gas para laboratorios de primer nivel.

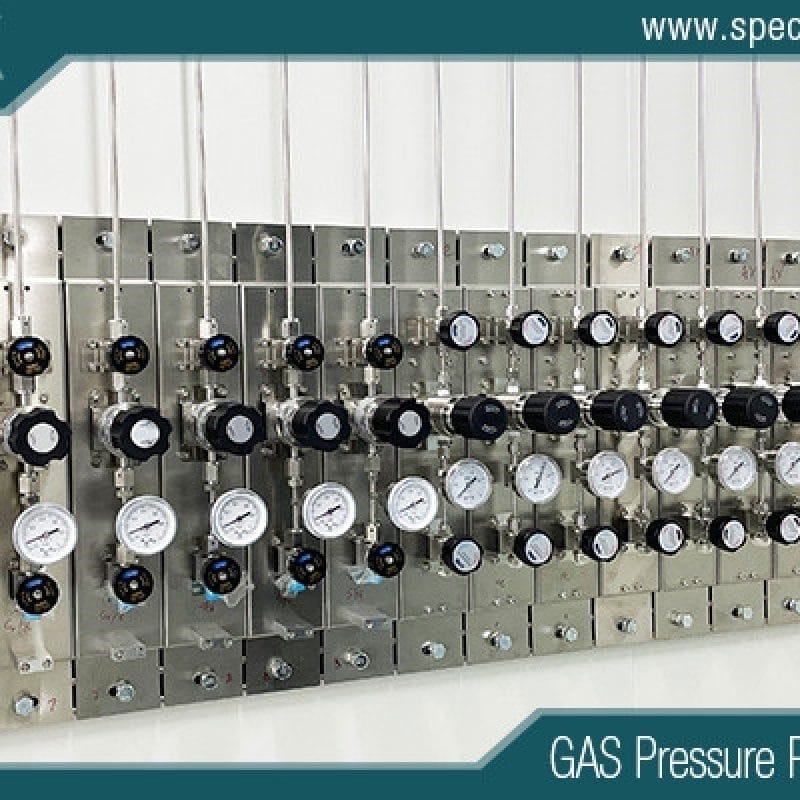

sistema colector de gas hidrógeno de alta presión
Normas clave de diseño y seguridad
El cumplimiento de los códigos internacionales y regionales constituye la base de cualquier proyecto de ingeniería de gas centralizado de buena reputación. Diseñar sin una estricta adhesión a estas normas no solo conlleva sanciones regulatorias, sino que también introduce riesgos operativos inaceptables.
1. NFPA 55: Norma para el almacenamiento, uso y manipulación de gases comprimidos y fluidos criogénicos en contenedores, cilindros y tanques portátiles y fijos.
NFPA 55 es posiblemente la norma más crítica que rige sistemas de gases de laboratorioEstablece requisitos de seguridad contra incendios, distancias de separación, tasas de ventilación para salas de almacenamiento de gas y la integridad estructural de gabinetes y colectores de gas. Para las tuberías internas, la norma NFPA 55 describe restricciones sobre los tipos de materiales según las categorías de riesgo del gas (por ejemplo, gases inflamables, oxidantes, tóxicos o corrosivos).
2. Publicaciones de la Asociación de Gases Comprimidos (CGA)
Las normas CGA proporcionan una guía técnica detallada sobre tipos de conexión, especificaciones de válvulas y manipulación de cilindros. Las publicaciones clave incluyen:
CGA V-1: Norma para las conexiones de entrada y salida de válvulas de cilindros de gas comprimido (que garantiza la prevención de conexiones cruzadas).
CGA G-4.1: Equipos de limpieza para servicio de oxígeno (fundamentales para prevenir la combustión en líneas ricas en oxígeno).
CGA P-1: Manipulación segura de gases comprimidos en contenedores.
3. Normativa de la OSHA (Administración de Seguridad y Salud Ocupacional)
Las normas de OSHA (como 29 CFR 1910.101 y 1910.103) exigen condiciones de trabajo seguras, capacitación adecuada para los empleados, protocolos de respuesta a emergencias y el uso de equipos certificados al manipular productos químicos peligrosos y gases comprimidos.
4. Normas ISO
directrices de la Organización Internacional de Normalización, incluidas ISO 11114, La compatibilidad de los materiales del cilindro y la válvula con el contenido de gas, junto con diversas normas ISO para salas blancas, garantiza que los componentes del sistema se armonicen a nivel mundial, facilitando así un cumplimiento multinacional sin contratiempos.
Selección de materiales para tuberías de gas de laboratorio
La integridad de una red de gas centralizada depende en gran medida de las propiedades metalúrgicas de la infraestructura de tuberías. A diferencia de las tuberías industriales, las tuberías de gas de laboratorio no pueden utilizar acero o cobre estándar de uso comercial sin riesgo de contaminación, desprendimiento de partículas y degradación química.
¿Por qué son obligatorios los tubos de acero inoxidable BA y EP 316L?
Para gases de alta pureza (HP) y ultra alta pureza (UHP) (niveles de pureza desde $99.999%$ a $99.9999%+$), Tubos de acero inoxidable BA/EP Los fabricados con acero de grado 316L son el estándar de oro indiscutible.
Acero inoxidable de grado 316L: El bajo contenido de carbono ($0.03%$ El contenido máximo de molibdeno del acero inoxidable 316L previene la precipitación de carburos durante la soldadura orbital, garantizando que las zonas soldadas conserven su resistencia a la corrosión y su integridad estructural. Además, su alto contenido de molibdeno mejora la resistencia a la corrosión por picaduras y por hendiduras, especialmente al manipular componentes con trazas de humedad o corrosivos.
Tubos recocidos brillantes (BA): Los tubos BA se recocen en un horno de atmósfera controlada y libre de oxígeno. Este proceso produce un acabado superficial interno brillante y liso (típicamente con una rugosidad superficial de $Ra \le 0.4\,\mu m$ or $15\,\mu en$Los tubos BA se utilizan ampliamente para gases analíticos generales (por ejemplo, helio, argón, nitrógeno) donde se requiere una alta pureza estándar.
Tubos electropulidos (EP): Para aplicaciones de ultra alta pureza, fabricación de semiconductores y gases extremadamente reactivos o corrosivos, los tubos EP son obligatorios. La superficie interna se somete a un proceso de alisado electroquímico que elimina picos y valles microscópicos, pasiva la capa de óxido de cromo y logra un acabado superficial excepcionalmente liso ($Ra \le 0.15\,\mu m$ or $6\,\mu en$Esta rugosidad superficial ultrabaja minimiza las zonas muertas, evita la adsorción/desorción de moléculas de gas y reduce drásticamente la generación de partículas y el tiempo de secado durante la purga.
Manipulación de diferentes gases: gases inertes frente a gases reactivos/tóxicos
La selección del material también debe tener en cuenta la naturaleza química del gas que se transporta:
Gases inertes (helio, argón, nitrógeno): El acero inoxidable BA 316L suele ser suficiente. Estos gases no reaccionan con las paredes de las tuberías, pero es necesario evitar la entrada de humedad y aire para mantener su pureza.
Gases oxidantes (oxígeno, óxido nitroso): Todos los componentes, incluidos los tubos, los accesorios, los reguladores y las válvulas, deben someterse a una limpieza especializada para el servicio de oxígeno (desengrasado para eliminar todos los restos de hidrocarburos) para eliminar los riesgos de incendio y explosión de acuerdo con la norma CGA G-4.1.
Gases inflamables (hidrógeno, acetileno, metano): Los sistemas de tuberías requieren ventilación mecánica específica, dispositivos de seguridad contra retroceso de llama (para acetileno) y conexiones soldadas herméticas. El uso de tuberías de cobre para acetileno está estrictamente prohibido debido al riesgo de formación de compuestos explosivos de acetiluro de cobre.
Gases corrosivos y tóxicos (amoniaco, cloro, cloruro de hidrógeno): El acero inoxidable EP 316L es esencial, y a menudo se complementa con aleaciones de níquel especializadas como Hastelloy para entornos extremos. Los sistemas deben contar con tuberías de doble contención o estar alojados en gabinetes específicos para gases de escape.
Diseño del sistema y gestión de la presión
Un diseño de distribución óptimo equilibra la dinámica de fluidos con la seguridad estructural, minimizando las caídas de presión y manteniendo parámetros de suministro precisos en cada instrumento.
Dimensionamiento de la tubería principal y cálculos de caída de presión
El diseño de un sistema de gas centralizado requiere un cálculo preciso de los caudales máximos, los factores de uso simultáneo y las caídas de presión admisibles. Si una tubería es demasiado pequeña, los instrumentos conectados aguas abajo sufrirán una falta de presión cuando varios usuarios extraigan gas simultáneamente.
El cálculo de la caída de presión ($\Delta P$) a través de la red de tuberías utiliza principios de dinámica de fluidos adaptados para gases compresibles, como la ecuación de Darcy-Weisbach o fórmulas simplificadas de flujo isotérmico:
$$\Delta P = f \cdot \frac{L}{D} \cdot \frac{\rho v^2}{2}$$
Lugar:
$f$ = Factor de fricción de Darcy (dependiente del número de Reynolds y de la rugosidad de la tubería)
$L$ = Longitud equivalente de la tubería (incluyendo accesorios, válvulas y codos)
$D$ = Diámetro interno del tubo
$v$ = Velocidad del gas
Mejores prácticas de diseño: Las velocidades del gas dentro de los colectores principales deben restringirse generalmente para evitar vibraciones inducidas por el flujo y una pérdida de presión excesiva (normalmente se mantienen por debajo de $ $ 15 a $20\,m/s$). Los diámetros exteriores estándar (DE) para líneas de laboratorio suelen variar desde $1/4$ pulgada a $ $ 1 pulgada, dependiendo de la distancia y la demanda volumétrica.
Etapas de regulación de la presión del gas
Para garantizar la seguridad y la estabilidad, los sistemas de gas centralizados utilizan una filosofía de reducción de presión en varias etapas:
Control de presión primaria (etapa de origen): Ubicado en el colector de la fuente de gas o en el armario de gas. Esta etapa reduce la alta presión del cilindro (hasta $ $ 150 a $200\,bar$) a una presión de distribución intermedia (típicamente $ $ 6 a $10\,bar$Muchos colectores avanzados incorporan reguladores de conmutación automática que cambian sin problemas de un banco de cilindros vacío a un banco de reserva sin interrumpir el suministro.
Control de presión secundario (etapa del regulador de línea): Situado aguas arriba de las ramificaciones de distribución secundaria o entrando en zonas de laboratorio específicas. Esto reduce aún más la presión a alrededor de $ $ 3 a $5\,bar$estabilizando la línea frente a las pérdidas por fricción a largo plazo.
Control del punto de uso (PoU): Ubicado directamente en la estación de trabajo o entrada del instrumento (por ejemplo, cromatógrafos de gases o espectrómetros de masas). Un regulador de diafragma de alta precisión y una válvula de cierre permiten al usuario final ajustar con precisión la presión de suministro hasta los requisitos operativos exactos (por ejemplo, $ $ 1 a $2\,bar$) justo antes de que el gas entre en el equipo analítico.
Sistemas de detección y alarma de fugas
Incluso la red de tuberías mejor diseñada es vulnerable a incidentes inesperados. Una arquitectura de seguridad integral debe integrar monitoreo activo, contención automatizada y controles de ventilación de emergencia.
1. Sensores y detectores de gas
La ubicación estratégica de los sensores de gas electroquímicos, infrarrojos o de perlas catalíticas es obligatoria. Los sensores deben instalarse cerca de posibles fuentes de fugas:
Armarios para la fuente de gas y cuartos de almacenamiento de bombonas.
Conexiones del colector y conjuntos reguladores de presión.
Debajo de mesas de trabajo analíticas que utilizan gases tóxicos o inflamables.
A niveles superiores para gases más ligeros que el aire (por ejemplo, hidrógeno) o cerca de niveles inferiores para gases más pesados ​​que el aire (por ejemplo, argón, dióxido de carbono).
2. Válvulas de cierre automático (ASV)
Los sistemas de seguridad integrados conectan los sensores de gas directamente a las válvulas neumáticas de cierre de emergencia (ESV) instaladas en la fuente de gas. Si un sensor detecta concentraciones de gas que superan los umbrales de seguridad preestablecidos (por ejemplo, $20%$ Si el nivel de explosividad supera el límite inferior para sustancias inflamables o los niveles de peligro inmediato para sustancias tóxicas, el sistema activa automáticamente las electroválvulas para aislar el suministro de gas en los cilindros de origen, evitando así fugas continuas en las instalaciones.
3. Enclavamientos de ventilación
Las salas de gas y los armarios de gas cerrados deben estar equipados con sistemas de ventilación mecánica por extracción conectados a interruptores de flujo de aire y detectores de gas. Si el flujo de aire de ventilación disminuye por debajo de la tasa de renovación de aire requerida, o si se detecta una fuga de gas, un sistema de enclavamiento puede cerrar simultáneamente las válvulas de suministro de gas, activar alarmas visuales y sonoras, y poner en marcha ventiladores de extracción de emergencia para evacuar los vapores peligrosos de forma segura al exterior.

Regulador de presión de gas especial de una sola etapa UHP
Conclusión
Ingeniería de gas centralizada Es mucho más que una simple tarea de fontanería; se trata de una disciplina fundamental de la infraestructura científica que protege al personal, resguarda los equipos analíticos de alto valor y garantiza la repetibilidad de los experimentos. Al adherirse estrictamente a las normas internacionales reconocidas (como NFPA 55 y CGA), seleccionar materiales de primera calidad como tubos de acero inoxidable BA/EP 316L, diseñar planos precisos con control de caída de presión e integrar sistemas avanzados de seguridad, los contratistas de ingeniería, adquisición y construcción (EPC) y los gestores de laboratorios pueden construir instalaciones preparadas para el futuro.
Invertir hoy en estándares profesionales de diseño de tuberías de gas para laboratorios y en una ejecución experta sienta las bases sólidas para la seguridad, la eficiencia y la investigación de vanguardia del mañana.
Para obtener más información sobre el sistema de reducción de gas silano para procesos de semiconductores y CVD, puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/ para obtener más información.
