Introducción y alcance del diseño
Un sistema de distribución de gases de laboratorio transporta los gases desde su origen (cilindros, recipientes criogénicos o tanques a granel) a través de reguladores, colectores y tuberías hasta los puntos de uso. Un buen diseño garantiza el suministro del gas adecuado con la pureza, presión y caudal precisos, a la vez que minimiza los riesgos asociados a gases presurizados, inflamables, tóxicos, corrosivos y asfixiantes; un diseño deficiente lo convierte en uno de los servicios más peligrosos de un edificio. El suministro seguro de gas no se logra con un solo dispositivo, sino mediante una secuencia de decisiones de ingeniería: auditoría de gases, análisis de normativas, localización de la fuente, selección de materiales, control de presión, medidas de seguridad de ingeniería y puesta en marcha formal. Este artículo describe dicha secuencia.


Auditoría de gases, riesgos y demanda
El primer paso en el diseño de cualquier instalación de gas, ya sea nueva o de modernización, es una auditoría de los gases necesarios en cada ubicación: qué requiere cada instrumento, su grado de pureza, la presión de suministro requerida y el caudal máximo. Esta auditoría determina todos los aspectos posteriores: el dimensionamiento de las tuberías, las disposiciones de almacenamiento y el modo de suministro.

Clasifique cada gas según su peligrosidad. Normativas como la NFPA 55 distinguen entre gases inertes, inflamables, oxidantes, corrosivos, tóxicos, pirofóricos e inestables-reactivos, y muchos gases presentan peligros superpuestos: el cloro es a la vez oxidante, corrosivo y tóxico; el silano es pirofórico e inflamable. Incluso los gases inertes no son completamente seguros: el nitrógeno, el argón y el helio son asfixiantes simples, y la OSHA define una atmósfera deficiente en oxígeno como aquella con una concentración de oxígeno inferior al 19.5 % en volumen.

Para el dimensionamiento, base el diseño en la demanda simultánea documentada en todos los puntos de uso, más un margen de expansión que el propietario pueda justificar para el crecimiento futuro, y calcule las pérdidas de presión a través de cada componente para que la presión mínima requerida en cada instrumento esté disponible en el caudal máximo, no solo en la fuente.

Códigos y ubicación de origen
El diseño comienza con la identificación de los requisitos adoptados localmente y las ediciones aplicables junto con el propietario y la autoridad competente (AHJ); los códigos son legalmente vinculantes solo donde se adoptan. En los Estados Unidos, el marco más comúnmente aplicado incluye NFPA 55 (Código de gases comprimidos y fluidos criogénicos), NFPA 45 (Protección contra incendios para laboratorios que utilizan productos químicos), CGA P-1 (Manejo seguro de gases comprimidos en contenedores) y OSHA 29 CFR 1910.101. NFPA 55 proporciona salvaguardas fundamentales para la instalación, almacenamiento, uso y manejo de gases comprimidos y establece cantidades máximas permitidas (MAQ) por área de control, por encima de las cuales se requiere un plan de emergencia; NFPA 45 limita las cantidades de gas en las unidades de laboratorio con referencia a NFPA 55 y requiere que los cilindros que no se necesiten para el trabajo actual se almacenen fuera del laboratorio. Las cantidades permitidas dependen de la edición adoptada, la clasificación de ocupación, el diseño del área de control y los arreglos de protección, por lo que deben establecerse específicamente para el proyecto con la AHJ.

La consecuencia práctica del diseño es la siguiente: mantenga los cilindros fuera del laboratorio siempre que sea posible. Guárdelos en un lugar específico, seguro y ventilado, mantenga separados los gases incompatibles y separe los cilindros llenos de los vacíos.

Para un suministro continuo, conecte los cilindros en grupos mediante un colector de conmutación, de modo que un grupo pueda ventilarse, reabastecerse y purgarse mientras un segundo grupo continúa suministrando gas al sistema. Los sistemas de conmutación semiautomáticos cambian del cilindro o grupo principal a la reserva sin interrumpir el suministro de gas. Diseñe el colector para evitar el flujo cruzado no deseado entre los cilindros, utilizando controles de aislamiento y de reflujo adecuados para el servicio, y nunca conecte gases incompatibles a un colector común.

Seleccionar materiales, uniones y limpieza
La selección de materiales comienza con la compatibilidad del gas para el servicio específico (aleación, sellos, concentración, humedad, temperatura y presión), y luego considera los requisitos de pureza y el costo del ciclo de vida. Por ejemplo, una norma de laboratorio nacional especifica tubería de cobre tipo K con juntas soldadas con plata, o acero inoxidable ASTM A269 con juntas soldadas orbitalmente automáticamente, como los materiales de tubería preferidos para sistemas de hidrógeno y metano. El acero inoxidable no es universalmente adecuado para gases corrosivos, particularmente en servicio de cloro húmedo, por lo que la compatibilidad debe verificarse gas por gas. Las partes en contacto con el fluido del regulador siguen la misma lógica: la aplicación, el servicio de gas y la presión de suministro requerida influyen en la selección del regulador. Los diafragmas metálicos pueden reducir la desgasificación y la permeación en comparación con los elastómeros, y los materiales de bajo costo pueden no mantener la pureza de la humedad del gas en el cilindro.

La limpieza es un requisito de diseño, no un detalle secundario. Especifique componentes compatibles con oxígeno con limpieza documentada para su uso en oxígeno, utilizando la norma aprobada aplicable, como CGA G-4.1, y proteja las superficies limpias contra la recontaminación: los componentes deben llegar limpios, tapados y certificados, y permanecer sellados hasta su instalación.

Escalar la presión

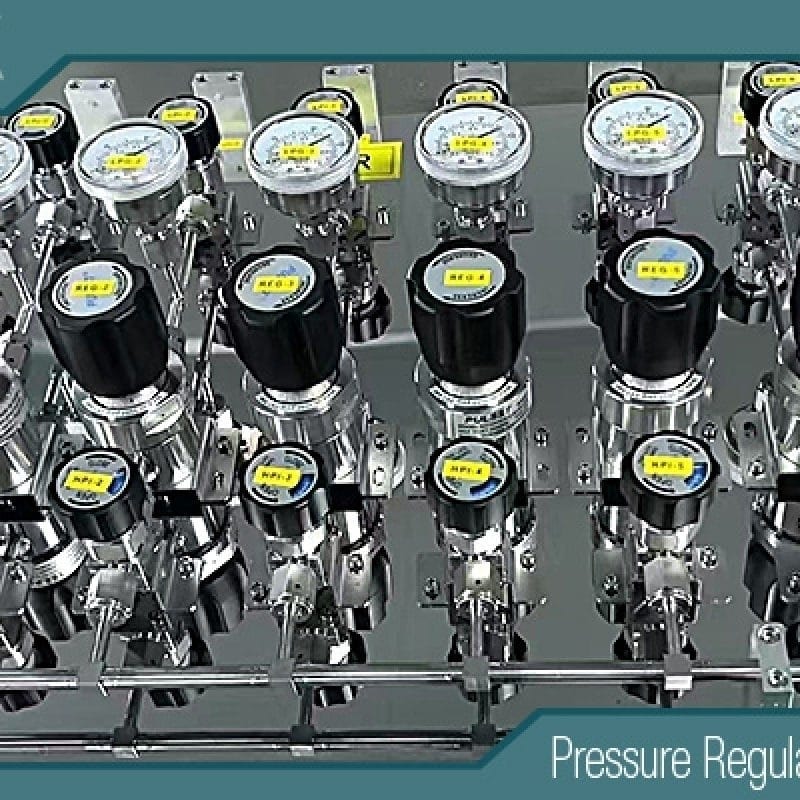

Los cilindros almacenan gas a alta presión (generalmente entre 2,000 y 3,000 psig), mientras que los instrumentos suelen requerir mucha menos. Seleccione las etapas de reducción de presión según la presión de la fuente, la presión de suministro requerida, el caudal y el rendimiento del regulador: un regulador de fuente o de colector reduce la presión del cilindro a una presión de distribución intermedia, y se añade regulación de línea en el punto de uso donde la aplicación lo requiera. Un regulador es un dispositivo de control de presión, no de caudal.

La regulación en dos etapas se elige cuando la estabilidad del suministro es crucial: un regulador de una sola etapa presenta una característica de "entrada decreciente" (la presión de salida aumenta a medida que disminuye la presión del cilindro), mientras que un regulador de dos etapas compensa la variación de la presión del cilindro y reduce la sensibilidad a la presión de suministro, razón por la cual se recomienda para instrumentos analíticos como los cromatógrafos de gases. Sin embargo, la regulación en dos etapas por sí sola no constituye un control de seguridad. Los reguladores pueden fallar o presentar fugas, por lo que se debe especificar una protección independiente contra sobrepresión aguas abajo, seleccionada y dimensionada para el sistema real por un diseñador de sistemas de presión calificado; una válvula de alivio instalada aguas abajo del regulador es una protección documentada contra las fugas.

Diseñar las medidas de seguridad
Las medidas de seguridad se suman a la contención. Cuando los códigos exigen que los gases peligrosos se aíslen en gabinetes de gas, los requisitos típicos incluyen una construcción de acero de calibre no inferior a 12, puertas de acceso de cierre automático, ventilación con velocidad frontal definida en las aberturas de acceso, protección interna con rociadores y un límite de cilindros por gabinete. Los requisitos de cerramiento, ventilación, protección contra incendios, detección y apagado automático se determinan en función de los riesgos del gas, las cantidades, la ocupación y los códigos adoptados. La guía institucional ilustra el enfoque por capas: los gases altamente tóxicos y pirofóricos se almacenan en gabinetes de gas con rociadores y controladores que cortan el suministro de gas al detectarlo, control de exceso de flujo, monitoreo de escape con apagado automático en caso de pérdida de escape y apagado manual de emergencia en el gabinete.

La detección se diseña cuidadosamente, no se instala al azar. Coloque los sensores según la densidad del gas y los posibles puntos de fuga (los gases más ligeros que el aire, como el hidrógeno, se acumulan en las zonas altas, mientras que los más pesados ​​se acumulan en las zonas bajas), teniendo en cuenta también los patrones de flujo de aire, la temperatura de liberación, las zonas ocupadas y las indicaciones del fabricante. Los sistemas de detección deben estar conectados a controles automáticos que interrumpan el suministro de gas en caso de fuga, con alarmas configuradas antes de que se alcancen concentraciones peligrosas. La monitorización del oxígeno se realiza tras una evaluación de posibles escenarios de deficiencia y enriquecimiento donde se almacenan o dispensan gases asfixiantes o líquidos criogénicos; las alarmas de deficiencia se basan en el umbral del 19.5 % de la OSHA, y el enriquecimiento se monitoriza por separado cuando es plausible.

El aislamiento de emergencia completa la capa de seguridad. Se deben instalar válvulas de cierre de emergencia, tanto manuales como automáticas, con fácil acceso en el punto de uso y en la fuente de gas, claramente etiquetadas. Conozca los límites de cada dispositivo: una válvula de exceso de flujo detiene el flujo solo cuando se alcanzan sus condiciones de disparo especificadas, por lo que no detectará todas las fugas; un supresor de retroceso de llama aborda la propagación de la llama y no tiene la misma función que una válvula de retención de flujo inverso. Para gases corrosivos y tóxicos, agregue capacidad de purga con un gas de purga compatible y protección contra el reflujo hacia el suministro de purga. Los reguladores en servicio corrosivo deben purgarse con un gas inerte como el nitrógeno durante las paradas, y el método y la secuencia de purga deben validarse para el servicio; la purga por dilución, que consiste en presurizar y ventilar alternativamente el regulador y las líneas a través de una ventilación de seguridad, es un método documentado para eliminar el gas residual y la humedad ambiental antes del cambio de cilindro. Las descargas de purga y alivio deben ventilarse o tratarse en un lugar seguro, nunca en un espacio ocupado.

Comisión formal
La puesta en marcha debe ser medible y documentada. En primer lugar, establezca el código de tuberías aplicable durante el diseño, de acuerdo con su alcance real, el servicio de gas, las condiciones de diseño y los requisitos jurisdiccionales; la ubicación del laboratorio por sí sola no determina si se aplica el código ASME B31.3, ASME B31.9 u otro.

Las pruebas de presión para verificar la integridad mecánica de las tuberías con respecto a su presión de diseño deben realizarse siguiendo un procedimiento aprobado que especifique la presión de prueba del código aplicable, un fluido compatible (como nitrógeno seco y libre de aceite), la duración y los criterios de aceptación. Dado que las pruebas neumáticas almacenan una cantidad considerable de energía, excluya los componentes que no estén clasificados para la presión de prueba y nunca ajuste una junta presurizada.

Las pruebas de estanqueidad del servicio son un ejercicio independiente: la normativa del sector recomienda realizar pruebas de fugas a la presión máxima de trabajo permitida del sistema o por debajo de ella, utilizando un fluido adecuado. Se comienza con una comprobación preliminar a baja presión para localizar fugas importantes antes de la presurización completa. El programa de aceptación también debe verificar la limpieza y la pureza en el punto de uso, confirmar la identidad de cada salida y comprobar si existen conexiones cruzadas, y demostrar el rendimiento de presión y caudal en cada punto de uso. Finalmente, se deben probar los controles de seguridad de extremo a extremo: detección de gas, alarmas, enclavamientos de ventilación y parada de emergencia automática y manual. La entrega debe incluir planos finales, certificados de materiales, registros de pruebas, etiquetado e instrucciones de mantenimiento.


Mantener y mejorar
Un sistema de gas nunca está completamente terminado. Incluya reguladores, dispositivos de alivio y conectores flexibles en un programa de mantenimiento basado en las instrucciones del fabricante, y mantenga los demás detectores de gas de la misma manera. Calibre y pruebe el funcionamiento de los monitores de oxígeno según los requisitos aplicables y el programa de monitoreo aprobado. Los cilindros deben permanecer asegurados, con las tapas protectoras colocadas cuando corresponda, al desconectarlos y almacenarlos, separados por clase de riesgo, y devolverse de inmediato cuando estén vacíos.

Diseñar un sistema para el suministro seguro de gas implica tener en cuenta todos los riesgos: la energía almacenada a presión, el potencial de incendio de los materiales inflamables y oxidantes, la invisibilidad de los asfixiantes y el lento ataque químico de los corrosivos. El sistema que considere todos estos factores suministrará gas de forma segura y fiable durante toda la vida útil del laboratorio.
