La ciencia de la rugosidad superficial en válvulas de diafragma de ultra alta pureza (UHP)

La ciencia de la rugosidad superficial en válvulas de diafragma de ultra alta pureza (UHP)

La ciencia de la rugosidad superficial en válvulas de diafragma de pureza ultraalta (UHP)

Las válvulas de diafragma de ultra alta pureza (UHP) presentan diversos niveles de rugosidad superficial interna, medida principalmente por el parámetro Ra (rugosidad media) , para evitar la contaminación en aplicaciones críticas. El rango típico de rugosidad superficial para las válvulas de diafragma UHP es de 5 µin (0.13 µm) a 25 µin (0.6 µm).



Tipos comunes de rugosidad superficial

Las válvulas de diafragma UHP generalmente se producen con acabados de superficie específicos, verificados utilizando instrumentos de acuerdo con normas como ASME B46.1.

5 µpulgadas de Ra (0.13 µm)Este es uno de los acabados más suaves disponibles para componentes UHP, que a menudo se logra mediante una combinación de pulido mecánico y electropulido. Este nivel se utiliza en las aplicaciones de semiconductores más exigentes para garantizar la mínima generación de partículas y contaminación.
8 µpulgadas de Ra (0.20 µm):Algunos productos específicos de acero inoxidable UHP, como ciertas series de válvulas de fuelle y de diafragma, tienen una rugosidad media del proceso promedio de 8 µin Ra.
10 µpulgadas de Ra (0.25 µm)Este acabado es un estándar común para aplicaciones de alta pureza, ya que ofrece un buen equilibrio entre suavidad y rentabilidad. El electropulido también está disponible como opción para lograr este nivel de forma consistente.
25 µpulgadas de Ra (0.6 µm)Este acabado, a menudo asociado con aplicaciones generales de alta pureza o higiénicas (por ejemplo, bioprocesamiento y productos farmacéuticos), también se encuentra en algunos componentes de plástico UHP de acuerdo con estándares como SEMI F57.


Parámetros de medida

Los principales parámetros de medición utilizados en la industria UHP son Ra y Rz.

Ra (Rugosidad media): Es la media aritmética de los valores absolutos de las desviaciones de la altura del perfil dentro de la longitud de evaluación. Ra es el parámetro más común y estandarizado para la especificación general de la rugosidad superficial y el control de calidad en aplicaciones UHP.
Rz (profundidad media de rugosidad)Este parámetro mide la distancia vertical promedio entre el pico más alto y el valle más bajo en cada longitud de muestreo. Rz es más sensible a irregularidades extremas, como rayones y picaduras, que pueden ser cruciales para el rendimiento del sellado.


Procesos de tratamiento de superficies

Para lograr estos acabados superficiales precisos a menudo se requieren métodos de fabricación y posprocesamiento específicos:

Pulido Mecánico:Un proceso que utiliza materiales abrasivos para alisar la superficie, que es un paso clave para lograr valores Ra específicos antes de un mayor refinamiento.
ElectropulidoEste proceso electroquímico elimina una fina capa de material, lo que da como resultado un acabado brillante con valores Ra más bajos, a menudo de hasta 5 o 10 µin. Además, mejora la resistencia a la corrosión mediante la pasivación de la superficie.
PasivaciónSi bien no es un método de acabado en sí mismo, la pasivación es un tratamiento posterior crucial para los componentes de acero inoxidable UHP. Elimina el hierro libre de la superficie mediante una solución ácida, lo que mejora la resistencia a la corrosión del material.


Por qué el acabado superficial es la base de la pureza

En el mundo de la fabricación de semiconductores, el bioprocesamiento y el suministro de gases de alta tecnología, la denominación de «ultra alta pureza» (UHP, por sus siglas en inglés) es más que un término de marketing: es un requisito de ingeniería riguroso. En el corazón de estos sistemas se encuentra la válvula de diafragma , un componente crítico cuyas superficies internas en contacto con el fluido deben ser prácticamente impecables.

La rugosidad superficial es la métrica principal que se utiliza para determinar si una válvula puede funcionar sin introducir contaminantes. Incluso los picos y valles microscópicos (rugosidad) pueden atrapar humedad, gases o partículas, lo que provoca la desgasificación o el desprendimiento de partículas que puede arruinar una oblea semiconductora multimillonaria o contaminar un lote farmacéutico.


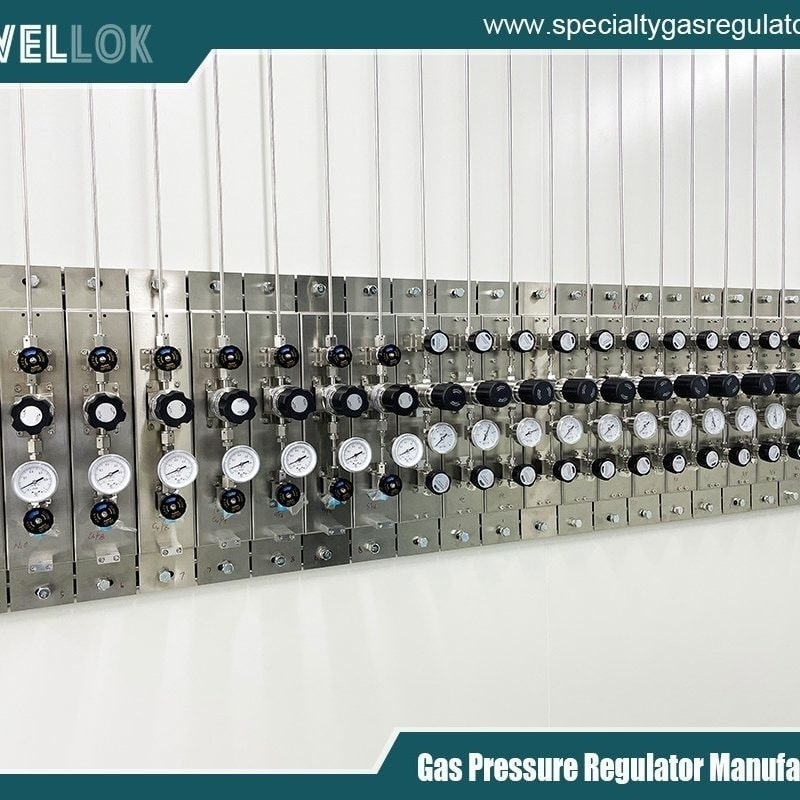

Fabricantes de colectores de cambio de cilindros de gas
Parámetros de medición clave: decodificación de Ra y Rz
Comprender las especificaciones técnicas de una válvula UHP requiere un profundo conocimiento de la metrología de la textura superficial. Según la norma ASME B46.1, dos parámetros principales definen la calidad de estas superficies:

Ra (Promedio de rugosidad):Esta es la media aritmética de todas las distancias absolutas del perfil de rugosidad desde la línea central dentro de la longitud de evaluación. Es el parámetro más utilizado para el control de calidad general.
Rz (profundidad de rugosidad media):A diferencia de Ra, que promedia todo, Rz calcula la distancia vertical promedio entre los cinco picos más altos y los cinco valles más profundos. En aplicaciones de UHP, Rz es crucial porque identifica los "extremos": las grietas profundas donde es más probable que se escondan bacterias o partículas.


Niveles estándar de rugosidad superficial en aplicaciones UHP
Según el medio (gas o líquido) y la industria, se especifican diferentes valores de Ra. Fabricantes líderes como Swagelok clasifican sus productos según estos medios de proceso:

5 µin Ra (0.13 µm):El estándar de oro para la administración de gases semiconductores. Este acabado ultrasuave se logra mediante un mecanizado de precisión seguido de un electropulido avanzado.
8 µin Ra (0.20 µm):Común para fuelles de alta gama y específicos válvula de diafragma Series (por ejemplo, series DL y DS) donde se requiere una pureza extrema pero 5 µin no es un requisito estricto.
10 µin Ra (0.25 µm):Un acabado estándar de alta pureza que se utiliza a menudo en instrumentación general y sistemas de gases de laboratorio de alta calidad.
20 a 25 µin Ra (0.5 a 0.6 µm):Típico de bioprocesamiento higiénico (ASME BPE SF1) o componentes plásticos UHP como válvulas PFA, que deben cumplir con el estándar SEMI F57.


Procesos avanzados de tratamiento de superficies
Una superficie mecanizada en bruto nunca está lista para UHP. Debe someterse a una serie de tratamientos para alcanzar el acabado de micropulgadas requerido.

Pulido mecánico (MP)

Este es el paso fundamental. Utilizando abrasivos cada vez más finos, se nivela la superficie. Si bien el MP reduce el Ra, también puede incrustar partículas abrasivas y distorsionar la estructura cristalina del metal, creando manchas microscópicas que atrapan los contaminantes.

Electropulido (EP)

Este es el paso transformador para el acero inoxidable UHP. Mediante un baño electroquímico, las irregularidades de la superficie se disuelven más rápido que las irregularidades. El electropulido puede reducir la rugosidad superficial (Ra) hasta en un 50 % en comparación con el pulido mecánico convencional. El resultado es una superficie lisa y brillante, similar a un espejo, mucho más fácil de limpiar y con una mayor proporción de cromo respecto al hierro, lo que proporciona una resistencia superior a la corrosión.

Pasivación

Tras el pulido, la pasivación consiste en tratar la superficie con una solución ácida (generalmente nítrica o cítrica) para eliminar el hierro libre. Esto deja una capa protectora de óxido rica en cromo. En los sistemas UHP, esta capa constituye la defensa final contra la corrosión y la interacción química con el medio de proceso.



Estándares regulatorios: SEMI vs. ASME BPE
Los ingenieros deben seleccionar válvulas según las normas específicas que rigen su industria:

SEMIF57:El estándar para componentes poliméricos en sistemas semiconductores de agua ultrapura (UPW) y químicos líquidos. Limita la rugosidad superficial en contacto con el agua a 25 µin Ra.
ASME BPE:El estándar para equipos de bioprocesamiento utilizado en la industria farmacéutica. Define acabados como SF1 (20 µin Ra máx.) y SF4 (15 µin Ra máx. con electropulido).

Fabricantes de colectores de cambio de cilindros de gas
Conclusión: El camino hacia la contaminación cero

Lograr un acabado superficial perfecto en una válvula de diafragma UHP es un equilibrio entre precisión mecánica y química. Al especificar los valores Ra/Rz correctos y garantizar que la válvula se haya sometido a un electropulido y pasivado adecuados, los ingenieros pueden garantizar la longevidad del sistema y la pureza del producto.
