Análisis técnico de reguladores de presión de diafragma fijo de ultra alta presión en sistemas avanzados de suministro de gas

Análisis técnico de reguladores de presión de diafragma fijo de ultra alta presión en sistemas avanzados de suministro de gas

Introducción: El papel fundamental de la regulación de la presión en entornos UHP
En el panorama de la fabricación moderna de alta tecnología —que abarca semiconductores, energía fotovoltaica y aeroespacial— la integridad de los sistemas de suministro de gas es fundamental. En el corazón de estos sistemas se encuentra el regulador de presión de diafragma fijo de ultra alta pureza (UHP) . A medida que las geometrías de los dispositivos se reducen a la escala sub-5 nm, el margen de error en cuanto a contaminación del gas, inestabilidad de la presión y fugas desaparece.

El regulador de presión de diafragma atado UHP no es simplemente una válvula; es un instrumento de precisión diseñado para conectar el almacenamiento a granel de alta presión con las delicadas cámaras de proceso. Este artículo ofrece una exploración técnica exhaustiva de su arquitectura, la mecánica del diseño de diafragma atado, consideraciones de ciencia de materiales y su papel indispensable en las cadenas de suministro globales.

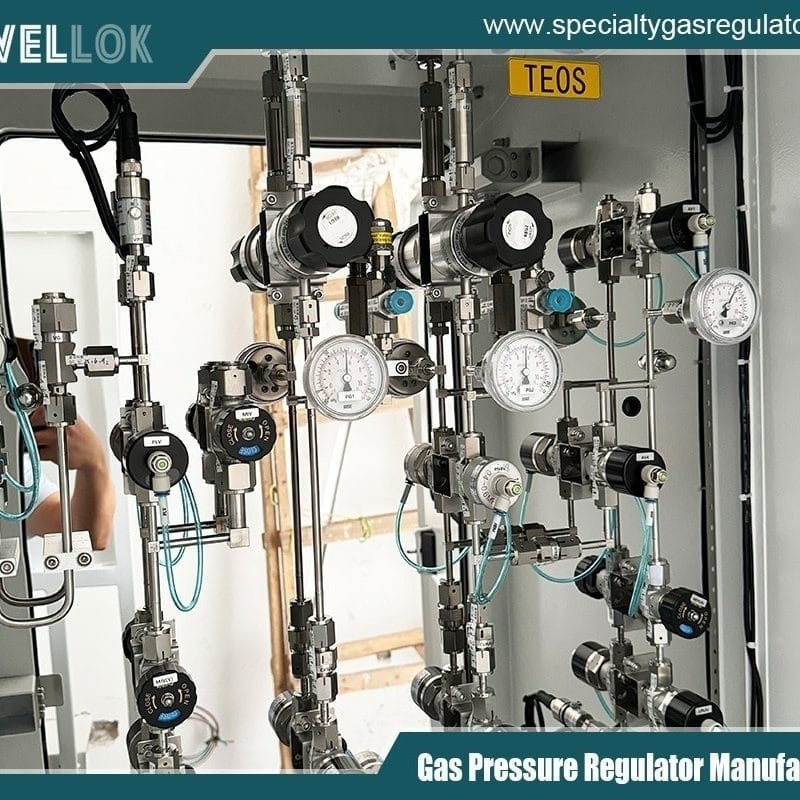

Reguladores de presión de gas de acero inoxidable UHP 316L
Definición de la arquitectura de “diafragma atado”
Para comprender la importancia del diseño "ligado", primero es necesario comprender las limitaciones de los reguladores reductores de presión estándar. En un regulador convencional, el diafragma y el asiento (el componente interno que regula el flujo) son dos entidades separadas que se mantienen unidas por la tensión del resorte o la presión del gas.

En un regulador de presión de diafragma fijo de ultra alta presión (UHP) , el diafragma está conectado mecánicamente —o «unido»— a la válvula de asiento. Esta conexión mecánica garantiza que, cuando el diafragma se mueve hacia arriba (debido a una disminución de la presión aguas abajo o a un ajuste manual), empuja físicamente la válvula de asiento hacia la posición abierta. Por el contrario, cuando el regulador está cerrado, el diafragma empuja la válvula de asiento hacia su posición.

2.1 Beneficios del enlace mecánico

Cierre positivo:Los reguladores estándar se basan en la fuerza del resorte para cerrar el asiento. Si se producen partículas o deslizamiento del asiento, el sello puede fallar. El diseño con brida permite al usuario forzar manualmente el asiento del asiento, lo que garantiza un sellado hermético incluso con contaminantes menores.
Manipulación de gases peligrosos:Muchos procesos de UHP implican gases pirofóricos, tóxicos o corrosivos (p. ej., silano, fosfina, cloruro de hidrógeno). El diafragma atado garantiza que el regulador no se abra por fallo, lo que previene fugas catastróficas de gases.
Reducción de histéresis:El enlace directo reduce el “juego” entre los componentes, proporcionando una respuesta más lineal y predecible a los cambios de presión.


Ciencia de los materiales e integridad de la superficie
En el mundo UHP, las superficies “mojadas” (aquellas que están en contacto con el gas) deben ser químicamente inertes y físicamente lisas.

3.1 Acero inoxidable 316L y electropulido

El estándar de la industria para el cuerpo de un regulador de presión de diafragma atado UHP es acero inoxidable 316L, a menudo refinado mediante procesos de fusión simple o doble (VIM/VAR) para reducir las inclusiones. Para alcanzar la categoría UHP, estos cuerpos se someten a electropulido. Este proceso electroquímico elimina las irregularidades de la superficie metálica a nivel microscópico, logrando un acabado superficial de 10 Ra o inferior. Esto evita que la humedad y las partículas queden atrapadas en la superficie (desgasificación).

3.2 Aleaciones exóticas para servicio corrosivo

Para gases como el HCl anhidro o el HBr, incluso el acero inoxidable 316L puede sufrir corrosión por picaduras. En estos casos, el diafragma, el componente más sometido a tensiones, suele fabricarse con aleaciones de alta resistencia como Hastelloy C-22 o Elgiloy. Estos materiales ofrecen una mayor resistencia a la fatiga y a los ataques químicos.



Métricas de rendimiento: caída, efecto de la presión de suministro e integridad de las fugas
Al especificar un regulador de presión de diafragma fijo de ultra alta presión (UHP) , los ingenieros se centran en tres curvas de rendimiento críticas.

4.1 El fenómeno de la “caída”

La caída de presión es la disminución de la presión de salida a medida que aumenta el caudal. Un regulador UHP de alta calidad está diseñado con un diafragma sensor de gran tamaño para minimizar este efecto. El diseño de diafragma ligado ayuda a mantener un punto de ajuste estable en condiciones de caudal variables, lo cual es vital para procesos como la deposición de capas atómicas (ALD).

4.2 Efecto de la presión de suministro (SPE)

La SPE se produce cuando la presión de entrada (de un cilindro de gas en proceso de vaciado) disminuye, lo que provoca un aumento en la presión de salida. Gracias a que el mecanismo de diafragma atado proporciona un mejor control de la posición del vástago, los fabricantes pueden ajustar la geometría interna para lograr una SPE inferior al 1 %, lo que significa que por cada 100 PSI de disminución en el tanque, la presión del proceso solo fluctúa 1 PSI.

4.3 Integridad de fugas y desgasificación

La fuga en un sistema UHP se mide de dos maneras:

Fugas internas:Atmósfera filtrándose hacia la corriente de gas.
Fugas a través del asiento:El gas pasa por el asiento cuando está cerrado.
Los reguladores de presión de diafragma atado UHP se someten a pruebas de fugas de helio a caudales tan bajos como 1 x 10⁻⁹ atm cc/s. Este nivel de integridad es fundamental para evitar la entrada de oxígeno y humedad en la línea, lo cual oxidaría las obleas y arruinaría lotes de producción completos.


Perfiles de aplicación
5.1 Fabricación de semiconductores (la «Fab»)

Dentro de la fábrica, estos reguladores se encuentran en armarios de gas y cajas de colectores de válvulas (VMB). Reciben gas a alta presión de la subfábrica y lo regulan a niveles precisos para las herramientas. En este caso, se prefiere el diafragma ligado, ya que puede soportar los ciclos rápidos que requieren las herramientas modernas de litografía y grabado.

5.2 Laboratorios analíticos e instrumentación

En cromatografía de gases y espectrometría de masas, el ruido de fondo del instrumento suele estar determinado por la estabilidad del gas portador. Un regulador de presión de diafragma fijo de ultra alta presión (UHP) proporciona la regulación de presión "completamente plana" necesaria para detectar impurezas a niveles de partes por mil millones (ppb).



Mejores prácticas de instalación y mantenimiento
Para mantener el estado UHP de un regulador de diafragma ligado, se deben seguir protocolos específicos:

Purga:Antes de la instalación, el sistema debe purgarse con nitrógeno o argón de alta pureza para eliminar la humedad atmosférica.
Montaje en sala limpia:Los reguladores solo deben desembalarse e instalarse dentro de un entorno de sala limpia de clase 100 (ISO 5) o superior.
Soldadura orbital:La mayoría de los reguladores de ultra alta presión (UHP) incorporan conexiones o adaptadores para soldadura orbital. Esto elimina la necesidad de roscas, que son una fuente principal de generación de partículas.


Tendencias futuras: Integración digital y miniaturización
A medida que la industria avanza hacia la "Industria 4.0", asistimos al surgimiento de reguladores de presión de diafragma atado UHP "inteligentes". Estas unidades incorporan transductores de presión integrados y conectividad IoT, lo que permite a los administradores de fábrica monitorear el consumo de gas y el estado del regulador en tiempo real. Además, a medida que el espacio dentro de la fábrica se vuelve más caro, se están desarrollando "minireguladores" con la misma confiabilidad que los de diafragma atado para adaptarse a espacios de herramientas más reducidos.


Regulador especial de dos etapas de alta pureza de acero inoxidable
Conclusión
El regulador de presión de diafragma atado UHP es una obra maestra de ingeniería mecánica. Al combinar la seguridad de una conexión mecánica con la pureza de las aleaciones exóticas electropulidas, permite la producción de los microchips que impulsan nuestro mundo moderno. Para ingenieros y especialistas en compras, seleccionar el regulador adecuado —considerando la caída de presión, la compatibilidad de materiales y las tasas de fuga— no es solo una decisión técnica, sino un requisito fundamental para la excelencia operativa en entornos de alta pureza.
