La constante búsqueda de dispositivos semiconductores más pequeños, potentes y eficientes exige una pureza y precisión sin precedentes en los procesos de fabricación. En el centro de muchos procesos avanzados de dopaje, crecimiento epitaxial y deposición de películas delgadas se encuentra la fosfina (PH₃), un gas precursor altamente tóxico, pirofórico y crítico. Su suministro seguro, estable y libre de contaminación desde la fuente de gas hasta la cámara de proceso es fundamental, una tarea que depende principalmente del regulador de gas. Este artículo técnico profundiza en el diseño especializado, los desafíos operativos, la ciencia de los materiales y los rigurosos protocolos de seguridad inherentes a los reguladores de gas PH₃ ​​utilizados en sistemas de suministro de gas de grado electrónico. Exploramos cómo se diseñan estos componentes para mantener una pureza ultraalta (UHP), garantizar un control de presión constante y mitigar los riesgos extremos asociados con la PH₃, lo que sustenta la integridad de la fabricación de semiconductores.

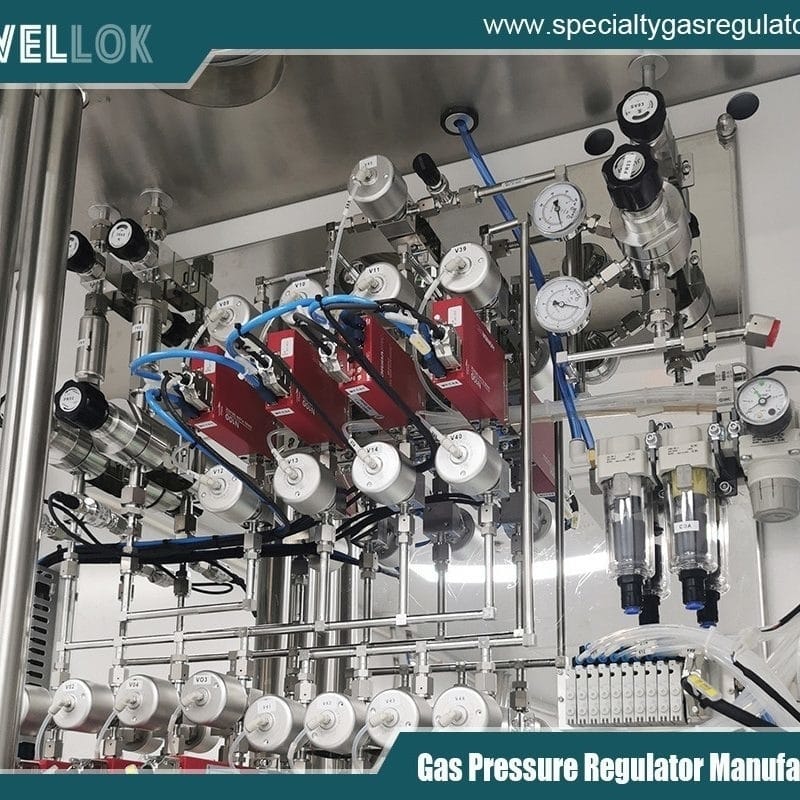

Fabricantes de colectores de cambio de cilindros de gas
El papel fundamental del PH3 en la fabricación de semiconductores
La fabricación moderna de semiconductores se basa en un conjunto de gases especiales para modificar las propiedades eléctricas y estructurales de las obleas de silicio. El PH₃, como fuente de fósforo, es indispensable para el dopaje de tipo n, que forma regiones cruciales en transistores, y en la deposición de películas de silicio dopadas con fósforo (p. ej., poli-Si, SiP) mediante deposición química en fase de vapor (CVD) o deposición de capas atómicas (ALD). Estas aplicaciones requieren que el gas se suministre a presiones y caudales específicos y altamente controlados, a menudo en modo pulsátil o en estado estacionario preciso.
Cualquier desviación, ya sea fluctuación de presión, generación de partículas o contaminación metálica, puede provocar variaciones en la concentración de dopantes, falta de uniformidad en la película o fallos del dispositivo, lo que afecta directamente el rendimiento y el rendimiento. El regulador de gas, ubicado entre el cilindro de alta presión o la fuente a granel y la línea de suministro, es el primer y más crítico punto de control. Para un gas tan peligroso y sensible como la fosfina, este regulador no es un componente estándar, sino una obra maestra de ingeniería de precisión y diseño de seguridad.



Propiedades únicas del PH3 y desafíos asociados
El diseño de un regulador para PH3 comienza con una comprensión profunda de sus exigentes propiedades:
Alta toxicidad: El PH₃ tiene un límite de exposición promedio ponderado en el tiempo (TWA) típicamente inferior a 0.1 ppm. Incluso fugas mínimas son letales. Esto exige una integridad de fugas mucho más estricta que la de los gases inertes.
Piroforicidad: La fosfina puede inflamarse espontáneamente en el aire en concentraciones superiores a su límite inferior de inflamabilidad (~1.8%). Esto requiere diseños que impidan la entrada de aire y eliminen las fuentes de ignición.
Reactividad y descomposición: El PH₃ puede descomponerse a temperaturas elevadas o al entrar en contacto con ciertos materiales, formando depósitos sólidos de fósforo. Estos pueden obstruir los orificios, puertos y válvulas del regulador, provocando un mal funcionamiento y la generación de partículas peligrosas.
Requisitos de pureza ultraalta: El PH₃ de grado electrónico tiene niveles de pureza especificados en partes por billón (ppb) o incluso partes por billón (ppt) para impurezas metálicas. El regulador no debe añadir ningún contaminante (iones metálicos, partículas, humedad, hidrocarburos).
Corrosividad: Si bien no es extremadamente corrosivo como el HF, sus productos de descomposición y sus posibles interacciones con la humedad requieren una selección cuidadosa del material.


Filosofía de diseño y características clave de Reguladores de gas PH3
El objetivo principal del diseño es proporcionar un control preciso y estable de la presión de salida, a la vez que actúa como una barrera absoluta contra la contaminación y las fugas. Sus características principales incluyen:
3.1. Selección de materiales y tratamientos de superficies

Cuerpo y componentes internos: El acero inoxidable 316L o 316L VIM/VAR (fundido por inducción al vacío/refundido por arco al vacío) de alta calidad es el estándar por su excelente resistencia a la corrosión y baja desgasificación. Para las aplicaciones más críticas, se utilizan aleaciones de níquel o aceros especialmente pasivados.
Acabado de la superficie: Todas las superficies mojadas se someten a un electropulido exhaustivo hasta obtener un acabado de espejo (p. ej., Ra < 10 µpulgadas). Esto minimiza el área superficial, reduce los puntos de adsorción/desorción de humedad y gases, y previene la generación de partículas.
Diafragma: El elemento central del sensor de presión es un diafragma metálico soldado, generalmente de acero inoxidable 316L o Hastelloy. Los diafragmas elastoméricos están estrictamente prohibidos debido a los riesgos de permeación, desgasificación y descomposición.
Focas: Todos los sellos estáticos emplean juntas metálicas (p. ej., ConFlat® con juntas de cobre o níquel) o, cuando es necesario, juntas tóricas ultralimpias de perfluoroelastómero (FFKM) compatibles con PH₃. El sellado dinámico se minimiza y, cuando es necesario, se utilizan diseños avanzados de fuelle sellado para eliminar las fugas en el vástago.
3.2. Control de la contaminación

Minimización del volumen muerto: Los volúmenes internos están diseñados para ser extremadamente pequeños para facilitar una purga rápida y reducir la cantidad de gas que podría descomponerse o quedar atrapado.
Gestión de partículas: Las geometrías internas están optimizadas para evitar zonas de atrapamiento. Los componentes se ensamblan en salas blancas ISO Clase 4 (Clase 10) o superiores, y los reguladores se envasan en nitrógeno limpio y seco.
Puertos de purga y ventilación: Los puertos de purga estratégicamente ubicados permiten una purga completa del cuerpo y la cavidad del regulador antes y después del mantenimiento, evitando el contacto entre el aire y el PH₃ y eliminando cualquier producto de descomposición. Los puertos de ventilación están diseñados para una evacuación segura a un sistema de depuración.
3.3. Control de presión y estabilidad

Con resorte vs. con domo: Para aplicaciones de alta precisión, se suelen preferir los reguladores de pistón a los de resorte. Un gas de domo limpio e inerte (como N₂ o He) actúa sobre el diafragma, proporcionando una presión de salida más estable, inalterada por la caída de presión de suministro o las variaciones en la constante del resorte. Esto separa el mecanismo de control del gas de proceso.
Características de flujo: El regulador está diseñado para proporcionar suficiente capacidad de flujo (Cv) para la aplicación mientras mantiene la estabilidad a caudales muy bajos, que son comunes en los procesos ALD y algunos CVD.


La importancia primordial de los sistemas de seguridad
La seguridad no es un complemento sino un principio de diseño integrado.
Integridad de fugas: Todos los reguladores se someten a pruebas de fugas de helio al 100 % con sensibilidades de 1 x 10⁻⁹ atm·cc/s o superiores. Esto garantiza que no haya fugas de PH₃ al ambiente.
Válvulas de aislamiento integradas: Muchos reguladores de PH₃ forman parte de un módulo de "barra de gas" que incluye una válvula de cierre manual o neumática (VCO) aguas arriba y una VCO aguas abajo. El regulador puede tener un diseño de "casquete cerrado". Esto permite un aislamiento completo del regulador, lo que facilita un cambio seguro.
Protección de alivio de presión: En el lado de baja presión se instala un disco de ruptura dedicado o una válvula de alivio de seguridad que ventila hacia un sistema depurador de gases tóxicos agotado, para proteger contra la sobrepresurización debido a bloqueos aguas abajo o fallas del regulador.
Compatibilidad de materiales: Todos los materiales humedecidos se prueban rigurosamente para garantizar su compatibilidad con PH₃ para evitar la descomposición catalítica o la corrosión.
Construcción resistente al fuego: Los componentes están diseñados para soportar la exposición al fuego durante un período específico para evitar una falla catastrófica durante un incendio en las instalaciones.


Protocolos de integración y manejo de sistemas
El regulador es solo un nodo en un sistema de suministro seguro. Una integración adecuada es clave:
Armarios de gas: Los reguladores de PH₃ se alojan en gabinetes de gas reforzados con ventilación continua, equipados con monitores de gases tóxicos (TGM) configurados para activar la alarma en fracciones del TWA. Los gabinetes cuentan con supresión automática de incendios y están interconectados con sistemas de purga.
Procedimientos de purga: Es obligatorio realizar procedimientos estrictos de purga de varios pasos con nitrógeno seco y libre de oxígeno antes de abrir cualquier parte del sistema a la atmósfera y antes de introducir PH₃.
Sistemas de reducción: Todas las líneas de escape y ventilación del regulador y el gabinete conducen directamente a un depurador de PH₃ dedicado y de alta eficiencia (que generalmente utiliza oxidación química o descomposición térmica) antes de que se libere cualquier efluente.
Procedimientos de cambio: Los cambios de cilindros y reguladores siguen Permisos de Trabajo Seguro (SWP) escritos y detallados, a menudo utilizando métodos de doble bloqueo y purga, con personal con equipo de protección personal (EPP) adecuado y con monitoreo continuo de gases.


Tendencias y desarrollos futuros
A medida que los nodos de proceso se reducen aún más y surgen nuevas arquitecturas como los transistores 3D NAND y Gate-All-Around (GAA), las demandas de suministro de gas se intensifican:
Mayor pureza: Se requieren reguladores con una generación de partículas aún menor y una lixiviación de impurezas metálicas.
Estabilidad mejorada para ALD/ALE: Tiempos de respuesta más rápidos y control de presión ultraestable para la entrega de pulsos de subsegundos.
Monitoreo inteligente: Integración de sensores de presión, temperatura e incluso partículas con comunicación digital (Industria 4.0) para mantenimiento predictivo, monitoreo de salud en tiempo real y trazabilidad.
Métodos de entrega alternativos: La industria está explorando alternativas más seguras, de fuente sólida o de burbujeador de baja presión, a los cilindros de PH₃ de alta presión, lo que requeriría diseños de reguladores y vaporizadores completamente nuevos.

Reguladores de presión de gas de acero inoxidable UHP 316L
Conclusión
El Regulador de gas PH3 En un sistema de suministro de grado electrónico, se encuentra un componente crítico y sofisticado que opera en la intersección de la precisión extrema y el riesgo extremo. Su diseño es un testimonio de la ciencia de materiales avanzada, el mecanizado de precisión y un compromiso fundamental con la seguridad. Al garantizar el suministro estable, puro y controlado de este precursor indispensable, pero peligroso, estos reguladores especializados facilitan directamente la producción de la microelectrónica avanzada que impulsa el mundo moderno. Su continua evolución, guiada por los imperativos gemelos de pureza y seguridad, seguirá siendo esencial para el desarrollo de la industria de semiconductores a lo largo de la Ley de Moore y más allá.
