Colectores de gas de trimetilaluminio (TMA) de alta pureza para sistemas ALD y CVD

Colectores de gas de trimetilaluminio (TMA) de alta pureza para sistemas ALD y CVD

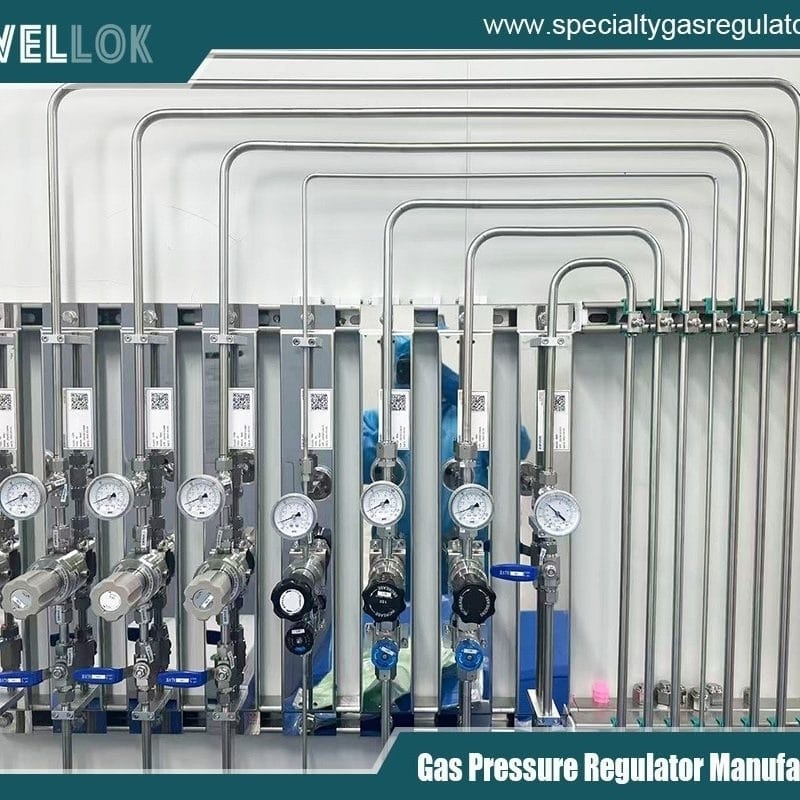

La constante búsqueda de dispositivos semiconductores más pequeños, rápidos y eficientes, así como de películas delgadas funcionales, ha convertido a la deposición de capas atómicas (ALD) y a la deposición química en fase vapor (CVD) en técnicas de fabricación fundamentales. En el centro de muchos procesos para depositar dieléctricos de alta constante dieléctrica (por ejemplo, Al₂O₃), barreras de difusión y semiconductores de nitruro de grupo III se encuentra el precursor organometálico trimetilaluminio (TMA). Sin embargo, la naturaleza altamente reactiva, pirofórica y sensible a la humedad del TMA plantea desafíos formidables para su suministro seguro y preciso. El colector de gas —la red de válvulas, tuberías, reguladores y sensores que transporta el TMA desde su origen hasta la cámara de reacción— no es simplemente una tubería; es un subsistema crítico cuyo diseño determina la calidad de la película, la reproducibilidad del proceso y la seguridad operativa. Este artículo profundiza en los principios de ingeniería, las consideraciones sobre los materiales y las filosofías de diseño esenciales para la construcción de colectores de gas de TMA de alta pureza que cumplan con las estrictas exigencias de los sistemas ALD y CVD modernos.




Fabricante de cajas de colector de válvulas VMB en China
1. La centralidad de la entrega de precursores

En la ALD y la CVD, la calidad de la película depositada está intrínsecamente ligada a la introducción controlada de gases precursores. La ALD, que depende de reacciones superficiales autolimitantes, requiere una dosificación de precursores excepcionalmente precisa y secuencial. La CVD, si bien suele operar en régimen de flujo continuo, exige un suministro de vapor estable, constante y libre de contaminación. El TMA (Al(CH₃)₃), un líquido a temperatura ambiente con una alta presión de vapor (~11 Torr a 20 °C), es un precursor de alta resistencia para películas que contienen aluminio. Su alta reactividad lo hace ideal para procesos a baja temperatura, pero también requiere un sistema de suministro que pueda manejar su propensión a reaccionar con el oxígeno, el agua e incluso consigo mismo (formando oligómeros) si se maneja de forma inadecuada.

Un colector mal diseñado introduce puntos de contaminación, generación de partículas, inestabilidad de presión o condiciones inseguras. Impurezas como el oxígeno o el agua producen inclusiones oxidadas en la película, degradando las propiedades eléctricas. Los contaminantes residuales o "efectos memoria" de pulsos anteriores limitan la flexibilidad y la pureza del proceso. Por lo tanto, el colector de gas TMA debe diseñarse para lograr tres objetivos fundamentales: pureza ultraalta, suministro preciso y seguridad intrínseca.

2. Principales desafíos en el manejo de TMA

El diseño para TMA comienza con la comprensión de su relación adversa con el entorno:

Piroforicidad: El TMA se inflama espontáneamente al entrar en contacto con el aire. Todo el sistema debe purgarse y mantenerse bajo una atmósfera inerte (normalmente N₂ o Ar).

Sensibilidad a la humedad y al oxígeno: Reacciona violentamente con H₂O y O₂, produciendo partículas de alúmina, metano y calor. Estas partículas pueden obstruir tuberías, válvulas y filtros, mientras que las reacciones comprometen la estequiometría del precursor.

Formación de aductos y oligomerización: El TMA puede formar aductos ácido-base de Lewis con éteres o aminas y puede dimerizarse/oligomerizarse, especialmente si se calienta en exceso o si las impurezas traza catalizan reacciones, alterando su presión de vapor y la cinética de suministro.

Naturaleza "pegajosa": El TMA y sus productos de descomposición tienden a adsorberse en las superficies, lo que provoca efectos de memoria y largos tiempos de bombeo.

3. Filosofía de diseño de colectores: un enfoque de sistemas

El colector de gas TMA de alto rendimiento se basa en una filosofía integral que integra la ciencia de los materiales, la dinámica de fluidos y la ingeniería de control.

3.1. Selección de materiales: la base de la pureza

Acero inoxidable 316L/316L VIM-VAR: El material estándar. El 316L ofrece una buena resistencia a la corrosión. Es fundamental que se someta a fusión por inducción al vacío y refundición por arco al vacío (VIM-VAR) para reducir las impurezas y la desgasificación. Las superficies interiores electropulidas (EP) minimizan la superficie, reducen los puntos de adsorción y facilitan la eliminación de partículas.

Aleaciones de alto rendimiento: Para lograr la máxima pureza, las aleaciones de níquel como Hastelloy C-22 ofrecen una resistencia superior a los cloruros y a los subproductos ácidos, aunque a un coste más elevado.

Juntas y sellos: Las juntas metálicas (accesorios ConFlat® con juntas de cobre o níquel) son obligatorias para todas las conexiones permanentes o semipermanentes. Para juntas desmontables, se prefieren los perfluoroelastómeros (p. ej., Kalrez®, Chemraz®) a los fluoropolímeros estándar debido a su permeabilidad extremadamente baja y su excelente resistencia química a los compuestos organometálicos. Su uso debe minimizarse y limitarse, en la medida de lo posible, a zonas calentadas no críticas.

Pasivación: Todos los componentes en contacto con el fluido deben someterse a un riguroso proceso de pasivación (normalmente un tratamiento con ácido nítrico) para formar una capa estable e inerte de óxido de cromo sobre el acero inoxidable, lo que previene reacciones catalíticas y corrosión.

3.2. Componentes clave y sus funciones

Contenedor de precursor (burbujeador/recipiente): Generalmente un recipiente de acero inoxidable con calefacción. Requiere un tubo de inmersión para el burbujeo del gas portador y una línea de extracción de vapor independiente. El control de la temperatura (±0.1 °C) es fundamental para una presión de vapor estable.

Válvulas de aislamiento: Las válvulas de diafragma son la opción ideal. Su diseño aísla el actuador del gas del proceso, permite un flujo directo cuando están abiertas y proporciona un sellado fiable y libre de partículas. La actuación neumática permite la integración con el controlador lógico programable (PLC) del sistema.

Control de flujo: Para CVD, se utilizan controladores de flujo másico (MFC) con metalurgia y tratamientos superficiales compatibles con TMA. Para ALD, la dosificación precisa a menudo se logra no con un MFC, sino mediante dosificación basada en presión. Esto implica usar una válvula de conmutación rápida para llenar un "volumen de inyección" o "línea de dosificación" a una presión determinada, y luego inyectar ese volumen discreto en la cámara. Esto requiere válvulas de respuesta extremadamente rápida y transductores de presión precisos (manómetros capacitivos).

Regulación de presión y transductores: La presión aguas arriba del burbujeador se controla mediante un regulador de presión de alta pureza con sellado metálico. La presión del proceso se monitoriza mediante manómetros capacitivos tipo Baratron® calentados para evitar la condensación de TMA.

Filtros: Los filtros metálicos sinterizados en línea (por ejemplo, de 0.1 µm) colocados antes de los componentes críticos (MFC, válvulas) y antes de la entrada de la cámara capturan las partículas generadas por las reacciones o aguas arriba.

Líneas de purga y ventilación: Es fundamental contar con una red de purga dedicada y multipuerto. La línea de ventilación debe conectarse a un sistema de escape depurado o a un sistema de combustión/reducción de gases para tratar el gas pirofórico. Las válvulas de purga deben estar cerradas de forma segura.

Calefacción: Todo el colector, desde la salida del burbujeador hasta la entrada de la cámara, debe estar calefactado y aislado térmicamente a una temperatura superior al punto de condensación del TMA (normalmente entre 30 y 50 °C, por encima de la temperatura del burbujeador). Este requisito es indispensable para evitar la formación de gotas de líquido, picos de presión y un suministro irregular.

3.3 Integración y configuración

Minimización del volumen muerto: El diseño debe eliminar por completo los tramos muertos, los puertos en T sin usar y los grandes volúmenes donde el TMA pueda estancarse, descomponerse o provocar efectos de memoria. Las rutas de flujo deben ser directas y optimizadas.

Estrategia de purga: Es fundamental contar con una purga robusta de varias etapas. Esta incluye una purga de la línea principal del proceso, una purga cruzada independiente para el volumen de dosis en configuraciones ALD y una purga del contenedor. Los ciclos de purga deben diseñarse para desplazar eficazmente el TMA, no solo para diluirlo.

Bloqueos de seguridad: El PLC debe programarse con bloqueos de seguridad: monitorización de la presión en el burbujeador, monitorización de la temperatura en todas las zonas calentadas, detección de fugas (a menudo mediante pruebas de aumento de presión) y monitorización de gases tóxicos/combustibles en el escape y el armario. Cualquier fallo debe activar una parada automática, el aislamiento de la fuente de TMA y el inicio de una purga de seguridad.

4. Consideraciones avanzadas para sistemas de última generación

Optimización de pulsos específica para ALD: Para ALD de alta velocidad (espacial o temporal), el diseño del colector se centra en la conmutación ultrarrápida. Esto emplea válvulas piezoeléctricas o neumáticas de alta velocidad ubicadas lo más cerca posible de la cámara, con un volumen mínimo entre la válvula y el sustrato. El uso de líneas de dosificación duales (o múltiples) permite que una esté llenando mientras la otra inyecta, aumentando así la frecuencia de los pulsos.

Extracción de vapor frente a burbujeo: Si bien el burbujeo con un gas portador es común, la extracción directa de vapor (donde el gas portador evita el líquido y se satura con vapor en el espacio de cabeza) puede ser ventajosa para precursores con presiones de vapor muy altas como el TMA, ya que ofrece una extracción de vapor más estable y rápida sin pulverización de líquido.

Monitorización y diagnóstico in situ: La integración de analizadores de gases residuales (RGA) en la entrada o salida de la cámara permite monitorizar la forma del pulso de TMA, detectar productos de descomposición y verificar la pureza. Los analizadores de gases basados ​​en láser proporcionan datos de concentración en tiempo real y específicos para cada especie, lo que permite un control por retroalimentación.

Diseño modular y de fácil mantenimiento: Los colectores deben diseñarse como módulos o paneles que puedan aislarse fácilmente, retirarse para su mantenimiento o sustitución, y someterse a un proceso de secado independiente. Esto minimiza el tiempo de inactividad del sistema.

5. Integración del protocolo de seguridad

El colector es la primera línea de defensa en la seguridad de los TMA. Su diseño debe integrarse con estrictos protocolos operativos:

Comprobación de fugas: Es obligatorio realizar una comprobación de fugas de helio después de la instalación o cualquier tarea de mantenimiento.

Ciclos de purga adecuados: Establecer y validar ciclos de purga completos antes de abrir cualquier sección a la atmósfera.

Reducción de emisiones de escape: Asegurarse de que la línea de escape esté conectada a un depurador húmedo o a una unidad de reducción térmica que funcione correctamente y que esté diseñada para compuestos organometálicos.

Equipo de protección individual (EPI): Uso de protectores faciales, batas de laboratorio ignífugas y guantes de caucho butílico al manipular contenedores o conectar tuberías.


regulador de presión del cilindro de gas CO2
6. Conclusión

El colector de gas TMA de alta pureza es una obra maestra de la ingeniería química de precisión. Transforma un líquido peligroso y reactivo en un flujo de reactivo perfectamente controlado. A medida que los nodos de semiconductores se reducen por debajo de los 3 nm y surgen nuevas aplicaciones en áreas como la electrónica flexible, la energía fotovoltaica (por ejemplo, capas de pasivación) y la computación cuántica, las exigencias en cuanto a uniformidad, conformabilidad y calidad de la interfaz de la película se vuelven cada vez más extremas. La evolución de la tecnología de colectores —hacia una conmutación aún más rápida, una mayor integración con diagnósticos en tiempo real y un mantenimiento predictivo más inteligente mediante algoritmos de aprendizaje automático— seguirá siendo un factor clave. Invertir en un sistema de suministro de TMA de alta pureza meticulosamente diseñado no es un coste adicional; es una inversión fundamental en capacidad de proceso, rendimiento y seguridad, que sustenta directamente el avance de la tecnología de película delgada. El colector, a menudo oculto dentro del armario de equipos, es realmente donde la química del futuro se contiene y se orquesta con precisión.
