En el ámbito del control de fluidos industriales, las válvulas actúan como guardianas del flujo, garantizando precisión, seguridad y eficiencia en todos los sectores. Entre la amplia gama de válvulas disponibles, la válvula de diafragma de acero inoxidable destaca por su combinación única de resistencia a la corrosión, rendimiento sanitario y sellado fiable, lo que la hace indispensable en industrias donde la pureza del fluido, la prevención de la contaminación y la durabilidad son fundamentales. Desde la fabricación farmacéutica hasta la producción de semiconductores, y desde el procesamiento de alimentos hasta el tratamiento de aguas residuales, este tipo de válvula se ha convertido en un pilar de los sistemas modernos de manejo de fluidos. Este artículo explora las características principales, los principios de funcionamiento, las aplicaciones y las mejores prácticas para las válvulas de diafragma de acero inoxidable, proporcionando una comprensión integral de su papel en las operaciones industriales.


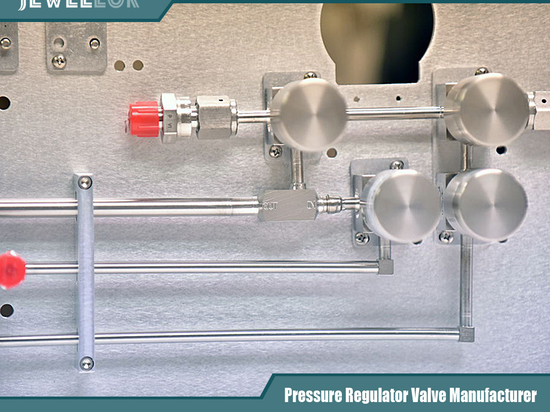

Reguladores y válvulas de presión de hidrógeno
1. ¿Qué es un Válvula de diafragma de acero inoxidable?
Una válvula de diafragma de acero inoxidable es un tipo de válvula de movimiento lineal diseñada para controlar, regular o cortar el flujo de fluido mediante un diafragma flexible como componente principal de sellado y accionamiento. A diferencia de las válvulas tradicionales (p. ej., válvulas de compuerta o de globo), donde el fluido entra en contacto con componentes mecánicos internos (p. ej., vástagos de válvulas, prensaestopas), el diafragma de esta válvula actúa como una barrera física. Aísla la cámara de fluido (formada por la válvula de acero inoxidable o cuerpo de la válvula) del mecanismo de accionamiento externo de la válvula (p. ej., volante, cilindro neumático o motor eléctrico).

La característica distintiva de esta válvula es su construcción en acero inoxidable , generalmente de grados como 304 o 316L. Este material garantiza una excepcional resistencia a la corrosión, el óxido y la degradación química, mientras que el diafragma (fabricado con elastómeros o fluoropolímeros) proporciona un sellado hermético. En conjunto, estos componentes hacen que la válvula sea apta tanto para entornos con fluidos agresivos como sanitarios.

2. Componentes estructurales y selección de materiales
Una válvula de diafragma de acero inoxidable consta de cinco componentes clave, cada uno diseñado para cumplir requisitos específicos de rendimiento. La elección de los materiales para cada pieza influye directamente en la durabilidad, la compatibilidad y el rango de aplicación de la válvula.

2.1 Componentes principales
Cuerpo de la válvula : La carcasa principal que contiene el conducto por donde fluye el fluido. Generalmente está forjada o fundida en acero inoxidable, con superficies internas pulidas para minimizar la turbulencia del fluido y evitar la acumulación de residuos (fundamental para las industrias sanitarias).

Diafragma : El “corazón” de la válvula, responsable del sellado y del control del flujo. Es una membrana flexible y elástica que se deforma bajo presión para abrir o cerrar la válvula.

Tapa de válvulas (cubierta) : Sujeta el diafragma en su lugar y aloja el mecanismo de accionamiento. Está fabricada en acero inoxidable para garantizar su resistencia a la corrosión y su integridad estructural.

Mecanismo de accionamiento : Convierte la fuerza externa en movimiento lineal para deformar el diafragma. Los tipos comunes incluyen manual (volante), neumático (cilindro accionado por aire comprimido) y eléctrico (vástago accionado por motor).

Asiento de válvula : Componente reemplazable dentro de la válvula que forma un sello hermético con el diafragma. Generalmente está hecho de acero inoxidable o un polímero resistente al desgaste (por ejemplo, PTFE) para una mayor durabilidad.

2.2 Elección de materiales para piezas clave
Grados de acero inoxidable para válvulas :

Acero inoxidable 304 : Económico y con buena resistencia a ácidos y álcalis suaves, así como a la corrosión atmosférica. Ideal para el procesamiento de alimentos, el tratamiento general de agua y aplicaciones con fluidos no agresivos.

Acero inoxidable 316L : Contiene molibdeno, lo que aumenta su resistencia a la corrosión inducida por cloruros (por ejemplo, agua de mar, salmueras) y ácidos fuertes (por ejemplo, ácido sulfúrico). Es el preferido en las industrias farmacéutica, de semiconductores y química.

Materiales del diafragma :

EPDM (monómero de etileno propileno dieno) : Excelente resistencia al ozono, al agua y a productos químicos suaves; rentable. Apto para sistemas de agua para la industria alimentaria, de bebidas y general (temperatura de funcionamiento: de -40 °C a 120 °C).

PTFE (politetrafluoroetileno) : Químicamente inerte (resiste casi todos los ácidos, álcalis y disolventes) y con alta resistencia a la temperatura (hasta 260 °C). Se utiliza en procesos químicos agresivos y en la fabricación de semiconductores.

FKM (caucho de fluorocarbono) : Alta resistencia a la temperatura (hasta 200 °C) y buena resistencia química. Ideal para aplicaciones en petróleo y gas, y fluidos a alta temperatura.

3. Principio de funcionamiento de las válvulas de diafragma de acero inoxidable
El funcionamiento de una válvula de diafragma de acero inoxidable se basa en la deformación elástica del diafragma, que modula el flujo entre la entrada y la salida de la válvula. El proceso varía ligeramente según el tipo de accionamiento, pero sigue una lógica básica universal:

3.1 Accionamiento manual (volante)
Cierre de la válvula : Al girar el volante en el sentido de las agujas del reloj, se desplaza un vástago roscado hacia abajo. Este vástago presiona contra el centro del diafragma, deformándolo y presionándolo firmemente contra el asiento de la válvula. Esto bloquea el paso del fluido, interrumpiendo su circulación.

Apertura de la válvula : Al girar el volante en sentido contrario a las agujas del reloj, se eleva el vástago, aliviando la presión sobre el diafragma. La elasticidad del diafragma le permite recuperar su forma original, creando un espacio entre el diafragma y el asiento de la válvula. A continuación, el fluido fluye a través de la válvula.

3.2 Actuación neumática/eléctrica
En los sistemas automatizados, los actuadores neumáticos o eléctricos sustituyen al volante:

Neumático : Se suministra aire comprimido a un cilindro, que empuja el vástago hacia abajo (cerrando la válvula) o lo tira hacia arriba (abriendo la válvula) en función de las señales de presión del aire.

Eléctrico : Un motor eléctrico acciona un mecanismo de engranajes para mover el vástago linealmente. Este tipo ofrece un control preciso del caudal y es ideal para sistemas remotos o integrados con ordenador.

Una ventaja clave de este diseño es el aislamiento total del fluido : el diafragma garantiza que no haya contacto entre el fluido y las partes actuadoras de la válvula (vástago, cilindro, motor). Esto evita la contaminación del fluido (fundamental para alimentos y medicamentos) y protege el actuador de la corrosión (vital para productos químicos agresivos).

4. Principales ventajas de las válvulas de diafragma de acero inoxidable
En comparación con otros tipos de válvulas (por ejemplo, válvulas de bola, válvulas de globo), las válvulas de diafragma de acero inoxidable ofrecen beneficios únicos que las hacen preferidas para aplicaciones de alta demanda:

4.1 Resistencia superior a la corrosión
La válvula de acero inoxidable (304 o 316L) y los diafragmas químicamente resistentes (PTFE, FKM) soportan entornos hostiles, como la exposición a ácidos, álcalis, sales y humedad. Esto prolonga la vida útil de la válvula y reduce los costos de mantenimiento.

4.2 Operación sanitaria y libre de contaminación
Las superficies internas lisas y pulidas de la válvula de acero inoxidable (sin grietas ni zonas muertas) y la función de aislamiento del diafragma evitan la acumulación de residuos de fluido y la contaminación cruzada. Esto cumple con los estrictos estándares de la industria, como las Buenas Prácticas de Fabricación (BPF) para productos farmacéuticos y las de la FDA (Administración de Alimentos y Medicamentos) para alimentos y bebidas.

4.3 Sellado a prueba de fugas
El diafragma forma un sello hermético y positivo contra el asiento de la válvula, eliminando fugas externas (que pueden causar daños ambientales) e internas (que comprometen el control del flujo). Esto es fundamental para el manejo de fluidos tóxicos, inflamables o de alto valor.

4.4 Fácil mantenimiento
A diferencia de las válvulas con componentes internos complejos (p. ej., válvulas de compuerta con prensaestopas), las válvulas de diafragma requieren un mantenimiento mínimo. El diafragma es un componente reemplazable que puede cambiarse sin desmontar toda la válvula, lo que ahorra tiempo y reduce el tiempo de inactividad.

4.5 Control de flujo versátil
Las válvulas de diafragma ofrecen características de flujo lineal, lo que significa que el caudal es proporcional al desplazamiento del diafragma. Esto permite una regulación precisa del flujo (p. ej., en la dosificación de productos químicos o la mezcla farmacéutica), así como el cierre automático.

5. Campos de aplicación clave
Las propiedades únicas de las válvulas de diafragma de acero inoxidable las hacen indispensables en diversas industrias. A continuación, se detallan sus usos más comunes:

5.1 Farmacéutica y Biotecnología
En la fabricación farmacéutica (p. ej., inyectables, vacunas) y biotecnológica (p. ej., cultivos celulares, purificación de proteínas), la higiene y la esterilidad son fundamentales. Las válvulas de diafragma de acero inoxidable (316L) con diafragmas de PTFE o EPDM cumplen con las normas GMP, ya que sus superficies lisas son fáciles de esterilizar (mediante vapor in situ o SIP) y previenen el crecimiento microbiano. Se utilizan para controlar el flujo de agua purificada, pociones y gases estériles.

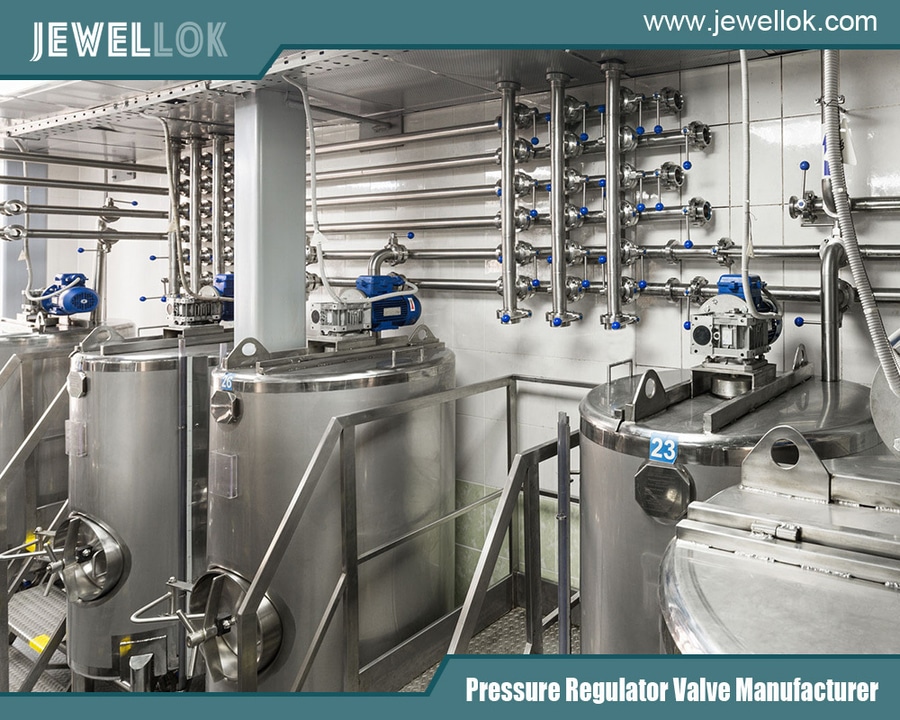

5.2 Alimentos y bebidas
Desde lácteos (leche, yogur) hasta jugos, cerveza y alimentos procesados, las válvulas de diafragma de acero inoxidable previenen la contaminación y garantizan la seguridad del producto. La válvula de acero inoxidable 304 y los diafragmas de EPDM (aprobados por la FDA) son atóxicos y resistentes a los agentes de limpieza (p. ej., sosa cáustica). Se utilizan frecuentemente en líneas de llenado, sistemas de limpieza in situ (CIP) y dosificación de ingredientes.

5.3 Procesamiento químico
Las plantas químicas manejan fluidos agresivos como ácido sulfúrico, ácido clorhídrico y disolventes. Las válvulas de acero inoxidable (316L) con diafragmas de PTFE resisten el ataque químico, mientras que la función de aislamiento del diafragma protege los actuadores de la corrosión. Estas válvulas controlan el flujo de materias primas, productos intermedios y residuos.

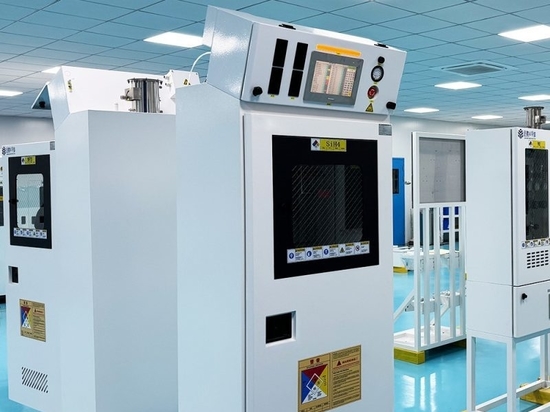

5.4 Fabricación de semiconductores
La producción de semiconductores requiere agua ultrapura (UPW) y gases especiales (p. ej., nitrógeno, argón) con una contaminación casi nula. Las válvulas de diafragma de acero inoxidable de alta pureza (316L electropulido) con diafragmas de PTFE minimizan el desprendimiento de partículas y garantizan la pureza del fluido, un factor crucial para prevenir defectos en los microchips.

5.5 Tratamiento de Agua y Aguas Residuales
En el tratamiento de aguas residuales municipales o la purificación de agua industrial, las válvulas de diafragma de acero inoxidable resisten la corrosión causada por aguas cloradas, aguas residuales y efluentes industriales. Se utilizan en sistemas de filtración, dosificación de productos químicos (p. ej., adición de cloro para desinfección) y manejo de lodos.

5.6 Energía y poder
En centrales eléctricas (p. ej., nucleares, térmicas) e instalaciones de petróleo y gas, las válvulas de diafragma de acero inoxidable controlan fluidos auxiliares como agua de refrigeración, lubricantes y aditivos químicos. Los diafragmas de FKM de alta temperatura y la válvula de acero inoxidable 316L soportan condiciones de operación rigurosas, lo que garantiza un rendimiento fiable.

6. Guía de selección para válvulas de diafragma de acero inoxidable
Para elegir la válvula de diafragma de acero inoxidable adecuada, es necesario considerar factores específicos de la aplicación para garantizar un rendimiento óptimo y una larga vida útil. A continuación, se presentan los criterios clave a evaluar:

6.1 Propiedades de los fluidos
Compatibilidad química : Seleccione los materiales de la válvula y el diafragma adecuados para el fluido. Por ejemplo, utilice acero inoxidable 316L + PTFE para ácidos fuertes; acero inoxidable 304 + EPDM para productos químicos suaves o agua.

Temperatura del fluido : Asegúrese de que el material del diafragma pueda soportar la temperatura de funcionamiento (por ejemplo, FKM para >120 °C; PTFE para >150 °C).

Viscosidad del fluido/Contenido de sólidos : Para fluidos viscosos (por ejemplo, jarabes) o fluidos con partículas pequeñas (por ejemplo, lodos), elija una válvula con un recorrido de flujo mayor y un diafragma duradero (por ejemplo, FKM) para evitar obstrucciones o desgaste.

6.2 Condiciones de funcionamiento
Presión : Seleccione una válvula con una presión máxima de trabajo (PMT) superior a la presión del sistema. La mayoría de las válvulas de diafragma industriales soportan presiones de hasta 10 bar, pero existen modelos de alta presión (hasta 40 bar) para aplicaciones especializadas.

Necesidades de automatización : Utilice válvulas manuales para tareas sencillas de encendido/apagado; válvulas neumáticas/eléctricas para sistemas automatizados (por ejemplo, líneas de producción que requieren control remoto o integración con PLC).

6.3 Estándares de la industria
Industrias sanitarias (farmacéutica/alimentaria) : Elija válvulas con certificación GMP/FDA, superficies internas electropulidas (Ra ≤ 0.4 μm) y compatibilidad con CIP/SIP.

Industrias químicas y de semiconductores : Opte por válvulas con certificación ISO 9001, materiales de alta pureza (por ejemplo, acero inoxidable 316L electropulido) y pruebas de estanqueidad (por ejemplo, ISO 5208).

6.4 Tipo de conexión
Seleccione una conexión que coincida con la tubería:

Con brida : Para tuberías de gran diámetro (≥ DN50) o sistemas de alta presión.

Roscado : Para tuberías de diámetro pequeño (≤ DN40) y aplicaciones de baja presión.

Con abrazadera (Tri-Clamp) : Común en industrias sanitarias (farmacéutica/alimentaria) para un desmontaje y limpieza rápidos y sencillos.

7. Mejores prácticas de instalación y mantenimiento
La instalación y el mantenimiento adecuados son fundamentales para maximizar la vida útil y el rendimiento de las válvulas de diafragma de acero inoxidable.

7.1 Consejos de instalación
Inspeccione antes de la instalación : Verifique que la válvula, el diafragma o el asiento de la válvula no presenten daños. Asegúrese de que la válvula esté limpia (especialmente para aplicaciones sanitarias) y sea compatible con el fluido o la tubería.

Siga la dirección del flujo : La mayoría de las válvulas de diafragma tienen una dirección de flujo marcada (indicada por una flecha en la válvula). Instalar la válvula al revés puede provocar un sellado deficiente o daños en el diafragma.

Evite apretar demasiado : al conectar válvulas con bridas o roscadas, utilice una llave dinamométrica para evitar apretar demasiado, ya que esto puede deformar la válvula o dañar el diafragma.

Desinfección para aplicaciones higiénicas : Para uso farmacéutico/alimentario, esterilice la válvula mediante SIP o limpieza química antes de la instalación para eliminar los contaminantes.

7.2 Pautas de mantenimiento
Controles periódicos de fugas : Inspeccione la válvula mensualmente para detectar fugas externas (alrededor de la tapa o las conexiones) y fugas internas (mediante un caudalímetro o un manómetro).

Sustitución del diafragma : Sustituya el diafragma cada 6-12 meses (o según sea necesario) si observa signos de desgaste, grietas o endurecimiento. Utilice únicamente diafragmas aprobados por el fabricante para garantizar la compatibilidad.

Lubricación : Para válvulas manuales o eléctricas, lubrique trimestralmente las roscas del vástago y los engranajes de accionamiento con lubricante apto para uso alimentario (para aplicaciones sanitarias) o lubricante industrial (para uso químico).

Limpieza : Para válvulas sanitarias, realice una limpieza CIP periódicamente para eliminar los residuos. Evite el uso de limpiadores abrasivos que puedan rayar la superficie pulida de la válvula.

8. Tendencias del mercado e innovaciones tecnológicas
El mercado global de válvulas de diafragma de acero inoxidable está en constante crecimiento, impulsado por la creciente demanda de las industrias sanitarias (farmacéutica y alimentaria) y los avances tecnológicos. Las tendencias clave incluyen:

8.1 Innovación material
Diafragmas de alto rendimiento : Los nuevos materiales, como los perfluoroelastómeros (FFKM), ofrecen una resistencia a la temperatura aún mayor (hasta 320 °C) e inercia química, lo que amplía el uso de la válvula en entornos extremos (por ejemplo, la industria aeroespacial y el procesamiento químico a altas temperaturas).

Aceros inoxidables avanzados : Los aceros inoxidables dúplex (por ejemplo, el 2205) combinan alta resistencia y resistencia a la corrosión, lo que los hace adecuados para plantas desalinizadoras y de petróleo/gas en alta mar.

8.2 Tecnología de válvulas inteligentes
Los fabricantes están integrando sensores (de presión, temperatura y caudal) y conectividad IoT en las válvulas de diafragma. Estas "válvulas inteligentes" pueden monitorizar el rendimiento en tiempo real, detectar fugas o desgaste del diafragma y enviar alertas a los operadores, lo que permite el mantenimiento predictivo y reduce el tiempo de inactividad. Por ejemplo, en plantas de semiconductores, las válvulas inteligentes monitorizan los niveles de partículas en agua ultrapura (UPW) para prevenir defectos en los chips.

8.3 Miniaturización
Para sistemas compactos (p. ej., dispositivos de laboratorio en un chip, equipos médicos), se están desarrollando válvulas de diafragma miniaturizadas de acero inoxidable (con diámetros tan pequeños como DN2). Estas válvulas ofrecen un control preciso del caudal en espacios reducidos, manteniendo al mismo tiempo sus propiedades sanitarias y de resistencia a la corrosión.

Sostenibilidad de 8.4
Con un enfoque en la responsabilidad ambiental, los fabricantes utilizan acero inoxidable reciclable y desarrollan diafragmas más fáciles de reciclar. Además, los diseños a prueba de fugas reducen el desperdicio de fluidos, en consonancia con los objetivos globales de sostenibilidad.


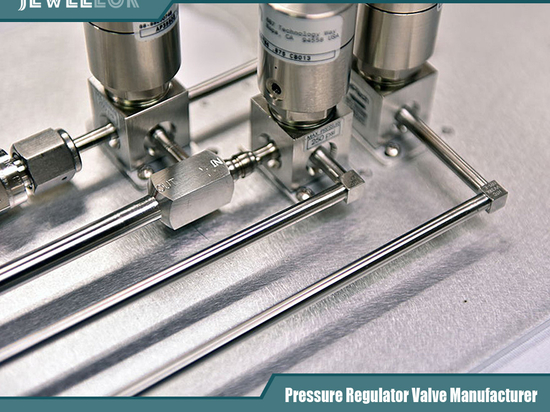

Fabricante chino de válvulas reductoras de presión de alta pureza
9. Conclusión
La válvula de diafragma de acero inoxidable es un componente versátil, fiable y esencial en el control de fluidos industriales modernos. Su combinación única de resistencia a la corrosión, rendimiento sanitario y sellado hermético la hace indispensable en industrias donde la precisión, la seguridad y la pureza son cruciales, desde la farmacéutica hasta los semiconductores, y desde el procesamiento de alimentos hasta la fabricación de productos químicos.

A medida que la tecnología avanza, las innovaciones en materiales (p. ej., diafragmas FFKM), la monitorización inteligente y la miniaturización ampliarán aún más las capacidades de la válvula, permitiéndole satisfacer las cambiantes necesidades de las industrias de todo el mundo. Al seleccionar la válvula adecuada según las propiedades del fluido, las condiciones de operación y los estándares de la industria, y al seguir las mejores prácticas de instalación y mantenimiento, las empresas pueden garantizar sistemas de control de fluidos eficientes y duraderos.

En resumen, la válvula de diafragma de acero inoxidable es más que una simple válvula: es una piedra angular de las operaciones industriales seguras, limpias y eficientes.
