Introducción

En una era de regulaciones ambientales cada vez más estrictas y mayor conciencia sobre la contaminación del aire, los sectores industrial y marítimo recurren cada vez más a tecnologías avanzadas de tratamiento de gases para mitigar las emisiones nocivas. Dos sistemas clave en este ámbito son el sistema de depuración de gases de escape y el gabinete de tratamiento de gases de cola de depuración . Estas tecnologías desempeñan un papel fundamental en la eliminación de contaminantes como los óxidos de azufre (SOx), los óxidos de nitrógeno (NOx) y las partículas de los gases de escape, garantizando el cumplimiento de las normas internacionales, como las establecidas por la Organización Marítima Internacional (OMI) y los organismos de protección ambiental.

Los sistemas de depuración de gases de escape, a menudo llamados simplemente depuradores, se utilizan ampliamente en embarcaciones, centrales eléctricas e instalaciones industriales para limpiar los gases de escape, neutralizar los componentes ácidos y capturar partículas. Por otro lado, las cabinas de tratamiento de gases de cola con depurador representan una solución más especializada y compacta para el manejo de gases residuales o de cola tras la depuración inicial, especialmente en industrias de alta tecnología como la de semiconductores o la de procesamiento químico. Este artículo profundiza en los aspectos técnicos de ambos sistemas, explorando sus diseños, principios operativos, aplicaciones, ventajas y desafíos. Al comprender estas tecnologías, las partes interesadas pueden orientar mejor el camino hacia operaciones sostenibles.

El impulso global por un aire más limpio se ha visto reforzado por regulaciones como el límite de azufre de la OMI de 2020, que limita el contenido de azufre en los combustibles marinos al 0.5 % m/m fuera de las Zonas de Control de Emisiones (ECA), en comparación con el 3.5 % anterior. Los depuradores permiten el cumplimiento normativo sin cambiar a combustibles bajos en azufre, más costosos, lo que podría ahorrar millones de dólares anuales a los operadores en combustible. De igual forma, las cabinas de tratamiento de gases de cola abordan necesidades específicas en la gestión de gases residuales, integrando la depuración con procesos adicionales como la oxidación o la neutralización en una unidad autónoma.




Sistemas y componentes de control de fluidos semiconductores
Sistema de depuración de gases de escape: descripción general y diseño

Un sistema de depuración de gases de escape es un dispositivo de control de la contaminación atmosférica diseñado para eliminar contaminantes gaseosos y partículas de los gases de escape industriales o marinos. Su principio básico consiste en poner en contacto los gases de escape con un medio depurador (normalmente agua o una solución química) para absorber o reaccionar con los contaminantes. Este proceso, conocido como depuración húmeda, imita la capacidad de la lluvia natural para purificar la atmósfera, pero a una escala artificial.



Tipos de depuradores de gases de escape

Los depuradores se clasifican según su modo operativo y medio:

Depuradores Húmedos: Predominan en aplicaciones marinas y utilizan líquido (agua de mar o agua dulce) para capturar contaminantes. Se subdividen en:
Sistemas de circuito abierto: El agua de mar se extrae del océano, se pulveriza en la corriente de escape y se descarga tras el tratamiento. La alcalinidad natural del agua de mar neutraliza los SOx, formando sulfatos inofensivos. Estos sistemas son sencillos y rentables, pero están restringidos en puertos con prohibición de vertidos debido a la posible acidificación del océano.
Sistemas de circuito cerrado: Se recircula agua dulce mezclada con productos químicos alcalinos (p. ej., hidróxido de sodio). Tras el tratamiento, solo se descarga un pequeño volumen de purga, lo que minimiza el impacto ambiental. Son ideales para zonas sensibles, pero requieren almacenamiento de productos químicos y manejo de lodos.
Sistemas híbridos: Combinan funcionalidades de circuito abierto y cerrado, ofreciendo flexibilidad para diversas zonas regulatorias. Pueden cambiar de modo sin problemas, utilizando agua de mar en el mar y agua dulce en los puertos.
Depuradores secos: Menos comunes en entornos marinos, estos inyectan absorbentes secos como cal o bicarbonato de sodio en los gases de escape para que reaccionen con los ácidos. No generan aguas residuales, pero sí residuos sólidos y se utilizan habitualmente en industrias terrestres.
En el ámbito marino, los depuradores húmedos son predominantes, con más de 4,000 instalaciones para 2023, impulsadas por el cumplimiento de la norma OMI 2020. Un sistema típico incluye una torre depuradora (a menudo en el embudo), bombas, sensores para la monitorización del pH y la turbidez, y tanques de lodos.



Principio de funcionamiento

El proceso comienza con la entrada de los gases de escape a la torre depuradora, donde se encuentra con un contraflujo de líquido depurador. En una entrada tipo venturi, la velocidad del gas aumenta, lo que mejora la mezcla. Contaminantes como el SOx se disuelven en el líquido, formando ácido sulfúrico, que se neutraliza con agentes alcalinos. Las partículas se capturan mediante impactación y difusión.

Las reacciones clave incluyen:
– SO₂ + H₂O → H₂SO₃ (ácido sulfuroso)
– H₂SO₃ + Ca(OH)₂ → CaSO₃ + 2H₂O (neutralización con cal)

La eficiencia de eliminación de SOx supera el 98 %, con monitorización del agua de lavado para pH (>6.5), hidrocarburos aromáticos policíclicos (HAP <50 μg/L) y turbidez. Los sistemas de circuito cerrado recirculan el 95 % del agua, lo que reduce el vertido a 0.1-0.3 m³/MWh.



Aplicaciones y ventajas

Utilizados principalmente en el transporte marítimo para cumplir con el Anexo VI del Convenio MARPOL, los depuradores permiten a los buques quemar fueloil con alto contenido de azufre (HSFO) más económico, respetando al mismo tiempo los límites de emisiones. En la industria, tratan los gases de combustión de calderas e incineradores. Entre sus ventajas se incluyen:
– Ahorro de costes: amortización en 2 a 5 años para buques grandes que consumen más de 50 toneladas de combustible al día.
– Versatilidad: maneja múltiples motores a través de diseños de múltiples entradas.
– Beneficios ambientales: Reduce SOx en un 90-99%, NOx parcialmente y partículas.

Sin embargo, persisten los desafíos: altos costos de instalación (de 2 a 5 millones de dólares por buque), requisitos de espacio (pérdida de hasta 200 TEU en buques portacontenedores) y controversias sobre las descargas en circuito abierto que podrían dañar la vida marina. Estudios demuestran que el agua de lavado de los depuradores contiene metales pesados ​​y HAP, lo que ha provocado prohibiciones en puertos como Singapur y Vancouver.



Gabinete de tratamiento de gases de cola de depurador: Manejo especializado de gases residuales

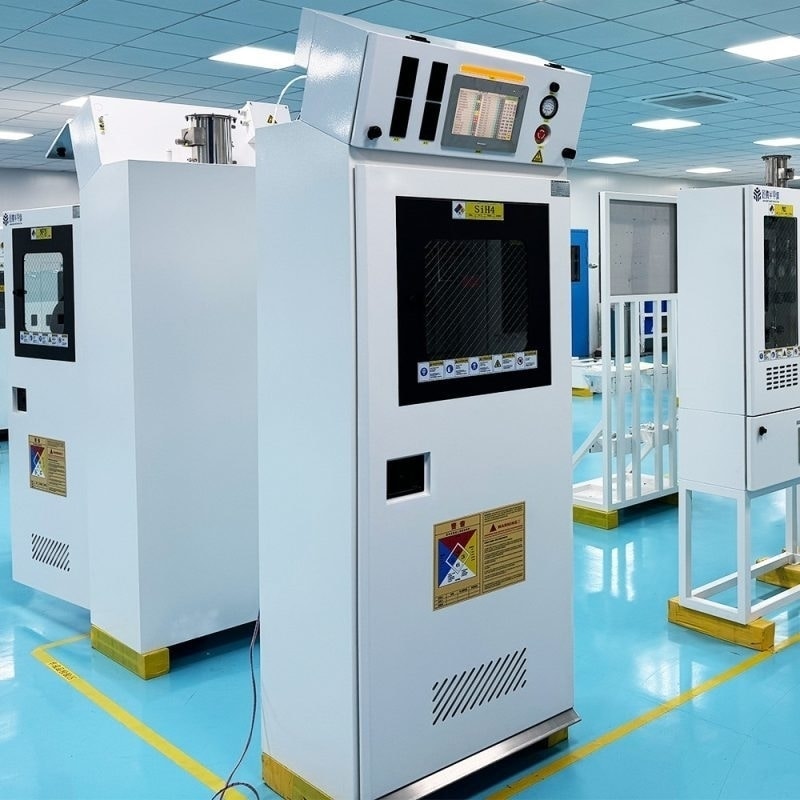

Mientras que los sistemas de depuración de gases de escape gestionan las emisiones primarias, los gabinetes de tratamiento de gases residuales se encargan de la fase final del proceso: los gases residuales que escapan a la depuración inicial. Estos gabinetes son unidades compactas e integradas que albergan depuradores, bombas y equipos auxiliares para la eliminación adicional de contaminantes, a menudo en entornos con espacio limitado, como fábricas de semiconductores o refinerías.



Definición y Diseño

Una cabina de tratamiento de gases de cola es esencialmente un recinto modular que contiene un sistema de depuración secundaria para los gases de cola de procesos previos, como unidades de recuperación de azufre (RUA) o depuradores primarios. El gas de cola se refiere a los gases de escape de baja concentración (p. ej., <1 % de SO₂) después del tratamiento inicial, que aún requieren pulido para cumplir con las estrictas normas de emisiones (p. ej., <50 ppm de SO₂).

Las características de diseño incluyen:
Componentes integrados: Un gabinete (generalmente de acero inoxidable o PRFV) alberga un depurador húmedo, bombas de recirculación, unidades de neutralización y filtros. Sus dimensiones son compactas, por ejemplo, compatibles con campanas extractoras de laboratorio para unidades de 3 L.
– Medios: Soluciones cáusticas (NaOH) para la absorción de SO₂, con oxigenación para convertir sulfitos en sulfatos para una descarga segura.
– Modos: Fregado frecuentemente húmedo con lechos empacados para un mejor contacto, o seco con alúmina activada para olores.

En las plantas de azufre, estos gabinetes desvían las unidades de recuperación de azufre (SRU) durante las paradas, dirigiendo el gas a los incineradores y depurando las cargas de SO₂ hasta en un 20 %. Modelos avanzados como los sistemas DAS integran el tratamiento de gases residuales con bombas en una sola unidad.



Principio de funcionamiento

El gas de cola entra en el gabinete después de la incineración o la depuración primaria. En un sistema basado en cáusticos:
1. El gas entra en contacto con una solución de NaOH recirculante en una sección de depuración, absorbiendo SO₂: SO₂ + 2NaOH → Na₂SO₃ + H₂O.
2. La oxigenación oxida los sulfitos: 2Na₂SO₃ + O₂ → 2Na₂SO₄.
3. El efluente se filtra o se descarga a plantas de tratamiento.

Para variantes basadas en aminas en instalaciones de mayor tamaño, la hidrogenación convierte los compuestos de azufre residuales en H₂S para su captura. La eficiencia alcanza el 99.9 % de recuperación de azufre, crucial para plantas que procesan más de 100 toneladas diarias.

La neutralización mantiene el pH entre 7 y 9, previniendo la corrosión. El polvo y el lodo se filtran, generando tortas de filtración para su eliminación.



Aplicaciones y ventajas

Común en refinerías para el gas de cola de las unidades de recuperación de sólidos (SRU) (que aumenta la recuperación del 95-97 % a más del 99 %), los gases de escape de semiconductores (que eliminan TEOS o TiCl₄) y las plantas de tratamiento de aguas residuales para el control de olores. En los laboratorios, las unidades de 3 l se encargan de la limpieza del aire.

Ventajas:
– Compacidad: Se adapta a espacios reducidos, reduciendo el espacio ocupado.
– Rentable para plantas pequeñas y medianas: menor gasto de capital que las TGU completas, aunque el consumo de cáustico agrega gastos operativos.
– Confiabilidad: Permite el bypass de la planta durante el mantenimiento, garantizando un funcionamiento continuo.

Las desventajas incluyen los costos continuos de los productos químicos y la gestión de residuos. En escenarios de alto uso de cáusticos, se pueden añadir unidades de regeneración.



Relación y comparación entre los sistemas

Los sistemas de depuración de gases de escape y los gabinetes de tratamiento de gases residuales son complementarios: los primeros gestionan las emisiones principales, mientras que los segundos purifican los gases residuales. En un entorno marino, un depurador podría enviar los gases residuales a un gabinete para su tratamiento final, aunque los gabinetes son más comunes en entornos industriales.

| Aspecto | Sistema de depuración de gases de escape | Gabinete de tratamiento de gases de escape del depurador |
|————————-|———————————————-|————————————————|
| Función principal | Eliminar SOx/NOx/partículas del escape principal | Tratar los gases de cola de baja concentración después del lavado |
| Escala | Grande (buques marinos, plantas) | Compacto (gabinetes para laboratorios/industria) |
| Medio | Agua/químicos (circuito abierto/cerrado) | Soluciones cáusticas/aminas |
| Eficiencia | Eliminación de SOx del 90-99% | Recuperación de azufre del 99%+ |
| Aplicaciones | Transporte marítimo, centrales eléctricas | Refinerías, semiconductores |
| Costo | Instalación de $2 a $5 millones | $5 mil a $100 mil por unidad |
| Desafíos | Normativa de vertidos, espacio | Consumo de productos químicos, eliminación de residuos |

La integración mejora la eficiencia general, por ejemplo, en las SRU donde los depuradores primarios alimentan los gabinetes.




Los mejores proveedores de válvulas de diafragma de acero inoxidable
Conclusión

Los sistemas de depuración de gases de escape y las cabinas de tratamiento de gases de cola de los depuradores son fundamentales en la lucha contra la contaminación atmosférica, ofreciendo soluciones escalables para diversas industrias. A medida que se endurecen las regulaciones (por ejemplo, los posibles límites de NOx y las exigencias de cero vertidos), innovaciones como las membranas avanzadas o los controles optimizados por IA impulsarán el desarrollo de estas tecnologías. Los operadores deben sopesar los beneficios económicos frente al impacto ambiental, garantizando así una implementación sostenible. Con una reducción proyectada del 77 % en las emisiones globales de SOx mediante depuradores, estos sistemas no solo cumplen con la legislación, sino que también protegen la salud pública y los ecosistemas.
