Sistema RTO para la recombinación de 100.000 toneladas/año de metacrilato de metilo y residuos líquidos

{{{sourceTextContent.subTitle}}}

Sistema avanzado de oxidación de COV y líquidos residuales para la producción de 100.000 t/año de MMA

{{{sourceTextContent.description}}}

Plazo de admisión: marzo de 2021
Lugar: Zibo, Shandong
Solución: RTO
Fuente de contaminación: MMA off-gas
Capacidad: 71.603 Nm³/h

Este sistema de oxidación térmica regenerativa (RTO) está diseñado para tratar el líquido residual del proceso y el líquido reconstituido generado durante la producción de una unidad de metacrilato de metilo (MMA) de 100.000 toneladas al año. El sistema es capaz de tratar aproximadamente 9.600 kg/h de líquido residual de proceso concentrado, 3.000 kg/h de líquido residual bioquímico y 1.264 kg/h de líquido reconstituido.

El líquido residual y el líquido reconstituido se queman completamente en la incineradora, donde las temperaturas alcanzan los 950-1.100°C. Los gases de combustión a alta temperatura resultantes pasan por la caldera de calor residual y el intercambiador de calor de placas de alta temperatura para la recuperación de energía. En la zona de alta temperatura, se inyecta amoniaco o urea como agente reductor para reaccionar selectivamente con los NOx (SNCR). Después de esta etapa, los gases de combustión se someten a un enfriamiento rápido, desulfuración y eliminación de polvo antes de ser vertidos de forma segura a la atmósfera.

Además de garantizar el vertido conforme de las aguas residuales y el líquido reconstituido, el sistema recupera eficazmente el calor de combustión y refrigeración, generando aproximadamente 22 t/h de vapor sobrecalentado a 4,3 MPaG y 435°C.

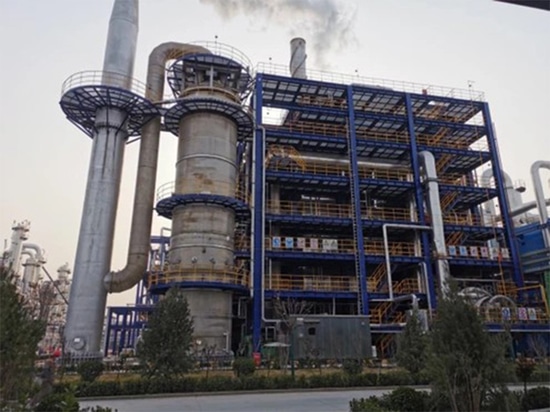

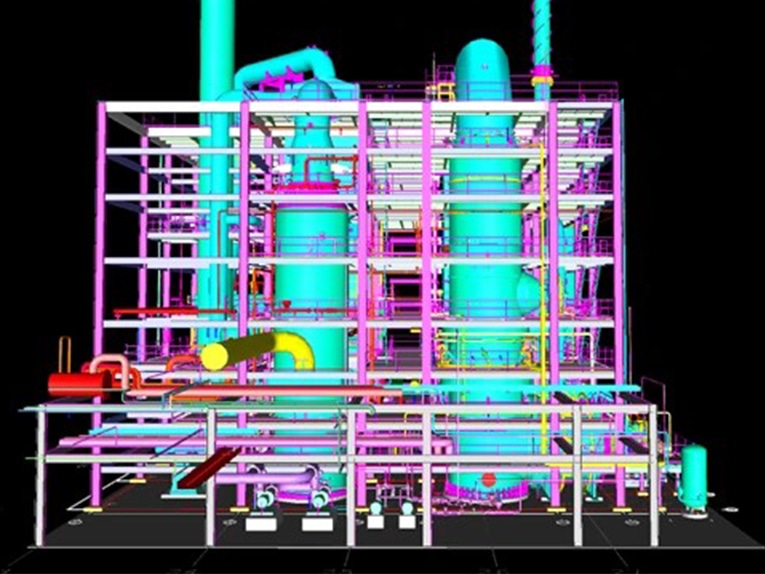

La instalación ocupa un área de unos 60 × 30 m e incluye una torre de despojamiento de aguas residuales, un incinerador de residuos líquidos, un sistema SNCR, un sistema de recuperación de calor residual, una torre de lavado semiseca, un ventilador de tiro inducido, una chimenea y las unidades auxiliares relacionadas.

La primera fase del proyecto entró en servicio en agosto de 2020, seguida de la segunda fase, que fue aceptada con éxito en marzo de 2021.
