Sistema RTO para gases medicinales 30000 Nm³/h

{{{sourceTextContent.subTitle}}}

Destrucción de COV energéticamente eficiente diseñada para aplicaciones médicas

{{{sourceTextContent.description}}}

Resumen del proyecto - Sistema RTO para gases medicinales (30.000 Nm³/h)

Plazo de recepción: marzo de 2023
Ubicación: Taizhou, Zhejiang
Solución: Oxidador térmico regenerativo (RTO)
Fuente de contaminación: Gases procedentes de procesos médicos y farmacéuticos
Capacidad: 30.000 Nm³/h

Descripción del proyecto

Este sistema está diseñado para tratar los gases de escape de un taller de producción farmacéutica, con concentraciones de contaminantes que oscilan entre 1.000 y 5.000 mg/Nm³ y un caudal de 30.000 Nm³/h. Los gases de escape de esta industria suelen presentar grandes fluctuaciones de concentración y rápidas tasas de variación. El sistema RTO de Ruiding, de diseño exclusivo, ofrece una solución eficaz y flexible adaptada a estas características.

Flujo del proceso y principio de funcionamiento

En primer lugar, el gas residual entra en la cámara de almacenamiento térmico a través de un apagallamas, donde se precalienta a aproximadamente 760 °C. A continuación, entra en la cámara de oxidación térmica. A continuación, entra en la cámara de oxidación térmica, donde se consigue la oxidación y descomposición completas de los compuestos orgánicos, con temperaturas de los gases de combustión que alcanzan unos 800°C.

En función del equilibrio térmico, los gases de combustión a alta temperatura resultantes fluyen hacia otra cámara de almacenamiento térmico para intercambiar calor con los medios cerámicos. Cuando la concentración de gases de combustión es alta y se genera un exceso de calor, parte de los gases de combustión se desvía a un intercambiador de calor gas-líquido (intercambiador G-L) para evitar el sobrecalentamiento en la parte inferior de las cámaras de almacenamiento térmico.

Tras el intercambio de calor, los gases de combustión combinados entran en el lavador secundario por pulverización para la eliminación de ácidos y el desempañado, antes de ser descargados de forma segura a través de la chimenea.

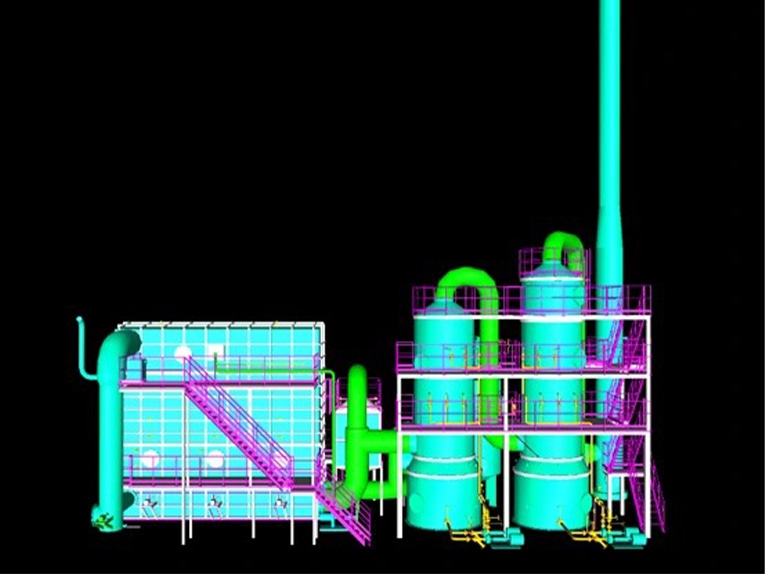

Configuración del sistema

El sistema completo incluye principalmente:

Oxidador térmico regenerativo de tres cámaras

Torre de lavado por pulverización

Ventilador de tiro

Chimenea

Equipos auxiliares

En condiciones normales de funcionamiento, el sistema no requiere consumo de gas natural, dependiendo totalmente del calor generado por el propio gas residual para mantener la temperatura de oxidación adecuada.

Calendario del proyecto

Instalación del equipo finalizada: 19 de febrero de 2023

Entrega de equipos: 23 de marzo de 2023
