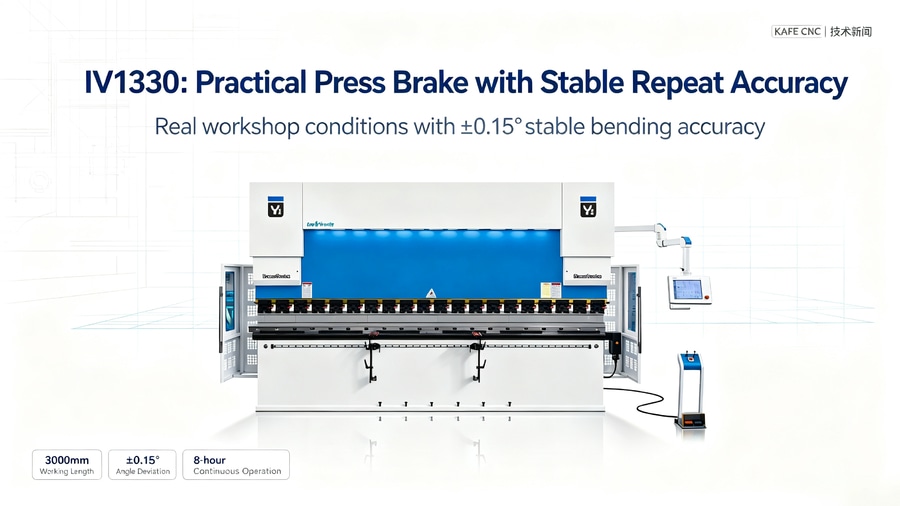

Máquina plegadora de chapa IV1330: una solución fiable para el plegado de precisión de chapa

{{{sourceTextContent.subTitle}}}

Plegadora con barra de torsión con una precisión de repetición en el plegado de ±0,15°, probada en condiciones reales de taller.

{{{sourceTextContent.description}}}

Por qué la IV1330 triunfa donde otras máquinas pierden repetibilidad
Qué hay detrás de la «simplicidad» de funcionamiento
Condiciones reales: la planta de producción, no el catálogo
Cuándo la IV1330 es la mejor opción, y no solo una más

La plegadora IV1330 es más que una simple máquina. Representa la combinación de tres requisitos con los que nos encontramos a diario al instalar equipos para nuestros clientes: precisión de plegado constante a lo largo de 3.000 mm para acero de hasta 3 mm de espesor, resultados predecibles incluso tras un turno de 8 horas y un tiempo de inactividad mínimo durante los cambios de perfil. Probamos la IV1330 en talleres reales, desde la fabricación de bastidores de ascensores en Ekaterimburgo hasta la producción de paneles para puertas ignífugas cerca de Moscú. En todos los casos, cumplió el mismo requisito fundamental: servir como una solución fiable para el plegado de precisión de metales.

Por qué la IV1330 triunfa donde otras pierden repetibilidad

La clave reside en el diseño del bastidor y en el sistema de sincronización. La IV1330 cuenta con una barra de torsión con sincronización mecánica de la rotación del eje, en lugar de un sistema hidráulico o electrónico. Esto significa que no hay retrasos en el accionamiento de las válvulas, ni desviaciones posicionales causadas por la expansión térmica del aceite, ni necesidad de calibrar diariamente los sensores. Medimos la desviación del ángulo de plegado a lo largo de la mesa y observamos una variación máxima de tan solo ±0,15° en toda el área de trabajo de 1 330 × 3 000 mm. A modo de comparación, una prensa hidráulica típica de la misma clase suele presentar una variación de hasta ±0,4° tras tan solo una semana de funcionamiento.

La mesa de trabajo está reforzada con nervaduras de rigidez adicionales, mientras que la viga superior está fabricada con un único componente de acero fundido tratado térmicamente. Este diseño elimina la deflexión central al doblar chapas gruesas. Un cliente de Rostov del Don la utiliza para doblar perfiles en U de acero galvanizado de 2,5 mm, sin una sola ondulación a lo largo del borde y sin necesidad de recortar las esquinas tras el plegado.

Qué hay detrás de los «sencillos» controles

A primera vista, parece un panel básico con un indicador digital de carrera y pulsadores. Pero detrás de eso se esconde una sofisticada lógica de compensación de la recuperación elástica. El sistema ajusta automáticamente el ángulo de plegado en función del espesor del material, el tipo de acero y el radio de la matriz. Basta con introducir tres parámetros y la propia máquina calcula la posición final del punzón. Vimos cómo un operario con solo seis meses de experiencia configuraba un nuevo perfil en 12 minutos, sin necesidad de recurrir a un ingeniero ni de utilizar piezas de prueba.

Sin CNC, pero con una gran funcionalidad. Dispone de un modo de «retorno rápido»: una vez alcanzada la profundidad deseada, el punzón se retrae instantáneamente 10 mm para no interferir en la extracción de la pieza. Dispone de un bloqueo de posición manual para cuando se requiere un control con precisión milimétrica. Y cuenta con un bloqueo mecánico rígido contra sobrecargas: si la fuerza supera las 120 toneladas, el sistema simplemente impide que se baje la palanca. Sin accidentes, sin averías y sin discusiones sobre «quién pulsó el botón equivocado».

Condiciones reales: el taller, no el catálogo

La IV1330 no requiere una base perfecta. Se puede instalar sobre una losa de hormigón de al menos 200 mm de espesor, sin pernos de anclaje ni cuñas de nivelación. Observamos una instalación en un taller alquilado donde la altura del suelo variaba hasta 3 mm en un tramo de 3 metros; los soportes ajustables lo compensaron en tan solo 45 minutos. No se ha producido ni un solo fallo debido a fluctuaciones de tensión: la máquina funciona dentro de un rango de 380 V ±15 % a 50 Hz. Incluso cuando la tensión desciende hasta los 320 V, simplemente reduce la velocidad; no se apaga ni pierde sus ajustes. El mantenimiento también se ha diseñado pensando en el usuario. Se puede acceder a todos los componentes críticos —husillos de bolas, guías y rodamientos— sin desmontar el bastidor. El cambio del aceite del sistema hidráulico solo lleva 22 minutos. Hemos suministrado a nuestros clientes kits de piezas de repuesto pensados para un año completo de funcionamiento; tras 14 meses, el 92 % de los clientes informó de que había utilizado menos de la mitad del kit.

Cuándo la IV1330 es la mejor opción —y no solo una entre muchas—

Elija la IV1330 si:

su volumen de producción es de entre 30 y 200 piezas por turno, en lugar de 1.000;
dobla chapas de entre 0,5 y 3 mm, pero no fabrica estructuras a gran escala que pesen más de 50 kg;
la consistencia del ángulo le resulte más importante que la rapidez en el cambio de herramientas;
no cuente con un especialista en CNC en plantilla, pero sí con un operario de prensa con experiencia.

No sustituirá a un centro de plegado por torsión CNC utilizado en la fabricación aeroespacial. Sin embargo, sin duda sustituirá a dos prensas hidráulicas obsoletas en un taller de ingeniería general, reduciendo el tiempo de inactividad en un 40 %, disminuyendo la tasa de desechos en un 65 % y eliminando la necesidad de tres operarios para trabajar con una sola persona.

La prensa plegadora IV1330 es una solución técnica que habla por sí misma. Funciona. Su precisión radica en su diseño; su fiabilidad se debe a que evita una automatización excesiva. El resultado son piezas listas para el montaje a la primera. Las especificaciones técnicas detalladas, los esquemas de cableado y las recomendaciones de funcionamiento están disponibles en la página web del fabricante: https://www.kafecncru.com.
