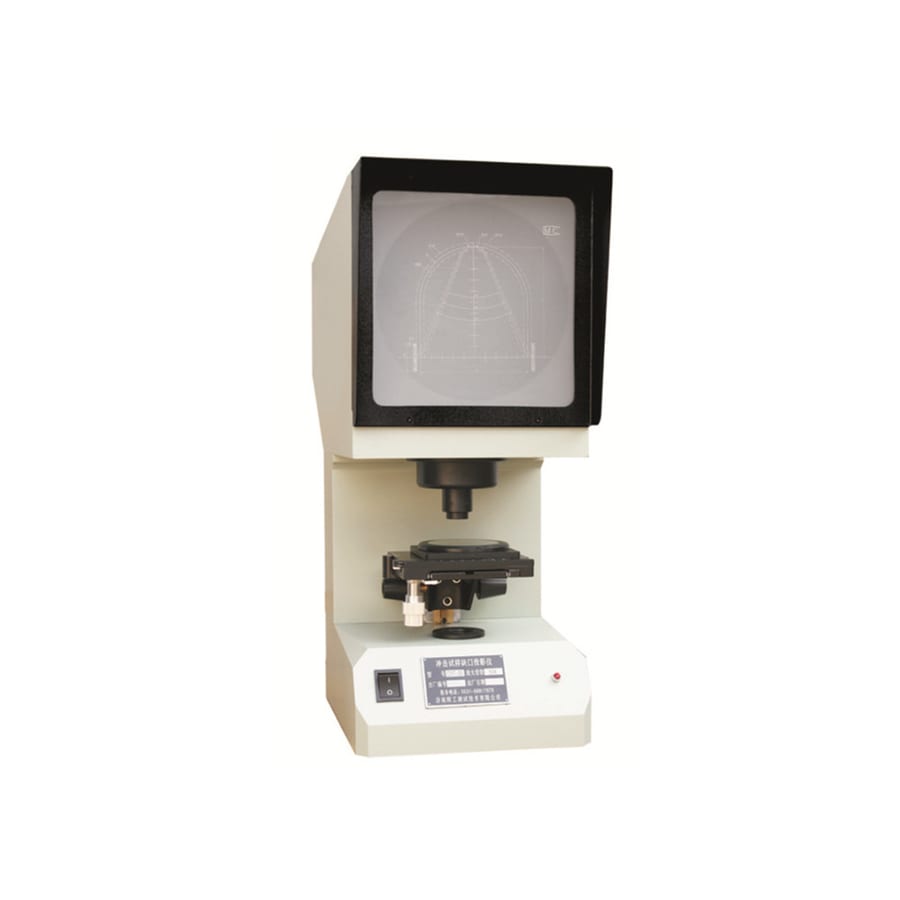

CST-50M Proyector de ranuras para probetas de impacto Charpy

{{{sourceTextContent.subTitle}}}

Proyector de huecos para muestras de impacto

{{{sourceTextContent.description}}}

Uso y características
La prueba de impacto tiene requisitos estrictos sobre la muesca de la probeta de impacto, y el pequeño cambio de la muesca causará una gran desviación del resultado de la prueba. Para garantizar que la muesca de la probeta de impacto es cualificada, la inspección de la calidad de la muesca es un importante método de control. En la actualidad, la inspección por proyección óptica de aumento es el único método práctico que puede garantizar la calidad del impacto de la muestra.

El proyector Charpy CST-50M es un diseño y desarrollo especial de nuestra empresa según ASTM E23-18 "Standard Test Methods for Notched Bar Impact Testing of Metallic Materials" 8.2.2 y GB/T229-2020. Es un instrumento óptico especial para comprobar la calidad del proceso de entalladura de las probetas de impacto Charpy tipo V y tipo U. Con derechos de propiedad intelectual independientes. Es un equipo especial para los laboratorios físicos y químicos de metalurgia, calderas y recipientes a presión, vehículos y construcción naval y fabricación de maquinaria de ingeniería y departamentos de investigación científica.
Este equipo utiliza el método de proyección óptica para ampliar y proyectar el contorno de la muesca de la muestra de impacto en la pantalla de proyección, y compararlo con el patrón estándar de la muesca en forma de V o en forma de U de la muestra de impacto en la pantalla de proyección para determinar si el procesamiento de la muesca de la muestra de impacto probada está calificado. Este equipo sólo necesita energía, fácil de operar, intuitivo para comprobar y contrastar, de alta eficiencia, pequeño tamaño, fácil de mover y fácil de mantener.

Características sobresalientes:
Este producto obtuvo la patente principal de derechos de propiedad intelectual y la patente de modelo de utilidad del producto en marzo de 2021 (número de patente: 202120507046.8)
La pantalla está marcada con una escala obvia, y está marcada con tolerancia, valor de ángulo y línea de profundidad, que puede leer con precisión el error de muesca, que cumple con algunas normas internacionales relacionadas, tales como American Standard, European Standard EN 10045, ASTM E23, ISO 148, ISO 83, GB/T229, etc. Requisitos estándar.
También se puede personalizar de acuerdo a los requerimientos del cliente para satisfacer las necesidades de detección de la brecha de 3 mm o 5 mm especímenes de impacto.

Principales parámetros técnicos
1. Aumento: 50X
Aumento del objetivo: 2,5X
Aumento del objetivo de proyección 20X
2. Diámetro de la pantalla de proyección: Φ200 mm
3. Tamaño del banco de trabajo:
Mesa cuadrada (110X125)mm
Mesa redonda Φ90 mm
Diámetro del cristal del banco de trabajo: Φ70 mm
4. Recorrido de la mesa de trabajo:
Longitudinal ±10 mm
Transversal ±10 mm
Elevación ±12 mm (sin escala)
5. Rango de rotación de la mesa 0 ° -360 ° (sin escala)
6. Fuente de luz (lámpara halógena de tungsteno) 12V 100W
7. Potencia: 220V 150W
8. Dimensiones (largo * ancho * alto): (510 * 220 * 600) mm
9. Peso: unos 20 kg
