Máquina de ensayo de impacto Charpy manual JB-300

{{{sourceTextContent.subTitle}}}

Máquina de ensayo de impacto

{{{sourceTextContent.description}}}

I.Modelo y nombre

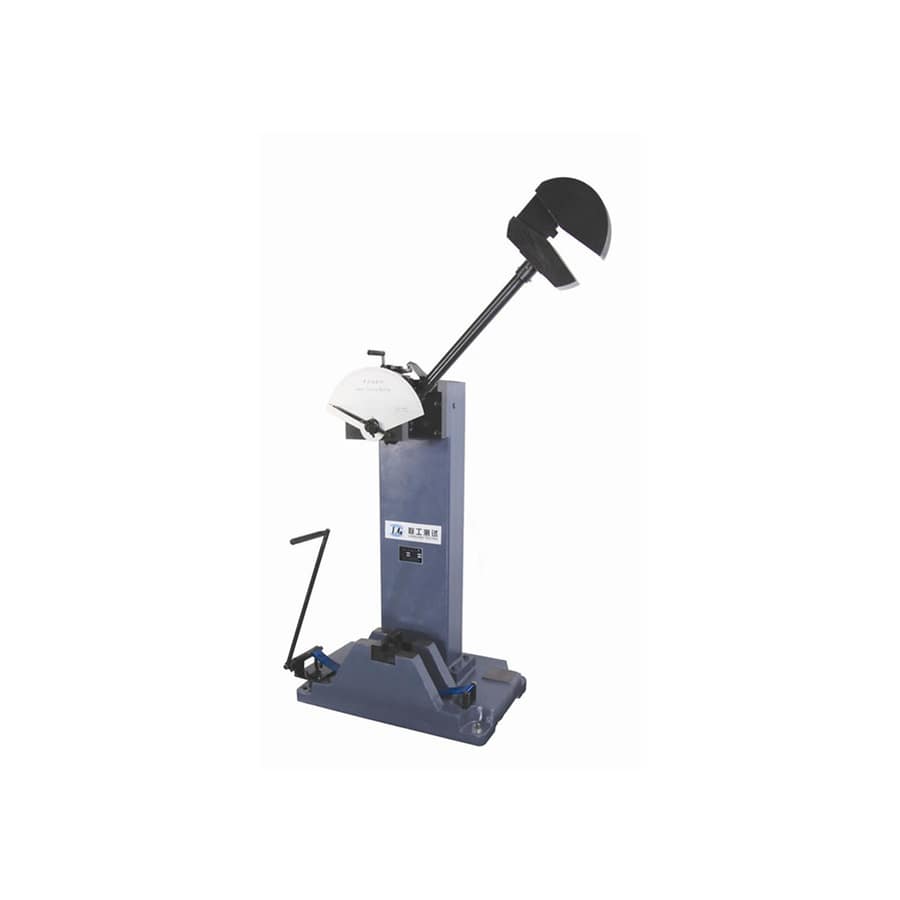

JB-300 Máquina de ensayo de impacto Charpy manual

II.Aplicación del equipo
Este equipo se utiliza para medir la resistencia de los materiales metálicos al impacto bajo carga dinámica con el fin de juzgar las propiedades del material bajo carga dinámica. Utilizando la diferencia entre la energía potencial antes del impacto del péndulo y la energía potencial restante después del impacto se muestra en el dial, para obtener el trabajo de absorción de la muestra. La energía máxima de impacto es de 300J, y la sección transversal de la muestra utilizada es de (10×10) mm.
La operación es de tipo manual, fácil de operar, alta eficiencia de trabajo.

III.Normas aplicables (consúltenos sobre otras normas aplicables)
1．GB/T 3808-2018 Verificación de las máquinas de ensayo de impacto de tipo péndulo
2．GB/T 229-2007 Materiales metálicos-Método de prueba de impacto de péndulo acerado
3．JJG 145-2007 Máquinas de ensayo de impacto pendular

IV.Parámetros técnicos
Máquina manual de ensayo de impacto Charpy
Modelo de máquina JB-300
Energía de impacto 300J 150J
Rango de escala y valor de indexación Rango de energía 0-300J 0-150J
Valor de indexación para cada celda 2J 1J
Par del péndulo M=160,7695N-m M=80,3848N-m
Ángulo de preparación del péndulo 135
Centro de rotación del eje del péndulo a la distancia del punto de impacto (centro de la muestra) 800mm
Velocidad de impacto 5.0m/s
Distancia de soporte de la muestra 40mm
Esquina redonda de la mandíbula de soporte R (1.0~1.5)mm (1mm es pedido especial.)
Radio de curvatura de la cuchilla R (2.0~2.5)mm (8mm bajo pedido especial.)
Ángulo de la superficie de soporte de la muestra 11
Ángulo de la cuchilla de impacto 30
Grosor de la cuchilla de impacto 16mm
Dimensión de la muestra 10×10×55 mm
(Espesor 7.5mm, 5mm es pedido especial)
Dimensiones de la máquina (Largo×Ancho×Alto) 700×510×1350mm
Peso de la máquina 320kg
