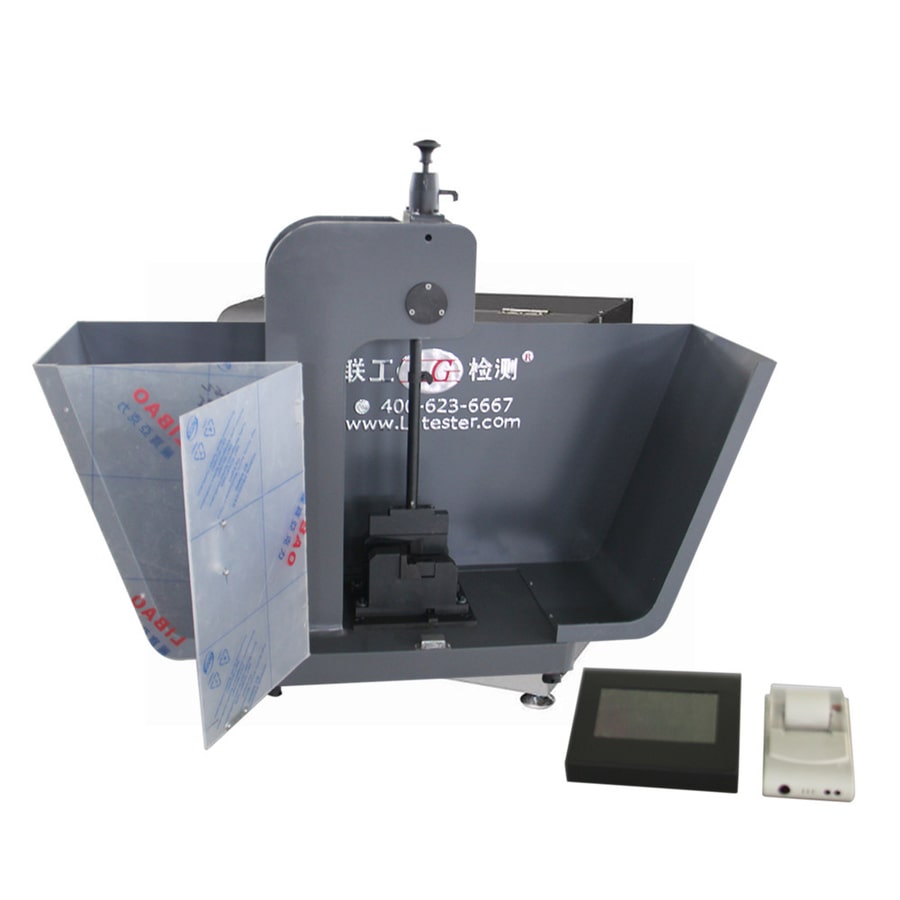

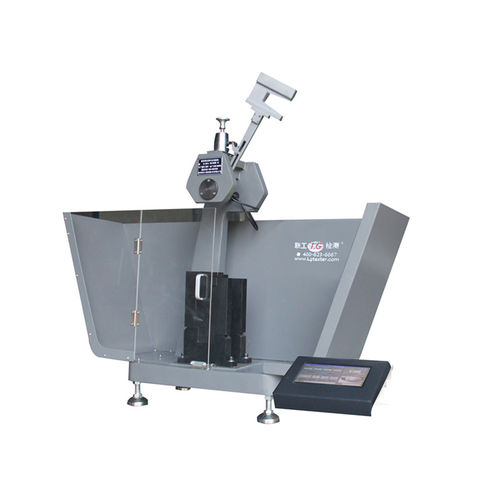

Máquina de ensayo de impacto Charpy con pantalla digital JB-50D

{{{sourceTextContent.subTitle}}}

Máquina de ensayo de impacto Charpy

{{{sourceTextContent.description}}}

1.Uso
La máquina de ensayo de impacto Charpy con pantalla digital JB-50D está controlada por un microordenador de chip único y una pantalla de cristal líquido. El instrumento tiene las ventajas de conveniente diálogo hombre-máquina, alta precisión, visualización automática de la energía de impacto, cálculo automático de la fuerza de impacto, y cálculo automático del valor medio de la fuerza de impacto de todo el grupo de muestras, y los datos pueden ser borrados arbitrariamente.
Equipado con una impresora. Cuerpo del martillo de liberación eléctrica. Toda la máquina tiene buena rigidez y ninguna deformación por tensión después del tratamiento de envejecimiento.
Se utiliza para determinar la tenacidad al impacto de materiales no metálicos y materiales metálicos como plásticos rígidos, materiales compuestos reforzados con fibra, nylon, plásticos reforzados con fibra de vidrio, cerámica, piedra fundida, aparatos eléctricos de plástico, materiales aislantes, hierro fundido, metales no ferrosos, etc. Es un equipo común para la inspección de calidad de instituciones de investigación científica, colegios y universidades, y fábricas y minas relacionadas.
Norma de ensayo
ISO 179-1 "Plástico-Determinación de las propiedades de impacto Charpy"
GB/T 1043-2008 "Plástico-Determinación de la resistencia al impacto Charpy de materiales rígidos"
GB/T 18743-2002 "Tuberías termoplásticas para el transporte de fluidos-Determinación del impacto por el método Charpy
GB/T 3808-2018 "Verificación de la máquina de ensayo de impacto tipo péndulo"
JJG145-2007 "Máquina de ensayo de impacto tipo péndulo"
GB/T 2611-2007 "Requisitos generales para las máquinas de ensayo"
Dimensiones de la muestra de ensayo Charpy (mm):
Tipo de muestra Longitud (l) Anchura (b) Espesor(d)
1 80±2 10±0.5 4±0.2
2 50±1 6±0.2 4±0.2
3 120±2 15±0.5 10±0.5
4 125±2 13±0.5 13±0.5

2. Parámetros técnicos
2.1. Velocidad de impacto: 3,8 m/s
2.2. Energía del péndulo: 25J, 50J
2.3. Distancia entre el centro del péndulo y el centro de la muestra 395mm
2.4. Ángulo del péndulo: 150
2.5. Par del péndulo Pd25=13.3974N.m Pd50=26.7952N.m
2.6. Fuente de alimentación: 220V/50Hz
2.7. Dimensiones: aprox. 600*450*850mm
2.8. Peso: unos 150 kg
3. Configuración principal
3.1. Host 1 set
3.2. 25J ,50J martillo de péndulo uno para cada uno
3.3. Soporte de viga Charpy 1 juego
3.4. Soporte de mandíbula 2 juegos
3.5. Pies ajustables 4 piezas
3.6. Pantalla LCD 1 juego
4.Las condiciones de instalación de la máquina de ensayo
4.1. Antes de instalar la máquina de ensayos, se debe limpiar el aceite antioxidante aplicado durante el embalaje y limpiar el polvo con hilo de algodón. No desmonte las piezas fácilmente al limpiar.
4.2. No debe haber vibraciones ni medios corrosivos alrededor del lugar de instalación de la máquina de ensayo.
4.3. La máquina de ensayo se instala sobre una base sólida, cuya masa debe ser al menos 40 veces la masa del péndulo máximo utilizado, y su nivel debe ajustarse a 0,2/1000.
4.4. Temperatura ambiente: 15~35℃
