¿Por qué es tan importante el ensayo de impacto Charpy?

{{{sourceTextContent.subTitle}}}

Ensayo de impacto Charpy

{{{sourceTextContent.description}}}

Introducción
Muchas personas creen erróneamente que, si el acero tiene suficiente resistencia, es intrínsecamente seguro. Sin embargo, pasan por alto un riesgo fatal: incluso los materiales de alta resistencia pueden sufrir fracturas frágiles de forma repentina y sin previo aviso, lo que da lugar a accidentes de ingeniería. Y el método que permite evaluar eficazmente este riesgo es el ensayo de impacto Charpy. Este ensayo mide la energía absorbida por el material antes de que se fracture, lo que permite estudiar el comportamiento dúctil y frágil de los materiales metálicos a temperatura ambiente, a altas temperaturas o a bajas temperaturas.

Para llevar a cabo con éxito un ensayo de impacto Charpy, es indispensable disponer de una máquina de ensayo de impacto estable, precisa y que cumpla con la normativa. La máquina de ensayo Liangong es la opción ideal para los ensayos de tenacidad de los materiales.

1. Ensayo de impacto Charpy: «control de seguridad» para estructuras de ingeniería

El ensayo de impacto Charpy consiste en soltar un péndulo desde una altura determinada para que golpee una probeta con muesca, midiendo así la energía de impacto absorbida (Ak) y la tenacidad al impacto del material.

· Alta absorción de energía → El material tiene buena tenacidad y sufrirá una deformación plástica significativa antes de romperse. Habrá signos de advertencia claros y es menos probable que se produzca una fractura frágil repentina.

· Baja absorción de energía → El material es muy frágil, con una deformación plástica mínima o incluso nula antes de la rotura. Es propenso a una rotura repentina sin signos de advertencia evidentes.

Sin embargo, las muescas de las probetas para el ensayo de impacto Charpy no se realizan al azar. Deben cumplir los requisitos especificados en las normas pertinentes (como GB/T 229, ISO 148-1, ASTM E23, etc.), incluyendo la forma, la profundidad y la rugosidad de las muescas. Para ello se utiliza equipo de procesamiento especial (como el torno hidráulico para muescas de probetas de ensayo de impacto suministrado por Liangong Testing, que emplea tecnología patentada y garantiza plenamente la precisión geométrica de las muescas de las probetas de ensayo de impacto con péndulo).

Una vez finalizado el mecanizado de la muesca, para verificar con mayor precisión si la muesca de la muestra cumple los requisitos de la norma, también se necesita un proyector de muescas para probetas de impacto que permita realizar una inspección y verificación ampliadas de la muesca. (Por ejemplo, el proyector de muescas para probetas de impacto suministrado por Liangong Testing cuenta con sus propios derechos de propiedad intelectual y las patentes correspondientes. La pantalla cuenta con graduaciones claras y también indica el rango de tolerancia, el valor del ángulo y la línea de profundidad. Permite leer con precisión el error de dimensiones geométricas de la muesca, garantizando que la muestra cumpla con las normas de ensayo.)

2. Puntos clave que deben controlarse durante el ensayo

Temperatura de ensayo: desde -20 ℃, -60 ℃ y -110 ℃, hasta temperaturas ultrabajas de -196 ℃ y -270 ℃ (por ejemplo, para cumplir los requisitos de temperatura de diversos materiales en los ensayos, Liangong Testing ha desarrollado y fabricado múltiples tipos de ensayadores de impacto a baja temperatura. Los productos estándar pueden cubrir un rango de temperaturas de ensayo de +600 ℃ a -196 ℃. Además, según las necesidades de los clientes, también se ha desarrollado y fabricado especialmente una máquina de ensayo de impacto con helio líquido de doble cámara con rangos de temperatura de -196 ℃ y -270 ℃.)
Muesca: muesca en forma de V / muesca en forma de U (determinada específicamente en función de las normas y los requisitos)
Energía absorbida (en julios, J): cumple los requisitos de la especificación (por ejemplo, 47 J/60 J/120 J, etc.)
Morfología de la fractura: Fractura frágil (fibrosa, con deformación plástica) / Fractura dúctil (brillante y plana, rotura repentina)
Base de datos: Para cada lote de muestras, si hay tres o más muestras de la misma especificación y sometidas a ensayo en las mismas condiciones, se tomará como base para evaluar la tenacidad al impacto del material el valor medio tras eliminar los valores anómalos (el número específico de muestras y los criterios para identificar los valores anómalos se determinarán de acuerdo con las normas de ensayo pertinentes y los requisitos reales del ensayo).


3. Abarca aplicaciones clave en todos los escenarios
El ensayo de impacto Charpy es un elemento de inspección obligatorio para componentes y materiales clave (sometidos a cargas de impacto y con riesgo de fractura frágil) en los siguientes campos (de acuerdo con los requisitos de las normas nacionales o industriales correspondientes):
Recipientes a presión (componentes sometidos a presión), tuberías industriales sometidas a presión
Acero estructural para ingeniería naval, acero estructural clave para buques
Equipos de servicio a baja temperatura sometidos a cargas de impacto
Acero estructural para edificios en climas fríos (como el acero utilizado en puentes y en las estructuras portantes de edificios de gran altura)


4. Perspectivas de ingeniería realistas
Ambos materiales pueden tener el mismo límite elástico y la misma resistencia a la tracción, pero existe una diferencia significativa en la tenacidad al impacto. Ambos materiales pueden tener el mismo límite elástico y la misma resistencia a la tracción, pero existe una diferencia significativa en la tenacidad al impacto. Basarse únicamente en los indicadores de resistencia no permite detectar los posibles riesgos de fractura frágil de los materiales. Solo mediante el ensayo de impacto Charpy se puede poner de manifiesto con precisión la diferencia de tenacidad entre los materiales, estableciendo así la primera línea de defensa para la seguridad en ingeniería.

La máquina de ensayo de impacto Charpy es el equipo básico imprescindible para realizar este ensayo. Por lo tanto, la adquisición de una máquina de ensayo de impacto que cumpla con las normas pertinentes, proporcione datos precisos, sea estable y fiable, y se adapte a los requisitos reales de ensayo, constituye un paso importante para garantizar la precisión de los ensayos de rendimiento de los materiales y evitar riesgos para la seguridad en ingeniería.

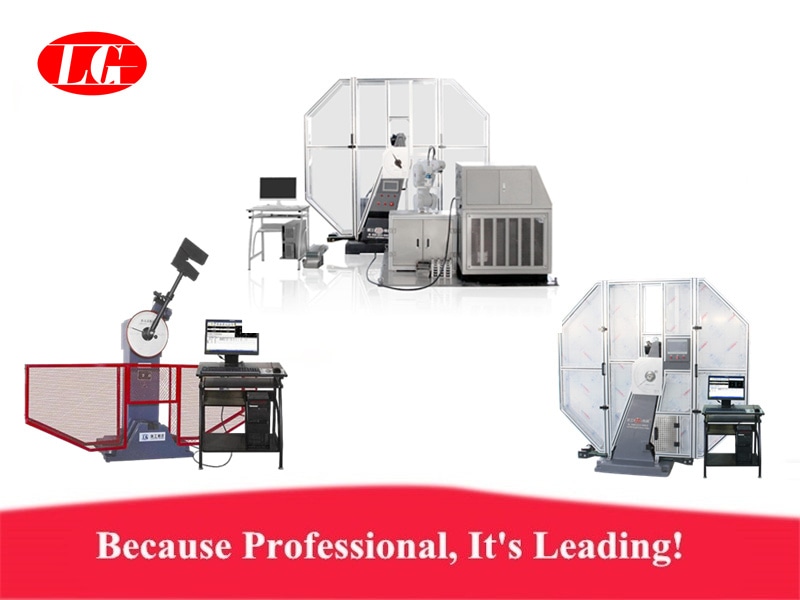

La máquina de ensayo de impacto suministrada por Liangong Testing tiene en cuenta tanto la estabilidad como la precisión de detección en su diseño estructural. La potencia total de absorción de la pérdida por fricción es inferior al 0,5 % del valor nominal de la energía (de acuerdo con los requisitos de las normas de ensayo pertinentes). El cuerpo principal y la base del equipo están fabricados en acero fundido, un material rígido, estable, resistente a los impactos y que no tiende a deformarse, lo que garantiza un funcionamiento estable a largo plazo y una gran durabilidad.

Además, existe un modelo de gama alta totalmente automático equipado con un sistema robótico y un instrumento automático de baja temperatura, que permite realizar ensayos a gran escala sin intervención humana, es compatible con un funcionamiento continuo de 24 horas, presenta una tasa de fallos de solo el 0,8 % en 72 horas y puede satisfacer de manera eficiente las necesidades de los ensayos industriales a gran escala.
