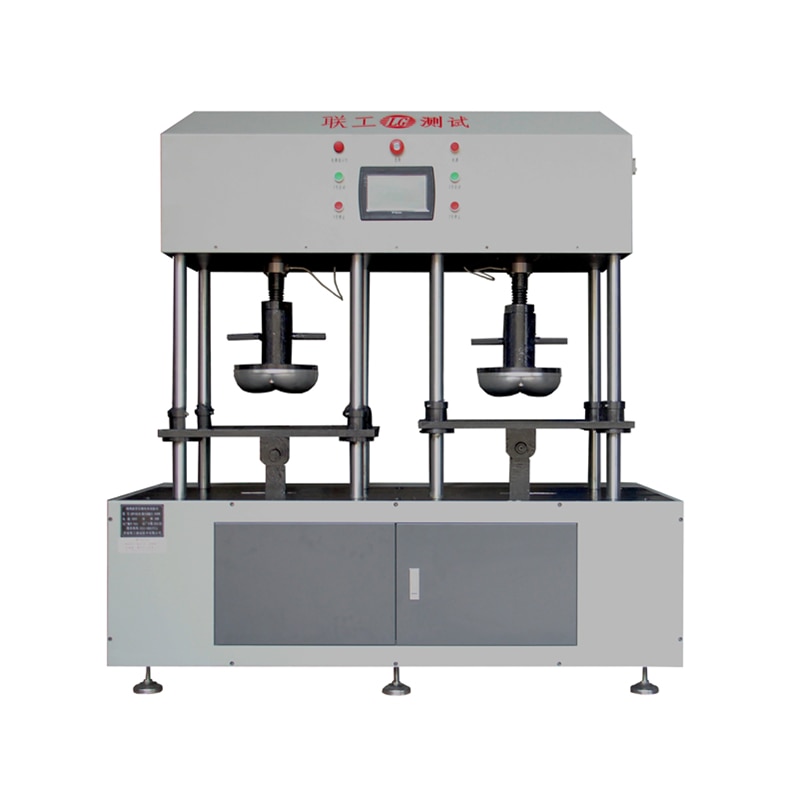

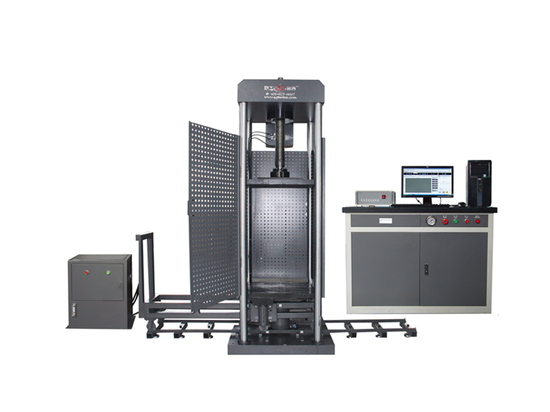

Máquina de ensayo de compresión por fatiga de espuma y esponja LGPY-055-DD (tipo eléctrico)
{{{sourceTextContent.subTitle}}}
Máquina de ensayo de compresión por fatiga
{{{sourceTextContent.description}}}
Descripción general:
Se utiliza principalmente para realizar ensayos de compresión recíproca de materiales poliméricos espumados y para medir la tasa de deformación residual, con el fin de conocer las características de fatiga dinámica del material. El número de ensayos, el valor de fuerza mostrado en la pantalla y la frecuencia de impacto se pueden configurar libremente. La máquina en su conjunto es fácil de manejar y de mantener. Ofrece una alta fiabilidad y cumple con los requisitos de ensayo de la norma ISO 3385
Especificaciones técnicas del equipo:
1. Capacidad máxima de carga: 0 ~ 2000 N
2. Frecuencia de compresión recíproca: 0 ~ 3 Hz, ajustable
3. Carrera de compresión recíproca: 100 mm
4. Diámetro de la placa de compresión: φ250 mm
5. Capacidad máxima de carga: 2000 N
6. Diámetro de la placa de presión: placa de presión de cadera falsa
7. Material de la placa superior: acero al carbono 45#
8. Dimensiones de la plataforma de soporte inferior: 400 mm × 400 mm
9. Material de la plataforma inferior: acero al carbono 45#
10. La matriz de orificios de escape de la placa tiene un diámetro de 6 mm y la separación entre orificios es de 20 mm
11. Número de ciclos de ensayo: ajustable entre 0,1 y 10 millones de ciclos
12. Modo de visualización del valor de la fuerza y la frecuencia: pantalla táctil a todo color
13. Tipo de alimentación: trifásica, 380 V, 50 Hz
Principio de funcionamiento:
1. Estación de ensayo: dos estaciones de trabajo (opcional: una sola estación).
2. Método de ajuste de la amplitud de ensayo: la amplitud se ajusta manualmente, con valores visibles; se utilizan contadores para contabilizar el número de ciclos y la frecuencia se muestra en el medidor de frecuencia; el sistema de control cuenta con capacidad antiinterferencias.
3. Principio de vibración: el motor de regulación de velocidad con conversión de frecuencia acciona el mecanismo síncrono para hacer girar la manivela (equivalente a la estructura de levas) y mover la varilla guía hacia arriba y hacia abajo. El extremo superior de la varilla guía está conectado a un soporte para fijar la muestra del asiento, de modo que este pueda vibrar tanto hacia arriba como hacia abajo. Carrera de 25 mm (ajustable entre 0 y 50 mm según sea necesario). La amplitud de vibración se ajusta manualmente y hay una escala visible en la posición de ajuste.
4. Coloque en el asiento un molde de cadera que simule el peso del cuerpo humano. El molde de cadera es hueco para poder añadir agua y ajustar el peso.
5. El ajuste de la conversión de frecuencia se puede configurar directamente mediante el convertidor de frecuencia y contabilizar mediante el contador inferior. La frecuencia de carga se puede calcular en función del tiempo. La frecuencia no debe ser inferior a 0 Hz-3 Hz (ajustada según los requisitos).
6. Cuadro de mando: Su disposición se compone principalmente de un contador, un panel de control del variador de frecuencia, un medidor de frecuencia y botones. Se coloca en el lateral de la unidad principal, en una posición de manejo cómoda.
