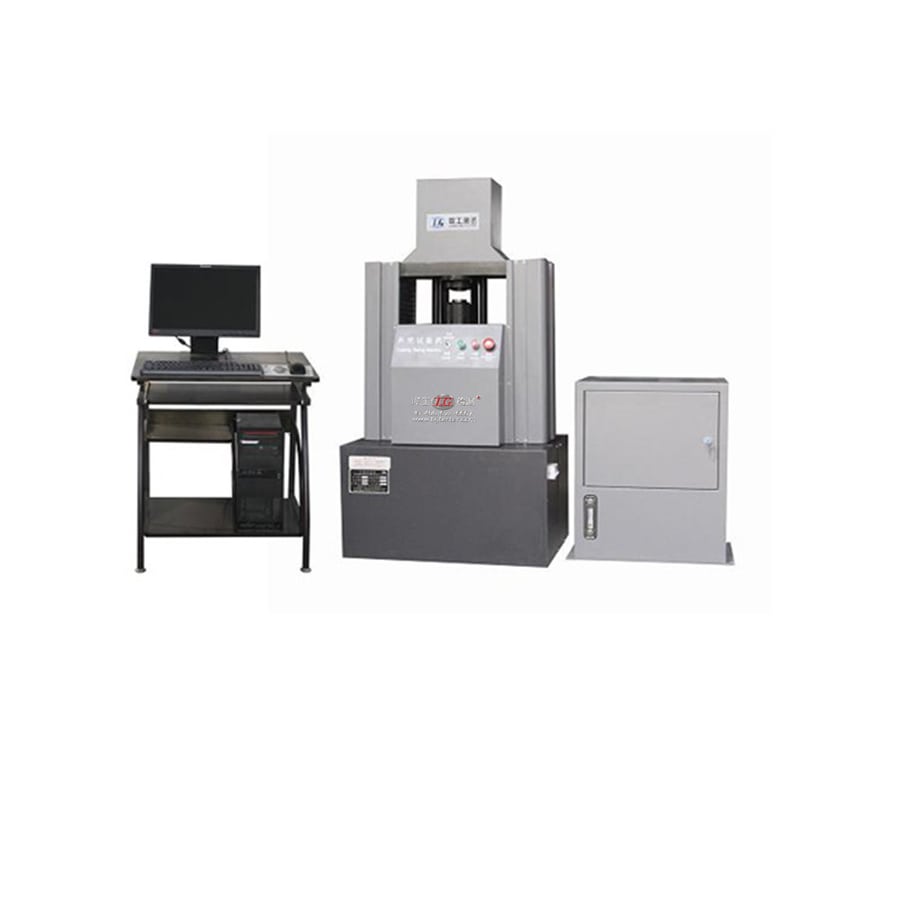

Máquina de ensayo de ventosas con control por ordenador GBW-60B

{{{sourceTextContent.subTitle}}}

Máquina de ensayo de ventosas

{{{sourceTextContent.description}}}

La máquina de ensayo de embutición GBW-60B es un equipo especializado para realizar ensayos de ductilidad en chapas y bandas metálicas, y es actualmente el único equipo capaz de evaluar el comportamiento ante la deformación plástica de los materiales metálicos. Cumple con la norma nacional GB/T 4156 «Materiales metálicos. Chapas y bandas. Ensayo de embutición de Erichsen», y cumple con el Reglamento de verificación JJG583 para máquinas de ensayo de embutición.
3. Características principales
3.1. La máquina de ensayo de penetración con copa adopta un nuevo principio estructural que permite lograr un control constante de la velocidad. (Anteriormente, la energía del depósito de combustible no permitía un control constante de la velocidad, y el rendimiento en cuanto a precisión y exactitud del sensor hidráulico también era inferior).
3.2. Nuestra empresa ha fabricado un nuevo tipo de máquina de ensayo de penetración con copa, que ya ha sustituido la antigua fuente de aceite por una carga de velocidad permanente mediante motor servoeléctrico; al mismo tiempo, el sensor hidráulico ha sido sustituido por un sensor diádico, lo que ha mejorado considerablemente la precisión y la exactitud del valor de penetración.
3.3. El instrumento de medición de la protuberancia de la copa incorpora un sensor de desplazamiento de rejilla de alta precisión importado, con un error de indicación de ≤ ± 0,02 mm, lo que mejora la controlabilidad y la precisión de la máquina.
3.4. Tanto en lo que respecta a la configuración del hardware como al principio de transmisión de fuerza, se ha mejorado considerablemente con respecto a la máquina original; está equipada con control por ordenador para lograr una máquina perfecta, capaz de generar informes, almacenar datos, trabajar por lotes, trazar curvas, etc. Los instrumentos de medición de la formación de copas miden la rejilla, lo que da como resultado una mejor controlabilidad de la máquina.
4. Parámetros técnicos principales
4.1. Fuerza máxima de ensayo: 60 kN
4.2. Rango de fuerza de ensayo: 0,2 kN ~ 60 kN
4.3. Precisión de la fuerza: ± 1 %
4.4. Precisión del ensayo: precisión del valor de embutición ± 0,02 mm
4.5. Velocidad de ensayo: 2~100 mm/min (control de velocidad constante a cualquier velocidad)
4.6. Molde de punzón y copa: φ20 ± 0,05
Diámetro interior del sujetador de la pieza en bruto: Φ33 ± 0,1 mm
Diámetro interior de la matriz: Φ27 ± 0,05 mm
4.7. Ancho máximo de la chapa: 100 mm
4.8. Espesor de sujeción de la muestra: 0,05~2 mm (sensores de alta precisión, permiten realizar ensayos con chapas ultrafinas)
4.9. Carrera del punzón: 60 mm
4.10. Carrera de sujeción: 40 mm
4.11. Carga máxima del punzón: 60 kN
4.12. Carga máxima de sujeción: 25 kN
4.13. Resolución de la copa: 0,01 mm
4.14. Aceite hidráulico: aceite hidráulico n.º 46
