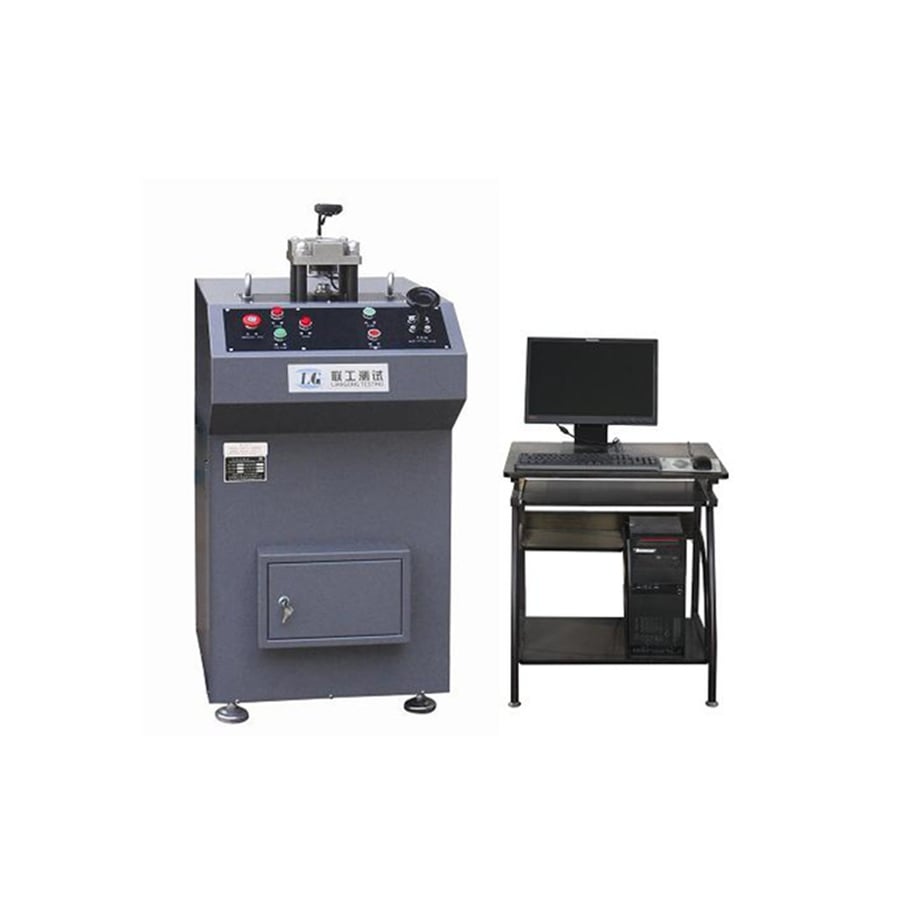

Máquina de ensayo de copas de embutición profunda con control por ordenador GBC-60W

{{{sourceTextContent.subTitle}}}

Máquina de ensayo de copas de embutición profunda

{{{sourceTextContent.description}}}

Aplicación del dispositivo
Esta máquina es un equipo de precisión destinado a realizar ensayos de comportamiento de proceso en chapas y bandas metálicas. Se puede utilizar para evaluar el comportamiento ante la deformación plástica de chapas y bandas metálicas durante el proceso de ensayo. También permite evaluar la anisotropía de placas de metales no ferrosos. Asimismo, permite ensayar materiales relacionados mediante la sustitución de los moldes correspondientes.
El ensayo de embutición de Erichsen consiste en utilizar una bola de acero o un punzón esférico de determinadas especificaciones para aplicar presión sobre una muestra con una fuerza de sujeción de 10 kN a su alrededor hasta que se forme una grieta penetrante en la muestra. En ese momento, la profundidad de penetración del punzón (mm) constituye el valor de embutición de la chapa, que se utiliza para determinar el comportamiento de deformación plástica del material.
El ensayo de embutición profunda consiste en un proceso en el que una tira de chapa fina o una banda se transforma en piezas circulares mediante una cuchilla de corte. La muestra se presiona entre un sujetador de pieza en bruto y una matriz y, bajo la fuerza de impacto aplicada por el punzón, sufre una deformación plástica en dirección radial, lo que da como resultado el embutido de una copa cilíndrica de una sola vez. Esto se utiliza para medir la anisotropía del material, indicada por la tasa de formación de reborde.
Se utilizan piezas en bruto circulares como probetas, y la relación de embutición —es decir, la relación entre el diámetro de la pieza en bruto y el diámetro del punzón— es de 1,8.
3. Norma de ensayo:
GB/T 4156 / ISO 20482 Materiales metálicos. Chapas y bandas. Ensayo de embutición de Erichsen
GB/T 24183 / ISO 11531 / EN 1669 Materiales metálicos. Chapas y bandas. Ensayo de formación de orejas
GB/T 5125 Método para el ensayo de embutición profunda de metales no ferrosos
GB/T 9753 / ISO 1520 Pinturas y barnices: ensayo de embutición
GB/T 15825 Conformabilidad de la chapa metálica y métodos de ensayo
