Todo lo que hay que saber sobre los anillos colectores de eje hueco: por qué son necesarios en los sistemas de cardán

{{{sourceTextContent.subTitle}}}

Todo lo que hay que saber sobre los anillos colectores de eje hueco: por qué son necesarios en los sistemas de cardán

{{{sourceTextContent.description}}}

Los sistemas de cardán y de giro, inclinación y zoom (PTZ) se basan en la rotación continua para seguir objetivos, estabilizar cámaras o escanear un entorno. Sin embargo, la rotación plantea un problema de ingeniería fundamental: ¿cómo se transmiten la energía, los datos y las señales desde una base fija a una plataforma giratoria sin que los cables se retuerzan ni se desgasten?

Aquí es donde entra en juego el anillo colector: un conector eléctrico giratorio que permite la transmisión continua a través de una interfaz giratoria. Un anillo colector de eje hueco va un paso más allá al incorporar un orificio central por el que pueden pasar directamente cables adicionales, fibra óptica o componentes mecánicos a través del eje de rotación, en lugar de tener que rodearlo.

En el caso de los dispositivos con cardán, este diseño ofrece una ventaja práctica: el cableado interno de las cámaras, los sensores o los motores de estabilización puede discurrir por el centro de la unidad, lo que mantiene el conjunto compacto y reduce el riesgo de que los cables se enreden durante la rotación.

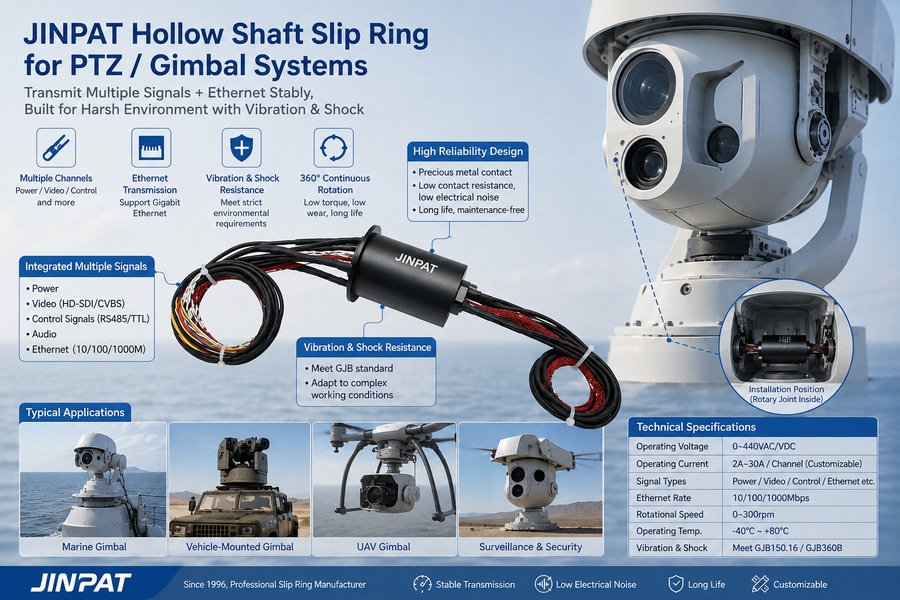

La serie LPT de JINPAT aplica este principio al tiempo que añade integración de señales multicanal y una ruta Ethernet dedicada, lo que permite a los sistemas de cardán transmitir tanto señales de control convencionales como datos de red de alta velocidad a través de la misma interfaz giratoria. Esto resulta especialmente relevante para las modernas cámaras con cardán que transmiten vídeo en streaming o grandes volúmenes de datos de sensores en tiempo real.

Dado que los cardanes suelen montarse en plataformas móviles —drones, vehículos o brazos robóticos—, también están expuestos a vibraciones y golpes mecánicos durante su funcionamiento. Los anillos colectores utilizados en estos entornos necesitan estructuras de contacto internas diseñadas para resistir las interrupciones de conexión causadas por este movimiento constante, lo cual constituye una consideración fundamental en el diseño de la serie LPT.

En resumen, los anillos colectores de eje hueco como los de la serie LPT resuelven dos retos a la vez: un tendido interno eficiente de los cables a través del eje de rotación y una transmisión fiable de múltiples señales bajo las tensiones mecánicas del mundo real.
