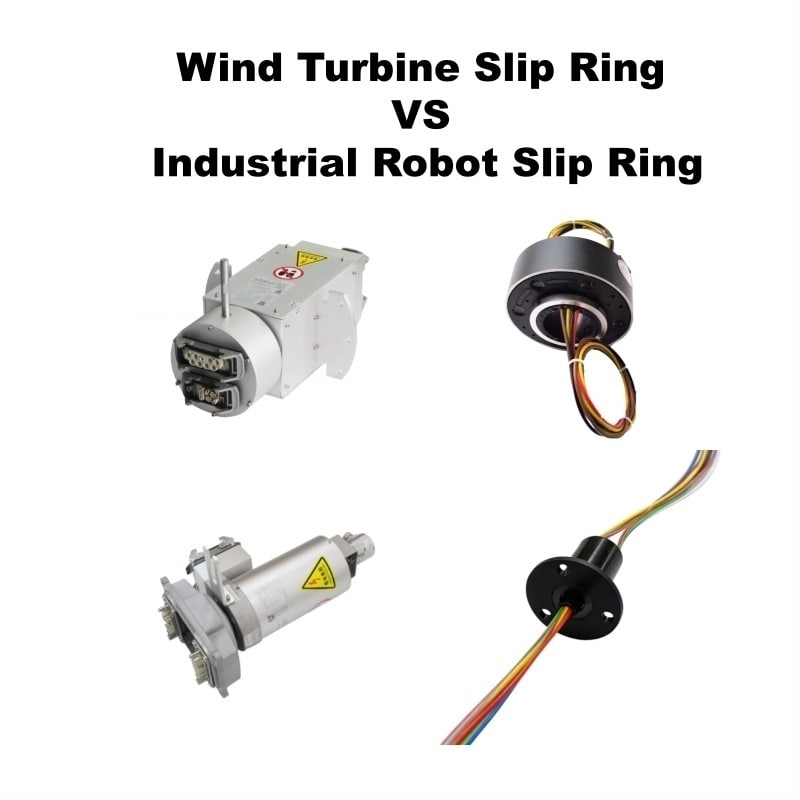

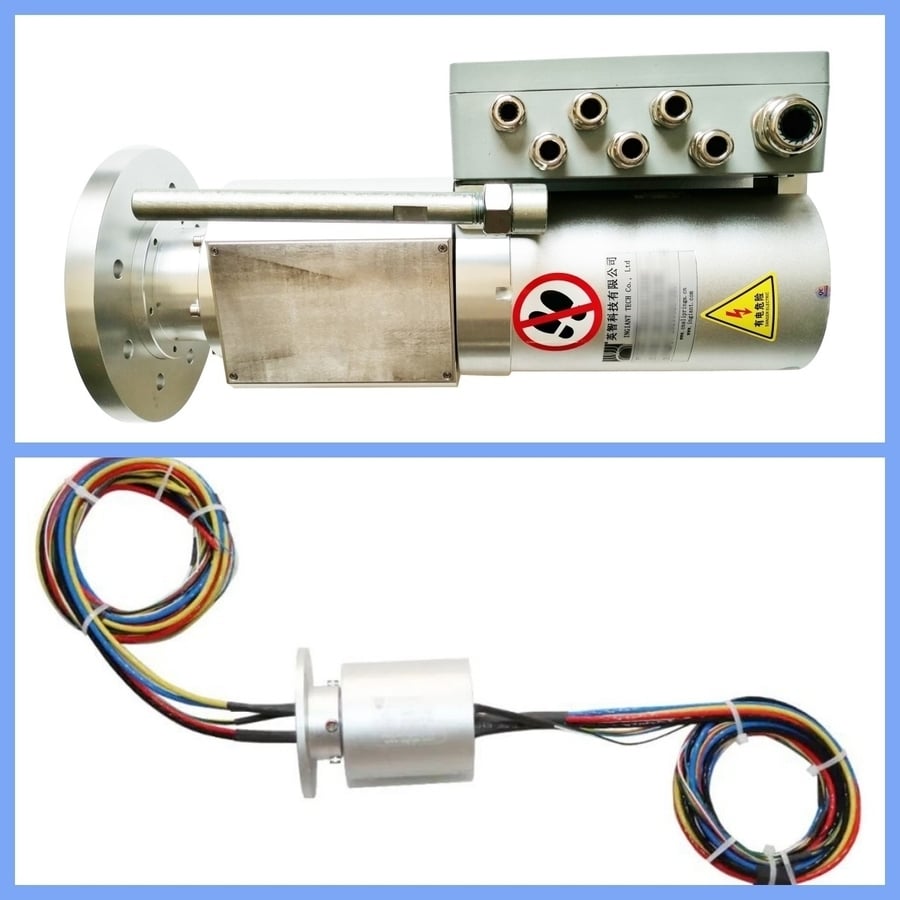

Anillos colectores para aerogeneradores frente a anillos colectores para robots industriales | Diferencias de diseño y retos de aplicación

{{{sourceTextContent.subTitle}}}

Retos de las aplicaciones y estrategias de diseño de optimización para conductores rotativos industriales

{{{sourceTextContent.description}}}

La energía eólica y los robots industriales son los dos escenarios de aplicación fundamentales más representativos para los anillos colectores de alta gama. Estos dos tipos de equipos presentan condiciones de funcionamiento, parámetros ambientales, estándares de vida útil y lógica de movimiento completamente diferentes, lo que plantea requisitos diferenciados esenciales para los anillos colectores en cuanto a capacidad de carga de potencia, adaptabilidad ambiental, resistencia al desgaste y precisión de transmisión.
Los anillos colectores de uso general disponibles en el mercado no pueden adaptarse simultáneamente a estos dos escenarios extremos. Una selección a ciegas provocará fácilmente fallos como la corrosión, la fluctuación de la señal, el funcionamiento entrecortado por desgaste y una rápida reducción de la vida útil. A partir de cinco dimensiones fundamentales —que incluyen la potencia nominal, la adaptación ambiental, el estándar de vida útil, las características de funcionamiento y los principales puntos débiles—, este artículo compara en profundidad las diferencias de diseño y los retos de aplicación de los anillos colectores para aerogeneradores y los de los robots industriales, y detalla soluciones profesionales a medida para ofrecer una referencia fiable a la hora de elegir en el sector.
1. Resumen de las principales diferencias de diseño entre los anillos colectores de ambos escenarios
Los equipos eólicos se centran en una vida útil ultralarga, la resistencia a condiciones exteriores extremas y la transmisión continua de alta potencia; mientras que los robots industriales se centran en la adaptación a entornos limpios, la resistencia a la fatiga por movimientos recíprocos de alta frecuencia y la transmisión de señales de alta precisión. Las diferencias en los parámetros clave son las siguientes:
Comparación de dimensiones Anillo colector para aerogeneradores (parques eólicos terrestres y marinos) Anillo colector para robots industriales (línea de producción automatizada)
Nivel de potencia Alta potencia y alta carga, adecuado para equipos eólicos de megavatios, que admite la transmisión continua de grandes corrientes y alta tensión Principalmente potencia media y baja, centrado en la transmisión precisa de señales con una fuente de alimentación auxiliar de baja potencia; la precisión de la señal es la máxima prioridad
Adaptabilidad ambiental Condiciones de trabajo exteriores adversas, resistente a la corrosión por niebla salina en alta mar, a las alternancias de altas y bajas temperaturas, a las tormentas de arena, a la lluvia y a entornos de alta humedad Condiciones de trabajo limpias en interiores, adaptadas a talleres libres de polvo y estériles, que requieren un funcionamiento sin polvo, sin aceite, silencioso y sin contaminación
Requisitos de vida útil: adaptados a una vida útil de la máquina completa de 20 años, con una vida de rotación de decenas de millones de revoluciones y un ciclo ultralargo sin necesidad de mantenimiento Adecuado para rotación recíproca de alta frecuencia, con una vida útil de millones de revoluciones; requisitos fundamentales de rendimiento antifatiga, antialtibajos y antidesgaste
Características de funcionamiento: rotación continua a baja velocidad, condiciones de trabajo estables, funcionamiento ininterrumpido las 24 horas, arranques y paradas poco frecuentes y conmutación Rotación recíproca multiangular a alta velocidad, arranques y paradas frecuentes y conmutación, grandes fluctuaciones instantáneas de carga
Principales problemas: Corrosión por niebla salina, envejecimiento del aislamiento, desgaste por funcionamiento a largo plazo, costes extremadamente elevados de funcionamiento y mantenimiento en exteriores; fluctuaciones de señal, funcionamiento entrecortado, contaminación por aceite y polvo, fallos por fatiga de los contactos causados por la conmutación frecuente
2. Anillos colectores para aerogeneradores: diseño de alta resistencia con resistencia a condiciones climáticas extremas y vida útil ultralarga sin necesidad de mantenimiento
Los anillos colectores para aerogeneradores se instalan principalmente en las partes giratorias de la góndola y el buje de los aerogeneradores terrestres y marinos, y desempeñan funciones fundamentales como el suministro de alta potencia, la transmisión de señales de control y de datos de sensores para los sistemas de paso. Los equipos de las turbinas eólicas se caracterizan por la dificultad de su funcionamiento y mantenimiento tras la instalación, especialmente en el caso de las turbinas eólicas marinas, cuyos costes de mantenimiento por parada son extremadamente elevados. Por lo tanto, los conceptos de diseño fundamentales de los anillos colectores para turbinas eólicas son la resistencia a condiciones extremas, una vida útil ultralarga, un bajo mantenimiento y una alta estabilidad del aislamiento.
Para adaptarse a los entornos marinos hostiles —que incluyen alta concentración de sal en el aire, elevada humedad, cambios drásticos de temperatura y erosión por tormentas de arena—, los anillos colectores profesionales para energía eólica adoptan una estructura anticorrosiva integrada y totalmente sellada. La carcasa está fabricada en una aleación anticorrosiva de alta resistencia, sometida a múltiples procesos de pasivación y pulverización anticorrosiva. La estructura interna de sellado multicapa aísla por completo la entrada de vapor de agua, niebla salina y polvo, eliminando de raíz la corrosión del metal, el envejecimiento del aislamiento, las fugas eléctricas y los cortocircuitos, lo que garantiza un funcionamiento estable en cualquier clima.
Para cumplir los requisitos de una vida útil ultralarga de decenas de millones de revoluciones y una adaptación completa a la máquina durante 20 años, el producto incorpora pares de contacto de alta resistencia y resistentes al desgaste, combinados con una estructura autolubricante de acción prolongada, lo que reduce en gran medida las pérdidas por fricción durante el funcionamiento ininterrumpido a largo plazo e inhibe eficazmente los riesgos ocultos, como la deriva de la resistencia de contacto y el envejecimiento por desgaste. Al mismo tiempo, el circuito optimizado de transmisión de alta corriente resuelve los problemas de generación de calor, caída de tensión y descargas durante la transmisión de alta potencia, adaptándose perfectamente a cargas de aerogeneradores de nivel de megavatios, lo que reduce en gran medida la frecuencia de paradas de mantenimiento de los aerogeneradores y controla eficazmente el coste global de funcionamiento y mantenimiento de los proyectos de energía eólica.
3. Anillos colectores para robots industriales: diseño ligero con precisión milimétrica y resistencia a la fatiga a alta frecuencia
Los anillos colectores para robots industriales se utilizan ampliamente en robots industriales de 6 ejes, robots colaborativos, robots de clasificación y otros equipos, y dan servicio a líneas de producción limpias de alta gama, como las de electrónica 3C, fabricación de precisión y las industrias alimentaria y farmacéutica. Los robots se caracterizan por un movimiento recíproco de alta velocidad, arranques y paradas frecuentes y una conmutación flexible en múltiples ángulos. Además, los talleres limpios tienen requisitos estrictos para que el funcionamiento de los equipos sea libre de contaminación, silencioso y de alta precisión. Por lo tanto, los conceptos de diseño fundamentales de los anillos colectores para robots son: limpieza y ausencia de contaminación, precisión y estabilidad, resistencia a la fatiga a alta frecuencia y ausencia total de fluctuaciones en la señal.
En cuanto a la adaptación al entorno, los anillos colectores específicos para robots abandonan la estructura tradicional de lubricación con grasa y adoptan un proceso seco, sin aceite ni polvo y resistente al desgaste, sin que se desprendan residuos ni se produzcan derrames de aceite durante el funcionamiento, lo que cumple plenamente con las normas de limpieza de los talleres estériles y libres de polvo, y evita la contaminación secundaria de las piezas de precisión y los entornos de producción. Al mismo tiempo, su estructura ligera y compacta se adapta al reducido espacio de instalación integrado en los robots, y sus características de funcionamiento con baja amortiguación reducen eficazmente el consumo energético del equipo y el ruido anómalo.
En cuanto a la adaptación del rendimiento, teniendo en cuenta las condiciones de trabajo que implican movimientos recíprocos de alta frecuencia con millones de revoluciones y conmutaciones frecuentes de arranque y parada, la estructura de contacto elástica optimizada mejora considerablemente la resistencia a la fatiga y a los impactos de los pares de contacto, que pueden soportar fluctuaciones instantáneas de carga a alta frecuencia y resuelven por completo problemas comunes como el tartamudeo en la rotación, la interrupción de la señal y la fluctuación de datos. En combinación con el refinado diseño de blindaje de dominio completo, aísla eficazmente las interferencias electromagnéticas en el taller, garantiza una transmisión estable y de alta precisión de las señales de servocontrol del robot, transmisión visual y E/S, y cumple los requisitos de un funcionamiento automatizado de precisión.
4. Conclusión: la personalización según el escenario es la clave para un funcionamiento estable de los anillos colectores
Los anillos colectores para aerogeneradores buscan resistencia a la corrosión, una larga vida útil, resistencia a cargas pesadas y un funcionamiento sin mantenimiento para adaptarse a condiciones de trabajo extremas y de alta exigencia en exteriores; los anillos colectores para robots industriales buscan limpieza, precisión, resistencia a la fatiga y alta estabilidad para adaptarse a escenarios de automatización de precisión de alta gama en interiores. Aunque ambos productos tienen un aspecto similar, son completamente diferentes en cuanto a la selección de materiales, el diseño estructural, el tratamiento de procesos y la puesta a punto del rendimiento, por lo que no existe una solución alternativa universal.
Centrándonos en la I+D, la personalización y la fabricación de precisión de anillos colectores, rechazamos el diseño universal genérico. Ofrecemos soluciones exclusivas y personalizadas de anillos colectores, dirigidas a resolver los puntos débiles de las condiciones de trabajo en sectores específicos como la energía eólica, los robots industriales y la automatización del envasado, adaptándonos con precisión a los requisitos de potencia, vida útil, entorno y precisión de los distintos escenarios, y garantizando el funcionamiento estable de los equipos de automatización de alta gama.
En las líneas de producción de automatización de envasado para la industria alimentaria, de productos químicos de uso diario, farmacéutica y otros sectores, el bus EtherCAT se ha convertido en la solución de comunicación fundamental para que los equipos de envasado de alta velocidad puedan realizar la conexión servo multieje, el posicionamiento visual y el corte a alta velocidad, gracias a su alto rendimiento en tiempo real y a su elevada sincronización. Sin embargo, la mayoría de las líneas de producción suelen sufrir fallos difíciles de resolver, entre los que se incluyen interrupciones irregulares del equipo, errores de bus, pérdida de paquetes de datos y paradas de emergencia.
Estos fallos son muy engañosos. El equipo puede recuperarse temporalmente tras reiniciarse, y no es posible localizarlos mediante los métodos convencionales de resolución de problemas eléctricos, inspección de circuitos y depuración de programas, lo que complica durante mucho tiempo el funcionamiento de la producción y el mantenimiento. Un gran número de casos reales demuestran que la mayoría de los fallos intermitentes de desconexión y parada de EtherCAT en las máquinas de envasado no se deben a problemas del sistema o de los circuitos, sino a la inestabilidad en la transmisión de la señal de los anillos colectores en condiciones de funcionamiento con rotación a alta velocidad. Este artículo presenta un análisis completo de cómo los anillos colectores personalizados eliminan por completo los fallos de comunicación en las líneas de envasado, siguiendo la lógica «Problema-Solución-Resultado» a través de un caso práctico real.
1. Antecedentes del proyecto y fenómenos de fallo in situ
Varias líneas de producción de envases tipo almohadilla a alta velocidad de una gran empresa nacional de productos químicos de uso diario estaban equipadas originalmente con anillos colectores de uso general de una marca importada. Tras un año de funcionamiento estable, los equipos comenzaron a sufrir frecuentes fallos intermitentes, con los siguientes síntomas típicos:
1. Durante el funcionamiento continuo a alta velocidad del equipo, se producen frecuentes alarmas del sistema, entre las que se incluyen errores del bus EtherCAT, pérdida de tramas de datos y desconexión de estaciones esclavas;
2. Las averías se producen de forma aleatoria, sin reglas fijas, y, en casos graves, provocan la parada de emergencia de toda la máquina, lo que interrumpe el ritmo de producción;
3. El equipo se recupera temporalmente tras el reinicio, y el personal de operación y mantenimiento no detecta anomalías tras comprobar los cables de red, las interfaces, los parámetros de los servomotores y los códigos de programa.
Las averías repetidas a largo plazo conducen directamente a una reducción de la tasa de funcionamiento de la línea de producción, al aumento de productos defectuosos —como envases desalineados y cortes incorrectos—, al incremento continuo de la pérdida de materia prima, a los costes de mano de obra de mantenimiento y a las pérdidas por paradas, lo que afecta gravemente a la producción a gran escala y estable de la empresa.
2. Análisis en profundidad de la causa raíz
Mediante pruebas de aislamiento jerárquico, monitorización de señales dinámicas y verificación mediante simulación de condiciones de trabajo, nuestro equipo técnico confirmó finalmente la causa principal de la avería: los anillos colectores ordinarios de uso general, con una estructura y materiales comunes, no pueden adaptarse a las condiciones de trabajo de comunicación en tiempo real y alta frecuencia de EtherCAT.
Cuando la máquina de envasado funciona a alta velocidad durante un tiempo prolongado, el contacto en un único punto de los anillos colectores ordinarios genera una ligera vibración y una desviación radial, lo que da lugar a una fluctuación dinámica de la resistencia de contacto. Dado que el bus EtherCAT requiere una continuidad y estabilidad de la señal extremadamente altas, las más mínimas variaciones en la resistencia provocan una desconexión instantánea de la señal y la pérdida de tramas de datos, lo que, en última instancia, conduce a errores en el bus y al apagado del equipo. En resumen, los anillos colectores tradicionales solo satisfacen los requisitos básicos de suministro de energía y son totalmente inadecuados para escenarios de transmisión de alta precisión de los buses industriales de alta velocidad.
3. Solución de anillos colectores personalizada y específica
Teniendo en cuenta las características de funcionamiento de los equipos de envasado —que incluyen un funcionamiento continuo las 24 horas, rotación a alta velocidad, transmisión en tiempo real por EtherCAT y un entorno electromagnético complejo—, hemos lanzado una solución especial de anillos colectores de precisión para los buses EtherCAT de las máquinas de envasado, con el fin de resolver los principales puntos débiles desde tres perspectivas: estructura, material y rendimiento antiinterferencias:
(1) La estructura de contacto elástico paralelo multipunto elimina la desconexión instantánea
Al abandonar el diseño tradicional de contacto de un solo punto, la estructura de contacto elástico paralelo multipunto compensa eficazmente la vibración y la desviación radial generadas por el funcionamiento a alta velocidad, mantiene un contacto estable durante todo el funcionamiento, elimina por completo los riesgos ocultos de un mal contacto instantáneo y la interrupción de la señal en condiciones de trabajo a alta velocidad, y garantiza la continuidad de la transmisión a nivel físico.
(2) El material de contacto chapado en oro y resistente al desgaste estabiliza la transmisión de señales de alta frecuencia
Al adoptar un material de contacto chapado en oro de alta pureza y resistente al desgaste, presenta las ventajas fundamentales de una resistencia de contacto ultrabaja, una fluctuación mínima de la resistencia, resistencia al desgaste y a la fatiga; se adapta perfectamente a las características de transmisión de señales diferenciales de alta frecuencia de EtherCAT y elimina las caídas del bus, los fallos de sincronización y los errores de desconexión causados por variaciones en la resistencia.
(3) El diseño personalizado de blindaje y antiinterferencias se adapta al complejo entorno de las líneas de producción
Teniendo en cuenta la densa disposición de servomotores y convertidores de frecuencia en las líneas de producción de envasado, optimizamos la estructura del cableado interno e incorporamos una capa de blindaje de señal específica para aislar eficazmente las interferencias electromagnéticas (EMC), garantizar la integridad y el rendimiento en tiempo real de la transmisión de datos EtherCAT, y evitar anomalías en la comunicación causadas por factores ambientales externos.
4. Efectos en el funcionamiento sobre el terreno y valor para el cliente
Tras la instalación y sustitución de los anillos colectores personalizados, todas las averías del bus EtherCAT del equipo quedaron completamente eliminadas tras 12 meses de verificación de funcionamiento continuo a plena carga. No se produjeron pérdidas de paquetes de datos, errores de bus ni apagones repentinos, y la tasa de éxito de la comunicación se mantuvo estable en el 100 %.
En cuanto a la eficiencia de producción, la tasa de funcionamiento efectivo de la línea de producción aumentó en más de un 12 %, y la tasa de defectos en el embalaje se redujo hasta situarse por debajo del 0,1 %. Se eliminaron por completo la pérdida de capacidad y el desperdicio de material causados por paradas no planificadas. Al mismo tiempo, se ha ampliado considerablemente el ciclo de funcionamiento sin mantenimiento a largo plazo de los anillos colectores personalizados, lo que reduce significativamente la frecuencia de inspección de los equipos y los costes de funcionamiento y mantenimiento, y permite alcanzar realmente el doble objetivo de un funcionamiento estable de los equipos y la reducción de los costes de producción y la mejora de la eficiencia para las empresas.
5. Conclusión
La mayoría de los fallos de comunicación EtherCAT de las máquinas de envasado no se deben a problemas del sistema eléctrico ni del código de programación, sino a fallos latentes derivados de la incompatibilidad entre los anillos colectores de uso general y las condiciones de funcionamiento de un bus de alta precisión. En lugar de intentar resolver a ciegas los problemas eléctricos, la selección de anillos colectores profesionales específicos para buses, con una estructura optimizada y una baja fluctuación de resistencia, es la solución óptima para eliminar por completo y de forma rápida dichos fallos. Centrándonos en soluciones personalizadas de anillos colectores para equipos de automatización, ofrecemos soluciones exclusivas para líneas de producción de envasado de alta velocidad y escenarios de transmisión de bus de precisión, con el fin de ayudar a las empresas a lograr un funcionamiento de los equipos eficiente, estable y con un bajo índice de fallos.
