Más de 400 cajas de extrusión de aluminio | Cantidad mínima de pedido: 1 unidad

{{{sourceTextContent.subTitle}}}

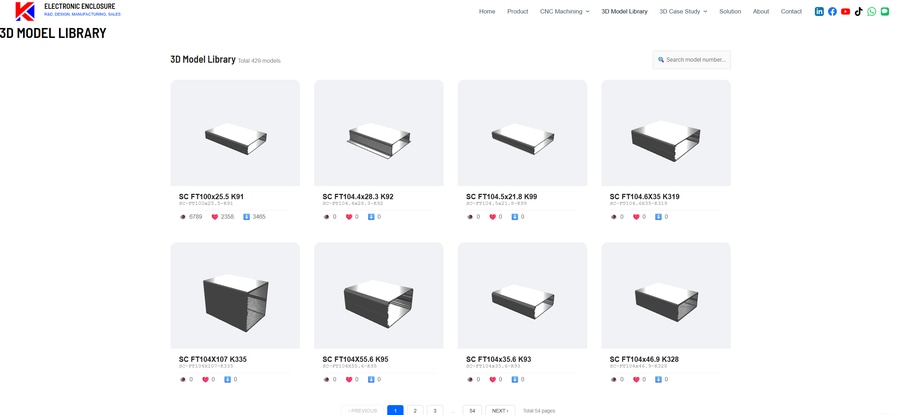

Más de 400 cajas de aluminio estándar | Permite la visualización interactiva en 3D en línea y la descarga de planos en 3D en formato STEP.

{{{sourceTextContent.description}}}

Caja de aluminio extruido

Parámetro Especificaciones Parámetro Especificaciones
Tipo de producto Caja de aluminio extruido Gastos de utillaje / moldes Sin gastos de utillaje (perfiles estándar / moldes existentes)
Material AL6063-T5 Proceso de fabricación Extrusión de aluminio + mecanizado CNC
Acabado superficial Chorro de arena | Anodizado | Oxidación químicamente conductora Cantidad mínima de pedido (MOQ) 1 unidad
Índice de protección contra la entrada de agua y polvo Disponible bajo pedido hasta IP65 (solo para el conjunto montado) LOGOTIPO Personalizable
Conductividad térmica (a 25 °C) 201 W/(m·K) Embalaje Personalizable
Oxidación químicamente conductiva MIL-DTL-5541 (resistencia de contacto < 0,6 mΩ) Formatos de planos aceptados: STEP | IGS | CAD | DXF
Colores disponibles: Negro | Plata | Azul | Oro | Gris | Personalizado Control de calidad: ISO 9001
Características del producto:

Moldes estándar: sin coste adicional por molde. Este perfil utiliza nuestro utillaje de extrusión estándar ya existente, por lo que no se pagan gastos de molde ni matriz. Cantidad mínima de pedido: 1 unidad.
Material: AL6063-T5. Esta aleación de aluminio cumple con las normas internacionales y es totalmente conforme con la directiva RoHS.
Longitud ilimitada. La carcasa se puede cortar a cualquier longitud personalizada que se necesite, sin restricciones.
Tapas de extremo estándar incluidas. Cada carcasa viene con tapas de extremo planas de aluminio de 1,5 mm o 2,0 mm (a elegir).
También hay disponibles diseños de tapas de extremo personalizados.
Orificios de montaje personalizados. Podemos mecanizar cualquier patrón de orificios o forma de recorte que necesite; solo tiene que enviarnos su plano.
Mecanizado CNC de precisión. Todos los orificios de montaje y recortes se mecanizan mediante CNC con una tolerancia mínima de ±0,01 mm.
Acabado superficial: chorro de arena + anodizado. Aplicamos un chorro de arena de grano n.º 150–n.º 180 seguido de anodizado para obtener un acabado liso, duradero y resistente a la corrosión.
Colores personalizados disponibles. Los colores estándar son el negro y el plateado, pero podemos adaptarnos a sus requisitos de color específicos para pedidos al por mayor.
Recubrimiento de conversión al cromato (oxidación química conductiva). Ofrecemos este acabado según las normas MIL-DTL-5541 para los requisitos de blindaje contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), ideal para aplicaciones en las que la conductividad eléctrica y la protección contra la corrosión son fundamentales.
Personalización de marca. Podemos aplicar su logotipo mediante grabado láser, impresión en color UV o serigrafía, según lo que mejor se adapte a sus necesidades.
Servicios de embalaje y montaje. Podemos diseñar embalajes de cartón a medida para su producto o proporcionar servicios completos de montaje si necesita soluciones llave en mano.
Este dibujo en 3D muestra nuestra carcasa física con soportes intercambiables; consulte las especificaciones completas de nuestra carcasa intercambiable de aluminio para instrumentos.

Preguntas frecuentes sobre la personalización de carcasas de aluminio extruido
P1: ¿Qué es una carcasa de aluminio extruido y por qué se utiliza ampliamente como carcasa estándar para placas de circuito impreso (PCB) y equipos electrónicos?
Una carcasa de aluminio extruido es una estructura modular, ligera y térmicamente conductora, fabricada a partir de perfiles estándar de aleación de aluminio. Es la carcasa electrónica preferida para la electrónica industrial, los dispositivos de instrumentación y los sistemas de carcasas para placas de circuito impreso (PCB) integradas, gracias a su estructura flexible y a su excelente disipación del calor.
Como fabricante con amplia experiencia en carcasas de aluminio a medida, ofrecemos servicios profesionales de personalización de carcasas de perfiles de aluminio y procesamiento completo a medida de carcasas de aluminio para proyectos de prototipos y producción en serie. La mayor ventaja de este diseño basado en la extrusión es su compatibilidad modular. Los soportes internos, los rieles de montaje y los tapones de los extremos cuentan con especificaciones de ajuste universal, lo que permite que diferentes diseños de PCB y componentes electrónicos compartan una misma carcasa exterior. Esto reduce drásticamente los costes de desarrollo y acorta los plazos de entrega en proyectos de carcasas de aluminio para instrumentación y cajas de aluminio para componentes electrónicos. Lo mejor de todo es que podemos convertir su modelo 3D personalizado en cualquiera de estas variantes de carcasas estándar con ajustes mínimos en el utillaje.

P2: ¿Puede su equipo de mecanizado CNC realizar recortes, puertos y formas irregulares a medida basándose en mi modelo 3D?
Sí. Nuestro servicio profesional de mecanizado CNC de aluminio y nuestra gama completa de servicios de mecanizado CNC ofrecen mecanizado a medida de alta precisión para todo tipo de carcasas electrónicas y cajas industriales. Seguimos al pie de la letra los datos de su modelo 3D en formato STEP/IGS para fresar puertos USB-C, ventanas de visualización, ranuras de ventilación y orificios de posicionamiento irregulares, garantizando una precisión de mecanizado de ±0,01 mm.
Adoptamos una arquitectura estructural intercambiable para los paneles de interfaz delanteros y traseros, lo que permite a los ingenieros reconfigurar libremente la disposición de los puertos sin necesidad de sustituir el cuerpo principal de la carcasa. Para ilustrar la ventaja práctica: si su línea de productos incluye versiones de dispositivos tanto con Wi-Fi como con 4G, solo tendrá que intercambiar la placa de E/S trasera; la carcasa principal de aluminio extruido permanece inalterada. Esto elimina los costes adicionales de moldes y las referencias de inventario redundantes, lo que optimiza en gran medida los costes de personalización de las carcasas de aluminio para equipos. Cada carcasa modificada puede adaptarse para convertirse en una carcasa de perfil de aluminio para PCB específica que se ajuste perfectamente al diseño de su circuito.

P3: ¿Qué opciones de personalización hay disponibles para los modelos estándar de carcasas de aluminio extruido?
Nuestro servicio integral de personalización de carcasas de perfil de aluminio abarca mucho más que un simple corte a medida. Como fabricante de confianza de carcasas de aluminio a medida, ofrecemos recortes CNC personalizados para todas las series de carcasas de aluminio extruido.
Este sistema de procesamiento a medida de carcasas de aluminio, altamente flexible, se adapta perfectamente a tu diseño de modelo 3D único, cubriendo diversas necesidades de aplicación para proyectos de carcasas de aluminio destinadas a equipos electrónicos comerciales e instrumentos de precisión.

P4: ¿Existe algún límite de cantidad mínima de pedido (MOQ) para los pedidos de carcasas de aluminio personalizadas?
Ofrecemos una cantidad mínima de pedido (MOQ) ultrabaja de 1 unidad para todos los proyectos de personalización de carcasas para placas de circuito impreso (PCB) y carcasas electrónicas. Al disponer de una biblioteca completa de matrices de extrusión estándar en nuestras propias instalaciones, ayudamos a los clientes a evitar costosas inversiones en moldes durante la verificación de prototipos y las pruebas de lotes pequeños.
Nuestros sistemas de rieles internos adoptan especificaciones compatibles entre sí, lo que permite intercambiar diferentes placas de circuito impreso y módulos funcionales dentro de la misma carcasa. Tanto si necesitas una caja de aluminio para un único componente electrónico destinada a pruebas de laboratorio como si se trata de la adquisición a gran escala de carcasas de aluminio para equipos de producción en serie, nuestros servicios de mecanizado CNC escalables se adaptan a pedidos de cualquier volumen sin comprometer la precisión.

P5: ¿Se pueden sustituir y actualizar los acabados superficiales y los accesorios estructurales en una fase posterior?
Por supuesto. Todas nuestras series estándar de carcasas de aluminio impermeables y de carcasas electrónicas comunes siguen normas de montaje industrial unificadas. Los tratamientos superficiales, como el anodizado, el chorro de arena y el recubrimiento en polvo, pueden actualizarse de forma independiente sin alterar la estructura principal de la carcasa.
Los paneles frontales, las juntas de sellado y los accesorios de montaje se pueden intercambiar in situ sin necesidad de herramientas especiales. Durante la iteración del producto y la actualización de los equipos, puede renovar los diseños de las interfaces y los estándares de protección simplemente sustituyendo los accesorios modulares. Este modo de actualización flexible es una de las principales ventajas de nuestro procesamiento a medida de carcasas de aleación de aluminio, ampliamente aplicado en actualizaciones iterativas de carcasas de perfiles de aluminio para placas de circuito impreso (PCB) y equipos de instrumentación de precisión.

P6: ¿Qué archivos de diseño se aceptan para el procesamiento personalizado CNC?
Admitimos los formatos de ingeniería más habituales, como STEP, IGS, DWG y DXF. Tras recibir su archivo de diseño en 3D, nuestro equipo de ingeniería le ofrece sugerencias gratuitas de optimización DFM (Diseño para la Fabricación) con el fin de perfeccionar su estructura y lograr una mayor estabilidad en el montaje y una mayor eficiencia en la producción.
Durante la evaluación técnica, recomendamos activamente diseños de intercambio compatibles, ajustando los orificios de montaje y las estructuras internas para adaptarse a múltiples especificaciones de PCB con una única carcasa de extrusión modular. Como fabricante profesional de carcasas de aluminio a medida, siempre adaptamos cada solución estrictamente según su modelo 3D y los escenarios de aplicación reales, garantizando que la personalización de nuestras carcasas de perfil de aluminio se ajuste plenamente a sus normas de instalación de equipos electrónicos.

P7: ¿Pueden las carcasas de aluminio extruido ofrecer protección impermeable para uso en exteriores?
Sí. Nuestra serie mejorada de carcasas de aluminio impermeables alcanza índices de protección IP65 o superiores contra el agua y el polvo, lo que las hace ideales para dispositivos de monitorización de IoT en exteriores, equipos electrónicos de carretera y sistemas de instrumentación marina. Las ranuras de sellado mecanizadas con precisión mediante CNC y las juntas de silicona de alto rendimiento bloquean eficazmente el agua de lluvia, el polvo y el aire húmedo.
Nuestros cuerpos principales de extrusión comparten una interfaz común que facilita el intercambio de diferentes especificaciones de longitud y accesorios impermeables. Puede seleccionar longitudes de carcasa personalizadas en función de la capacidad de sus componentes, al tiempo que reutiliza las mismas tapas de los extremos y los kits de sellado. Esta solución de carcasa electrónica, estable y resistente a la intemperie, ofrece una protección constante para proyectos industriales de control y de instrumentos de precisión a largo plazo en exteriores, basados en perfiles estándar de carcasas de aluminio extruido.

P8: ¿Admite esta carcasa de aluminio para instrumentos soportes internos intercambiables?
R: Nuestra carcasa de aluminio intercambiable para instrumentos incluye soportes internos totalmente desmontables, lo que permite un montaje flexible para equipos de detección portátiles.

Series relacionadas de carcasas de aluminio a medida

Ofrecemos una gama completa de productos modulares de carcasas de aluminio extruido, que abarca carcasas estándar para placas de circuito impreso, carcasas electrónicas impermeables y soluciones de carcasas para instrumentos de precisión. Nuestro procesamiento sistemático de carcasas de aluminio a medida y la personalización flexible de las carcasas de perfiles de aluminio permiten una reconfiguración modular y la adaptación a múltiples entornos, convirtiendo a la perfección su diseño 3D en carcasas de grado industrial aptas para la fabricación. Explore más modelos personalizables y descargue archivos 3D de código abierto en nuestra biblioteca completa de modelos 3D.

Consultas personalizadas y asistencia técnica

Si busca un socio fiable a largo plazo para la biblioteca de modelos 3D, nuestro equipo le ofrece soluciones integrales que incluyen moldeado por extrusión, mecanizado de alta precisión https://electronic-enclosure.com/product/cnc-machining-aluminum/, tratamiento de superficies y optimización estructural para la impermeabilidad. Todos los modelos de la biblioteca de modelos 3D cuentan con reconfigurabilidad modular y soporte para modificaciones personalizadas, lo que ayuda a que sus productos electrónicos alcancen un diseño estructural estandarizado, estable y de grado industrial basado en sus modelos 3D.
