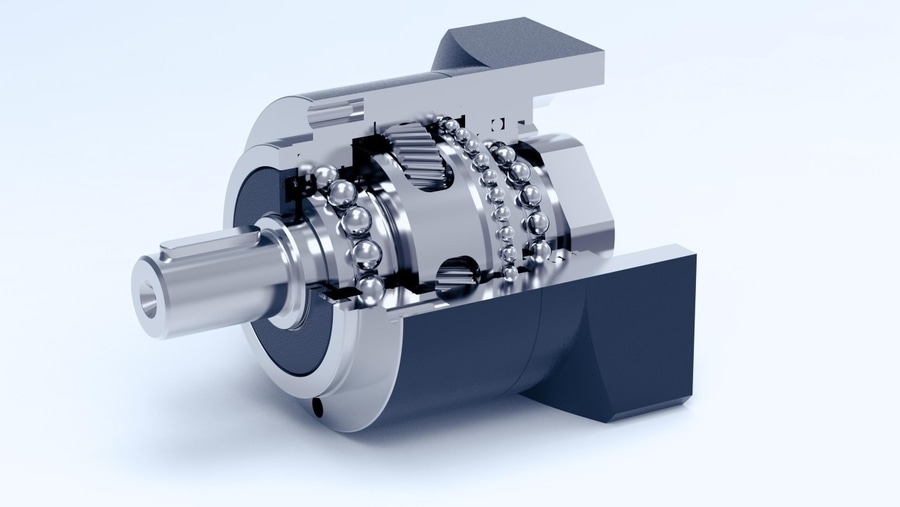

La base invisible: Cómo el material y la forja forjan la precisión en los reductores planetarios

{{{sourceTextContent.subTitle}}}

En el exigente ámbito de la automatización, la precisión, fiabilidad y longevidad de un reductor planetario no son negociables.

{{{sourceTextContent.description}}}

Aunque los diseños avanzados y el ensamblaje impecable acaparan la atención, la verdadera base del rendimiento se encuentra más profundamente: en la estructura molecular del acero para engranajes y en el proceso de forja que da forma a su alma. Para los ingenieros de aplicaciones que especifican y confían en estos componentes críticos, la comprensión de esta base es clave para desbloquear el máximo potencial de la máquina.

El material básico: 20CrMnTi, el acero para engranajes por excelencia

En el corazón de nuestros reductores planetarios de precisión, tanto para el engranaje planetario como para el engranaje planetario, se encuentra el 20CrMnTi. Esta aleación de acero no se ha elegido por casualidad, sino que es el resultado de una decisión de ingeniería deliberada para obtener un rendimiento óptimo.

Su genialidad reside en su respuesta al tratamiento térmico. Mediante un proceso controlado de carburación y temple, el 20CrMnTi desarrolla una notable estructura gradiente: una superficie ultradura (normalmente HRC 58-64) para una excepcional resistencia al desgaste y a la fatiga por picaduras, junto con un núcleo duro y dúctil (HRC 30-45) para absorber las cargas de choque y evitar la fractura catastrófica de los dientes. Este paradigma de "carcasa dura, núcleo duro" es esencial para gestionar las elevadas tensiones cíclicas y las posibles cargas de impacto en una caja de engranajes planetarios compacta.

Además, la adición de titanio (Ti) es un golpe maestro. Forma carburos estables que inhiben el crecimiento del grano de austenita durante las altas temperaturas de carburación. El resultado: distorsión térmica minimizada. Esta excepcional estabilidad dimensional tras el tratamiento térmico es fundamental, ya que permite el posterior rectificado ultrapreciso de los engranajes (por ejemplo, mediante la tecnología NILES de KAPP) para lograr una precisión a nivel de micras y una holgura casi nula, un requisito previo para la alta repetibilidad posicional en la automatización.

La fuerza que da forma: Forja de precisión en caliente

Un material superior sólo es tan bueno como su estructura de grano inicial. Aquí es donde nuestro compromiso con la forja de precisión en caliente para todas las piezas forjadas de engranajes críticos demuestra una ventaja competitiva significativa frente a los métodos más sencillos de fundición o forja estándar.

En este proceso controlado, se da forma a un tocho de 20CrMnTi calentado bajo una inmensa presión dentro de una matriz de precisión. Esto no sólo da forma a un engranaje en bruto, sino que refina y alinea el flujo del grano metálico. Las líneas de grano (líneas de flujo) se contornean para seguir la intrincada geometría de los dientes del engranaje, creando una estructura fibrosa continua e ininterrumpida.

La ventaja del compuesto: De la base al rendimiento

La sinergia de 20CrMnTi de primera calidad y la forja de precisión crea un efecto compuesto que se traduce directamente en un rendimiento medible de la caja de cambios:

Vida útil y capacidad de carga superiores: El flujo de grano forjado y continuo actúa como el grano de la madera, proporcionando una trayectoria natural para la distribución de la tensión. Aumenta drásticamente la resistencia a la fatiga por flexión y la resistencia a la fractura de la raíz del diente, especialmente bajo las elevadas cargas de par y de inversión habituales en las servoaplicaciones. Esta es la base de los elevados valores nominales de carga en voladizo y momento de carga de nuestros reductores.

Excepcional resistencia al impacto: El núcleo resistente de 20CrMnTi, combinado con la microestructura refinada y sin poros de la forja, confiere a nuestros engranajes una resistencia excepcional. Pueden soportar sin agrietarse las repentinas cargas de choque que se producen durante los atascos de las máquinas, las inversiones rápidas o las fuerzas de corte desiguales, un factor clave en los impredecibles entornos industriales.

Retención de precisión a largo plazo: El forjado de precisión garantiza una estructura homogénea y densa del material con defectos internos mínimos. Tras el rectificado de precisión, esta base impecable garantiza que el desgaste progrese de forma uniforme y predecible con el paso del tiempo. La caja de engranajes mantiene su bajo juego, alta rigidez torsional y precisión de posicionamiento durante una vida operativa mucho más larga, lo que reduce el tiempo de inactividad y el coste total de propiedad.

Nuestra filosofía: Ingeniería desde el átomo

Mientras que muchos fabricantes se centran únicamente en las tolerancias de montaje final, nosotros diseñamos desde el átomo hacia arriba. Nuestra insistencia en utilizar 20CrMnTi para todos los componentes planetarios sometidos a tensiones críticas y someterlos a un proceso de forja de primer nivel es un testimonio de nuestra filosofía: la máxima fiabilidad se incorpora desde la primera fase de formación del material.

Para el ingeniero de aplicaciones, esto significa una garantía simple pero poderosa: cuando especifica una caja de cambios construida sobre esta base, no está seleccionando simplemente un componente. Está integrando en su máquina un núcleo de resistencia forjada y precisión metalúrgica, una base que garantiza un rendimiento constante y fiable durante millones de ciclos, asegurando la productividad y precisión de los sistemas que diseña.
