Marcado láser de válvulas y bombas: la mesa giratoria Rotomark como plataforma de proceso

Marcado láser de válvulas y bombas: configuraciones, diseño y opciones de proceso de la mesa giratoria Rotomark para una producción de alta productividad

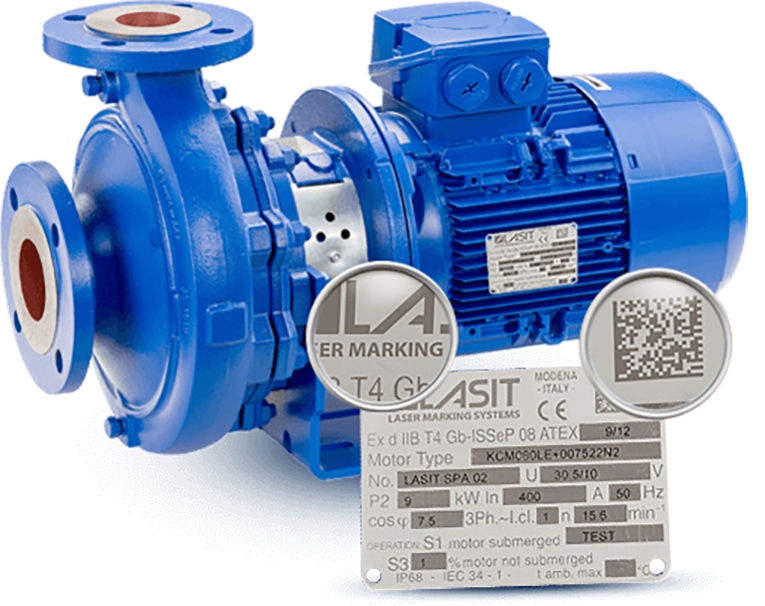

En la producción de válvulas, bombas, racores y componentes hidráulicos similares, el marcado láser ha asumido un papel que va mucho más allá de la simple colocación de un logotipo. Hoy es parte integrante de la trazabilidad del proceso: los códigos Datamatrix, los números de serie progresivos, las referencias normativas y los datos de lote se graban directamente en el cuerpo del componente de latón, acero inoxidable o acero al carbono, garantizando un marcado indeleble y resistente a los impactos, los productos químicos y los ciclos de lavado.
Los fabricantes de este sector suelen trabajar con grandes lotes en familias de componentes relativamente homogéneas: una sola válvula puede producirse en cientos o miles de piezas al día, con tiempos de marcado que oscilan entre 2 y 12 segundos por pieza. En este escenario, la principal limitación no es la versatilidad geométrica, sino la productividad continua, combinada con una repetibilidad de posicionamiento que haga que el código sea siempre legible por los sistemas automatizados posteriores.

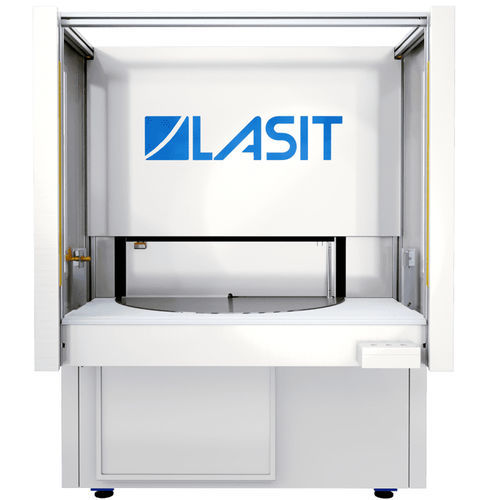

La mesa giratoria de dos o cuatro estaciones responde directamente a esta necesidad. La plataforma Rotomark se desarrolló precisamente para cubrir este perfil de aplicación, con configuraciones mecánicas y opciones de proceso seleccionables según el tamaño de la pieza, la disposición del marcado y el grado de automatización requerido.

Carga en tiempo enmascarado y configuraciones de ejes
El principio de funcionamiento es sencillo pero decisivo: mientras el láser marca la pieza en la estación de trabajo, el operario (o un robot) carga la siguiente pieza en la estación de carga externa. Una vez completado el ciclo, la mesa gira 180° (o 90° en las versiones de cuatro estaciones) y el láser comienza inmediatamente a marcar la nueva pieza. El tiempo muerto de carga/descarga se superpone al tiempo de marcado, y la fuente láser permanece operativa durante casi todo el turno.

La máquina está disponible con mesas de Ø600, Ø1000 y Ø1200 mm, cuyo tamaño se elige en función del tamaño de la pieza, la altura de la mampara de seguridad y el número de estaciones necesarias. La mesa está acoplada a un eje Z motorizado con una carrera típica de 200 mm, suficiente para enfocar piezas de diferentes alturas sin intervención manual.
Para aplicaciones que requieran el marcado simultáneo de varios componentes -por ejemplo, un palet con seis u ocho accesorios-, hay disponible una configuración con ejes XZ combinados con la mesa giratoria. El eje X adicional, con recorridos de hasta 900 mm, amplía el área de trabajo al cubrir todo el radio de la mesa y permite marcar palés de componentes en tiempo enmascarado, en lugar de una sola pieza por estación. Esta configuración también abre la posibilidad de integrar un sistema de visión lateral, del que hablaremos más adelante.

Estructura mecánica: por qué importa en un sistema de alta productividad
En un sistema que funciona continuamente durante ocho mil o más ciclos al día, la rigidez estructural y la estabilidad dimensional no son detalles marginales. La estructura del Rotomark es de acero soldado, estirado térmicamente y fresado por control numérico, una solución que garantiza deformaciones muy bajas (inferiores a 0,08 mm en condiciones de carga nominal) y una geometría estable en el tiempo. El diseño del bastidor se verifica mediante técnicas de elementos finitos, y el sistema de ejes está montado sobre guías de recirculación de bolas precargadas con un tornillo Bosch de doble rodamiento en el lado del motor, una configuración que combina alta velocidad de rotación y rigidez axial.
El mecanismo mecánico de rotación por levas es una elección que LASIT mantiene desde hace años precisamente por la precisión y repetibilidad que ofrece. La rotación está gestionada por un motor con inversor, ajustable en función del peso y el tamaño de la pieza, y garantiza un posicionamiento preciso de las estaciones con respecto al centro de rotación. Las plantillas de centrado son intercambiables y están montadas sobre dos colocaciones especulares realizadas con casquillos templados y agujeros roscados Helicoil, una solución que reduce los tiempos de cambio.

Marcaje en 360° y superficies curvas: ejes giratorios y cabezales 3D
Una petición frecuente en el mundo de las válvulas es marcar sobre una parte significativa de la circunferencia del cuerpo, por ejemplo, para marcar un Datamatrix junto a un texto alfanumérico o para desarrollar el logotipo a lo largo de un arco de 90° o 180°. Para cumplir este requisito, el Rotomark puede equiparse con ejes giratorios integrados en las estaciones (configuraciones de doble eje W): la pieza gira durante el marcado, siempre en tiempo enmascarado, mientras se carga la estación adyacente.
Para piezas con superficies muy curvadas o desarrollos tridimensionales importantes, el cabezal de escaneado 3D. Se trata de un sistema óptico de tres ejes que permite marcar en superficies no planas sin tener que mover mecánicamente ni el cabezal ni la pieza. La ventaja práctica es doble: se evitan los movimientos mecánicos adicionales (con el tiempo y las tolerancias asociados) y se pueden cubrir zonas de marcado más amplias manteniendo una calidad de grabado constante.

Visión, lectura de códigos e integración de software
Para el marcado con fines de trazabilidad, hay dos elementos que suelen marcar la diferencia entre un sistema que funciona y otro que genera rechazos: el centrado de la pieza y la verificación del código marcado. El Rotomark puede equiparse con un sistema de visión lateral montado a bordo del cabezal de escaneado, dotado de un iluminador específico. El mismo sistema suele realizar tres funciones: autocentrado de la pieza con respecto al trazado de marcado (con la consiguiente simplificación de las plantillas), lectura OCR del texto marcado para la verificación de la conformidad y lectura/clasificación de la Datamatrix según las normas de referencia (ISO/IEC 15415, AIM-DPM), con una clasificación que suele requerirse entre el grado A y el grado B.
En algunas aplicaciones, el cliente exige que se gestione un procedimiento específico en caso de código NOK: borrado y nuevo marcado, rechazo automático, parada de la máquina con notificación al supervisor de la línea. Todas estas lógicas se gestionan a nivel de software personalizado.

En cuanto al control, la máquina está equipada de serie con cuadros eléctricos conformes a la CE con PLC y accionamientos Siemens, Schneider Electric o ABB según las especificaciones del cliente, y se integra de forma nativa con sistemas MES y ERP mediante protocolos industriales consolidados (Profinet, Profibus, Ethernet/IP, OPC UA). El software FlyCAD/FlyControl gestiona la generación dinámica de códigos, números de serie progresivos y contenido variable recuperado de bases de datos externas, mientras que la capa de interfaz personalizada puede modelarse según la lógica específica de la línea.

Carga manual, integración robótica y métodos de trabajo
La máquina está diseñada para cubrir ambos escenarios de funcionamiento: control manual del operario en la parte delantera, o integración en una célula robotizada con carga/descarga automática. Los tres modos típicos -mesa en automático, mesa en manual con arranque por pulsador, y puerta lateral con mesa bloqueada para cargas individuales más grandes- pueden seleccionarse según el flujo de la línea y la mezcla de producción.

En resumen
Para los fabricantes de válvulas, bombas y accesorios con elevados requisitos de trazabilidad y productividad en familias de componentes homogéneas, el Rotomark representa una plataforma de proceso probada. La elección entre las distintas configuraciones -diámetro de la mesa, número de ejes, presencia de visión, cabezal 3D, ejes rotativos de la estación- debe hacerse a partir de la pieza real: dimensiones, material, contenido de marcado, tiempo de ciclo requerido y grado de automatización de la línea. Este es el tipo de evaluación que se aborda mejor con muestras en la mano, en la fase de estudio de viabilidad.
