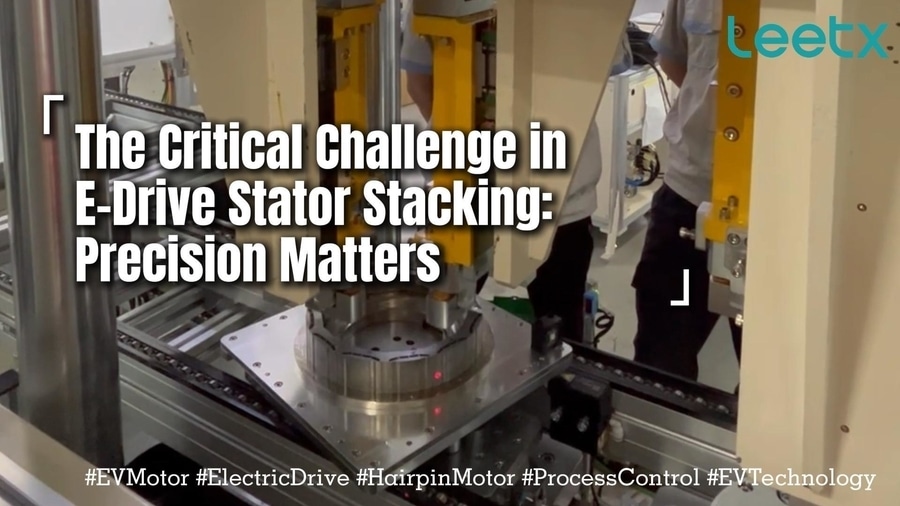

El principal reto en el apilado del estator de los motores eléctricos: la precisión es fundamental

{{{sourceTextContent.subTitle}}}

Apilamiento del estator: pequeños huecos, grandes problemas

{{{sourceTextContent.description}}}

En la fabricación de estatores para sistemas de propulsión eléctrica de vehículos de nueva energía, el proceso de laminado de las chapas de acero al silicio depende de dos factores decisivos: la precisión de la presión y el desplazamiento, y la alineación de la pila.

Precisión de la presión: cómo evitar huecos y deformaciones
Una presión excesiva o irregular puede provocar una compresión excesiva, lo que da lugar a microhuecos y deformaciones entre las láminas. Incluso una ligera desalineación en la pila puede provocar la deformación del núcleo del estator, lo que imposibilita el bobinado o la inserción de los pines y, en última instancia, hace que no se cumplan las especificaciones de montaje.

Alineación de la pila: garantizar la uniformidad de los orificios en los motores de horquilla
La alineación de las lengüetas de enclavamiento es igualmente crítica. Estas pequeñas áreas de contacto son propensas a la desalineación durante el prensado, lo que puede provocar un desplazamiento entre capas. En los estatores de los motores de horquilla, las laminaciones desalineadas provocan que los orificios para las clavijas queden desalineados, lo que hace que los hilos de cobre se raspen, se doblen o no se puedan insertar en absoluto. Esto afecta directamente al rendimiento del motor, a la potencia de salida y al rendimiento del montaje.

Por qué es importante
Una desviación de tan solo fracciones de milímetro en la presión o la alineación puede comprometer todo el estator, afectando a la eficiencia, al NVH, a la durabilidad y a la facilidad de fabricación. En la producción de sistemas de propulsión eléctricos de precisión, no hay margen para las conjeturas.

La solución reside en
1. Control de fuerza y posición en bucle cerrado
2. Monitorización en tiempo real de las curvas de presión y desplazamiento
3. Sistemas de alineación guiados por visión o mecánicos
4. Procesos de prensado con trazabilidad de datos

La laminación de precisión no es solo un paso del proceso, sino la base de un accionamiento eléctrico de alto rendimiento.
