Coordinación de dispositivos de descarga de presión (PRD) y relés de gas en transformadores de potencia

{{{sourceTextContent.subTitle}}}

Sinergia de protección contra explosiones

{{{sourceTextContent.description}}}

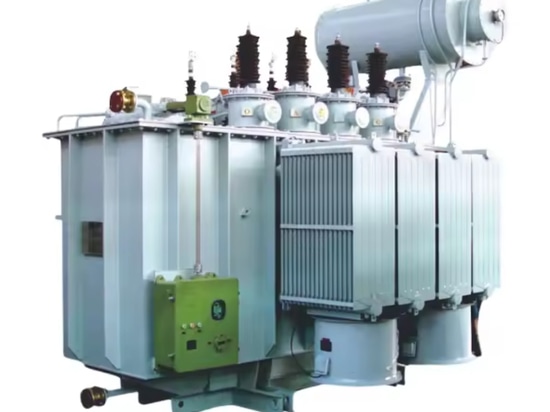

Introducción En los transformadores de potencia de alta tensión, las rápidas subidas de presión debidas a fallos de arco interno y la acumulación gradual de gas debida al sobrecalentamiento plantean riesgos de seguridad críticos. Un sistema de protección coordinado que combine un dispositivo de alivio de presión (PRD) y un relé de gas (relé de Buchholz) garantiza una defensa integral contra explosiones y fallos de aislamiento. Este documento detalla sus funciones individuales, roles de colaboración, requisitos de instalación y protocolos de mantenimiento según las normas internacionales (IEC 60599/IEEE C57.104).

1. Funciones de los componentes

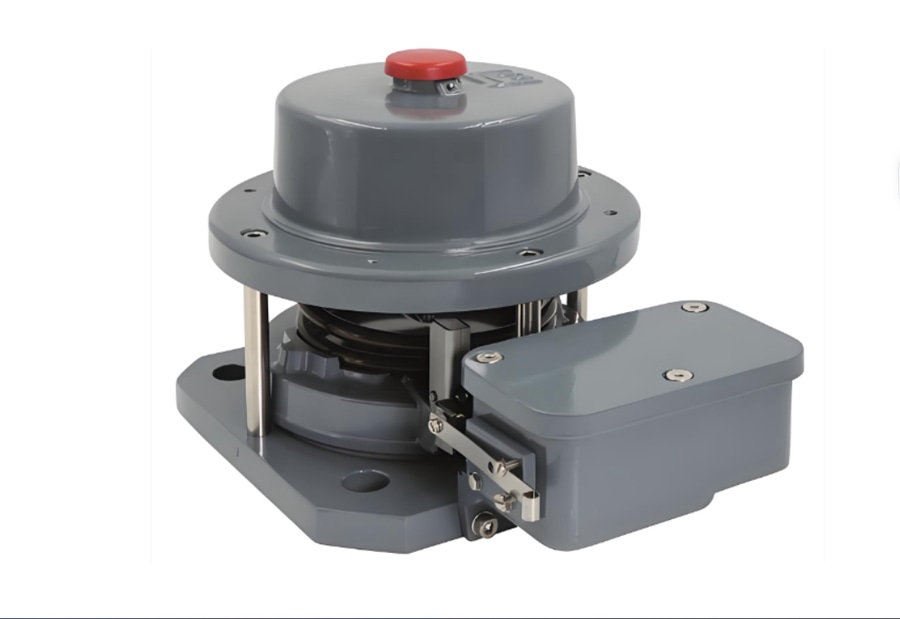

1.1 Dispositivo de alivio de presión (PRD)
- Propósito: Mitiga eventos repentinos de sobrepresión causados por fallas de arco dentro del tanque del transformador.
- Umbral de activación: Ventila explosivamente a 70±5 kPa en <10 milisegundos para evitar la ruptura del tanque.
- Ventaja clave: Respuesta ultrarrápida a fallos catastróficos, desviando los gases de alta presión de forma segura.

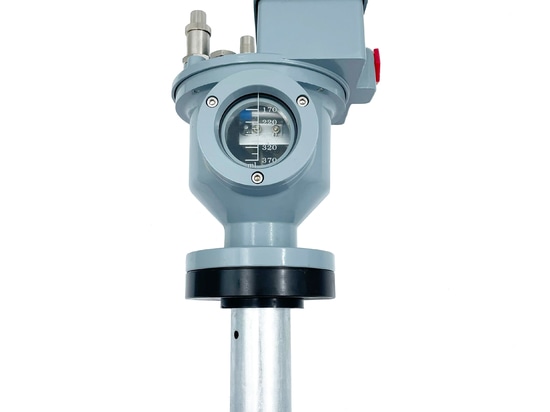

1.2 Relé de gas (relé Buchholz)
- Finalidad: Detecta la acumulación lenta de gas y las irregularidades en el flujo de aceite debidas a fallos incipientes (por ejemplo, sobrecalentamiento, descargas parciales).
- Umbrales de activación:
oEtapa de alarma: Se activa a los 250 mL de gas recogido (indicando fallos menores).
oEtapa de disparo: Se activa a caudales de aceite ≥0,8 m/s (indica sobrecalentamiento grave o formación de arcos).
- Ventaja clave: Alerta temprana de fallos en desarrollo antes de que se agraven.

2. Sinergia del sistema y modos de fallo
- Función del PRD: Aborda las presiones instantáneas de fallo de arco más allá de la capacidad de respuesta del relé.
- Función del relé: Supervisa las anomalías lentas de gas/aceite que los PRD no pueden detectar.
- Colaboración crítica:
oPRD previene la explosión del tanque durante fallas violentas.
oEl relé identifica problemas latentes (por ejemplo, puntos calientes del bobinado) mediante el análisis de gas, lo que permite un mantenimiento preventivo.

3. Pautas de instalación
- Relé de gas: Debe estar inclinado ≥5° para garantizar una recogida de gas adecuada en la cámara.
- Colocación del PRD: Instalado a >1,8 m del relé para evitar interferencias en la ventilación.
- Alineación: Ambos dispositivos requieren tuberías seguras con curvas mínimas para evitar falsos disparos.

4. Mantenimiento y pruebas
- PRD: Pruebas anuales del umbral de presión e inspecciones mecánicas.
- Relé de gas: Comprobaciones semestrales de la calibración del volumen de gas y de la sensibilidad del caudal (según IEC 60599).
- Medidas adicionales:
oMuestreo de aceite para análisis de gas disuelto (DGA) para validar las lecturas del relé.
oInspecciones posteriores a la activación del PRD.

Conclusión
La integración del PRD y el relé de gas crea una sólida jerarquía de protección para transformadores, que aborda tanto los fallos repentinos como los progresivos. El cumplimiento de las normas de instalación y mantenimiento garantiza la fiabilidad, reduciendo el tiempo de inactividad y los riesgos catastróficos. Para más detalles, consulte IEEE C57.104 (directrices sobre relés de gas) e IEC 60255 (normas sobre dispositivos de presión).
