La minería subterránea sigue siendo una actividad industrial de alto riesgo, en la que el metano (CH₄) es uno de los principales peligros para la seguridad. Este gas incoloro e inodoro puede acumularse inadvertidamente y formar una atmósfera explosiva en concentraciones relativamente bajas, por lo que la vigilancia continua es esencial para un funcionamiento seguro.

Los modernos sistemas de detección de metano son un elemento central de la infraestructura de seguridad de las minas. Se utilizan para controlar la ventilación, activar alarmas y prevenir el desarrollo de condiciones explosivas antes de que se alcancen umbrales críticos. Este artículo explica por qué los sensores de CH₄ son obligatorios en las aplicaciones mineras y esboza el papel de las tecnologías de detección catalítica y por infrarrojos en los sistemas de seguridad subterráneos.

El metano es un gas inflamable que se libera de forma natural durante la extracción de carbón y esquisto. Cuando se mezcla con el aire en concentraciones de aproximadamente 5 a 15 por ciento en volumen, forma una atmósfera explosiva que puede encenderse con fuentes eléctricas o mecánicas comunes presentes en los trabajos subterráneos.

En condiciones de minería, la acumulación de metano crea dos riesgos principales para la seguridad. En primer lugar, aumenta significativamente la probabilidad de explosiones, que siguen siendo una de las principales causas de accidentes subterráneos graves. En segundo lugar, el metano desplaza al oxígeno en espacios confinados, creando un peligro adicional para el personal incluso antes de que se alcancen concentraciones explosivas. Por estas razones, el control del metano es desde hace tiempo un elemento obligatorio de la normativa de seguridad minera en todo el mundo.

La monitorización continua del CH₄ es, por tanto, un requisito fundamental en las minas modernas. Proporciona una alerta temprana de condiciones peligrosas y permite activar a tiempo los sistemas de ventilación y seguridad antes de que se superen los umbrales críticos.

Los sistemas de detección de gas constituyen la base del control del metano en las minas subterráneas. Controlan continuamente la atmósfera y emiten señales de alarma cuando las concentraciones de CH₄ se acercan o superan los umbrales de seguridad predefinidos.

Los sensores se instalan en los lugares donde es más probable la acumulación de metano, incluidos túneles, frentes de trabajo, rutas de ventilación y conductos de aire de retorno, y se complementan con detectores portátiles o personales utilizados por el personal. Los datos recogidos se utilizan para respaldar las decisiones operativas y las acciones de seguridad automatizadas.

Cuando se conectan a los sistemas de control de la ventilación, los sensores de metano permiten el ajuste automático del flujo de aire en respuesta al aumento de las concentraciones de gas. Este mecanismo de retroalimentación es un elemento central de la prevención de explosiones y de la gestión rutinaria de la seguridad en las minas.

Los sensores de metano miden la concentración de CH₄ en la atmósfera de la mina en tiempo real y proporcionan información para los sistemas de alarma y control de la ventilación antes de que se alcancen niveles peligrosos. En la minería subterránea se utilizan habitualmente dos principios de detección: sensores catalíticos (pellistores) y sensores infrarrojos (NDIR). Estas tecnologías difieren en el mecanismo de funcionamiento, los requisitos de mantenimiento y la estabilidad a largo plazo.

Los sensores catalíticos detectan el metano por oxidación en un elemento catalítico calentado. El calor liberado durante esta reacción cambia la resistencia eléctrica del cordón sensor, que se convierte en una señal de concentración, expresada normalmente en relación con el límite inferior de explosividad. Esta tecnología está bien establecida y se utiliza ampliamente en los sistemas de seguridad basados en el LIE, pero requiere oxígeno para funcionar correctamente y es sensible al envenenamiento del catalizador y al envejecimiento, lo que obliga a calibrarla con regularidad y a sustituir periódicamente el sensor.

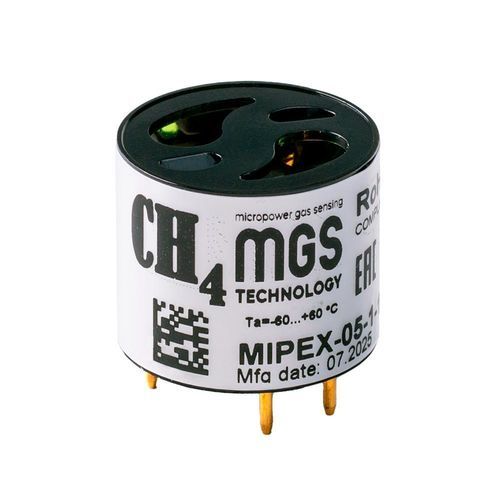

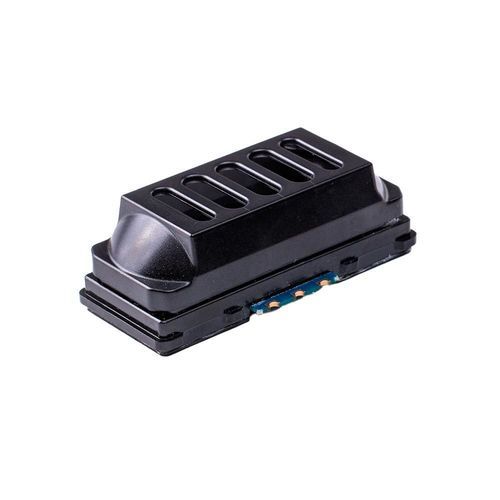

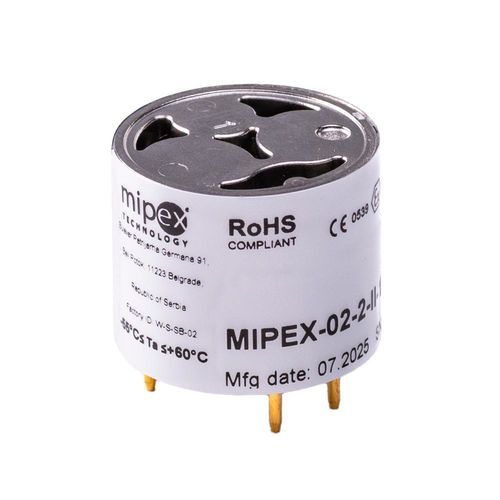

Los sensores NDIR determinan la concentración de metano midiendo la absorción de radiación infrarroja en longitudes de onda características del CH₄. El principio de medición no es consumista y no depende de la concentración de oxígeno. Como resultado, los sensores NDIR proporcionan un rendimiento estable a largo plazo con requisitos de mantenimiento reducidos. Los sensores industriales NDIR como el MIPEX-05 están diseñados para un funcionamiento continuo en zonas peligrosas, ofreciendo seguridad intrínseca, salida digital y una vida útil superior a la de los sensores catalíticos, al tiempo que mantienen un funcionamiento fiable en condiciones subterráneas exigentes.

En las minas subterráneas, los sistemas de detección de metano están directamente vinculados a la infraestructura de control de la ventilación y la seguridad. Los datos de los sensores se utilizan continuamente para evaluar las condiciones atmosféricas e iniciar respuestas de seguridad predefinidas cuando aumenta la concentración de CH₄.

Cuando los niveles de metano se acercan a los umbrales de alarma, los sistemas de detección activan advertencias e interactúan con la lógica de control de la ventilación para aumentar el flujo de aire en las zonas afectadas. Esta integración permite reducir la concentración de metano antes de que se desarrollen condiciones explosivas y respalda la toma de decisiones operativas oportunas, incluida la parada de equipos o la evacuación del personal en caso necesario.

Esta interacción en bucle cerrado entre los sensores de gas, el control de la ventilación y los sistemas de alarma es un elemento fundamental de la prevención de explosiones en las explotaciones mineras modernas.

La detección de metano y el control de la ventilación en la minería subterránea están regulados por los marcos nacionales e internacionales que rigen los equipos utilizados en atmósferas explosivas y los sistemas de seguridad de las minas. Los sistemas de certificación como ATEX e IECEx definen los requisitos de los equipos de detección de gases destinados a zonas peligrosas, incluida la seguridad intrínseca y la fiabilidad funcional. Las series IEC y EN 60079 especifican los requisitos técnicos de los equipos eléctricos que funcionan en atmósferas explosivas y se utilizan ampliamente como referencia en el diseño de la seguridad de las minas.

Los requisitos operativos específicos de la minería los definen los organismos reguladores nacionales, como la MSHA de Estados Unidos, que establece normas obligatorias para la vigilancia del metano, los umbrales de alarma y la respuesta de ventilación en las minas subterráneas. Estos reglamentos definen los límites de concentración a partir de los cuales deben emitirse advertencias, intensificarse la ventilación y suspenderse las operaciones para evitar el desarrollo de condiciones explosivas.

La minería subterránea presenta unas duras condiciones de funcionamiento que imponen grandes exigencias a los equipos de detección de gases y afectan directamente a la fiabilidad de las mediciones y a su vida útil.

Los principales retos son:
- Humedad elevada y polvo en suspensión, que afectan a las superficies de los sensores y a los elementos de protección.
- Variaciones de temperatura, causadas por la profundidad, la ventilación режимы, y los ciclos de funcionamiento.
- Acceso limitado para mantenimiento y calibración en trabajos subterráneos activos.
- Limitaciones estrictas de potencia, especialmente para equipos intrínsecamente seguros.

Enfoques de ingeniería utilizados para abordar estos desafíos:
- Trayectorias ópticas selladas y protegidas contra el polvo en los sensores NDIR para mantener la estabilidad de las mediciones.
- Compensación de la temperatura y corrección de la señal en el sensor.
- Diseños de sensores intrínsecamente seguros y de bajo consumo adecuados para un funcionamiento subterráneo continuo.
- Arquitecturas de sistemas que minimizan la intervención manual y la frecuencia de mantenimiento.

En la práctica industrial, los sensores NDIR como el MIPEX-05 se adaptan bien a estas condiciones debido a su principio de medición no consumista, su bajo consumo de energía y su estabilidad a largo plazo en entornos subterráneos.

El desarrollo de la detección de metano en la minería subterránea se centra en mejorar la fiabilidad, reducir los requisitos de mantenimiento y aumentar el nivel de automatización dentro de los sistemas de seguridad existentes, en lugar de introducir principios de detección fundamentalmente nuevos.

Entre las principales direcciones de desarrollo se incluyen:

- Mayor uso de sensores NDIR con estabilidad a largo plazo y frecuencia de calibración reducida en instalaciones mineras fijas.
- Mayor integración con los sistemas de ventilación y control de seguridad, lo que permite una respuesta más rápida y coherente al aumento de las concentraciones de CH₄.
- Diagnósticos mejorados y supervisión de la salud a nivel de sensor, lo que permite la detección temprana de fallos y degradación.
- Despliegue en zonas de difícil acceso, lo que reduce la necesidad de inspección manual al tiempo que mantiene una supervisión continua.

En la práctica, el futuro de la detección de metano en las minas está impulsado por las mejoras incrementales en la robustez de los sensores, la seguridad intrínseca y la integración de sistemas, con la tecnología NDIR cada vez más utilizada como referencia estable para la monitorización industrial continua.

Estudio de caso: Cómo la detección de metano evitó un desastre minero
En 2023, una mina de carbón subterránea de Europa del Este actualizó su infraestructura de monitorización de metano desplegando un sistema fijo de detección de CH₄ NDIR integrado en el sistema de control de ventilación de la mina. Los sensores se instalaron en secciones remotas con acceso limitado y riesgo continuo de liberación de metano.

Durante el funcionamiento rutinario, se detectó una concentración elevada de metano en una zona mal ventilada. El sistema de detección activó un aumento automático del flujo de aire y generó una alarma en la sala de control, lo que permitió a los operarios estabilizar las condiciones sin interrumpir la producción.

Como resultado, la concentración de metano se redujo antes de alcanzar umbrales críticos, no se expuso al personal a condiciones peligrosas y no se produjo ningún tiempo de inactividad imprevisto. El incidente confirmó la eficacia de la vigilancia continua del metano mediante NDIR como parte de un sistema integrado de seguridad minera.

El metano sigue siendo un peligro crítico en la minería subterránea debido a sus propiedades explosivas y a su tendencia a acumularse en espacios confinados. El control eficaz de la concentración de CH₄ depende de la supervisión continua y la integración fiable de los sistemas de detección de gases con los controles de ventilación y seguridad.

Los sensores catalíticos siguen utilizándose en sistemas de protección contra explosiones basados en LIE en los que se dispone de mantenimiento periódico. Los sensores NDIR proporcionan una monitorización de metano estable y a largo plazo con requisitos de mantenimiento reducidos y un funcionamiento fiable en condiciones subterráneas exigentes. En la práctica minera moderna, los sistemas de seguridad suelen combinar ambas tecnologías para abordar diferentes tareas operativas dentro de una única arquitectura de protección.

La selección y el despliegue de la tecnología de detección de metano deben basarse en los requisitos normativos, las condiciones medioambientales y las consideraciones del ciclo de vida para garantizar una protección coherente del personal y la infraestructura.
