La importancia de la compensación de la presión del aire ambiente en los sensores de gas NDIR

{{{sourceTextContent.subTitle}}}

En los sensores sin compensación de la presión atmosférica ambiente, la elevación e incluso los cambios meteorológicos diarios pueden distorsionar las lecturas.

{{{sourceTextContent.description}}}

La detección precisa de gases es fundamental en aplicaciones en las que están en juego la seguridad, el cumplimiento de la normativa o el control de procesos. Aunque a menudo se hace hincapié en factores como la calibración, la estabilidad de la temperatura y la sensibilidad cruzada, a menudo se pasa por alto la presión del aire ambiente. Sin embargo, sin compensación de presión, incluso pequeños cambios en la presión pueden causar errores de medición significativos.

Muchos sensores de gas de infrarrojos no dispersivos (NDIR) no incluyen compensación automática de la presión, lo que traslada la responsabilidad a los usuarios finales y aumenta el riesgo de obtener datos inexactos. Este documento explica por qué la compensación de la presión ambiente es esencial para una medición fiable de los gases. También explica cómo los sensores con compensación de presión integrada, como los de Micro-Hybrid, mantienen la precisión en condiciones ambientales cambiantes. Por último, comparamos la solución de Micro-Hybrid con la de otros fabricantes líderes que a veces omiten esta característica, y cuantificamos los riesgos de las desviaciones no corregidas.

Por qué es importante la presión atmosférica en la detección de gases NDIR

Los sensores NDIR determinan la concentración de gas en función del número de moléculas de gas en un volumen fijo. Según la ley de los gases ideales

P x V = k x N x T

Donde:

P = Presión
k = Constante de Boltzmann
V = Volumen
T = Temperatura
N = Número de moléculas de gas

A medida que disminuye la presión ambiente, disminuye el número de moléculas en un volumen determinado. Esto provoca una reducción de la absorción de infrarrojos, lo que hace que un sensor de gas NDIR indique concentraciones de gas inferiores a las reales. A la inversa, el aumento de la presión ambiente provoca un exceso de información

Cómo afecta la presión ambiental a las mediciones no compensadas

En primer lugar, y lo más importante, la presión atmosférica ambiental varía enormemente con la elevación. Considere la tabla que incluye las imágenes asociadas a este artilugio.

Estas variaciones son significativas y no deben pasarse por alto. Para poner estas cifras en contexto, la capital europea más alta por elevación, Andorra la Vella, Andorra, está a 1023 metros sobre el nivel del mar. En cambio, partes de Ámsterdam (Países Bajos) están por debajo del nivel del mar. Incluso pequeños cambios de altitud en el lugar de instalación pueden influir en las lecturas de los sensores. Como regla general, la presión atmosférica disminuye aproximadamente 1 hPa por cada 8 metros de elevación, hasta unos 100 metros, aunque el ritmo disminuye a mayor altitud. Algunos de los principales fabricantes precalibran sus sensores para una presión de referencia fija, a menudo asumiendo condiciones estándar a nivel del mar, alrededor de 1013 hPa. Sin un componente integrado de compensación de la presión, la responsabilidad de suministrar estos datos recae en el usuario final, lo que a menudo conlleva una disminución de la precisión de las mediciones.

Pensemos en lo que ocurre si un sensor de este tipo se utiliza a una altitud diferente con un ajuste manual inadecuado. Por ejemplo, la ciudad de Chengdu se encuentra a una altitud media de 499 metros, donde la presión atmosférica suele rondar los 950 hPa. Imaginemos un sensor de gas NDIR instalado en una incubadora allí, pero calibrado para la presión a nivel del mar (1013 hPa).

El error de medición resultante se estima como sigue

(1013 hPa - 950 hPa) × 0,0073 Vol.-%/hPa = 0,459 Vol.-%

Ese nivel de desviación está muy por encima de las tolerancias aceptables para la monitorización de gases de precisión, que a menudo exigen una exactitud de ±0,2 Vol.-%.

La presión también fluctúa con el clima local

Incluso en una ubicación fija, la presión atmosférica varía. Consideremos la variación de la presión atmosférica en esta previsión para Pekín el 16 de julio de 2025, en las imágenes asociadas a este artículo.

Variación diaria en Pekín (16 de julio de 2025)

- Presión mínima: 998,7 hPa
- Presión máxima: 1004,75 hPa
- Diferencia 6.05 hPa

Para un objetivo de 5 Vol.-%, el error sería:

6.05 hPa × 0,0073 Vol.-%/hPa = 0,044 Vol.-%

Incluso sin cambiar de ubicación, la lectura del gas podría desviarse más de 0,04 Vol.-% en un solo día, superando la tolerancia para muchas aplicaciones.

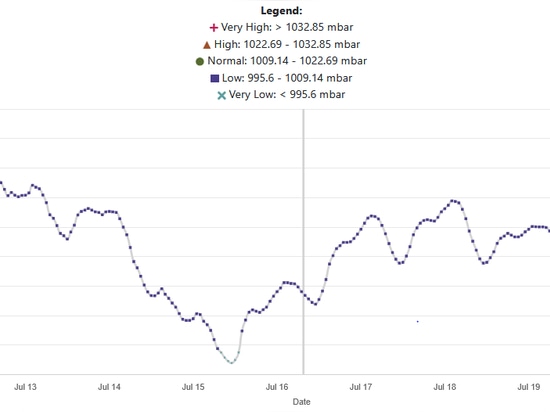

Una variación de dos semanas en Pekín, julio de 2025

Observando un periodo más largo, este rango barométrico de 14 días para Pekín muestra oscilaciones aún mayores:

Mínimo: 994.7 hPa (15 de julio, 11:00)
Máxima: 1011.62 hPa (17 de julio, 03:00)
Alcance: 16.92 hPa

Esto equivale a un error de 16,92 × 0,0073 = 0,1235 Vol.-% y no es apropiado para ca-ses de uso crítico. Estas fluctuaciones rutinarias demuestran que los sensores de gas NDIR que no se calibran automáticamente para la presión ambiente pueden desviarse fácilmente de las especificaciones, incluso sin cambios de altitud.

¿Cuánta precisión se pierde?

Para mantenerse dentro de una ventana de precisión de ±0,2% vol. a 5% vol., la desviación de presión máxima permitida es:

0.2 / 0,0073 ≈ 27 hPa de desviación

Este umbral se supera fácilmente en los ciclos meteorológicos diarios, especialmente durante las tormentas, o cuando se trasladan los equipos de un sitio a otro. Incluso los cambios de presión moderados pueden hacer que las lecturas queden fuera de las especificaciones.

Cada sensor microhíbrido compensa la presión atmosférica ambiente

Todos los sensores NDIR Micro-Hybrid incorporan sensores de presión integrados que permiten la compensación en tiempo real sin intervención del usuario. Las principales ventajas incluyen lecturas precisas independientemente de la altitud de la instalación, corrección automática de las fluctuaciones de presión diarias y estacionales, sin necesidad de introducir manualmente la presión o recalibrarla, y lecturas coherentes en múltiples ubicaciones y entornos.

Esta compensación integrada reduce drásticamente el riesgo de desviación de los datos y aumenta considerablemente el cumplimiento de la normativa y la fiabilidad de las mediciones. La presión del aire ambiente es una de las principales fuentes de error en la detección de gases NDIR, pero a menudo se ignora. Los fabricantes que omiten la compensación integrada trasladan la carga a los usuarios finales, comprometiendo a menudo la precisión. Los sensores de Micro-Hybrid resuelven este problema en su origen, utilizando sensores de presión integrados para mantener la precisión automáticamente, independientemente de la elevación o el clima. Esto es esencial para una monitorización fiable de los gases. Consulte a los expertos de Micro-Hybrid sobre la mejor solución para su aplicación.
