Lista de comprobación práctica para la correspondencia emisor-detector en la detección de gases NDIR

{{{sourceTextContent.subTitle}}}

La combinación de un emisor IR y un detector piroeléctrico para la detección NDIR no consiste sólo en elegir dos piezas compatibles.

{{{sourceTextContent.description}}}

Las comprobaciones críticas son el solapamiento espectral, la alineación de los filtros, el comportamiento de la modulación y el uso de canales de detección/referencia cuando sea necesario.

Una regla sencilla: defina primero el gas, luego adapte la salida del emisor y el filtro del detector a esa banda de absorción y, por último, verifique el comportamiento de la constante temporal y las condiciones de funcionamiento en el mundo real.

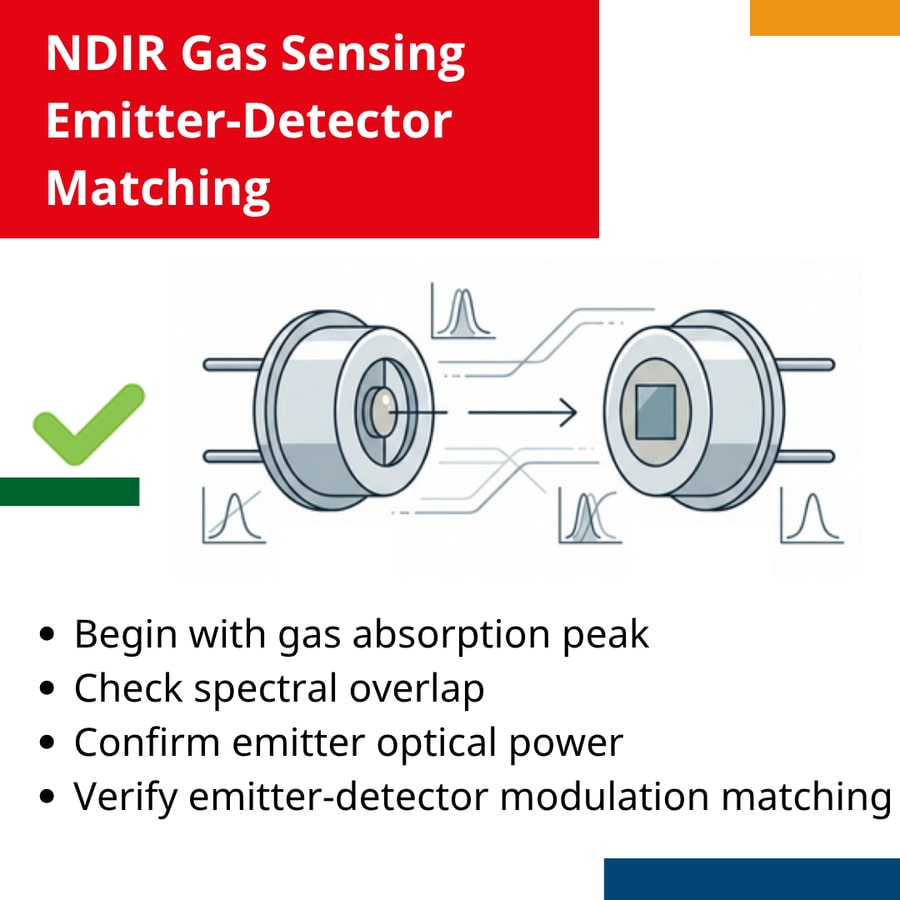

Lista de comprobación: adaptación de emisores IR y detectores piroeléctricos para la detección de gases NDIR

Comience con el gas objetivo e identifique su principal longitud de onda de absorción IR antes de elegir los componentes.

Compruebe si hay solapamiento espectral entre la banda de absorción del gas, el espectro de salida del emisor y el rango de sensibilidad del detector.

Confirme que el emisor emite suficiente radiación en la región de longitud de onda en la que absorbe el gas objetivo.

Compruebe que la longitud de onda central del filtro detector (CWL) está alineada con el pico de absorción del gas.

Elija un semiancho de banda (HBW) que equilibre la selectividad y la intensidad de la señal, ya que las bandas más estrechas mejoran la especificidad mientras que las bandas más anchas admiten más energía IR.

Revise también las tolerancias del filtro, ya que la variación de CWL y HBW afecta a la coincidencia con el mundo real.

Para el CO₂, utilice la banda de absorción de ~4,26 µm como punto de referencia para la selección del emisor y el detector.

Considere si necesita un canal de referencia además del canal de detección para compensar la deriva, los efectos de la temperatura y el envejecimiento del emisor.

Si utiliza un detector multicanal, asegúrese de que el emisor puede soportar todos los canales filtrados con suficiente potencia óptica.

Haga coincidir el comportamiento de modulación del emisor con la respuesta térmica del detector, ya que los detectores piroeléctricos sólo generan una señal cuando cambia la temperatura.

Elija un emisor que sea ligeramente más rápido que el detector, ya que produce una señal modulada más limpia y una respuesta más fuerte.

Compruebe las condiciones ambientales y las posibles interferencias de gases cruzados antes de finalizar el emparejamiento.

Trate el emparejamiento emisor-detector como una decisión de sistema, no como una decisión de piezas, porque la precisión y la fiabilidad dependen de cómo funcione todo el camino óptico en conjunto.

La detección correcta de gases NDIR comienza mucho antes de la calibración. Nuestro libro blanco explica cómo ajustar los emisores IR y los detectores piroeléctricos para obtener una señal de mayor calidad, mejor selectividad y un rendimiento de detección más fiable. Abarca los aspectos esenciales del solapamiento espectral, la selección del filtro detector, las constantes de tiempo emisor-detector y por qué estos detalles son tan importantes en el diseño de sensores reales, utilizando la detección de CO₂ como ejemplo práctico.
