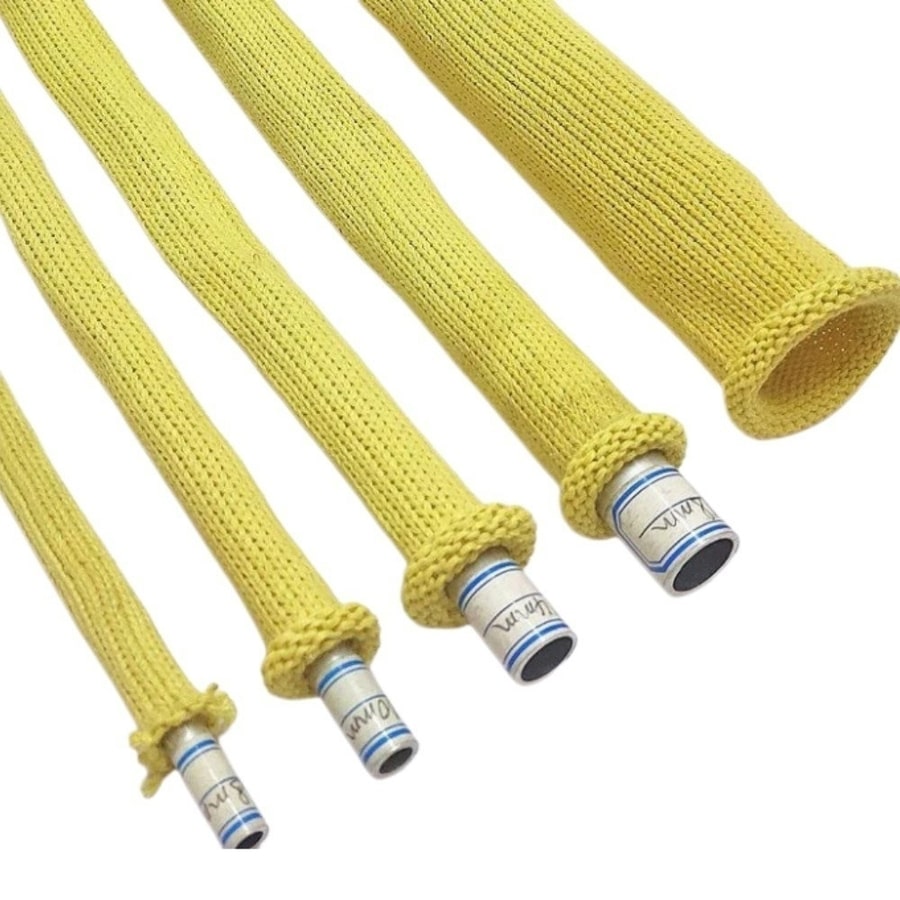

Cómo elegir la talla adecuada de funda trenzada de aramida para la protección de los mazos de cables
{{{sourceTextContent.subTitle}}}

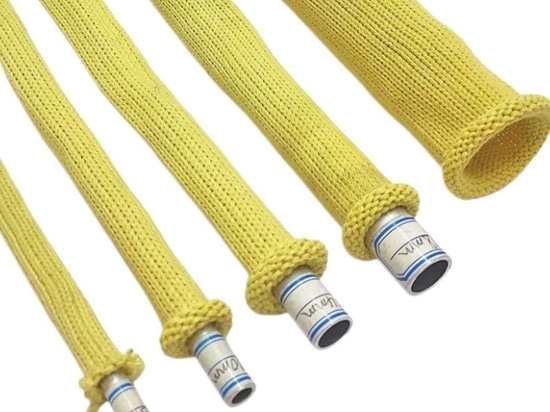

manguito de aramida
{{{sourceTextContent.description}}}
La selección del tamaño adecuado de una funda trenzada de aramida es fundamental para garantizar una protección fiable del mazo de cables. Una funda de tamaño inadecuado puede reducir la resistencia a la abrasión, dificultar la instalación o impedir que el sistema de cables alcance la vida útil prevista.
Para los fabricantes de mazos de cables OEM, los proveedores de la industria de automoción y los diseñadores de equipos industriales, la selección de la funda debe basarse en factores técnicos como el diámetro del cable, la capacidad de expansión, el espesor de la pared, las condiciones de instalación y el método de terminación.
Esta guía explica cómo seleccionar el tamaño correcto de funda trenzada de aramida para diferentes aplicaciones de protección de cables.
1. Regla de selección del diámetro: ajustar el tamaño del manguito al diámetro del haz de cables
El primer paso para seleccionar un manguito de aramida es determinar el diámetro exterior (OD) del haz de cables o del componente que se va a proteger.
El manguito no debe seleccionarse únicamente en función del diámetro del cable. Los ingenieros deben tener en cuenta:
El tamaño del haz de cables
Las dimensiones del conector
El ángulo de tendido
La flexibilidad requerida
El espacio libre para la instalación
Principio básico de selección
Para un ajuste protector ceñido:
Seleccione un diámetro interior de la funda ligeramente inferior al diámetro del haz de cables.
La estructura trenzada se expandirá durante la instalación y proporcionará un ajuste seguro.
Para una instalación más sencilla o un mantenimiento frecuente:
Seleccione un diámetro interior del manguito ligeramente mayor que el diámetro del haz de cables.
Esto permite una inserción y extracción más fáciles.
Guía de dimensionamiento recomendada
Diámetro del haz de cables Tamaño recomendado del manguito trenzado de aramida
5–8 mm Manguito de 6–10 mm
8–15 mm Manguito de 10–20 mm
15–25 mm Manguito de 20–30 mm
25–40 mm Manguito de 30–50 mm
Conjuntos de mazos de cables grandes Diámetro a medida disponible
Para aplicaciones OEM, a menudo se prefieren las dimensiones a medida, ya que la geometría de los mazos de cables varía significativamente entre los distintos diseños de equipos.
2. Comprensión de la relación de expansión de las fundas trenzadas de aramida
Una de las principales ventajas de la construcción trenzada es su capacidad de expansión.
A diferencia de los tubos de plástico rígidos, las fundas trenzadas de aramida pueden ajustar su diámetro en función de la forma del cable.
La capacidad de expansión depende de:
Ángulo de trenzado
Tensión de la fibra
Diámetro de la funda
Estructura del hilo
Por qué es importante la relación de expansión
Una mayor capacidad de expansión permite a la funda:
Pasar por encima de los conectores
Cubrir formas irregulares de los cables
Adaptarse a trayectorias de cableado complejas
Reducir el tiempo de instalación
Sin embargo, no se debe utilizar la expansión máxima de forma continua, ya que un estiramiento excesivo puede reducir la densidad de cobertura y la protección contra la abrasión.
3. Cómo afecta el espesor de la pared al rendimiento
El espesor de la pared es un parámetro técnico importante que afecta directamente al rendimiento de la protección.
Una funda de aramida más gruesa proporciona:
Mayor protección mecánica
Adecuada para:
Vibraciones intensas
Contacto con bordes metálicos
Maquinaria industrial
Maquinaria de construcción
Ventajas:
Mayor resistencia a la abrasión
Mayor resistencia al corte
Mayor vida útil
Mejor protección térmica
Una estructura de fibra más gruesa proporciona:
Mayor distancia de aislamiento
Menor transferencia de calor
Mayor protección cerca de fuentes de calor
Aplicaciones:
Compartimentos del motor
Zonas de escape
Equipos de calefacción industrial
Sin embargo, un mayor espesor de la pared también afecta a:
La flexibilidad
El peso
El espacio de instalación
El radio mínimo de curvatura
Por lo tanto, los ingenieros deben encontrar un equilibrio entre los requisitos de protección y el espacio de instalación disponible.
4. Método de instalación de los manguitos trenzados de aramida
Una instalación adecuada garantiza el máximo rendimiento.
Paso 1: Medir el conjunto de cables
Medir:
Diámetro máximo del haz de cables
Tamaño del conector
Longitud del recorrido
Zonas de curvatura
No mida únicamente la sección recta del cable, ya que los conectores suelen determinar el tamaño de la funda.
Paso 2: Cortar la funda a la longitud adecuada
Al cortar fundas trenzadas de aramida:
Añada longitud adicional para las curvas del recorrido
Tenga en cuenta los efectos de la expansión del diámetro
Evite una compresión excesiva
La funda debe cubrir completamente la zona de protección sin crear puntos de tensión.
Paso 3: Instalar sobre el mazo de cables
Durante la instalación:
Comprimir la funda a lo largo para aumentar el diámetro
Introducir el mazo de cables
Liberar la compresión
Dejar que la funda se ajuste alrededor del cable
Esta expansión y contracción naturales crean un ajuste seguro.
5. Métodos de remate para manguitos trenzados de aramida
Los extremos del manguito deben fijarse correctamente para evitar que las fibras se aflojen y mantener la durabilidad a largo plazo.
Entre los métodos de remate habituales se incluyen:
Tubo termorretráctil
Adecuado para:
Mazos de cables de automoción
Conjuntos eléctricos
Requisitos de aspecto limpio
Ventajas:
Aspecto profesional
Protección sellada de los extremos
Fácil instalación
Bridas para cables
Adecuadas para:
Equipos industriales
Conjuntos prototipo
Aplicaciones de mantenimiento
Ventajas:
Bajo coste
Instalación sencilla
Fácil sustitución
Abrazaderas y casquillos
Adecuadas para:
Maquinaria pesada
Sistemas hidráulicos
Entornos con altas vibraciones
Ventajas:
Fijación mecánica resistente
Estabilidad a largo plazo
Unión adhesiva o con resina
Se utiliza en:
Aplicaciones aeroespaciales
Conjuntos industriales especializados
Ventajas:
Fijación permanente
Alta fiabilidad
6. Elección del manguito de aramida adecuado según la aplicación
Aplicación Consideraciones recomendadas
Mazo de cables de motor de automóvil Resistencia a altas temperaturas, protección contra vibraciones, tendido flexible
Cableado de baterías de vehículos eléctricos Construcción ligera, protección contra la abrasión, fiabilidad del sistema eléctrico
Sistemas de cableado robótico Alta flexibilidad, resistencia a movimientos repetitivos
Cableado aeroespacial Ligereza, resistencia al fuego, larga vida útil
Maquinaria pesada Máxima protección contra la abrasión y los impactos mecánicos
7. Errores comunes al seleccionar el tamaño de la funda de aramida
Elegir un tamaño demasiado pequeño
Problemas:
Instalación difícil
Tensión excesiva en la fibra
Flexibilidad reducida
Menor cobertura de protección
Elegir un tamaño demasiado grande
Problemas:
Ajuste holgado
Menor protección contra la abrasión
Mayor movimiento dentro de la funda
Aspecto deficiente
No tener en cuenta el tamaño del conector
Muchos problemas de instalación se producen porque los ingenieros solo miden el diámetro del cable.
La funda también debe adaptarse a:
Conectores eléctricos
Terminales
Puntos de empalme
Bramas del mazo de cables
