Manta aislante para tubos de escape destinada a tuberías sometidas a altas temperaturas

{{{sourceTextContent.subTitle}}}

Las mantas aislantes a medida para tubos de escape ayudan a reducir el calor radiante y la temperatura superficial en los tubos de escape de motores diésel, generadores, embarcaciones y aplicaciones industriales.

{{{sourceTextContent.description}}}

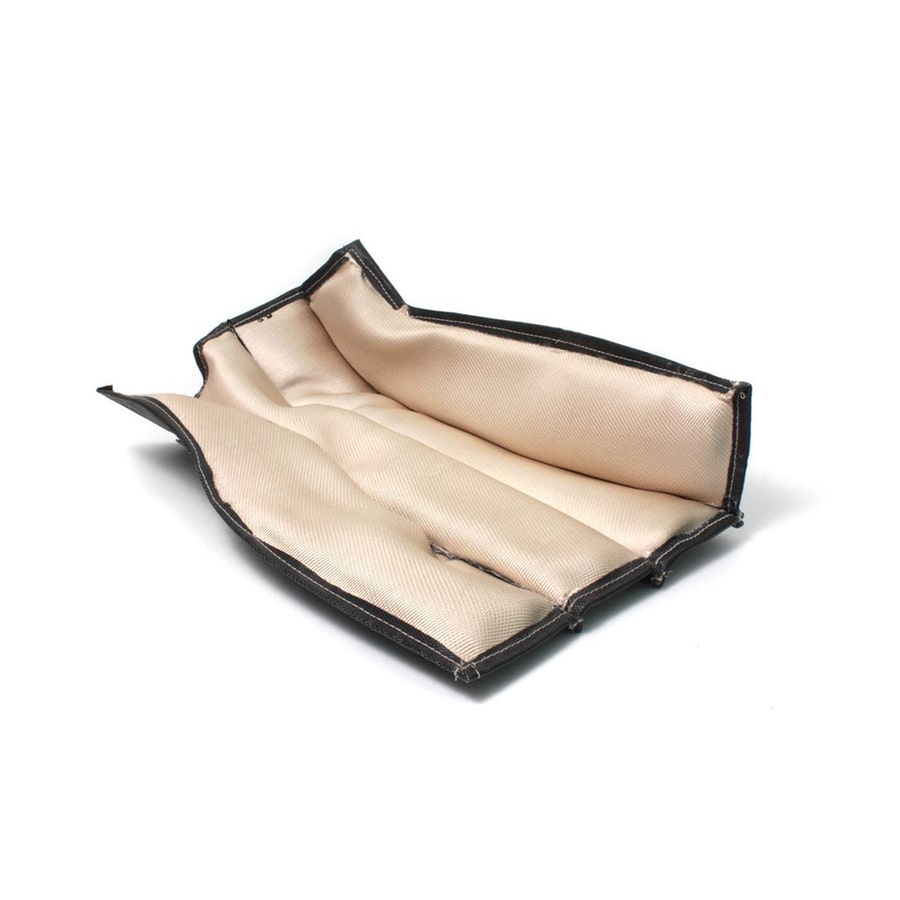

Una manta aislante para tubos de escape es un sistema de aislamiento térmico desmontable diseñado para ajustarse directamente alrededor de las tuberías de escape a alta temperatura. Se utiliza cuando los tubos de escape calientes generan un calor radiante excesivo, temperaturas superficiales elevadas o riesgos de exposición térmica para los equipos, mangueras, cableado y personal cercanos.

A diferencia de un escudo térmico metálico convencional, que normalmente se instala entre una fuente de calor y un componente protegido, una manta aislante para tubos de escape envuelve el propio tubo. Este método de aislamiento directo ayuda a contener el calor más cerca de la fuente y puede proporcionar una protección térmica más uniforme a lo largo de tubos rectos, codos, bridas y otras secciones del sistema de escape.

Las tuberías de escape de alta temperatura se encuentran en numerosas aplicaciones industriales, entre las que se incluyen motores diésel, grupos electrógenos, sistemas de propulsión marítima, equipos de generación de energía estacionarios y maquinaria pesada. En espacios cerrados, los tubos de escape sin aislar pueden liberar cantidades significativas de calor al entorno circundante y aumentar la carga térmica de todo el sistema.

Una manta para tubos de escape correctamente diseñada ayuda a resolver este problema mediante la combinación de varias capas funcionales.

La capa interior está en contacto directo con el tubo de escape caliente y debe soportar una exposición repetida a altas temperaturas de funcionamiento. Se puede optar por fibra de vidrio, tejido con alto contenido en sílice, malla de acero inoxidable y otros materiales resistentes a la temperatura, según la aplicación.

El núcleo aislante proporciona la resistencia principal a la transferencia de calor. En función de la temperatura y del rendimiento requerido, se pueden incorporar a la estructura de la manta aislante materiales aislantes de fibra de vidrio, materiales a base de sílice o fibra cerámica.

La capa exterior protege el aislamiento contra la abrasión, las vibraciones, el aceite, la humedad y la manipulación repetida. Para aplicaciones en las que la resistencia a la contaminación es importante, se puede utilizar fibra de vidrio recubierta de silicona y otros tejidos técnicos recubiertos.

Estas capas actúan conjuntamente para crear una barrera térmica flexible alrededor del tubo de escape.

Entre las aplicaciones habituales de las mantas aislantes para tubos de escape se incluyen:

Tuberías de escape de motores diésel

Tubos de escape de generadores

Sistemas de escape de motores marinos

Tuberías de motores industriales

Codos de escape

Bridas de escape

Tubos de salida de turbocompresores

Conexiones flexibles de escape

Tuberías de entrada y salida del silenciador

Líneas de escape de procesos a alta temperatura

Una razón importante para utilizar una manta aislante desmontable para tubos de escape es el acceso para el mantenimiento.

Los sistemas de escape industriales requieren regularmente inspección, apriete, reparación y sustitución de componentes. El revestimiento permanente puede dificultar estos procedimientos, ya que puede ser necesario retirar el aislamiento de forma destructiva antes de poder acceder a los componentes.

Una manta aislante desmontable para tuberías de escape puede abrirse y retirarse cuando sea necesario realizar el mantenimiento, para volver a instalarla posteriormente. Esto resulta especialmente útil en torno a bridas, abrazaderas, sensores, juntas de dilatación y componentes del sistema de escape que requieren un mantenimiento periódico.

El ajuste a medida también es importante para el rendimiento térmico.

Una manta que no se adapte perfectamente al tubo o al componente puede dejar zonas expuestas por las que se escapa el calor. Las secciones rectas suelen aislarse con mantas cilíndricas de diseño sencillo, mientras que los codos, los reductores, las bridas y los conjuntos de escape irregulares suelen requerir secciones de aislamiento con formas personalizadas.

En el caso de tramos largos de tuberías de escape, se pueden diseñar varias secciones de manta de modo que se puedan retirar zonas concretas sin desmontar todo el sistema de aislamiento.

El espesor de aislamiento necesario depende de varios factores, entre ellos la temperatura de escape, el diámetro de la tubería, las condiciones ambientales y la temperatura deseada de la superficie exterior. Aumentar el espesor del aislamiento puede mejorar la resistencia térmica, pero también hay que tener en cuenta el espacio libre disponible alrededor de la tubería.

Los ingenieros que especifiquen el aislamiento de los tubos de escape deben evaluar:

Temperatura continua de los gases de escape

Exposición a la temperatura máxima

Reducción deseada de la temperatura superficial

Diámetro de la tubería

Geometría de la tubería

Espacio de instalación disponible

Espesor del aislamiento

Nivel de vibración

Exposición al aceite y a la humedad

Acceso para el mantenimiento

Sistema de fijación

Condiciones ambientales

El entorno de aplicación puede influir significativamente en el diseño final.

En los grupos electrógenos, las mantas aislantes para tubos de escape se utilizan a menudo para reducir el calor radiante en el interior de recintos acústicos o resistentes a la intemperie. Esto ayuda a limitar la exposición térmica de los sistemas eléctricos y los componentes del motor cercanos.

En instalaciones de motores diésel, las mantas pueden aislar los tubos de escape, los colectores y las secciones de salida del turbocompresor, al tiempo que soportan las vibraciones y los ciclos térmicos repetidos.

Los sistemas de escape marinos pueden requerir una resistencia adicional a la humedad, la contaminación por aceite y las condiciones de espacio reducido de la sala de máquinas.

Las instalaciones de tuberías industriales pueden dar prioridad a la protección del personal, a la reducción de la pérdida de calor y a un acceso más fácil para el mantenimiento.

En comparación con el revestimiento tradicional de los tubos de escape, una manta aislante desmontable facilita el mantenimiento y la sustitución. En comparación con los blindajes rígidos, ofrece una contención térmica directa alrededor del tubo caliente y puede fabricarse a medida para geometrías complejas.

BSTFLEX fabrica mantas aislantes a medida para tubos de escape de motores diésel, sistemas generadores, equipos marinos, maquinaria industrial y otras aplicaciones de escape a alta temperatura. Las dimensiones de las mantas, el espesor del aislamiento, los materiales, los métodos de fijación y las formas de los componentes pueden desarrollarse de acuerdo con planos, medidas, muestras y condiciones reales de funcionamiento.

En el caso de las tuberías de escape a alta temperatura, en las que el calor radiante, la exposición a superficies calientes y la accesibilidad para el mantenimiento son cuestiones importantes, una manta aislante para tubos de escape diseñada adecuadamente proporciona una solución de gestión térmica eficaz y práctica.
