Mantas aislantes personalizadas para componentes complejos del sistema de escape

{{{sourceTextContent.subTitle}}}

Las mantas aislantes para el sistema de escape, fabricadas a medida, proporcionan una protección térmica que se ajusta perfectamente a los colectores, codo, turbocompresores, silenciadores, bridas y tuberías de forma irregular.

{{{sourceTextContent.description}}}

Los productos aislantes estándar funcionan bien en tubos rectos sencillos, pero muchos sistemas de escape contienen componentes con formas complejas, espacios reducidos y múltiples puntos de conexión. En estas situaciones, las mantas aislantes a medida para sistemas de escape ofrecen una solución más eficaz, ya que se diseñan adaptándose a la geometría real del componente del sistema de escape.

Una manta aislante a medida para el sistema de escape es una funda aislante desmontable para altas temperaturas fabricada según planos, dimensiones, modelos 3D, plantillas o muestras físicas. El objetivo es lograr una cobertura ajustada alrededor de los componentes irregulares del sistema de escape, al tiempo que se mantiene el acceso a pernos, sensores, bridas, soportes y puntos de mantenimiento.

Las mantas aislantes a medida para sistemas de escape se utilizan habitualmente en:

Colectores de escape

Carcasas de turbocompresores

Codos de escape

Silenciadores

Juntas flexibles de escape

Bridas

Juntas de dilatación

Componentes catalíticos del sistema de escape

Conjuntos de escape de generadores

Sistemas de escape de motores marinos

Equipos de escape para procesos industriales

Los componentes de escape complejos pueden generar puntos calientes localizados que resultan difíciles de controlar con el aislamiento convencional en rollo o para tubos rectos. Una manta a medida puede segmentarse y moldearse para adaptarse mejor a las curvas, transiciones y superficies irregulares, reduciendo así las zonas expuestas por donde puede escapar el calor radiante.

La estructura de la manta se basa normalmente en varias capas funcionales.

La capa interior, en contacto con el calor, se selecciona para su exposición directa a las elevadas temperaturas de los gases de escape. Dependiendo de la aplicación, los materiales pueden incluir tejido de fibra de vidrio, tejido con alto contenido en sílice, malla de acero inoxidable u otros tejidos resistentes al calor.

El núcleo aislante proporciona la resistencia térmica principal. Se pueden seleccionar materiales como fibra de vidrio, aislantes a base de sílice y fibra cerámica en función de la temperatura de funcionamiento, el espacio disponible y la reducción de temperatura superficial requerida.

La capa externa protege el aislamiento contra la abrasión, la vibración, el aceite, la humedad y la manipulación repetida. La fibra de vidrio recubierta de silicona y otros tejidos técnicos duraderos se utilizan a menudo cuando se requiere una protección ambiental adicional.

El diseño de la fijación es especialmente importante en componentes complejos.

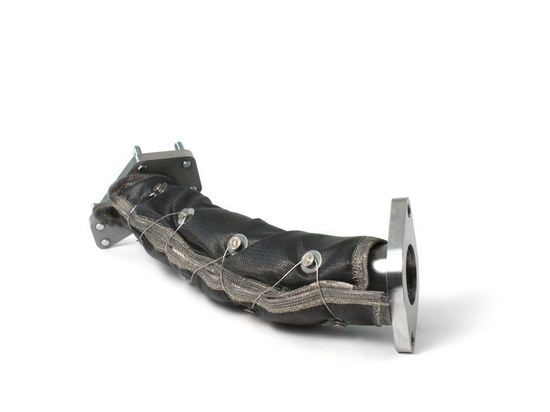

Las mantas de escape a medida pueden utilizar ganchos, resortes, alambre de atar, correas, hebillas u otros sistemas de fijación desmontables. El método de fijación debe garantizar una instalación segura, al tiempo que permite al personal de mantenimiento retirar y volver a instalar la manta sin dañar el aislamiento.

En el caso de los colectores de escape, se pueden diseñar secciones individuales que se adapten a las ramificaciones, los colectores y las bridas.

Para los turbocompresores, las mantas moldeadas pueden seguir el contorno de la carcasa de la turbina, dejando accesibles los mecanismos de accionamiento, los conductos de aceite y las zonas de mantenimiento.

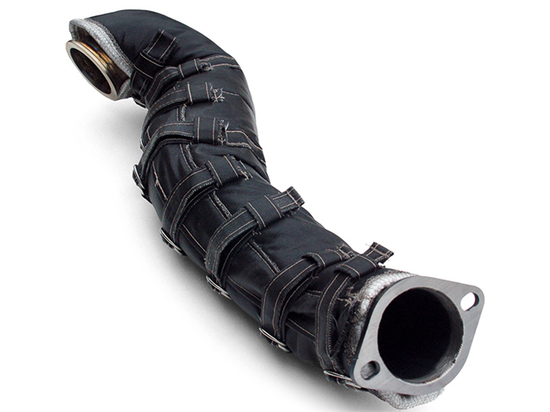

En el caso de los codos de escape y las juntas flexibles, la construcción segmentada puede adaptarse a los cambios de dirección y al movimiento localizado.

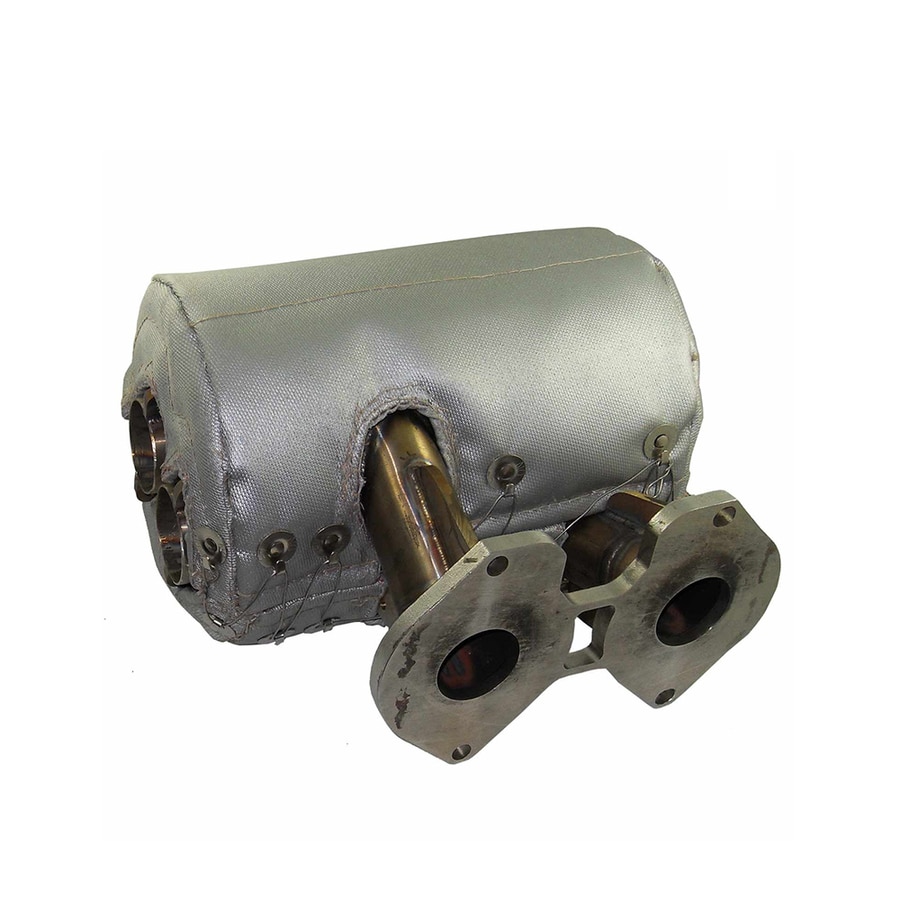

Para los silenciadores, se pueden fabricar fundas extraíbles de mayor tamaño alrededor de cuerpos cilíndricos, ovalados o con formas personalizadas.

Este enfoque de diseño específico para cada componente ofrece ventajas frente a los métodos de aislamiento genéricos.

Una manta mal ajustada puede dejar huecos, comprimir el aislamiento de forma desigual o interferir con los componentes cercanos. Por el contrario, una manta aislante de escape a medida puede diseñarse con un espesor controlado, zonas de solapamiento definidas y aberturas específicas para sensores, puntos de montaje y conexiones.

Las mantas de escape a medida resultan especialmente valiosas en instalaciones compactas.

Las carcasas de generadores, las salas de máquinas de buques, los equipos de alta resistencia y la maquinaria industrial suelen tener un espacio libre limitado entre los componentes del sistema de escape y los sistemas sensibles al calor. El cableado, las mangueras hidráulicas, los conductos de combustible, los controles electrónicos y las superficies estructurales pueden estar situados cerca del sistema de escape.

Contener el calor directamente alrededor de la fuente puede ayudar a reducir la carga térmica sobre estos componentes cercanos.

Los ingenieros que especifiquen mantas de escape a medida deben tener en cuenta:

Geometría del componente

Temperatura máxima de funcionamiento

Temperatura continua

Reducción de temperatura superficial requerida

Espacio libre disponible para la instalación

Espesor del aislamiento

Vibraciones

Exposición al aceite y a la humedad

Puntos de fijación

Posiciones de los sensores y soportes

Acceso para el mantenimiento

Dirección de retirada de la manta

Vida útil requerida

El diseño también debe tener en cuenta cómo se realizará el mantenimiento del componente.

Una manta aislante técnicamente eficaz puede seguir planteando problemas de mantenimiento si no se puede retirar sin desmontar el equipo circundante. Por este motivo, los componentes de mayor tamaño pueden dividirse en varias secciones de manta desmontables, de modo que el personal de mantenimiento solo retire la zona a la que sea necesario acceder.

Las mantas de escape a medida también pueden utilizarse como parte de un sistema de gestión térmica más amplio. Por ejemplo, una manta para un colector o un turbocompresor puede contener el calor en el punto de origen, mientras que un escudo térmico metálico secundario protege un componente eléctrico cercano del calor radiante residual.

BSTFLEX fabrica mantas de escape a medida para sistemas de escape de automóviles, motores diésel, generadores, embarcaciones y aplicaciones industriales. Las mantas pueden desarrollarse a partir de planos técnicos, dimensiones facilitadas por el cliente, plantillas o muestras de componentes.

Se pueden seleccionar diferentes materiales para la cara caliente, núcleos aislantes, tejidos exteriores, espesores y sistemas de fijación en función del entorno operativo y los requisitos térmicos.

En el caso de componentes de escape irregulares en los que el aislamiento estándar para tuberías no puede proporcionar una cobertura adecuada, una manta de escape a medida, diseñada adecuadamente, ofrece un método práctico para reducir el calor radiante, controlar la temperatura de la superficie externa y mantener un acceso cómodo para la inspección y el mantenimiento.
